【應用方案】基于MT7628 JN5169-Zigbee-4G智能網關方案

產品方案特性

• 4G-Zigbee智能網關擴展性強；
• 百兆以太網接入；
• 支持Zigbee 3.0智能家居產品和智能安防產品接入；
• 實時檢測煙感、氣感，聯動閥門控制器可自動關閉燃?xì)忾y門，并撥打報警電話，防止火災；
• 拓展支持4G數據網絡、4G_VOLTE語音通話；
• 拓展AI語音識別控制家居產品、語音SOS，自學習方言；
• 語音指令學習；
• 智能場景設置，雙控或多控開關靈活設置；
• 一鍵SOS， 持?jǐn)嚯娫挘?/li>
• 觸發SOS后，可以聯動智能門鎖報警，自動打開門鎖，方便鄰居和救援人員及時救援；
• 預設10組親情號碼，白名單模式，防騷擾電話呼入；
• 內置充電鋰電池，不懼停電，每時每刻守護居家安全。

Zigbee智能網關整機

• 規格尺寸：146X115X36(mm)
• 工作溫度：-20~75°c
• 工作濕度：<80%
• 工作電壓：5V
• 最大電流：2A
• 以太網：自適應100M RJ45接口
• 4G模塊接口：Mini PCIe 接口
• 鋰電池：單節18650， 3.7V 3200mAh 帶保護板

Zigbee相關參數

• 通訊頻率：2.4G
• 接收靈敏度：-95dBM
• 通信協議：ZigBee3.0協議
• 發射功率：20.5dB

購買我們的模塊可免代碼開發獲取你們品牌的智能網關及其他智能產品

Zigbee模塊：SUN-JN5169-PA-V1.0 Zigbee模塊-谷動谷力 (sunsili.com)

4G數據網絡+VOLTE語音通話模塊

• 模塊特性
• 專為 M2M 和 IoT 應用而設計的 LTE Cat 4 無線模塊
• 全網通，各網絡制式的全面覆蓋
• 集成多星座 GNSS 接收機，滿足不同環境下對快速、精準定位的需求
• 支持 DFOTA 和 DTMF 功能
• MIMO 技術滿足無線通信系統對數據速率和連接可靠性的要求
• Mini PCIe 接口 采用PCI Express Mini Card 1.2 標準接口

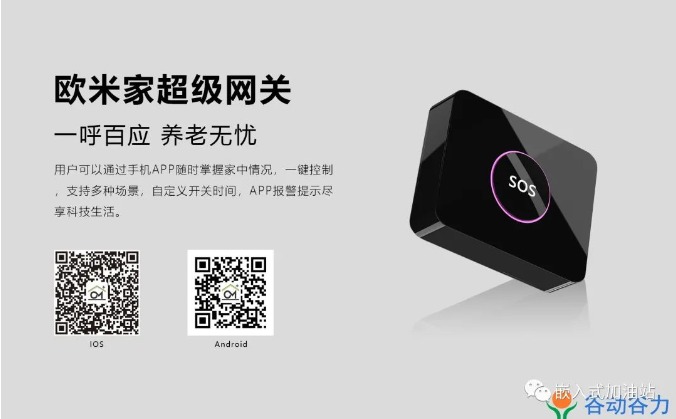

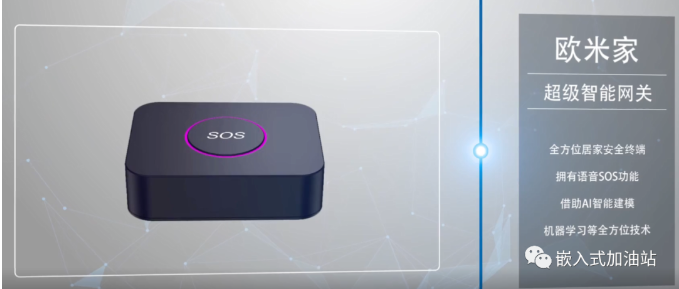

實物圖

方案框架

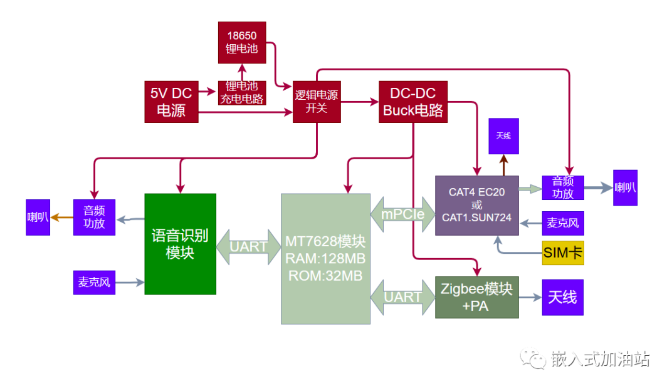

硬件框架

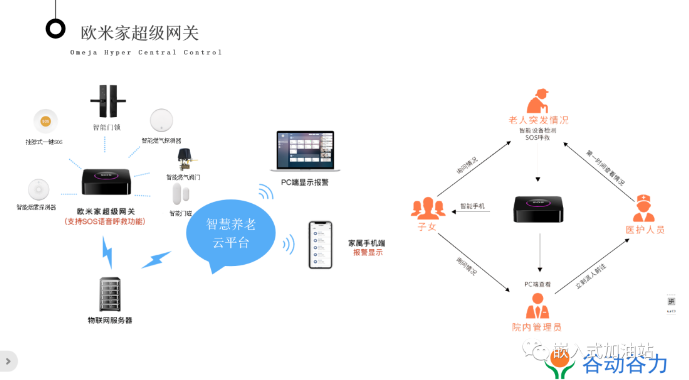

網絡框架

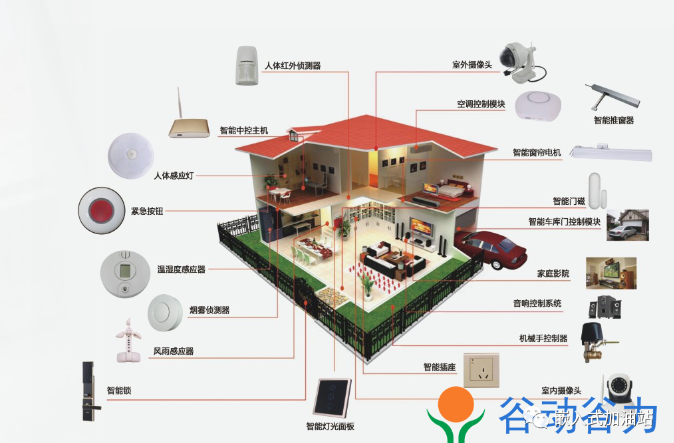

智能產品生態--全屋智能

APP下載體驗

我們還提供OEM APP服務，輕松獲取自由品牌的智能家居生態。

可選附件：

小歐離線語音控制+SOS模塊

相關參數

• 支持語種: 默認普通話+自學習語言及其他語種
• 揚聲器: 4歐姆3W
• 識別距離：遠場離線語音識別15米內4G模塊

CAT1. 光明谷 SUN724

CAT4. 移遠??EC20

語音控制+SOS模塊喚醒詞和命令詞學習與刪除方法

1、學習喚醒詞

喚醒后，說學習喚醒詞，根據語音提示，說喚醒詞3遍

注：只能學習SOS喚醒詞

2、學習命令詞

喚醒后，說"學習命令詞"，根據語音提示，說命令詞3遍

注：只能學習SOS命令詞

3、學習結束或中斷學習

學習完全后，說“退出學習"

4、重新學習

學習完全后，說“重新注冊"

5、刪除學習內容

喚醒后，說"我要刪除"，根據語音提示，

刪除喚醒詞－－說“刪除喚醒詞”

刪除命令詞－－說“刪除命令詞”

喚醒詞和命令詞都刪除--說“全部刪除”

刪除結束--說“退出刪除”
