基于51單片機數字電壓表仿真設計_數碼管顯示

原理圖：Altium Designer

仿真版本：proteus 7.8

程序編譯器：keil 4/keil 5

編程語言：C語言

設計編號：S0005

功能說明

1、以單片機為控制核心設計數字電壓表；

2、可以測量0～5V輸入電壓值；

3、LED數碼管顯示；

4、最小分辨率為0.01V，測量誤差約為±0.01V。

設計要求

本課題是利用單片機設計一個數字電壓表，能夠測量0－5V之間的直流電壓值，四位數碼管顯示，使用的元器件數目較少。外界電壓模擬量輸入到A/D轉換部分的輸入端，通過ADC0809轉換變?yōu)?a class="article-link" target="_blank" href="/baike/1546930.html">數字信號，輸送給單片機。然后由單片機給數碼管數字信號，控制其發光，從而顯示數字。

選擇AT89C51作為單片機芯片，選用四位8段共陰極LED數碼管實現電壓顯示，利用ADC0809作為數模轉換芯片。將數據采集接口電路輸入電壓傳入ADC0809數模轉換元件，經轉換后通過D0至D7與單片機P0口連接，把轉換完的模擬信號以數字信號的信號的形式傳給單片機，信號經過單片機處理從LED數碼顯示管顯示。P2口接數碼管位選，P1接數碼管，實現數據的動態顯示，

仿真圖

原理圖

PCB

程序（提供源文件）

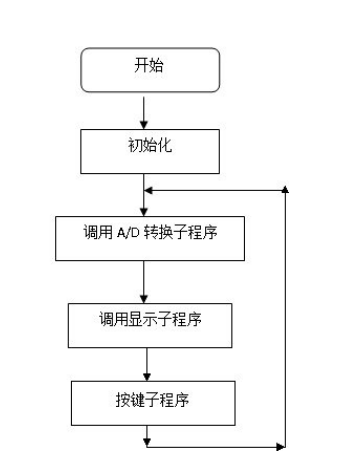

系統上電后，配置數碼管個引腳，然后對其進行初始化，再調用的讀寫函數，可將采集處理后的電壓數值實時顯示。其程序流程圖如圖所示。

? 由于ADC0809在進行A/D轉換時需要有CLK信號，而此時的ADC0809的CLK是連接在AT89C51單片機的40管腳，也就是要求從40管腳輸出CLK信號供ADC0809使用。因此產生CLK信號的方法就等于從軟件產生。電壓表系統有主程序，A/D轉換子程序、按鍵子程序和顯示子程序。

顯示函數

code unsigned char seven_seg[] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
char i;
void display0()
{
	P0 = 0xff;
	switch(i)
	{
		case 0:P2 = 0x10;P0 = seven_seg[shuju / 1000 % 10];break;
		case 1:P2 = 0x20;P0 = seven_seg[shuju / 100 % 10]&0x7f;break;
		case 2:P2 = 0x40;P0 = seven_seg[shuju / 10 % 10];break;
		case 3:P2 = 0x80;P0 = seven_seg[shuju  % 10];break;
		case 4:P2 = 0x01;P0 = seven_seg[1];break;
		case 5:P2 = 0x02;P0 = seven_seg[2];break;
		case 6:P2 = 0x04;P0 = 0xff;break;
		case 7:P2 = 0x08;P0 = seven_seg[shuju / 10000 % 10];break;

	}
	i++;if(i >= 8)i = 0;
}

設計報告

資料清單
