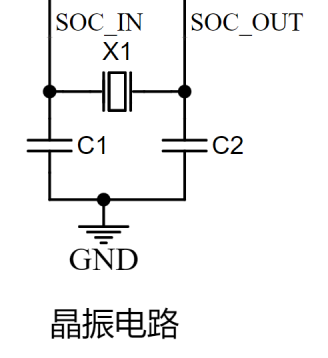

晶振30PF所指得是外掛電容30PF，一般情況下，無源晶振的負載電容最大選項為20PF。PF是電容單位，卻常出現在無源晶振實際應用中。因為電容大小的選擇可以直接影響到無源晶振的起振時間、輸出頻率精度及頻率穩定性。
在晶振數據手冊中，PF指的是無源晶振的負載電容，如20PF中的20則是它的數值。20PF為最常見的晶振負載之一。不同負載電容的無源晶振一般情況下要匹配不同值的外接電容。此處請注意，負載電容并不等值與外接電容。
在便攜式電子產品的無源晶振應用方案中，一般選取負載電容較小的無源晶振，因為針對同一封裝尺寸及同一頻率的無源晶振而言，負載越小，能耗越低，如負載電容為7PF的無源晶振能耗要小于12.5的無源晶振。
在此需要指出的是，在方波（CMOS）輸出的有源晶振應用中，也有負載（這里叫輸出負載：Output Load）這個指標，一般輸出負載默認為15PF。進一步說明，這說明其內部選取的石英晶體是在15PF的基礎上與起振IC形成的振蕩電路。這也是最常規的有源晶振輸出負載模式。
