大聯大詮鼎集團推出基于立锜科技產品的140W電源適配器方案

致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下詮鼎推出基于立锜科技（Richtek）RT7333、RT7795、RT7220E芯片的140W電源適配器方案。

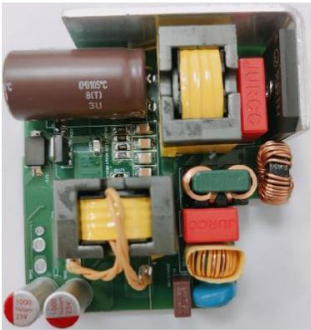

圖示1-大聯大詮鼎基于立锜科技產品的140W電源適配器方案的展示板圖

隨著游戲本、高性能創作本等高配電腦設備市場的蓬勃發展，電源適配器的需求也在不斷升級。一方面，消費者希望充電器能夠快速為設備補充電量，減少等待時間，以滿足移動辦公、游戲娛樂等場景下的使用需求；另一方面，在設備輕薄化趨勢下，用戶期望大功率適配器在保證輸出功率的同時，具備更小的體積和更輕的重量，以便于攜帶。在此趨勢下，大聯大詮鼎基于立锜科技RT7333、RT7795、RT7220E芯片推出140W電源適配器方案，能夠完美契合當下消費者對于高性能筆記本電腦電源適配器的需求。

圖示2-大聯大詮鼎基于立锜科技產品的140W電源適配器方案的場景應用圖

在PFC控制器的選擇上，本方案采用立锜科技RT7333，該芯片支持130KHz/180KHz/240KHz/400KHz工作頻率，可以為不同的功率轉換需求提供選擇。同時，芯片支持直接驅動GaN或MOS管，能夠進一步提高系統效率和設計簡化。此外，RT7333支持三種主流的PFC輸出方式，包括高電壓、高低壓分段和Linear Boost Follower，這使其非常適用于對能效要求較高的設備，如USB PD充電器、PC、筆記本電腦適配器、電視和顯示器等。

RT7795是一款專為非對稱半橋（AHB）轉換電源設計的PWM控制器芯片，該芯片內置625V高壓啟動器件，輸出功率可達300W，支持5V~48V輸出電壓。并且芯片內置X電容放電，采用連續諧振工作模式，可有效地減少次級側同步整流器的功耗損失。

RT7220E作為適用于AHB轉換器的同步整流控制器，支持CRM/CSM/BM工作模式。在工作時，RT7220E通過檢測MOSFET的漏極電壓來控制SR柵極的開關狀態。此功能旨在最小化關斷死區時間，并通過SR柵極脈沖傳遞正弦波能量，從而提升整體效率。

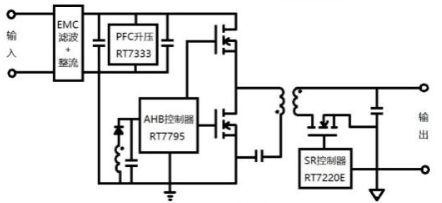

圖示3-大聯大詮鼎基于立锜科技產品的140W電源適配器方案的方塊圖

本方案具有極高的集成度，通過搭配市場主流GaN，能夠在減小充電器尺寸的同時，顯著降低系統功耗、提升充電效率。并且得益于前級PFC升壓、初級AHB非對稱半橋驅動控制以及次級SR控制芯片，本方案實現了140W的輸出功率，完全滿足游戲本的充電規格，能夠輕松為絕大多數游戲筆記本和高配電腦設備提供穩定的電力輸送。此外，本方案也可搭配DC-DC控制做多口充電器產品，性能表現也同樣出色。

核心技術優勢：

• 方案采用PFC＋AHB非對稱半橋架構；
• PFC電壓線性調節；
• 降低初次級應力；
• 效率比反激高，成本比LLC低；
• 內置各種保護機制；
• 搭配GaN，具有高集成，低成本特點。

方案規格：

• 90Vac～264Vac輸入；
• 20V/7A輸出；
• DoE VI，6級能效；
• EMI 6dB余量；
• 具備OCP、OVP、OTP、OLP、SSP。
