一起來學802.11物理層測試標準（11ad-DMG-1）

IEEE 802.11-2020的第20章是有關Directional multi-gigabit (DMG) PHY specification的內容，它也被稱為IEEE 802.11ad。DMG的字面意思是：

D：Directional，定向的；

MG：multi-gigabit，可提供高達數Gbps的數據吞吐速度；

01、11ad的發展歷程

追根溯源的話，要說到Wireless Gigabit Alliance，由這個聯盟首先于2009年發布了WiGig，就是11ad的前身，后來移交給IEEE進行標準化，到了2012 年12 月802.11ad的修正案獲得IEEE批準，將Wi-Fi帶入到毫米波領域。2013 年，Wireless Gigabit Alliance關閉，被大家熟知的WFA（Wi-Fi Alliance）接管。然后，"Wi-FI CERTIFIED WiGig"成了Wi-Fi聯盟的一項標準，其MAC/PHY 規范與 802.11ad 標準完全一致。下面是詳細的發展歷程：

2009.01

在 IEEE，VHT 研究小組開始研究 60 GHz 的超高吞吐量 (VHT)。802.11ac 和 802.11ad 都屬于 VHT 的研究范圍。

2009.05

約 15 家技術公司聯合成立了Wireless?Gigabit Alliance(WiGig聯盟) ，這個組織的任務就是為了定義 60 GHz 頻段的無線規范。

2009.12

WiGig 規范 1.0 版本發布。支持 7 Gbps 的數據傳輸速率。

2010.05

Wi-Fi 聯盟與 WiGig 聯盟建立合作伙伴關系。這就意味著60 GHz頻段的Wi-Fi 產品將會成為可能。Wi-Fi 聯盟承諾研究 WiGig 規范，并可能對其進行認證。

2012.12

作為整個 IEEE 802.11 的修正案，IEEE 802.11ad-2012發布，題目是"增強 60 GHz 頻帶的VHT"。隨后于 2014 年 3 月進行了修訂。

2013.03

經過兩年的合作，Wi-Fi 聯盟和WiGig合并。產品認證，將由 Wi-Fi 聯盟負責。

2016.01

在2016國際消費電子展上（CES 2016），TP-Link 演示了其 WiGig 路由器 Talon AD7200。

在 60 GHz 頻率下，它的原始數據傳輸速率為 4.6 Gbps。在沒有 802.11ad 的地方，它還支持 a/b/g/n/ac 標準。有八根用于波束成形的天線。內部使用兩個高通Atheros 芯片，一個用于舊標準，另一個用于 802.11ad。在 CES 2016 上，宏基也展示了支持 802.11ad 的 TravelMate P648產品。

2016.10

Wi-Fi 聯盟開始對采用與 802.11ad 標準（又稱 WiGig）兼容的無線模塊的產品進行認證。

02、11ad的使用頻率

與其他的Wi-Fi制式相比，DMG，也就是11ad，最特別之處就在于它的毫米波使用頻段。然而最混亂之處也是它的頻段，可能有10篇文章，就會看到10種說法。在很多資料上稱“11ad使用了60GHz的ISM頻段”。具體情況如何呢？我們先來看ITU關于ISM的定義。
名詞解釋：

ISM：industrial, scientific and medical (ISM) applications (of radio frequency
energy): Operation of equipment or appliances designed to generate and use locally radio frequency
energy for industrial, scientific, medical, domestic or similar purposes, excluding applications in the
field of telecommunications.

工業、科學和醫療（ISM）應用：為工業、科學、醫療、家庭或類似目的而設計的產生和使用本地?zé)o線發射能量的設備或裝置的操作，不包括電信領域的應用。

借著這個機會，我們來了解一下ITU-R《無線電規則》中定義的ISM頻段都有哪些？如下所示：

5.138：
6765-6795kHz ；
433.05-434.79MHz ；除5.280所列國家以外的1區；
61-61.5GHz ；
122-123GHz；
244-246GHz；5.150：
13553-13567 kHz ；
26957-27283 kHz；
40.66-40.70 MHz；
902-928 MHz in Region 2 ；
2400-2500 MHz ；
5725-5875 MHz ；
24-24.25 GHz；

從上面ISM的列表看，最有可能用于11ad的頻段應該是61-61.5GHz，但根據802.11-2020的標準，DMG的使用頻段如下，便心生疑問：61-61.5 GHz的500MHz帶寬還不夠一個信道的使用：

• 美國：根據附錄E表格，starting?frequency是56.16GHz，帶寬為2.16GHz，信道集合：1，2，3，4，5，6；所以說頻率范圍：56.16～69.12 GHz；
• 歐盟：starting?frequency是56.16GHz，帶寬為2.16GHz，信道集合：1，2，3，4；所以說頻率范圍：56.16～64.8 GHz；
• 日本：同歐盟
• 中國：starting?frequency是56.16GHz，帶寬為2.16GHz，信道集合：2，3；所以說頻率范圍：58.32～60.48 GHz；

這里需要注意的是，以上僅是IEEE標準上提供的以前的頻率情況，只能說頻率如何使用一直都處于動態變化之中，所以包括本文在內，都只能說給大家做個參考，沒有一定，因?yàn)轭l率必須始終根據各個國家和地區最新的法規政策來執行。

雖說在《無線電規則》中并未發現與IEEE中非常匹配的11ad ISM頻段情況，但卻看到了與之臨近的其他無線電系統的頻率劃分情況，可以看到55-66GHz的頻段已經在射電天文、衛星間、無線電定位、航空移動業務電臺、機載雷達等方面在使用。我們摘抄一下，僅作為對頻率劃分工作的復雜性的一個了解吧：

5.556

在 51.4-54.25 GHz、58.2-59 GHz 和 64-65 GHz 頻段，可根據本國安排進行射電天文觀測。（WRC-2000）

5.556A

衛星間業務使用 54.25-56.9 GHz、57.0-58.2 GHz 和 59.0-59.3 GHz 頻段，限于對地靜止衛星軌道中的衛星。（WRC-97）

5.556B

附加劃分：在日本，54.25-55.78 GHz 頻段以主要使用條件也劃分給低密度使用的移動業務。（WRC-97）

5.557

附加劃分：在日本，55.78-58.2 GHz 頻段以主要使用條件也劃分給無線電定位業務。（WRC-97）

5.557A

在 55.78-56.26 GHz 頻段，為了保護衛星地球探測（無源）業務電臺，固定業務電臺發信機送入天線的最大功率密度限制在-26 dB（W/MHz）。（WRC-2000）

5.558

航空移動業務電臺可以在 55.78-58.2 GHz、59-64 GHz、66-71 GHz、122.25-123 GHz、130-134 GHz、167-174.8 GHz 和 191.8-200 GHz 頻段工作，但不得對衛星間業務造成有害干擾（見 5.43 款）。（WRC-2000）

5.559

無線電定位業務的機載雷達可以在 59-64 GHz 頻段工作，但不得對衛星間業務造成有害干擾（見 5.43 款）。（WRC-2000）

03、11ad的頻率衰減及使用場景

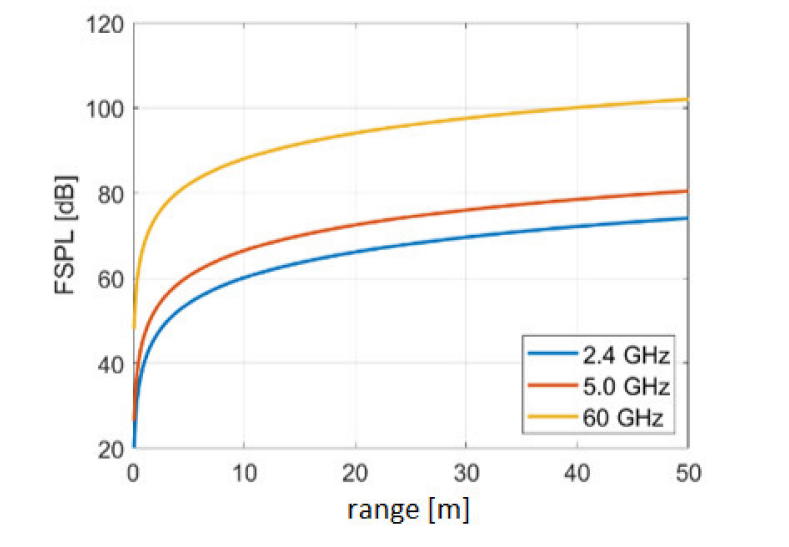

關于11ad的頻率，還有一點需要了解，就是60GHz左右的頻率，相比于2.4G和5GHz頻段，空間損耗自然是大了許多，見下圖，60GHz的自由空間衰減比2.4G大了近28dB，比5G大了近21dB。所以顯而易見，60GHz更加適用于短距離的通信場景。

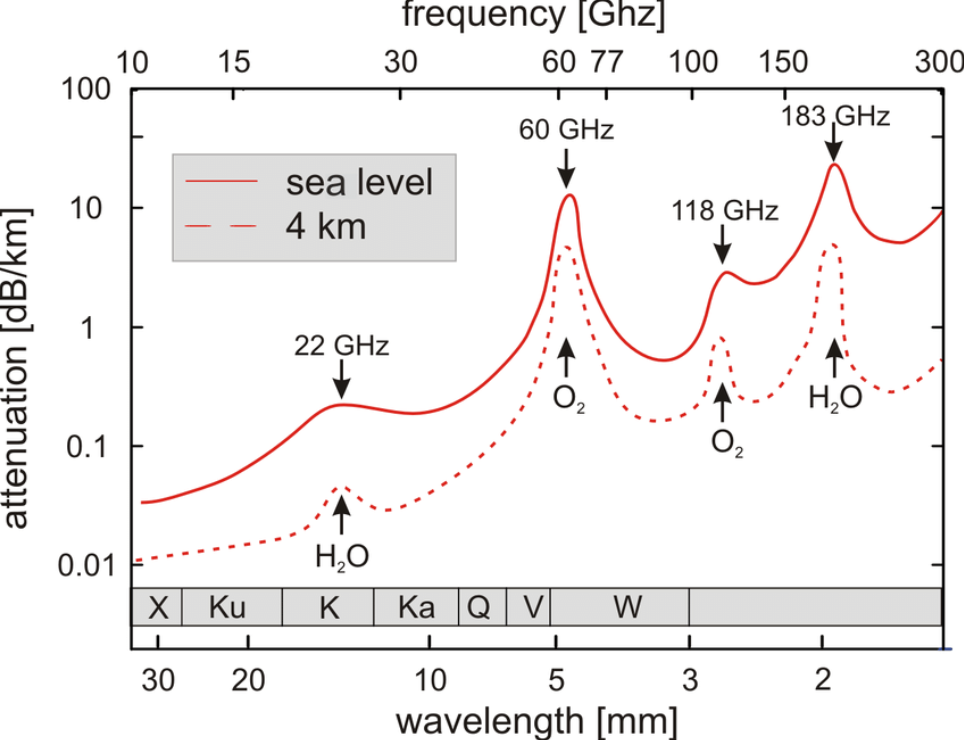

再看下面這張圖，是不同頻率下由于氧吸收所帶來的衰減情況，可以看到在60 GHz時達到了一個峰值，衰減量較大，但盡管是這樣，在短距離內的作用仍然是可以接受的。

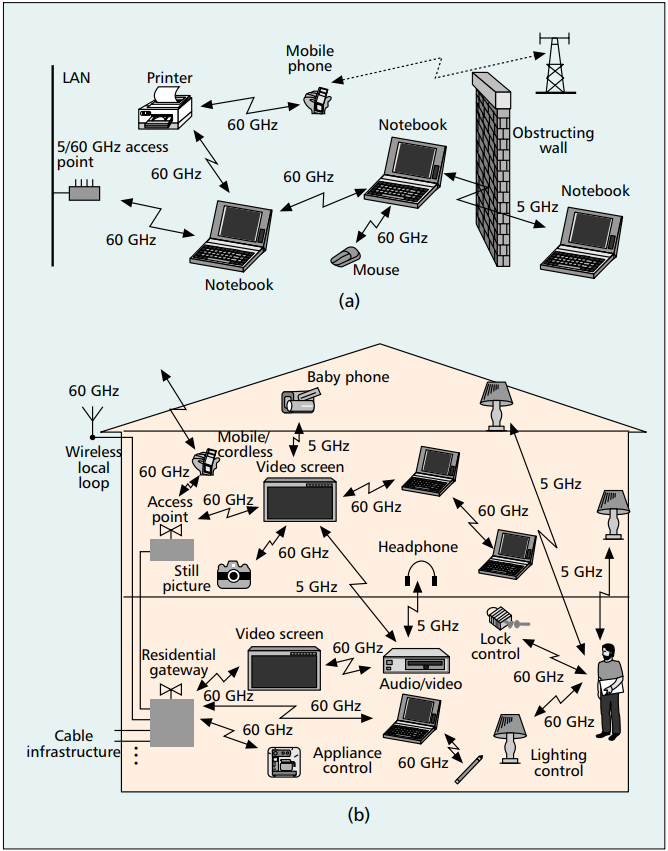

根據上面的分析，加之60GHz毫米波通信的特點是準光學的傳播行為，即接收信號主要來自視線（LOS）路徑和強反射材料的一階反射。例如，金屬表面是強反射體，允許NLOS。另一方面，墻體等混凝土材料會造成額外的龐大的信號衰減。因此，60GHz 通信更適用于有足夠反射器的室內環境。如下圖和所示，為5G+60GHz相結合的兩個應用場景舉例。

根據WFA，WiGig 產品的常用場景包括?：

• 智能手機、筆記本電腦、投影儀和平板電腦等設備之間的無線對接；
• 多部超高清視頻和電影的并發流；
• 更身臨其境的游戲、增強現實和虛擬現實體驗；
• 快速下載高清電影；
• 便捷的公共信息亭服務；
• 更輕松地處理企業中的帶寬密集型應用
