基于STM32+華為云IOT設計的智能車庫管理系統

4小時前
203
加入交流群
掃碼加入
獲取工程師必備禮包
參與熱點資訊討論

更多詳細資料請聯系.docx

共1個文件

一、項目介紹

隨著城市化進程和汽車擁有率的不斷提高，停車難的問題也日益凸顯。在城市中，停車場是一個非常重要的基礎設施，但是傳統的停車場管理方式存在很多問題，比如車位難以管理、停車費用不透明等。為了解決這些問題，智能車庫管理系統應運而生。

本項目基于STM32+華為云IOT設計的智能車庫管理系統，通過紅外感應傳感器檢測停車位的占用情況，將數據上傳到華為云物聯網平臺，并通過微信小程序展示車庫的實時停車位情況，包括總停車數量、當前剩余空位數量和車位的編號，并在二維立體圖中標注出空閑停車位，方便用戶快速找到空閑停車位進行停車。

本系統還包括車牌識別自動計費部分，通過車牌識別技術識別車輛進出停車場的時間，并自動計算停車費用，提高了停車場的管理效率和用戶體驗。

本項目的實現將大大提高停車場的管理效率和客戶體驗，為城市交通管理和用戶出行提供了更加便捷和高效的解決方案。

二、硬件選型

在本項目中，需要選擇合適的硬件來實現智能車庫管理系統。根據項目需求，需要選取能夠完成以下功能的硬件：

【1】檢測停車位是否有車輛存在的傳感器模塊

【2】能夠?qū)鞲衅鲾?shù)據上傳到云平臺的通信模塊

【3】控制整個系統運行的主控芯片

【4】提供電源支持的電源模塊

基于以上需求，最終采用以下硬件：

【1】傳感器模塊：紅外傳感器模塊，例如紅外障礙傳感器模塊，能夠檢測車輛是否在停車位上。

【2】通信模塊：EC20-4G模塊，支持 4G LTE 網絡，能夠?qū)鞲衅鲾?shù)據上傳到華為云物聯網平臺。

【3】主控芯片：STM32F103ZET6，具有較高的性能和穩定性，能夠滿足系統的實時性需求。

【4】電源模塊：直流穩壓電源模塊，能夠提供穩定的電源支持，保證系統的正常運行。

三、系統設計思路

【1】硬件設計：

  • 使用STM32F103ZET6作為主控芯片，連接紅外感應傳感器進行車輛檢測。
  • 配置EC20-4G模塊與STM32進行通信，通過AT指令或相關協議將檢測到的數據上傳到華為云物聯網平臺。

【2】云平臺配置：

  • 在華為云物聯網平臺創建設備實例，將EC20-4G模塊作為設備接入。
  • 配置數據流轉規則，使得上傳的數據能夠正確地傳輸?shù)皆破脚_(tái)并且存儲。

【3】微信小程序開發：

  • 使用微信小程序開發框架，通過調用華為云物聯網平臺提供的API接口，獲取上傳的數據。
  • 對返回的數據進行解析和處理，計算當前車庫總停車數量和剩余空位數量。
  • 根據數據繪制二維立體圖，并標注出空閑停車位的位置和編號。
  • 實現用戶界面顯示，展示當前車庫狀態和方便用戶找到空閑停車位。

整體流程如下： 紅外感應傳感器通過STM32進行車輛檢測，檢測結果實時上傳到華為云物聯網平臺。微信小程序通過API接口獲取上傳的數據，并進行分析和處理，計算出車庫總停車數量和剩余空位數量。 然后，在界面上繪制二維立體圖并標注空閑停車位。用戶可以通過微信小程序查看當前車庫的狀態，從而快速找到空閑停車位進行停車操作。

四、華為云物聯網平臺部署

華為云官網: https://www.huaweicloud.com/

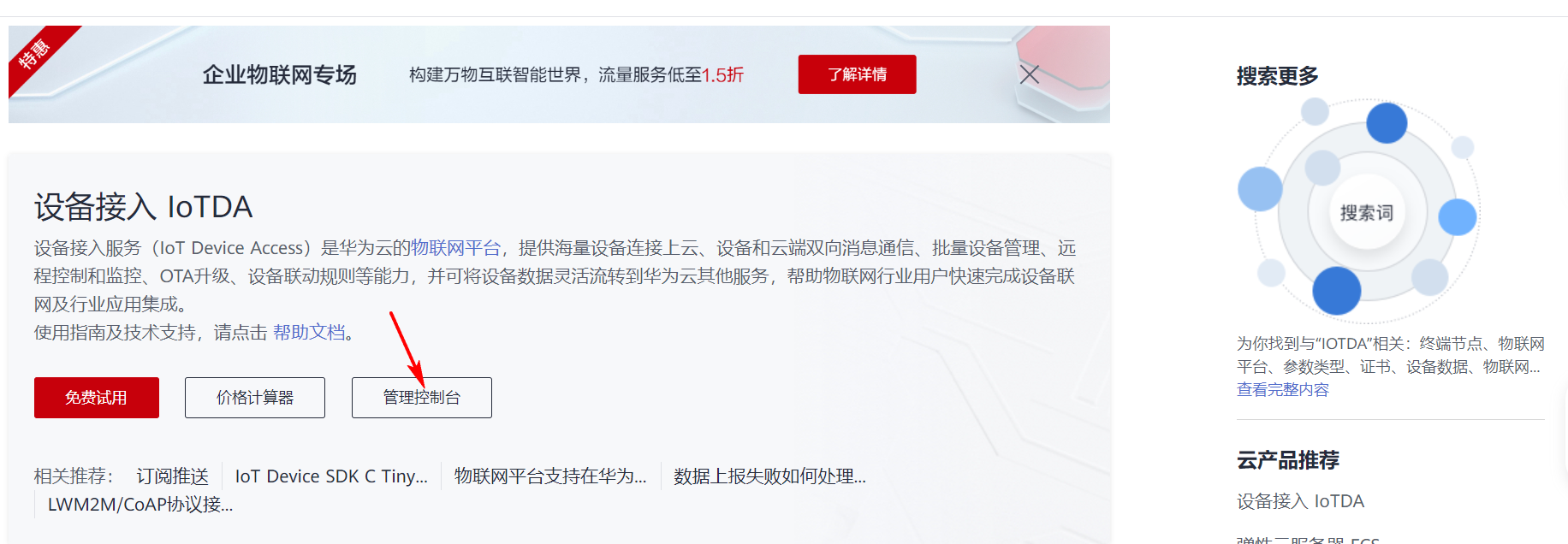

打開官網，搜索物聯網，就能快速找到 設備接入IoTDA。

image-20230801151116995

4.1 物聯網平臺介紹

華為云物聯網平臺（IoT 設備接入云服務）提供海量設備的接入和管理能力，將物理設備聯接到云，支撐設備數據采集上云和云端下發命令給設備進行遠程控制，配合華為云其他產品，幫助我們快速構筑物聯網解決方案。

使用物聯網平臺構建一個完整的物聯網解決方案主要包括3部分：物聯網平臺、業務應用和設備。

物聯網平臺作為連接業務應用和設備的中間層，屏蔽了各種復雜的設備接口，實現設備的快速接入；同時提供強大的開放能力，支撐行業用戶構建各種物聯網解決方案。

設備可以通過固網、2G/3G/4G/5G、NB-IoT、Wifi等多種網絡接入物聯網平臺，并使用LWM2M/CoAP、MQTT、HTTPS協議將業務數據上報到平臺，平臺也可以將控制命令下發給設備。

業務應用通過調用物聯網平臺提供的API，實現設備數據采集、命令下發、設備管理等業務場景。

image-20230801151124332

image-20230801151130369

4.2 開通物聯網服務

地址： https://www.huaweicloud.com/product/iothub.html

image-20230801151136153

點擊總覽，查看接入信息。 我們當前設備準備采用MQTT協議接入華為云平臺，這里可以看到MQTT協議的地址和端口號等信息。

image-20230801151202953

總結:

端口號：   MQTT (1883)| MQTTS (8883)
接入地址： a161a58a78.iot-mqtts.cn-north-4.myhuaweicloud.com

根據域名地址得到IP地址信息:

Microsoft Windows [版本 10.0.19045.2965]
(c) Microsoft Corporation。保留所有權利。

C:Users11266>ping a161a58a78.iot-mqtts.cn-north-4.myhuaweicloud.com

正在 Ping a161a58a78.iot-mqtts.cn-north-4.myhuaweicloud.com [121.36.42.100] 具有 32 字節的數據:
來自 121.36.42.100 的回復: 字節=32 時間=38ms TTL=94
來自 121.36.42.100 的回復: 字節=32 時間=37ms TTL=94
來自 121.36.42.100 的回復: 字節=32 時間=38ms TTL=94
來自 121.36.42.100 的回復: 字節=32 時間=36ms TTL=94

121.36.42.100 的 Ping 統計信息:
    數據包: 已發送 = 4，已接收 = 4，丟失 = 0 (0% 丟失)，
往返行程的估計時間(以毫秒為單位):
    最短 = 36ms，最長 = 38ms，平均 = 37ms

C:Users11266>

image-20230801151212765

MQTT協議接入端口號有兩個，1883是非加密端口，8883是證書加密端口，單片機無法加載證書，所以使用1883端口比較合適。 接下來的ESP8266就采用1883端口連接華為云物聯網平臺。

4.3 創建產品

（1）創建產品

點擊產品頁，再點擊左上角創建產品。

image-20230801151220860

（2）填寫產品信息

根據自己產品名字填寫。

image-20230801151228433

（3）產品創建成功

image-20230801151234528

（4）添加自定義模型

產品創建完成之后，點擊進入產品詳情頁面，翻到最下面可以看到模型定義。

這個模型就是定義自己設備接下來需要向服務器上傳那些數據類型。根據自己的數據類型進行編寫。

先點擊自定義模型。

image-20230801151243343

再創建一個服務ID。

image-20230801151250227

接著點擊新增屬性。

image-20230801151255512

image-20230801151300240

4.4 添加設備

產品是屬于上層的抽象模型，接下來在產品模型下添加實際的設備。添加的設備最終需要與真實的設備關聯在一起，完成數據交互。

（1）注冊設備

image-20230801151308625

（2）根據自己的設備填寫

image-20230801151315386

（3）保存設備信息

創建完畢之后，點擊保存并關閉，得到創建的設備密匙信息。該信息在后續生成MQTT三元組的時候需要使用。

image-20230801151322328

（4）設備創建完成

可以點擊設備進入到設備詳情頁面。

image-20230801151331651

4.5 MQTT協議主題訂閱與發布

（1）MQTT協議介紹

當前的設備是采用MQTT協議與華為云平臺進行通信。

MQTT是一個物聯網傳輸協議，它被設計用于輕量級的發布/訂閱式消息傳輸，旨在為低帶寬和不穩定的網絡環境中的物聯網設備提供可靠的網絡服務。MQTT是專門針對物聯網開發的輕量級傳輸協議。MQTT協議針對低帶寬網絡，低計算能力的設備，做了特殊的優化，使得其能適應各種物聯網應用場景。目前MQTT擁有各種平臺和設備上的客戶端，已經形成了初步的生態系統。

MQTT是一種消息隊列協議，使用發布/訂閱消息模式，提供一對多的消息發布，解除應用程序耦合，相對于其他協議，開發更簡單；MQTT協議是工作在TCP/IP協議上；由TCP/IP協議提供穩定的網絡連接；所以，只要具備TCP協議棧的網絡設備都可以使用MQTT協議。 本次設備采用的ESP8266就具備TCP協議棧，能夠建立TCP連接，所以，配合STM32代碼里封裝的MQTT協議，就可以與華為云平臺完成通信。

華為云的MQTT協議接入幫助文檔在這里: https://support.huaweicloud.com/devg-iothub/iot_02_2200.html

image-20230801151337395

業務流程：

image-20230801151342879

（2）華為云平臺MQTT協議使用限制

描述 限制
支持的MQTT協議版本 3.1.1
與標準MQTT協議的區別 支持Qos 0和Qos 1支持Topic自定義不支持QoS2不支持will、retain msg
MQTTS支持的安全等級 采用TCP通道基礎 + TLS協議（最高TLSv1.3版本）
單帳號每秒最大MQTT連接請求數 無限制
單個設備每分鐘支持的最大MQTT連接數 1
單個MQTT連接每秒的吞吐量，即帶寬，包含直連設備和網關 3KB/s
MQTT單個發布消息最大長度，超過此大小的發布請求將被直接拒絕 1MB
MQTT連接心跳時間建議值 心跳時間限定為30至1200秒，推薦設置為120秒
產品是否支持自定義Topic 支持
消息發布與訂閱 設備只能對自己的Topic進行消息發布與訂閱
每個訂閱請求的最大訂閱數 無限制

（3）主題訂閱格式

幫助文檔地址：https://support.huaweicloud.com/devg-iothub/iot_02_2200.html

image-20230801151350067

image-20230801151355027

對于設備而言，一般會訂閱平臺下發消息給設備 這個主題。

設備想接收平臺下發的消息，就需要訂閱平臺下發消息給設備 的主題，訂閱后，平臺下發消息給設備，設備就會收到消息。

如果設備想要知道平臺下發的消息，需要訂閱上面圖片里標注的主題。

以當前設備為例，最終訂閱主題的格式如下:
$oc/devices/{device_id}/sys/messages/down

最終的格式:
$oc/devices/6419627e40773741f9fbdac7_dev1/sys/messages/down

?

（4）主題發布格式

對于設備來說，主題發布表示向云平臺上傳數據，將最新的傳感器數據，設備狀態上傳到云平臺。

這個操作稱為：屬性上報。

幫助文檔地址：https://support.huaweicloud.com/usermanual-iothub/iot_06_v5_3010.html

image-20230801151401246

根據幫助文檔的介紹， 當前設備發布主題，上報屬性的格式總結如下：

發布的主題格式:
$oc/devices/{device_id}/sys/properties/report

最終的格式:
$oc/devices/6419627e40773741f9fbdac7_dev1/sys/properties/report
發布主題時，需要上傳數據，這個數據格式是JSON格式。

上傳的JSON數據格式如下:

{
  "services": [
    {
      "service_id": <填服務ID>,
      "properties": {
        "<填屬性名稱1>": <填屬性值>,
        "<填屬性名稱2>": <填屬性值>,
        ..........
      }
    }
  ]
}
根據JSON格式，一次可以上傳多個屬性字段。 這個JSON格式里的，服務ID，屬性字段名稱，屬性值類型，在前面創建產品的時候就已經介紹了，不記得可以翻到前面去查看。

根據這個格式，組合一次上傳的屬性數據:
{"services": [{"service_id": "stm32","properties":{"DS18B20":18,"motor_water":1,"motor_oxygen":1,"temp_max":10,"water_hp":130,"motor_food":0,"time_food":0,"oxygen_food":3}}]}

4.6 MQTT三元組

MQTT協議登錄需要填用戶ID，設備ID，設備密碼等信息，就像我們平時登錄QQ，微信一樣要輸入賬號密碼才能登錄。MQTT協議登錄的這3個參數，一般稱為MQTT三元組。

接下來介紹，華為云平臺的MQTT三元組參數如何得到。

（1）MQTT服務器地址

要登錄MQTT服務器，首先記得先知道服務器的地址是多少，端口是多少。

幫助文檔地址：https://console.huaweicloud.com/iotdm/?region=cn-north-4#/dm-portal/home

MQTT協議的端口支持1883和8883，它們的區別是：8883 是加密端口更加安全。但是單片機上使用比較困難，所以當前的設備是采用1883端口進連接的。

根據上面的域名和端口號，得到下面的IP地址和端口號信息： 如果設備支持填寫域名可以直接填域名，不支持就直接填寫IP地址。 （IP地址就是域名解析得到的）

華為云的MQTT服務器地址：114.116.232.138
域名：7445c6bcd3.st1.iotda-device.cn-north-4.myhuaweicloud.com
華為云的MQTT端口號：1883

注意?。。?！ 具體要看這里：

image-20230801151408871

（2）生成MQTT三元組

華為云提供了一個在線工具，用來生成MQTT鑒權三元組： https://iot-tool.obs-website.cn-north-4.myhuaweicloud.com/

打開這個工具，填入設備的信息（也就是剛才創建完設備之后保存的信息），點擊生成，就可以得到MQTT的登錄信息了。

下面是打開的頁面：

image-20230801151418248

填入設備的信息： （上面兩行就是設備創建完成之后保存得到的）

得到三元組之后，設備端通過MQTT協議登錄鑒權的時候，填入?yún)?shù)即可。

ClientId 6419627e40773741f9fbdac7_dev1_0_0_2023032108
Username 6419627e40773741f9fbdac7_dev1
Password 861ac9e6a579d36888b2aaf97714be7af6c77017b017162884592bd68b086a6e

4.7 模擬設備登錄測試

經過上面的步驟介紹，已經創建了產品，設備，數據模型，得到MQTT登錄信息。 接下來就用MQTT客戶端軟件模擬真實的設備來登錄平臺。測試與服務器通信是否正常。

（1）填入登錄信息

打開MQTT客戶端軟件，對號填入相關信息（就是上面的文本介紹）。然后，點擊登錄，訂閱主題，發布主題。

image-20230801151429390

（2）打開網頁查看

完成上面的操作之后，打開華為云網頁后臺，可以看到設備已經在線了。

點擊詳情頁面，可以看到上傳的數據。

到此，云平臺的部署已經完成，設備已經可以正常上傳數據了。

五、代碼設計

5.1 EC20-4G模塊AT指令介紹

EC20模塊是一種常用的無線通信模塊，支持MQTT協議。

下面MQTT相關的AT指令：

【1】AT+QMTCONN：用于建立與MQTT服務器的連接。

  • 功能：通過指定MQTT服務器的地址、端口、客戶端ID、用戶名和密碼等參數，建立與MQTT服務器的連接。

【2】AT+QMTDISC：用于斷開與MQTT服務器的連接。

  • 功能：斷開與MQTT服務器的連接。

【3】AT+QMTPUB：用于發布MQTT消息。

  • 功能：指定MQTT主題和消息內容，將消息發布到MQTT服務器。

【4】AT+QMTSUB：用于訂閱MQTT主題。

  • 功能：訂閱指定的MQTT主題，接收該主題下的消息。

【5】AT+QMTUNS：用于取消訂閱MQTT主題。

  • 功能：取消對指定MQTT主題的訂閱。

【6】AT+QMTRECV：用于接收MQTT消息。

  • 功能：接收從MQTT服務器發送的消息。

這些是EC20模塊MQTT協議相關的AT指令。使用這些指令，可以在EC20模塊上實現MQTT設備的登錄、主題訂閱、主題發布以及消息接收等功能。

5.2 EC20連接IOT平臺

以下是使用STM32和EC20通過MQTT協議連接物聯網平臺并實現主題訂閱和發布的實現代碼：

#include "stm32f10x.h"
#include "stdio.h"
#include "string.h"

// 定義串口波特率
#define BAUD_RATE 115200

// 定義UART接收緩沖區大小
#define UART_RX_BUFFER_SIZE 256

// 定義MQTT服務器地址和端口號
#define MQTT_SERVER_ADDRESS "mqtt.example.com"
#define MQTT_SERVER_PORT 1883

// 定義MQTT客戶端ID
#define MQTT_CLIENT_ID "example_client"

// 定義MQTT訂閱的主題
#define MQTT_SUB_TOPIC "example_topic"

// 定義MQTT發布的主題
#define MQTT_PUB_TOPIC "example_topic"

// 定義UART接收緩沖區和索引
char uartRxBuffer[UART_RX_BUFFER_SIZE];
volatile uint16_t uartRxBufferIndex = 0;

// UART中斷處理函數
void USART1_IRQHandler(void)
{
    if (USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)
    {
        // 讀取接收到的數據
        char data = USART_ReceiveData(USART1);

        // 將數據存入接收緩沖區
        uartRxBuffer[uartRxBufferIndex] = data;
        uartRxBufferIndex++;

        // 處理接收到的數據
        // 這里可以根據需要進行相關操作，例如解析MQTT消息等

        // 清除接收中斷標志位
        USART_ClearITPendingBit(USART1, USART_IT_RXNE);
    }
}

// 初始化UART1配置
void UART1_Config(void)
{
    USART_InitTypeDef USART_InitStructure;
    GPIO_InitTypeDef GPIO_InitStructure;
    NVIC_InitTypeDef NVIC_InitStructure;

    // 使能USART1和GPIOA時鐘
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);

    // 配置USART1引腳
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;     // TX
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;    // RX
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 配置USART1
    USART_InitStructure.USART_BaudRate = BAUD_RATE;
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    USART_InitStructure.USART_StopBits = USART_StopBits_1;
    USART_InitStructure.USART_Parity = USART_Parity_No;
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
    USART_Init(USART1, &USART_InitStructure);

    // 配置USART1中斷
    NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);

    // 使能USART1接收中斷
    USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);

    // 使能USART1
    USART_Cmd(USART1, ENABLE);
}

// 向UART1發送數據
void UART1_SendData(char *data)
{
    while (*data)
    {
        // 發送數據
        USART_SendData(USART1, *data++);

        // 等待發送完成
        while (USART_GetFlagStatus(USART1, USART_FLAG_TC) == RESET);
    }
}

// 連接MQTT服務器
void MQTT_Connect(void)
{
    // 構造MQTT CONNECT報文
    char connectPacket[256];
    sprintf(connectPacket,
            "x10x12x00x04MQTTx04x02x00x3Cx00%s",
            MQTT_CLIENT_ID);

    // 發送MQTT CONNECT報文
    UART1_SendData(connectPacket);
}

// 訂閱MQTT主題
void MQTT_Subscribe(void)
{
    // 構造MQTT SUBSCRIBE報文
    char subscribePacket[256];
    sprintf(subscribePacket,
            "x82x0Fx00x01x00x0C"MQTT_SUB_TOPIC"x00x00");

    // 發送MQTT SUBSCRIBE報文
    UART1_SendData(subscribePacket);
}

// 發布MQTT消息
void MQTT_Publish(char *message)
{
    // 構造MQTT PUBLISH報文
    char publishPacket[256];
    sprintf(publishPacket,
            "x30x10x00x0D"MQTT_PUB_TOPIC"%s",
            message);

    // 發送MQTT PUBLISH報文
    UART1_SendData(publishPacket);
}

int main(void)
{
    // 初始化UART1配置
    UART1_Config();

    // 連接MQTT服務器
    MQTT_Connect();

    // 訂閱MQTT主題
    MQTT_Subscribe();

    while (1)
    {
        // 處理其他任務

        // 發布MQTT消息
        MQTT_Publish("Hello, world!");

        // 等待一段時間
        delay_ms(1000);
    }
}

在代碼中，通過UART1與EC20進行通信，并實現了MQTT的連接、訂閱和發布功能。UART1_SendData函數用于向UART1發送數據，MQTT_Connect函數用于連接MQTT服務器，MQTT_Subscribe函數用于訂閱MQTT主題，MQTT_Publish函數用于發布MQTT消息。

5.3 獲取設備影子數據（API接口）

幫助文檔：https://support.huaweicloud.com/api-iothub/iot_06_v5_0079.html

設備影子介紹：

設備影子是一個用于存儲和檢索設備當前狀態信息的JSON文檔。
每個設備有且只有一個設備影子，由設備ID唯一標識
設備影子僅保存最近一次設備的上報數據和預期數據
無論該設備是否在線，都可以通過該影子獲取和設置設備的屬性

簡單來說：設備影子就是保存，設備最新上傳的一次數據。

我們?cè)O(shè)計的軟件里，如果想要獲取設備的最新狀態信息，就采用設備影子接口。

如果對接口不熟悉，可以先進行在線調試：https://apiexplorer.developer.huaweicloud.com/apiexplorer/doc?product=IoTDA&api=ShowDeviceShadow

在線調試接口，可以請求影子接口，了解請求，與返回的數據格式。

image-20230801151441245

設備影子接口返回的數據如下：

{
 "device_id": "6419627e40773741f9fbdac7_dev1",
 "shadow": [
  {
   "service_id": "stm32",
   "desired": {
    "properties": null,
    "event_time": null
   },
   "reported": {
    "properties": {
     "DS18B20": 18,
     "motor_water": 1,
     "motor_oxygen": 1,
     "temp_max": 10,
     "water_hp": 130,
     "motor_food": 0,
     "time_food": 0,
     "oxygen_food": 3
    },
    "event_time": "20230321T081126Z"
   },
   "version": 0
  }
 ]
}

5.4 修改設備屬性（API接口）

地址: https://support.huaweicloud.com/api-iothub/iot_06_v5_0034.html

接口說明

設備的產品模型中定義了物聯網平臺可向設備下發的屬性，應用服務器可調用此接口向指定設備下發屬性。平臺負責將屬性以同步方式發送給設備，并將設備執行屬性結果同步返回。

修改設備屬性的接口，可以讓服務器給設備下發指令，如果需要控制設備。

在線調試地址：

https://apiexplorer.developer.huaweicloud.com/apiexplorer/doc?product=IoTDA&api=UpdateProperties

修改設備屬性是屬于同步命令，需要設備在線才可以進行調試，先使用MQTT客戶端登錄服務器，模擬設備上線。

然后進行調試，測試數據遠程下發給設備。

【1】利用MQTT客戶端先登錄設備 (這是同步命令，必須在線才能調試)

image-20230801151450774

【2】點擊調試

image-20230801151457386

{"services":{"temp_max":100}}

【4】可以看到，MQTT客戶端軟件上已經收到了服務器下發的消息

image-20230801151505222

由于是同步命令，服務器必須要收到設備的響應才能順利完成一個流程，設備響應了服務器才能確定數據下發成功。

六、總結

基于STM32和華為云IOT的智能車庫管理系統可以實現停車位智能展示功能，方便用戶快速找到空閑停車位。系統的核心部分是主控芯片STM32F103ZET6和紅外傳感器，通過紅外傳感器檢測停車位是否有車輛存在，并實時將檢測數據上傳到華為云物聯網平臺。

在物聯網平臺上，可以創建一個設備模型，包括車庫總停車數量、當前剩余空位數量和車位的編號等屬性。每個停車位對應一個設備，通過紅外傳感器的檢測結果更新對應停車位的狀態。EC20-4G模塊負責將這些數據發送到華為云物聯網平臺，實現與云端的通信。

微信小程序作為用戶界面，通過調用華為云物聯網平臺提供的接口，獲取設備上傳的數據并進行處理分析，在界面上顯示當前車庫總停車數量、當前剩余空位數量和車位的編號?？梢允褂枚S立體圖的形式，將停車位的狀態進行展示，標注出空閑的停車位，方便用戶快速找到空位進行停車。

通過紅外傳感器和EC20模塊實時上傳數據到華為云物聯網平臺，微信小程序通過調用接口獲取數據并展示在界面上，實現停車位智能展示功能。這種系統可以提高停車場的利用率，提供用戶友好的體驗，同時也為停車場管理者提供了實時監控和數據分析的便利。

  • 更多詳細資料請聯系.docx
    下載

相關推薦

方案定制

去合作
方案開發定制化，2000+方案商即時響應！
