一、項目名稱
二、項目概述
智能車載安全監測系統 是一款基于樹莓派5的車載安全系統，旨在監測車內多種潛在危險情況，當檢測危險情況時發出警報，并通過Wi-Fi聯網將數據上報到云端，包括定位信息，以便遠程監控和管理。安全檢測覆蓋以下場景：
駕乘人員突然發疾病，暈厥甚至休克，通過我司的雷達模組可以檢測到人體存在、呼吸心率，駕乘人員無接觸的呼吸心率檢測，當超出正常范圍則報警；
私家車在路上、車庫自燃的情況屢有發生，極大地危害駕乘人員的生命、財產安全。通過煙霧檢測，當檢測到異常則語音報警并及時上報云端；
小孩被粗心地鎖在車內，高溫造成傷亡的危險。通過雷達模塊檢測人體存在再結合溫濕度檢測模塊，既可以準備判斷此危險情況，通過網絡上報云端推送給手機APP；
三、作品實物圖
實物圖
實物圖1：硬件整體布局
此項目有兩個板卡組成，樹莓派5作為主控，Arduino 開發板（型號為Teensy4.1）作為傳感器采集板卡，和樹莓派5通過UART通信。
如下圖所示：
1.樹莓派5主控，左上角網口連接到路由器，此外也通過WiFi連接到路由器，右上角供電電源；下發是排針連接到樹莓派GPIO擴展板；
2.樹莓派GPIO擴展板，將40PIN接口轉接到面包板上；主要把樹莓派5的 UART0 和 Arduino 開發板連接；
3.Arduino 板卡（型號為 Teensy4.1），和多個傳感器連接，采集傳感器數據；通過UART和樹莓派5通信，上報傳感器數值；
4.面板包僅作為傳感器固定作用，從左到右傳感器依次是：DHT11溫濕度傳感器，火焰?zhèn)鞲衅?/a>，煙霧傳感器，雷達傳感器；
實物圖2：硬件安裝視圖
在辦公室環境下，把樹莓派5塞到升降桌面下，Arduino 板卡和GPIO擴展板放在后邊，把傳感器模塊擺到同一個面包板上。
系統框圖
系統框圖如下：
傳感器都接在 Arduino 板卡上；
Arduino 板卡和樹莓派5通過UART通信，上報傳感器數值；
樹莓派5通過網絡連接到云服務器，通過MQTT上報傳感器狀態；
硬件組成
溫濕度傳感器
DHT11 溫濕度模塊可以檢測環境相對濕度和溫度，內部包括一個電容式感濕元件和一個NTC測溫原件，并與一個高性能8位單片機相連接，使用單總線和主控通信，僅需一個I/O口。
參數特性：
-工作電壓范圍：適用于 3.3V 至 5.5V
-相對濕度量程范圍：5~95%RH
-相對濕度精度（25℃以下）：±5%RH
-相對濕度分辨率：1%RH
-溫度量程范圍：-20~60℃
-溫度精度（25℃以下）：±2℃
-溫度分辨率：0.1℃
-采樣周期：>2S/次
火焰?zhèn)鞲衅?/h3>
火焰檢測模塊可以檢測火焰或者波長在760nm~1100nm范圍內的光源，通過旋轉可調節電位器，可以設定火焰檢測模塊感應火焰的強度，當火焰強度達不到設定閾值時，DO端輸出高電平，當火焰強度超過設定閾值時，DO端輸出低電平，AO端供ADC采集火焰檢測模塊的模擬量。
參數特性：
-可調節電位器阻值范圍：阻值最大為 10KΩ，可調整閾值以適應不同的火焰強度條件；
-工作電壓范圍：3.3V~5V；
-工作溫度范圍：-40℃~+85℃；
-檢測距離與角度：打火機實驗最遠約為 1.5m，火焰越大與正對角度越小，檢測距離越遠，適合60度左右范圍內使用；
-輸出形式：DO數字量（TTL高低電平），AO模擬量（0~4.5V以下）；
煙霧傳感器
MQ2煙霧檢測模塊可以檢測環境中如煙霧、丙烷、甲烷、乙醇等可燃氣體，通過旋轉可調節電位器，可以設定檢測可燃氣體濃度的閾值，當可燃氣體濃度達不到設定閾值時，DO端輸出高電平，當可燃氣體濃度超過設定閾值時，DO端輸出低電平，AO端供ADC采集煙霧檢測模塊的模擬量。
參數特性：
氣敏材料：二氧化錫
負載電阻：10KΩ
加熱電阻：29Ω±3Ω（室溫）
加熱功耗：≤ 950mW
預熱時間：建議不低于5分鐘
工作溫度范圍：-10℃~﹢50℃
供電電壓：5V
輸出形式：DO數字量（TTL高低電平），AO模擬量（0~4V以下）
雷達傳感器
此款雷達模組是一種基于FMCW雷達收發器技術的集成單片機毫米波傳感器SOC。工作在24GHz，利用 FMCW 調頻連續波，對設定空間內的目標進行探測。結合雷達信號處理，實現高靈敏度的運動檢測和微動檢測。
參數特性：
支持 24GHz ISM 頻段
雷達最遠感應距離可達10米
雷達探測角度大，覆蓋范圍可達±60度
雷達區間內準確識別，支持感應范圍劃分，屏蔽區間外干擾
可以通過串口實現雷達的智能調參，方便快捷
支持掛頂、掛壁等多種安裝方式
支持UART，默認波特率 115200
傳感器總結
以上傳感器看起來滿足了一般的車輛內部環境監測的需求。但是，為了確保其適用于特定的汽車應用，還需要考慮以下幾個因素：
是否能在預期的工作溫度范圍內穩定運行。
是否能承受汽車啟動、停止以及行駛過程中產生的振動和沖擊。
是否有適當?shù)姆雷o措施來防止水汽、灰塵等污染物的影響。
是否符合汽車行業的相關標準和認證要求，例如ISO/TS 16949質量管理體系標準。
因此，雖然從技術規格上看這些傳感器似乎可以用于車內環境監測，但在實際應用前應進行詳細的測試以驗證其在實際汽車環境中的可靠性和穩定性，此項目使用這幾款傳感器僅用作驗證用途。
Arduino 板卡 -- Teensy4.1
Teensy4.1 是一款基于 NXP i.MX RT1062 芯片的高性能開發板，該芯片擁有高達600MHz的處理速度和1MB的RAM。這款開發板不僅繼承了 Teensy 系列小巧的特點，還擴展了豐富的接口和功能，使其非常適合各種嵌入式系統項目。
特性：
-性能與資源：Teensy4.1 在 600MHz 頻率下運行時，電流消耗大約為100mA，并支持動態時鐘縮放。
-I/O功能：此板卡具有多種I/O接口，包括以太網、SD卡插槽、USB主機等，提供了強大的連接能力，適用于網絡通信和數據存儲應用；
-應用場景：由于其卓越的性能和豐富的特性，Teensy4.1 被廣泛用于自動控制系統、機器人、無人機等領域;
樹莓派5
樹莓派5是一款高性能的單板計算機，它采用了運行頻率為2.4GHz的64位四核Arm Cortex-A76處理器，與前代產品樹莓派4相比，CPU性能提升了2到3倍。這款設備不僅在計算能力上有了顯著提升，同時在圖形處理、多媒體支持和連接性方面也有所增強。
樹莓派5的主要特點包括：
處理器：BCM2712 SoC，包含四個Cortex-A76核心。
內存：提供4GB或8GB LPDDR4X選項。
顯示輸出：雙4Kp60 HDMI輸出，支持HDR。
網絡：內置Wi-Fi 5 (802.11ac) 雙頻無線網卡以及藍牙5.0。
USB接口：兩個USB 3.0端口和兩個USB 2.0端口。
擴展接口：一個PCIe 2.0接口，可用于添加高帶寬外設；標準40針GPIO頭用于傳統樹莓派配件。
存儲：MicroSD卡插槽支持高速SDR104模式。
電源：通過USB-C供電，推薦使用5V/5A適配器以確保足夠的電力供應給所有連接的設備。
此外，樹莓派5還引入了實時時鐘(RTC)，使得即使斷電后也能保持時間準確，并且新增了對PoE+的支持，允許通過以太網線纜供電。樹莓派5的設計考慮到了開發者和教育用戶的需求，提供了更強大的硬件平臺來構建復雜的項目和應用。
連接關系
四、演示視頻

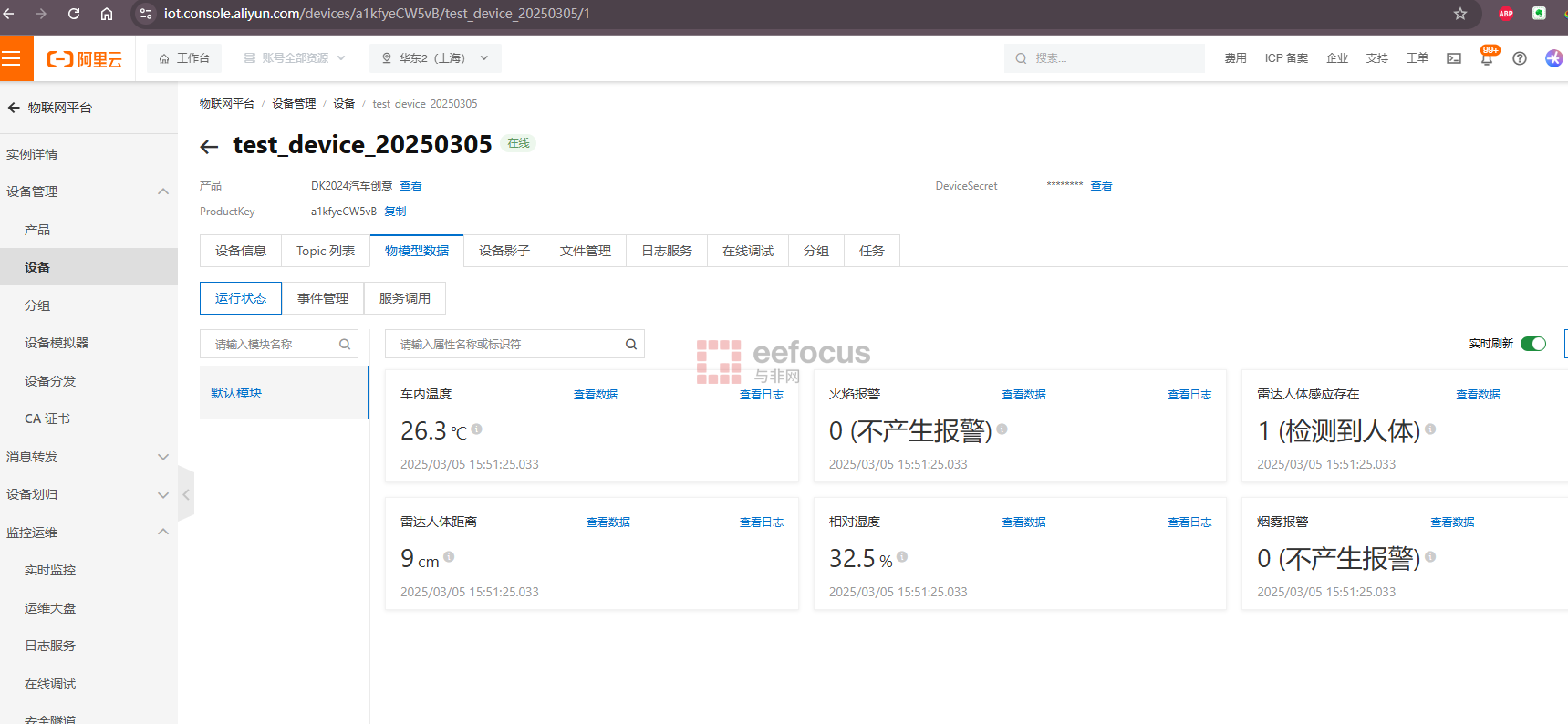

阿里云設備信息
視頻見B站：
五、項目文檔
樹莓派5代碼：
參考附件
Arduino 代碼：
參考附件
