Modbus-RTU轉Profinet網關連接超聲波液位儀配置案例

本案例是modbus 轉profinet網關連接超聲波液位儀的配置案例用到的設備為西門子1500PLC一臺，modbus 轉profinet網關一個，超聲波液位儀一臺。

配置方法：

打開博圖，新建項目并添加gsd文件。

建立profinet連接，設定網關的IP地址和設備名稱，IP要和網關保持在同一網段。

進入設備視圖選擇輸入輸出的總數據長度

從右側硬件目錄中添加所選長度

下載配置到PLC

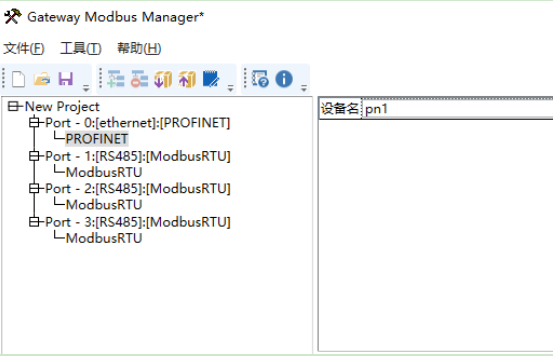

打開網關配置軟件進行modbus參數配置，點擊紅圈中的新建，選擇PN2MM

設置網關的IP地址和設備名稱，要和PLC組態保持一致

設置網關的485參數波特率，數據位，奇偶校驗要和從站要保持一致。

響應等待和輪詢延時需要根據從站設備調整時間間隔，如果從站回復速度慢則將響應等待時間調大，如果從站回復后要求等待一段時間再接收下條命令，那么需將輪詢延時調大

在ModbusRTU上右鍵選擇插入，在下級菜單中點擊Node填寫從站站號

繼續右鍵點擊插入

根據不同需求選擇所需功能

打開從站手冊

看下設備通訊定義，這里采用默認數值

在配置軟件中按相同設置配置485參數

下圖是從站支持的功能碼，以04，10功能碼為主

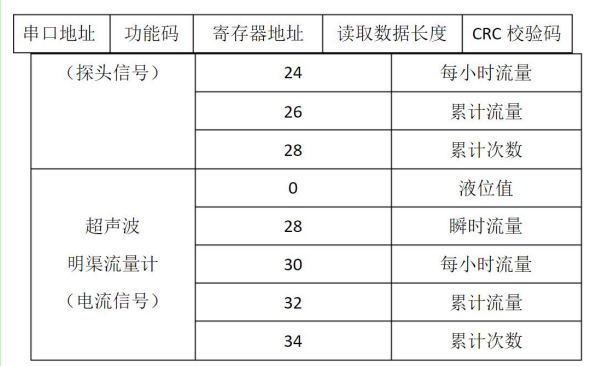

下圖是參數的寄存器地址

每個寄存器有兩個字節的數據組成，相鄰的兩個數據可以用一條命令讀取，例如液位值與

溫度值是相鄰的兩個參數。如此讀取兩個寄存器參數后，數據會按順序映射到PLC的IW68及IW70，同理后面可以設置3個寄存器讀取24，26，28寄存器的數據。

點擊自動計算映射地址，此地址數據將從I地址第四位開始映射
