FPGA 大神 Adam Taylor 使用 ChipScope 調試 AMD Versal 設計

本篇文章來自 FPGA 大神、Ardiuvo &?Hackster.IO?知名博主 Adam Taylor。在這里感謝 Adam Taylor 對 ALINX 產品的關注與使用。為了讓文章更易閱讀，我們?cè)谠牡幕A(chǔ)上作了一些靈活的調整。原文鏈接已貼在文章底部。歡迎大家在評論區友好互動。

在上篇文章中，我們已經通過測試圖案生成器，成功驗證了 ALINX VD100 的圖像顯示鏈路。

→ 傳送門：【實戰筆記】FPGA 大神 Adam Taylor 使用 ALINX VD100（AMD Versal系列）開發平臺實現圖像處理

這次終于要接入 MIPI 攝像頭，進行真正的圖像處理了！

在這個過程中，集成邏輯分析儀（ILA）將作為我們的調試“透視眼”，幫助我們逐步驗證每一階段的運行效果。

本項目規模不小，從圖像采集到處理再到輸出，每一環都可能出現問題——做好調試準備了嗎？

那就讓我們開始吧！

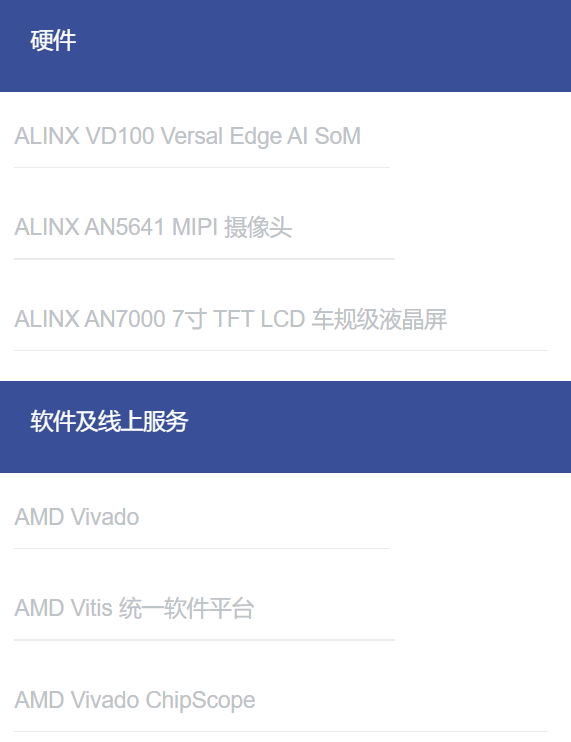

項目工具清單

本次開發平臺基于 AMD Versal AI Edge 芯片，開發板采用 ALINX 的 VD100。

VD100,VD100S/N:000017 , ALINX, www.alinx.com (二維碼自動識別)?

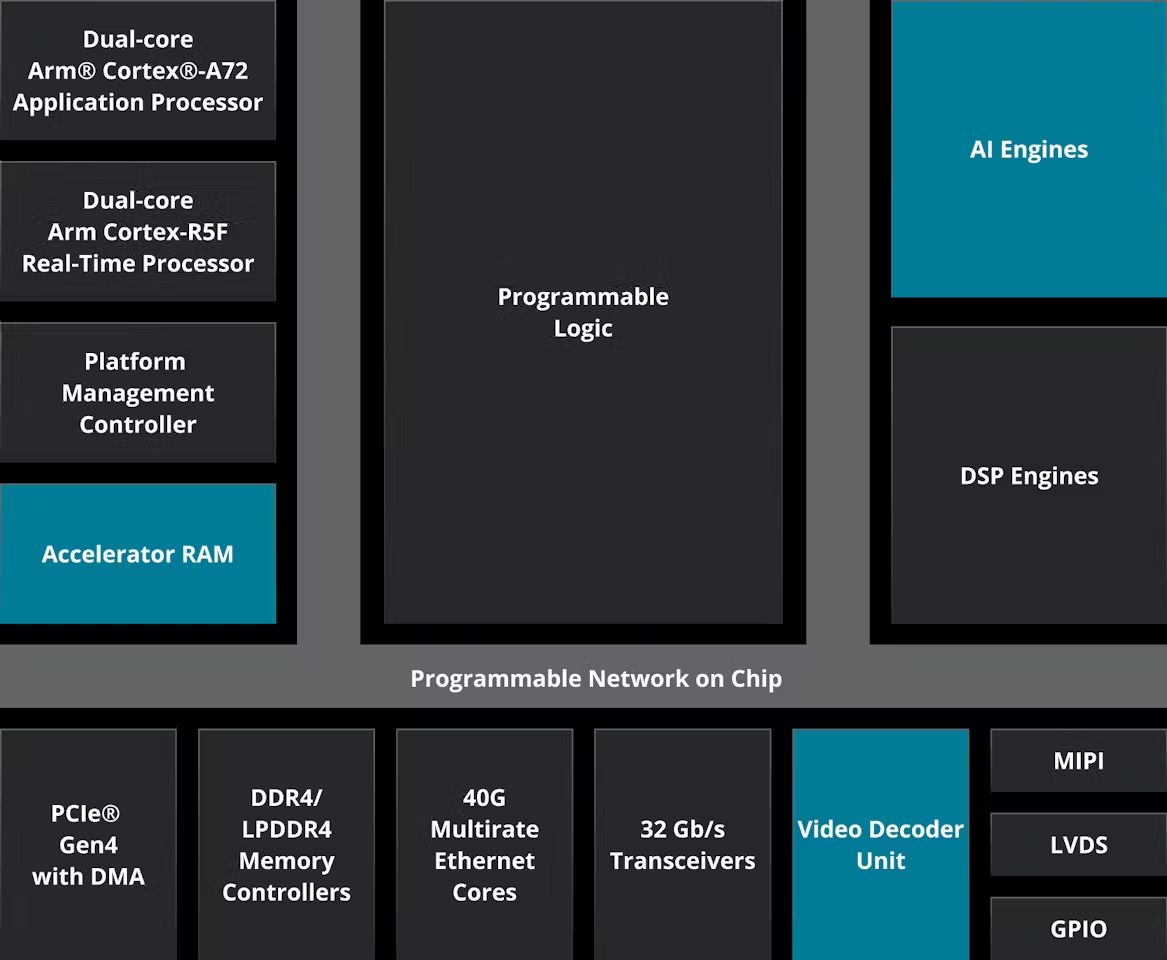

Versal AI Edge 系列是 AMD 推出的系統級異構芯片（SoC），專為邊緣端 AI 應用優化，集成了 Arm Cortex-A72 應用處理器、Cortex-R5F 實時處理器、可編程邏輯（PL）以及 AI 引擎專用加速模塊等多種處理單元。這些模塊通過片上網絡（NoC）實現高效互聯，形成強大靈活的計算平臺，非常適合本地化部署卷積神經網絡（CNN）等 AI 推理任務。

ALINX VD100 開發板配備了 2 個 4 通道的 MIPI 攝像頭輸入接口，以及一個 LVDS LCD 顯示輸出，并且支持 Vivado免費版開發環境，對原型驗證和早期開發者極其友好。

在進入 AI 階段前，我們需要打好基礎——構建一條穩定的圖像處理通路。

基本流程如下：

1. 圖像采集（MIPI 攝像頭）

2. 預處理（去馬賽克、顏色空間轉換、圖像增強）

3. 緩存存儲（VDMA + DDR）

4. 圖像顯示（LVDS LCD 輸出）

一個可靠的圖像通路必須滿足三個條件：

1. 攝像頭正常采集

2. 數據通路不丟包

3. 顯示輸出無錯幀

通過早期驗證這些關鍵環節，可確保 I/O 分配、時鐘策略和圖像處理流程的正確性，降低在集成上層 AI 邏輯或應用功能時的開發風險。只有基礎打牢，后續的開發迭代才能更高效，項目推進也更有把握。

Versal 調試機制

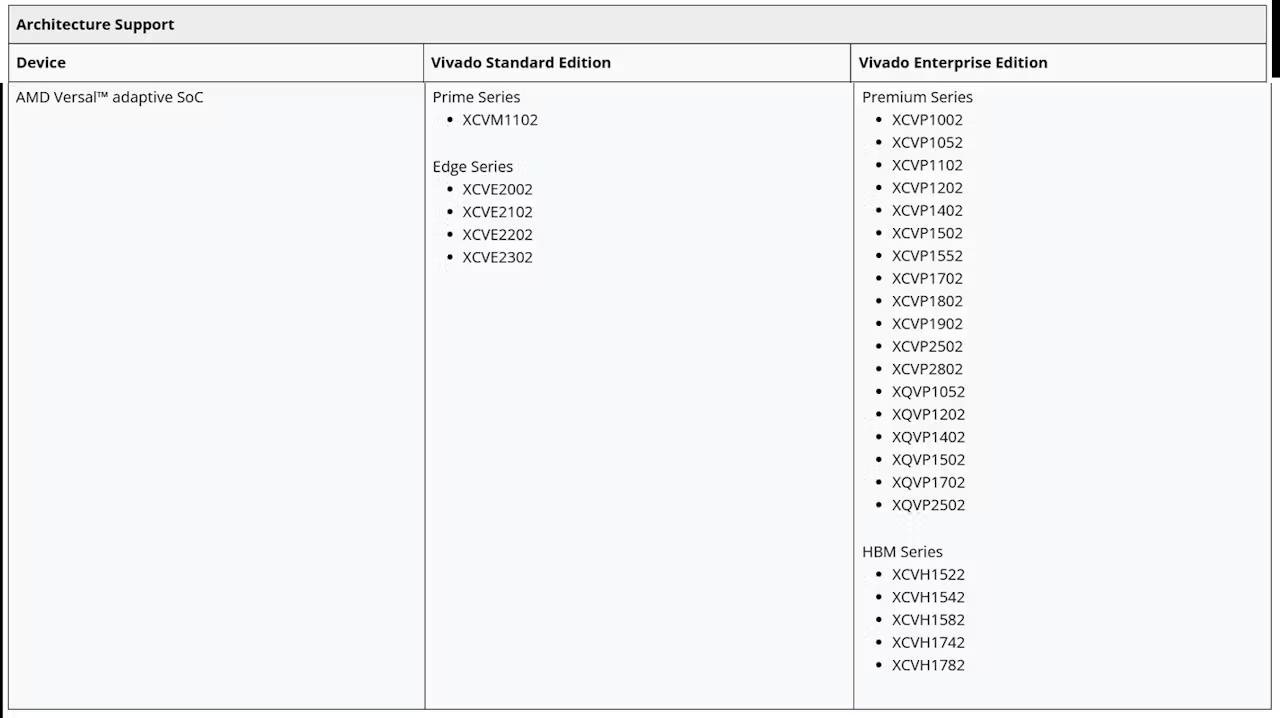

雖然 Versal 器件的應用調試與 7 系列、UltraScale 及 UltraScale+ 系列大體相似（均可使用 ChipScope 工具），但在使用方式上也發生了一些變化：

Versal 的調試架構更加現代化，也更加靈活，但也意味著你在設計之初就必須考慮調試資源的布局，尤其是?CIPS 模塊和 AXI 調試路徑?的預留。

調試方法論

FPGA 開發是一個需要多次迭代的過程，只有遵循邏輯推理的方法，才能更高效地解決問題，不至于造成資源浪費。我在調試時遵循以下原則幫助我更快速地排查問題：

1. 問題拆解：將復雜問題拆解為更小的部分

2. 控制變量：減少變量與干擾項

3. 假設驗證：做出合理預測，并驗證預測結果

4. 前瞻規劃：在設計初期就規劃好調試方案與觀測點位置

ILA 插樁策略

集成邏輯分析儀（ILA）使用起來非常占用邏輯和 BRAM 資源，且采樣深度、監控信號的寬度也會直接影響 BRAM 的使用量——探針越寬、采樣窗口越長，占用的內存越多，資源也越快耗盡。

在真實項目中使用 ILA 進行調試時，必須合理選擇插樁位置，以平衡調試可視性與 FPGA 資源的使用。我的建議是，在遵循前述調試方法論的條件下：

1. 優先監控控制信號、復位線、狀態/錯誤標志等關鍵位置。這些信號通常可以第一時間反映系統行為，幫助我們?cè)谡{(diào)試早期就定位問題。

2. 逐步拓展至一些關鍵的 AXI 總線，尤其是連接 Versal 的片上網絡（NoC）與處理系統（PS）的部分，這些接口是可編程邏輯（PL）、NoC 與 PS 之間的數據主通道，能揭示系統集成與數據傳輸過程中的一些微妙問題。

因此，在調試初期，我們可以從一組合理的控制信號、復位、狀態/錯誤信息以及關鍵 AXI 接口信號入手，采用中等采樣深度。

這樣既能獲得系統層面的良好可視性，又能為后續迭代調試保留資源空間。

Vivado 設計架構

基于 Versal AI Edge 的圖像處理流水線，核心架構通過 CIPS 模塊實現全局控制；圖像幀通過一系列 IP 模塊被采集與處理；應用程序、DDR 內存訪問以及 CIPS 與可編程邏輯（PL）之間的通信，通過片上網絡（NoC）實現高速互聯。

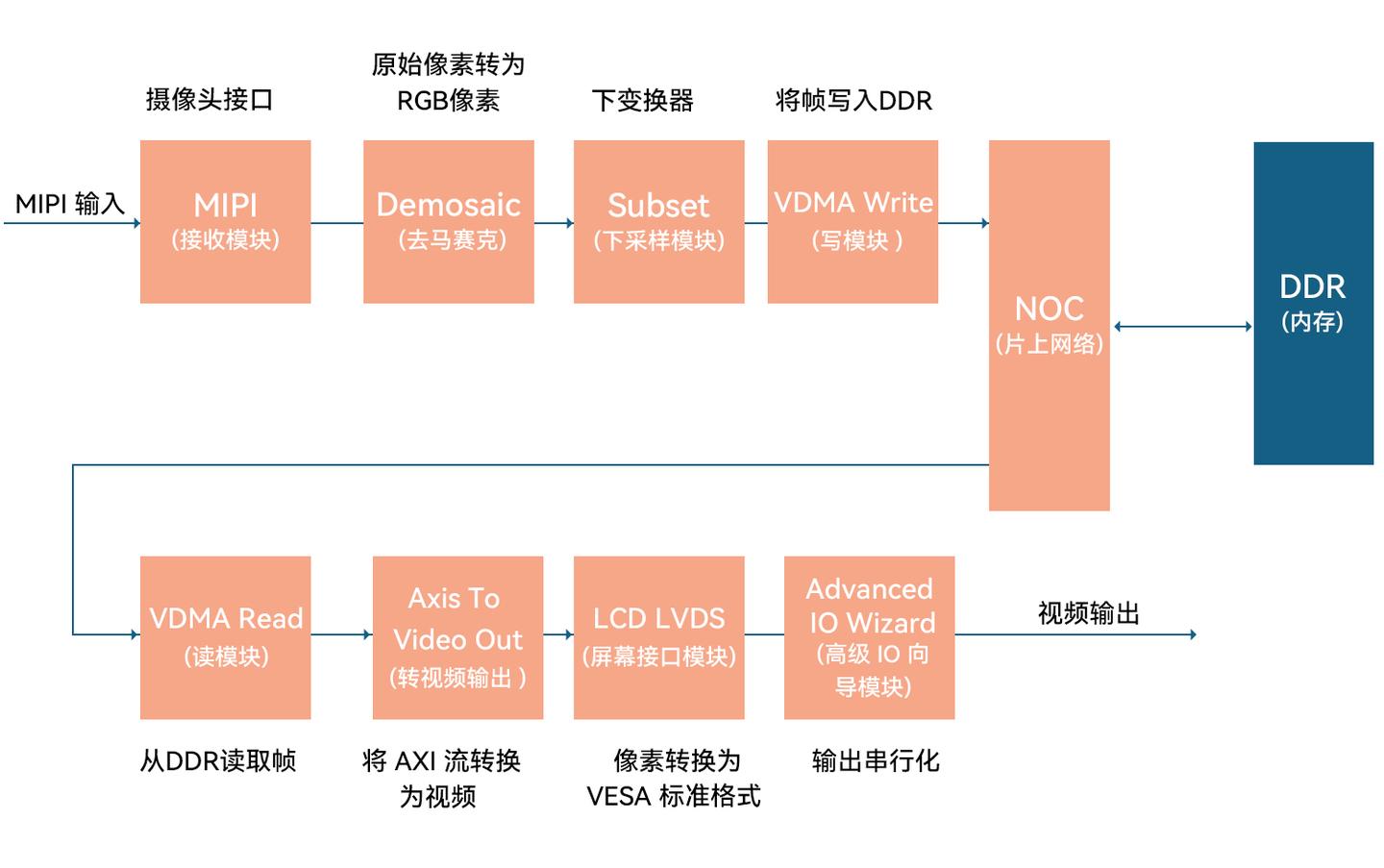

系統的整體結構如下圖所示：

具體使用的 IP 核取決于應用需求，但核心流水線一般包括：傳感器接口、去馬賽克（Demosaic）、顏色空間轉換、圖像增強、視頻時序控制模塊，以及 AXI Stream 的互聯與控制邏輯。

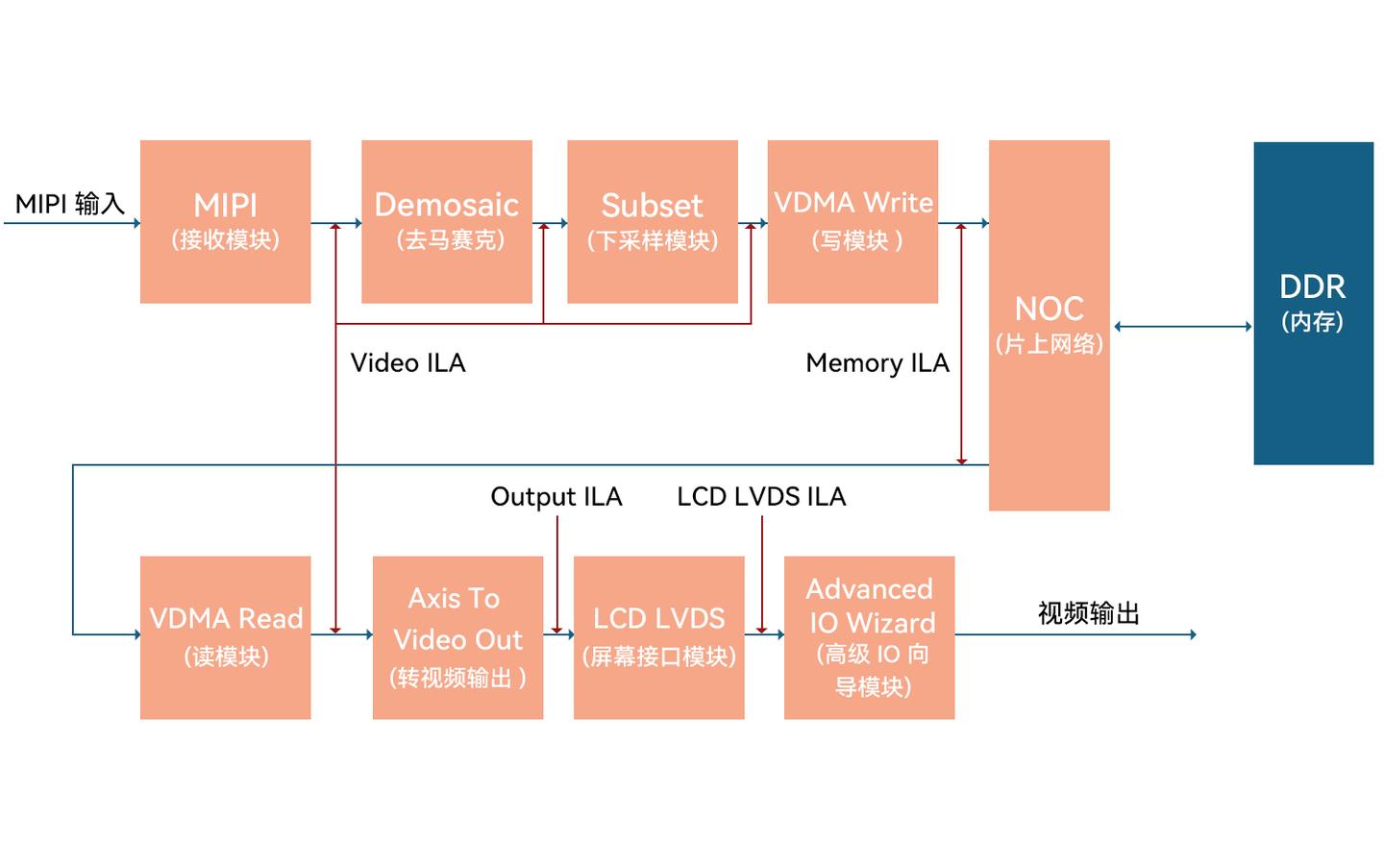

ILA 模塊

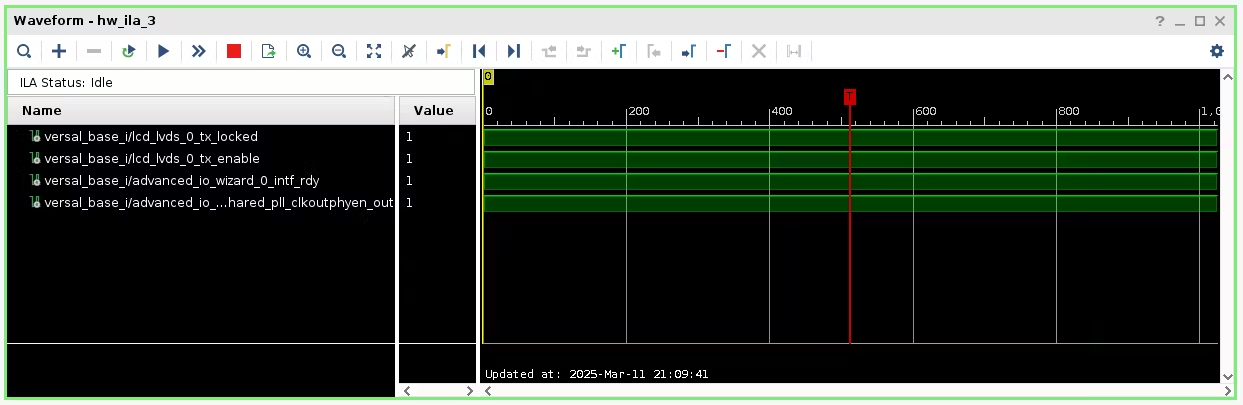

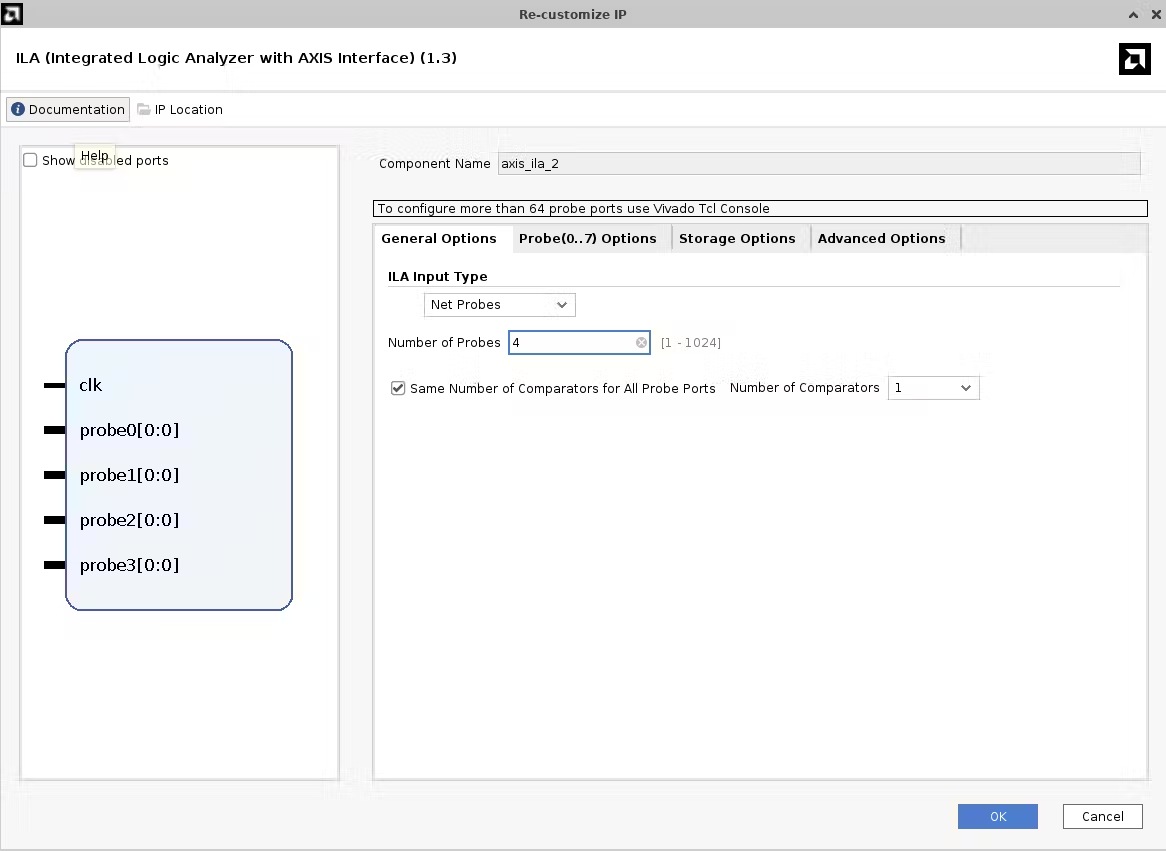

ILA_LCD_LVDS

→ 監控 LCD / LVDS 接口，觀察狀態與錯誤信號。

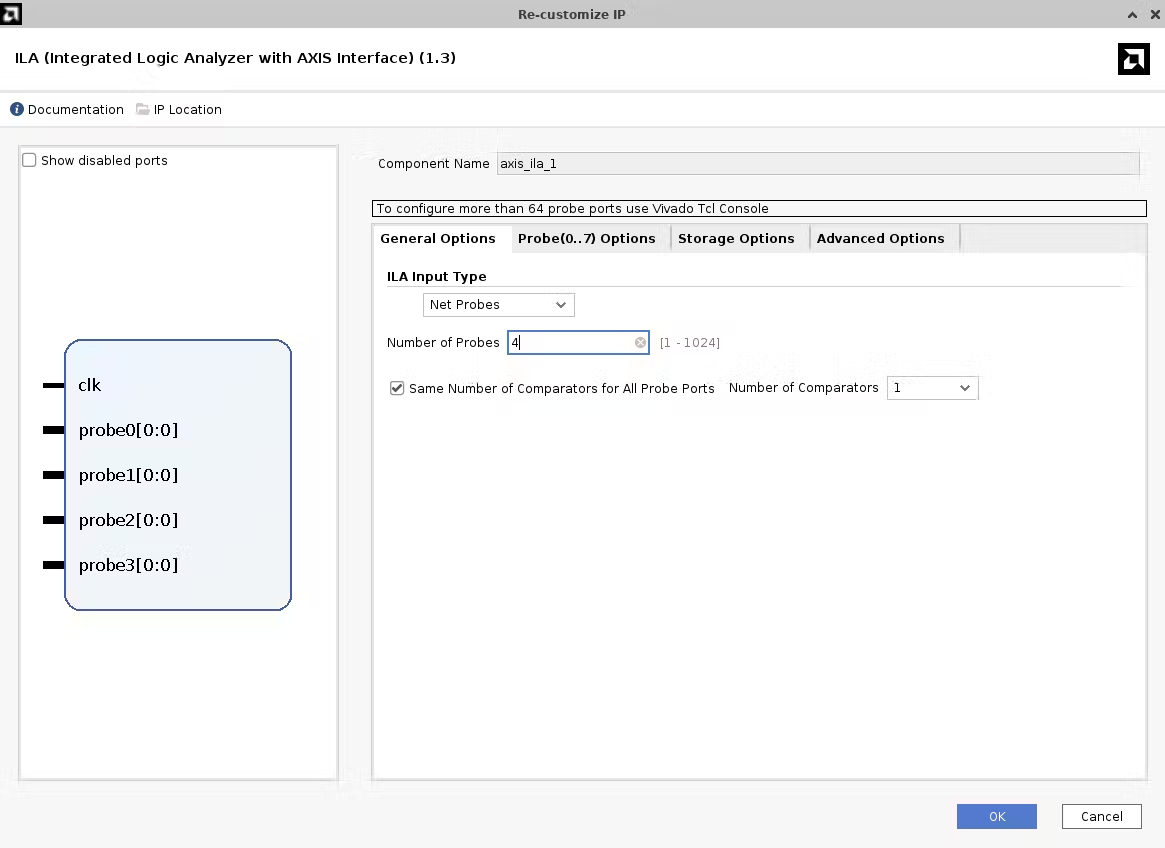

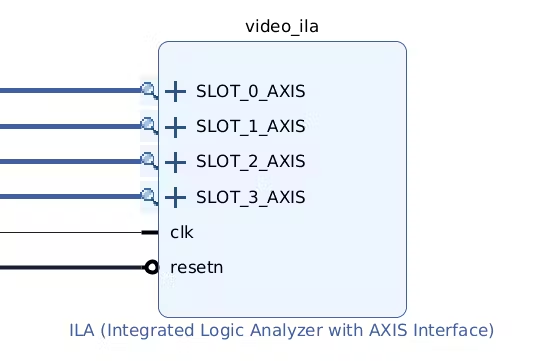

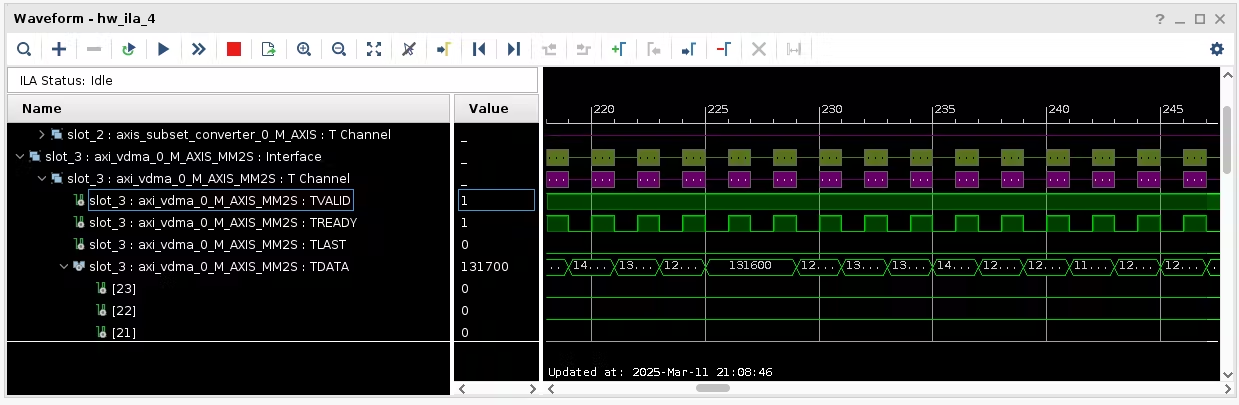

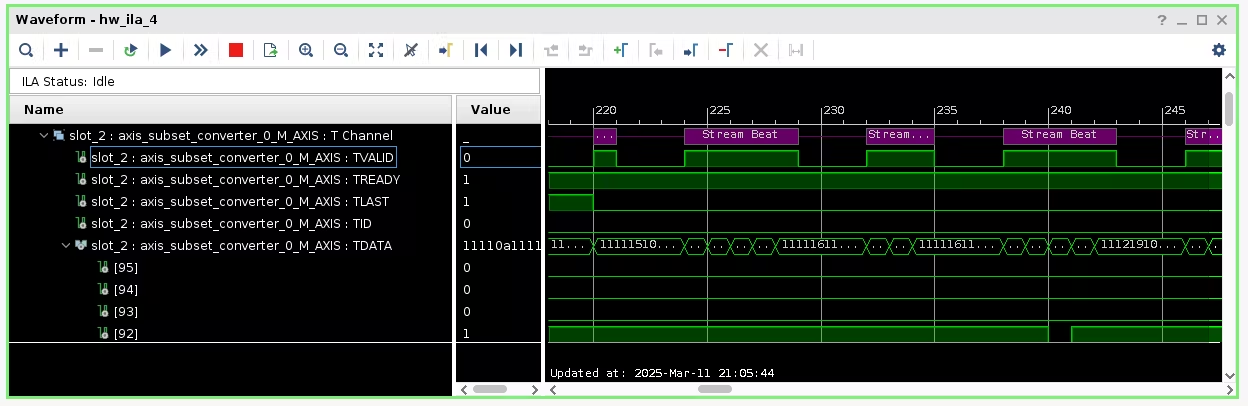

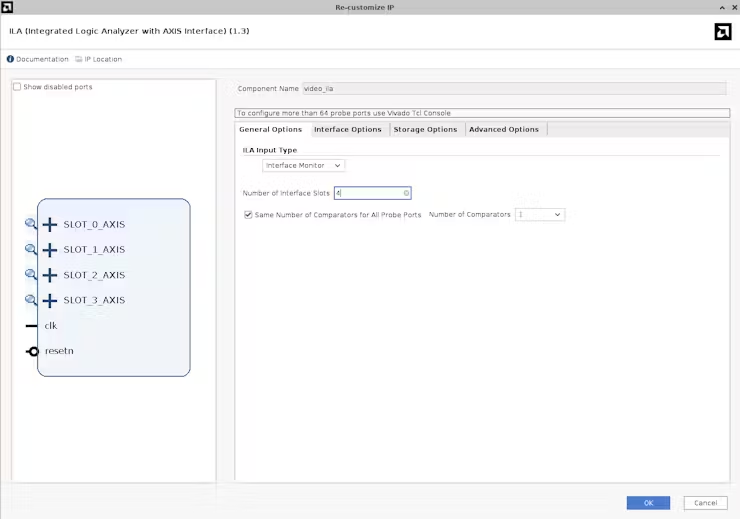

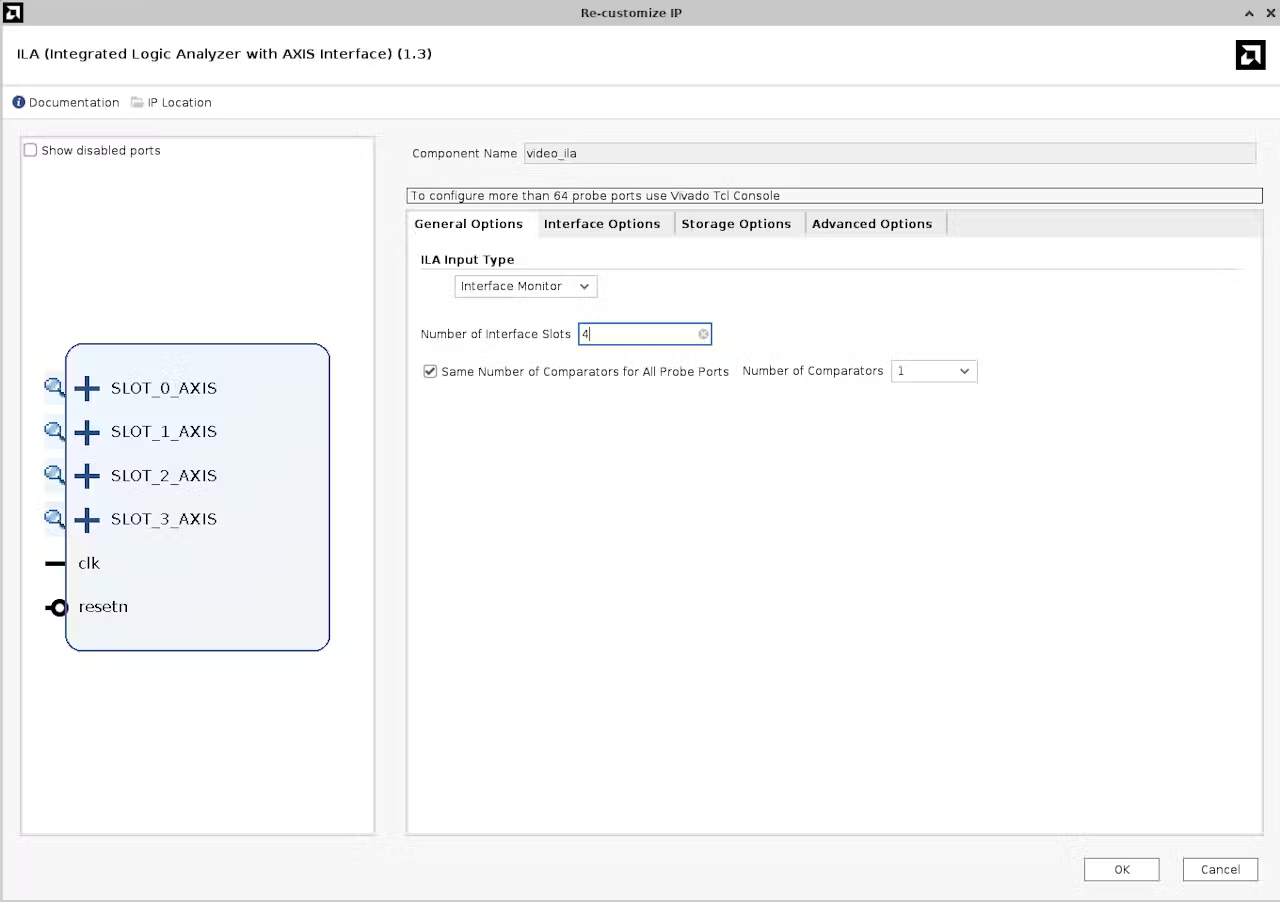

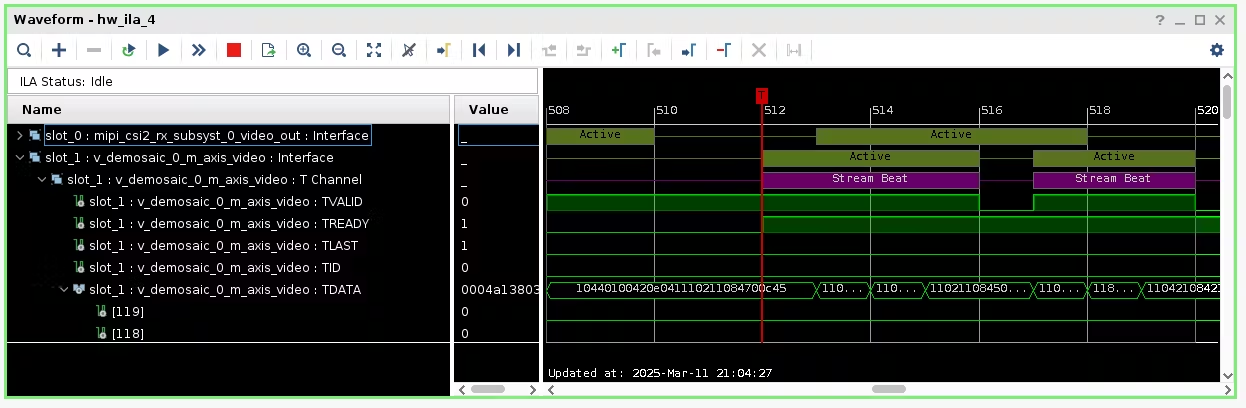

Video ILA

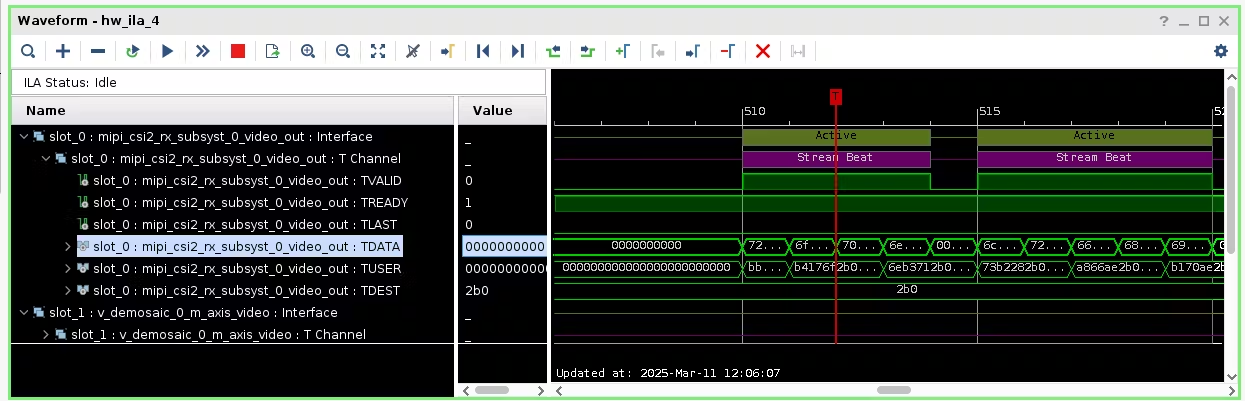

→ 使用四個通道，監控圖像處理流程中的 AXI-Stream 視頻信號，包括 MIPI 原始輸出、去馬賽克后的 RGB 流、24 位像素轉換輸出與 VDMA 輸出流。

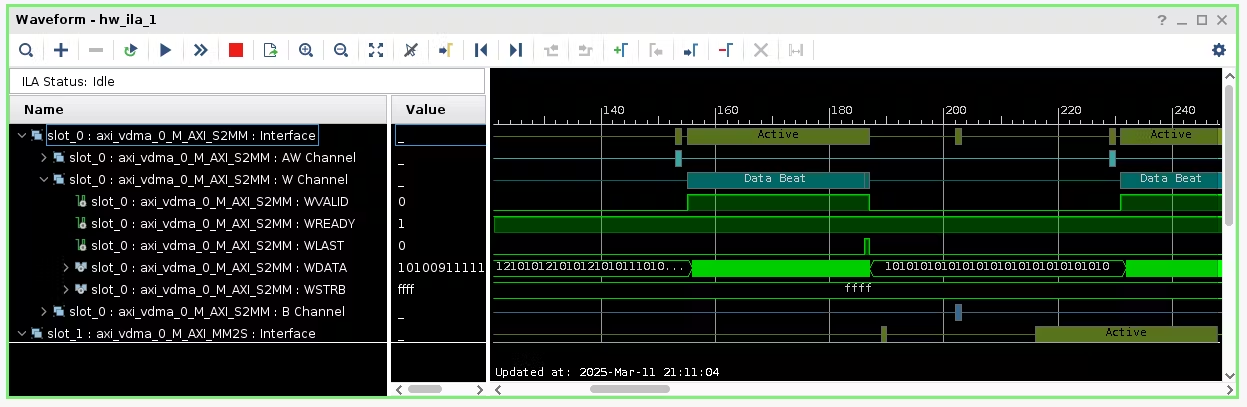

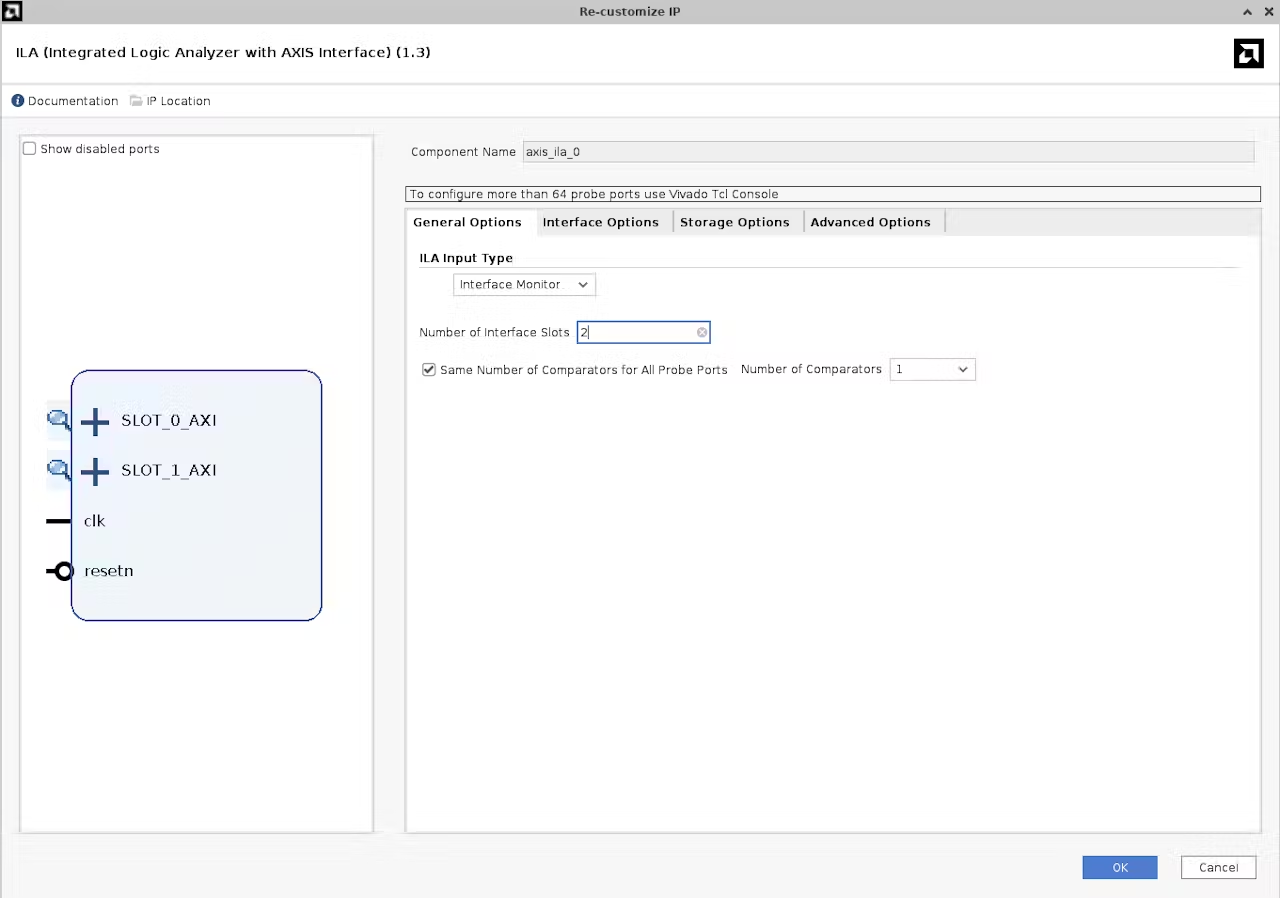

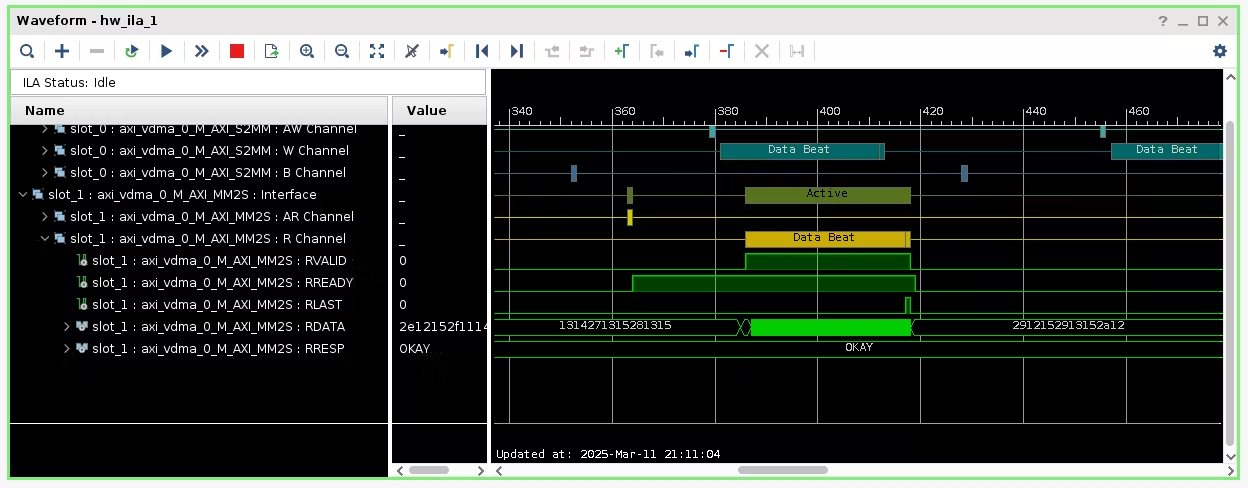

Memory ILA

→ 監控通過 NoC 訪問 DDR 的 AXI4 總線，確保 DDR 的讀寫操作正常進行。

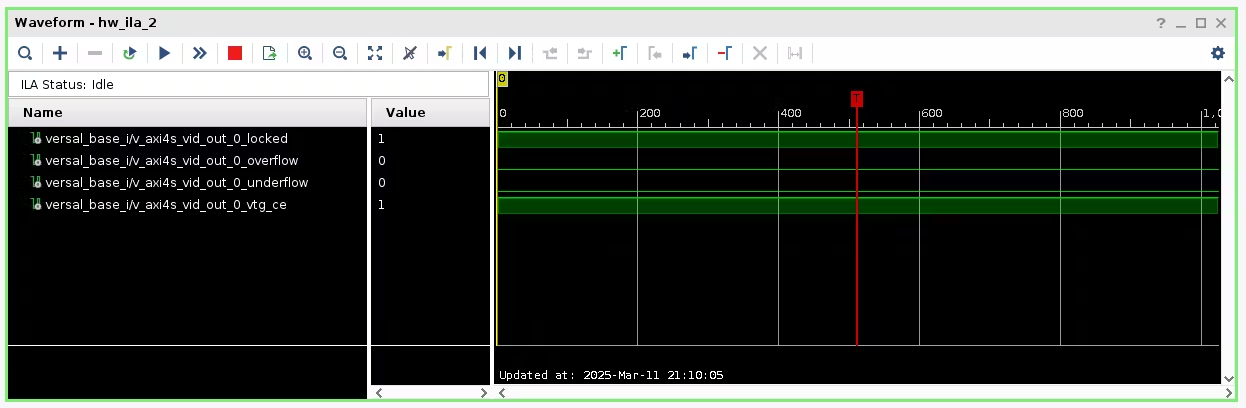

Output ILA

→ 監控 AXI-Stream 到視頻輸出的狀態信息，如視頻輸出同步信號診斷（HSync/VSync 相位對齊監測）

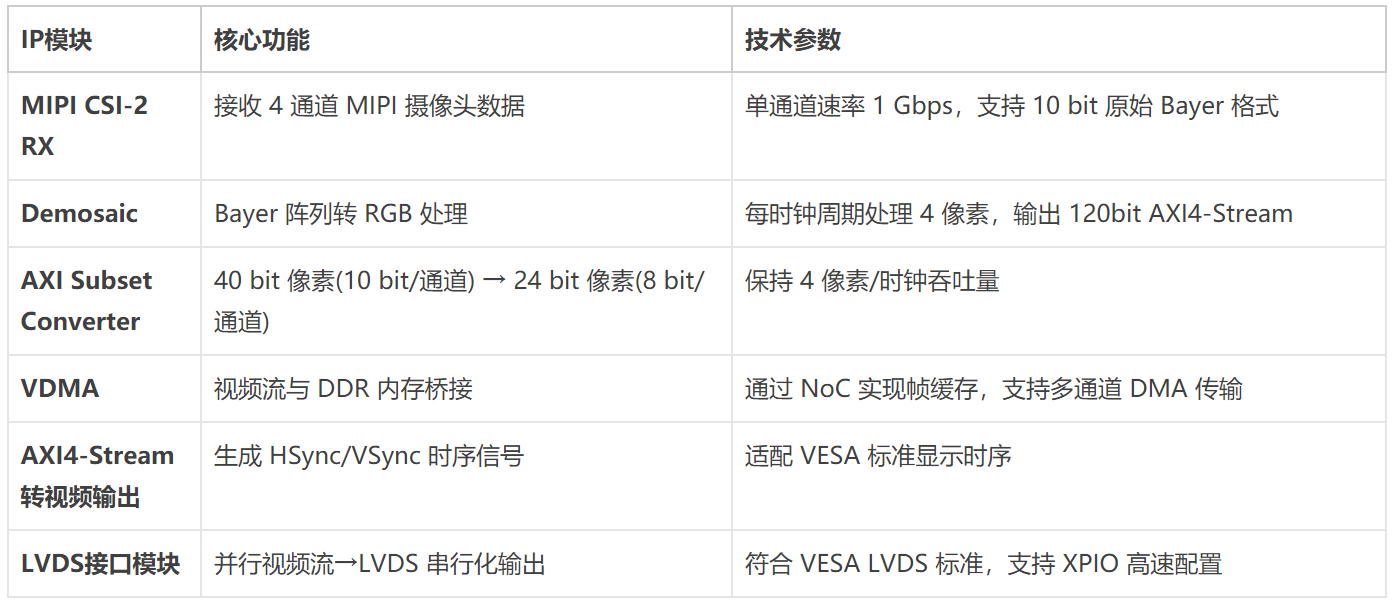

IP 模塊

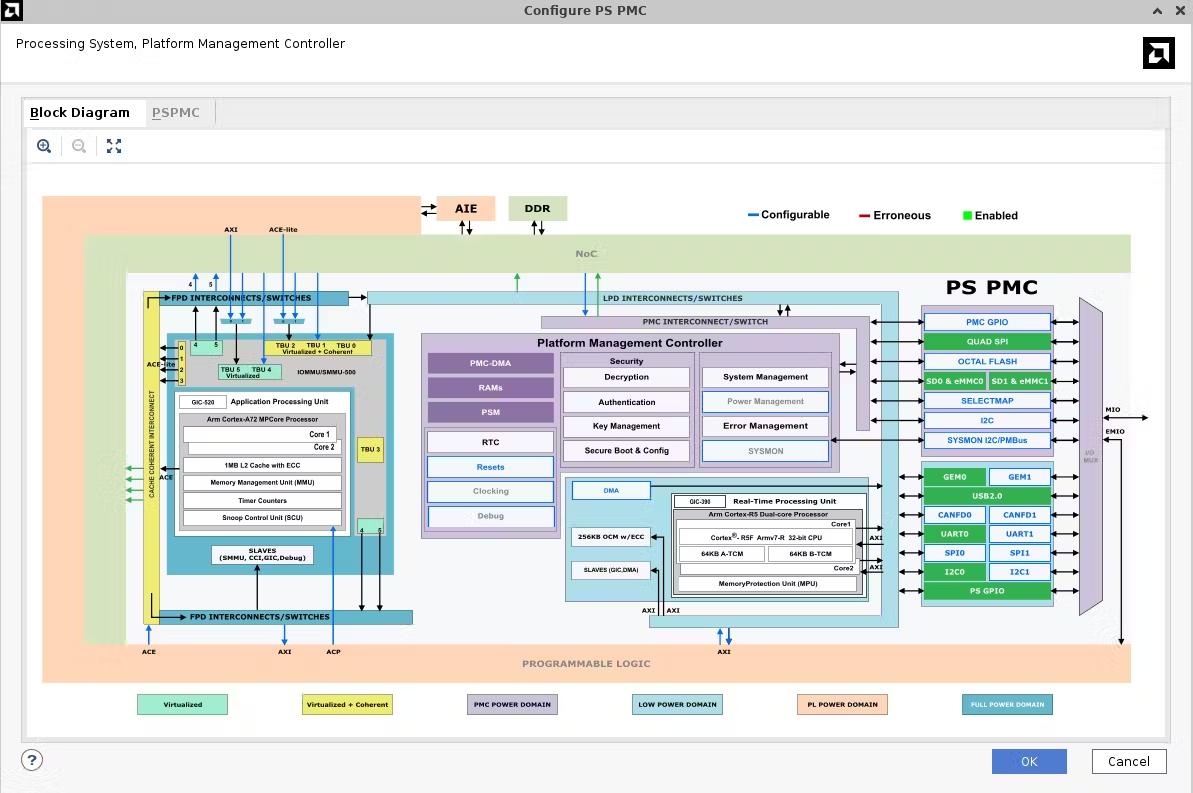

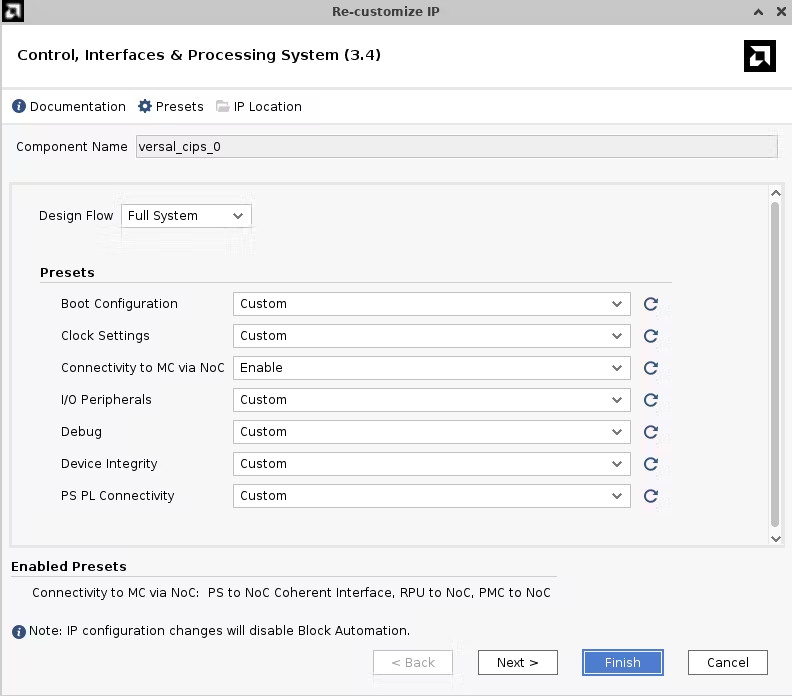

CIPS

→ 配置處理系統（PS）、平臺初始化，提供外設訪問。

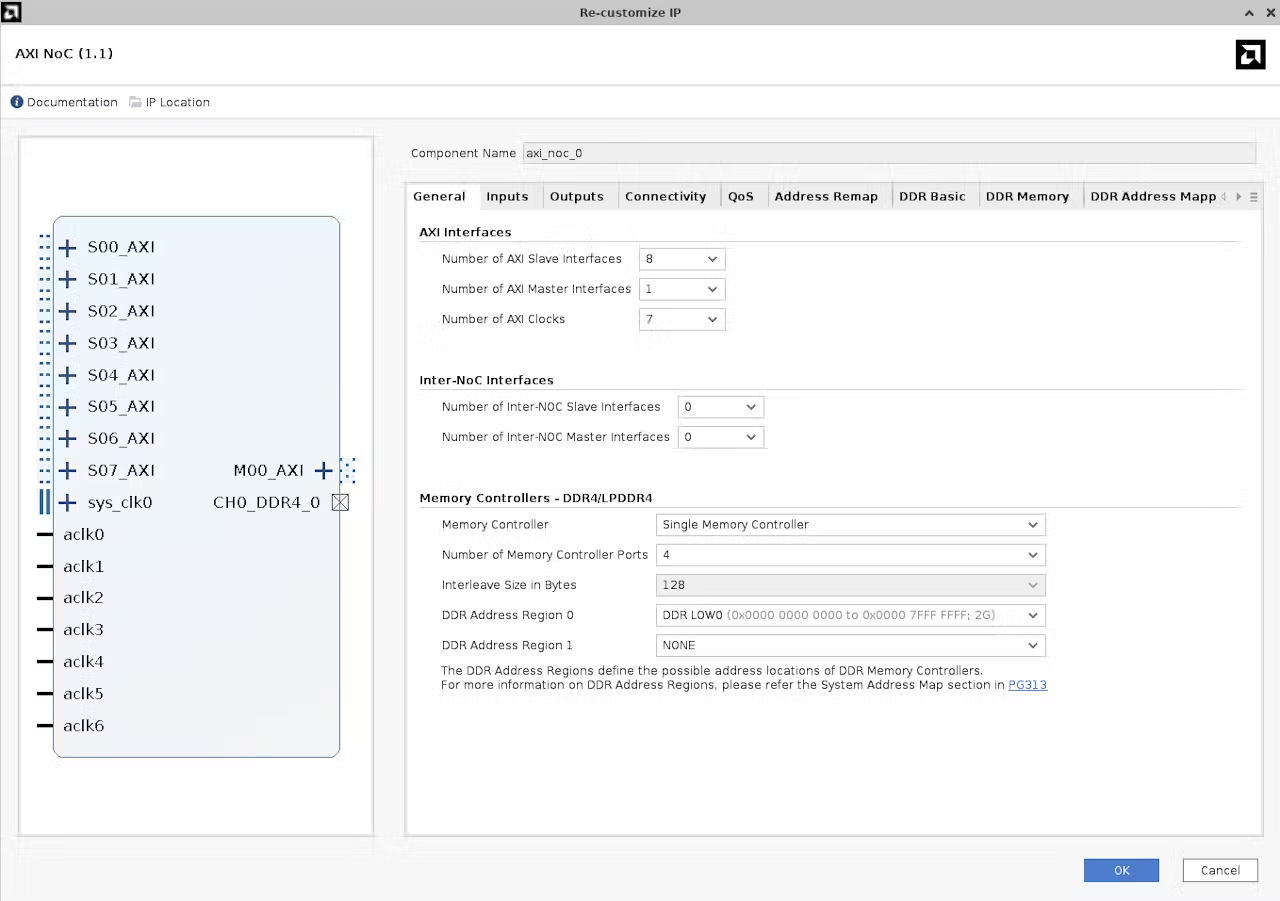

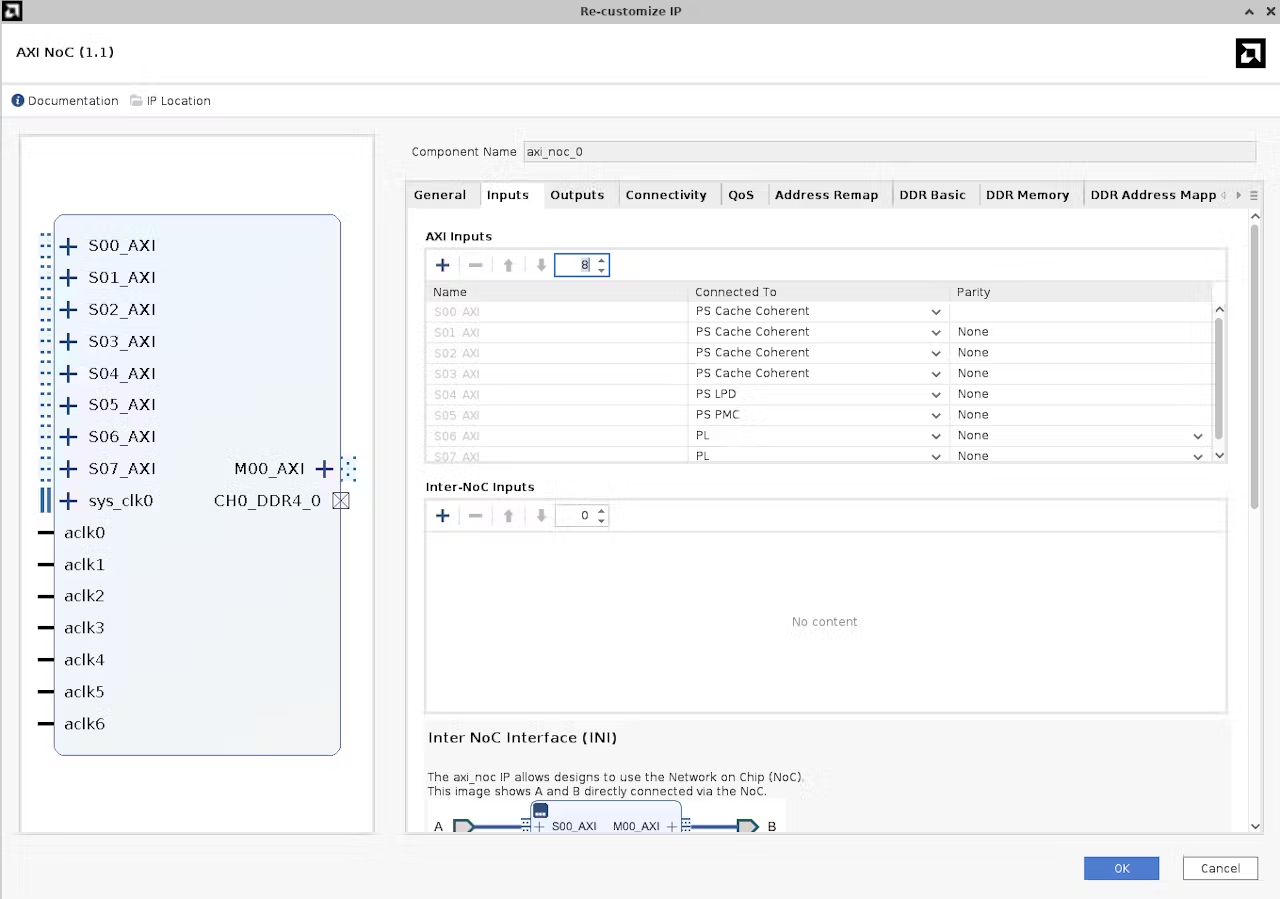

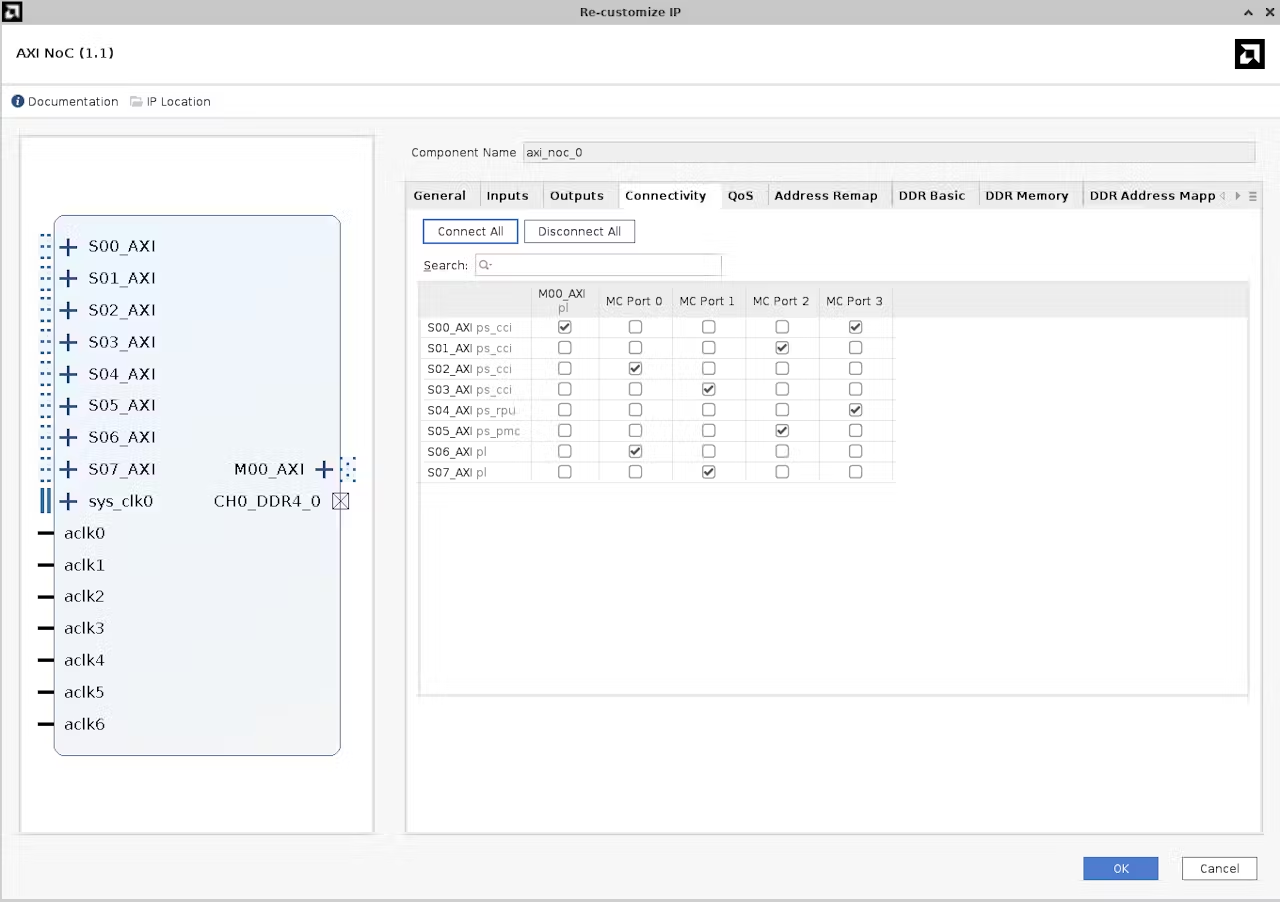

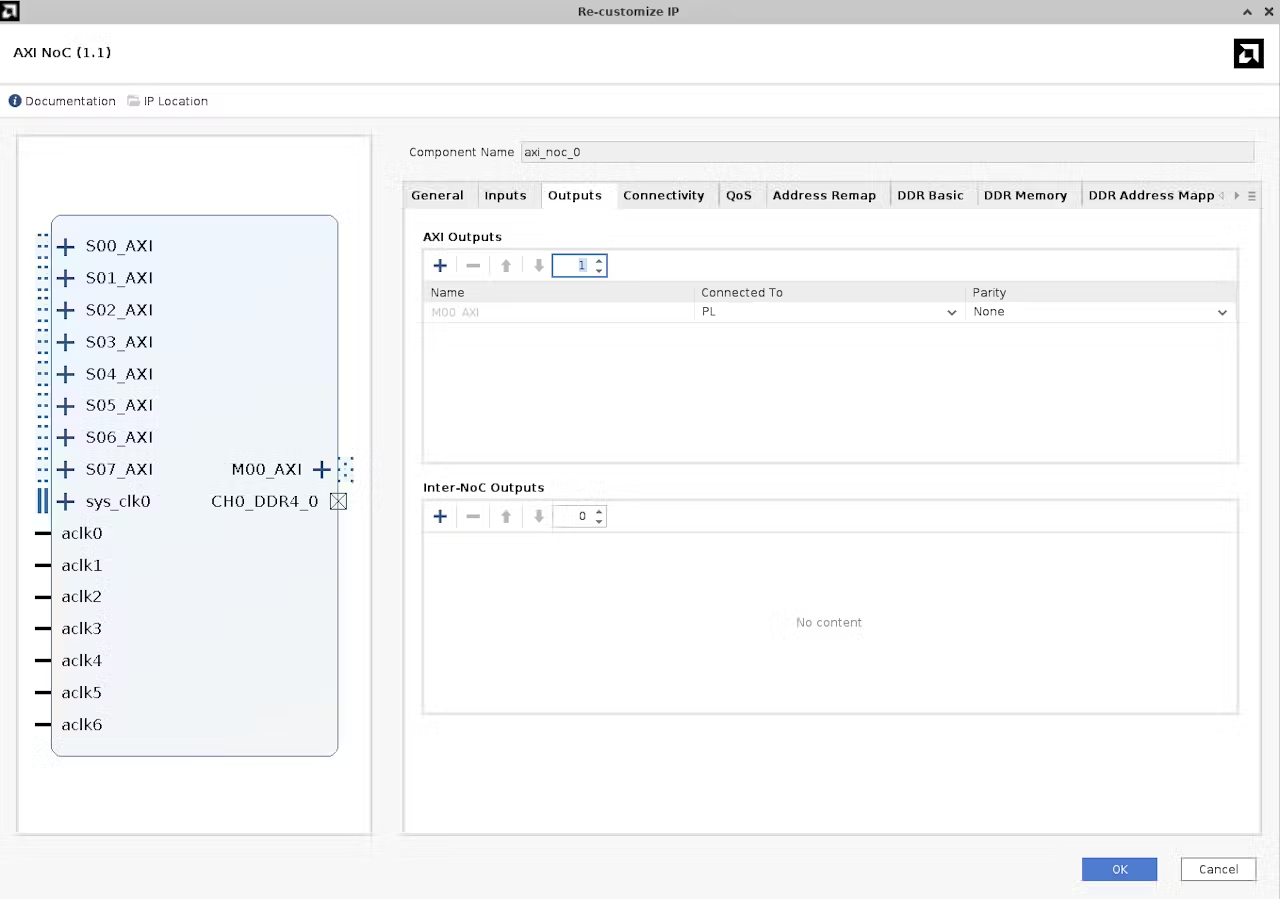

NoC

→ 提供高帶寬的數據流通通道，連接多個互聯節點，并集成 DDR 控制器用于外部內存訪問。

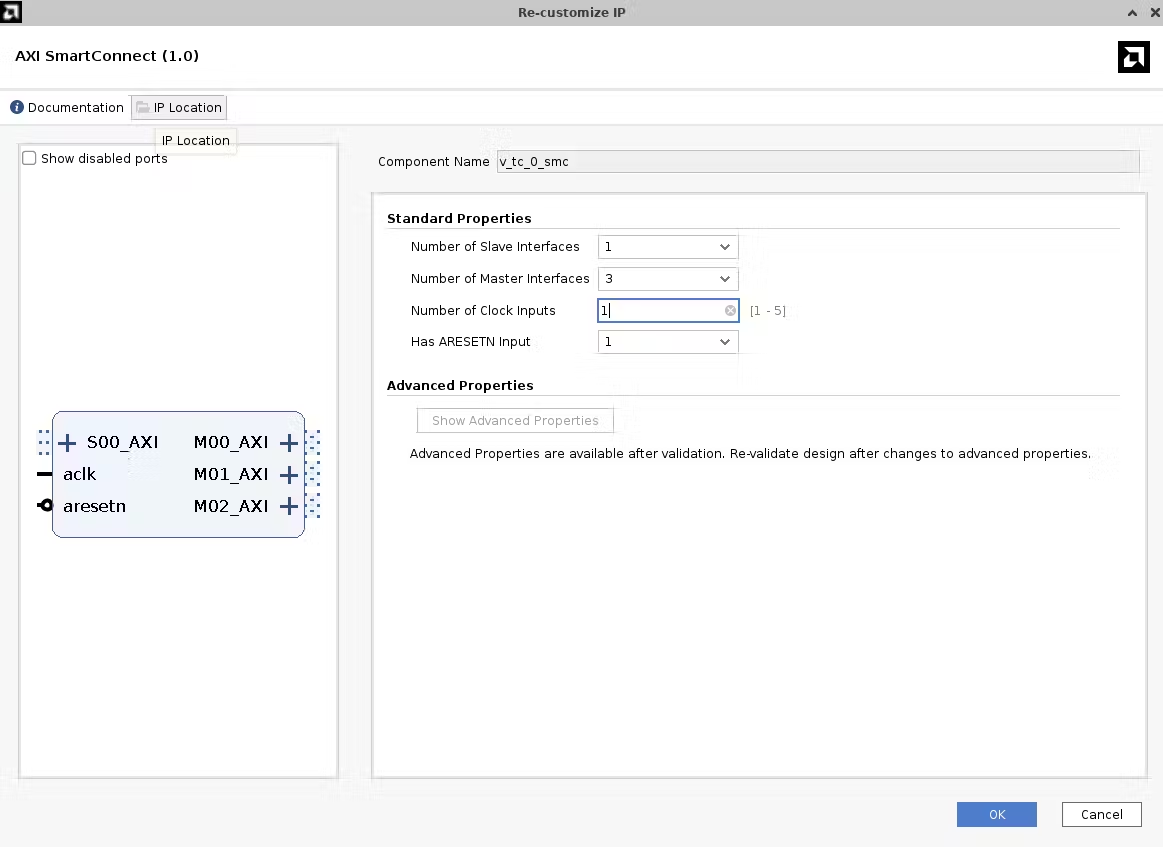

SmartConnect

→ 連接各 IP 模塊的 AXI-Lite 寄存器接口，使處理系統可以對其進行控制與配置。

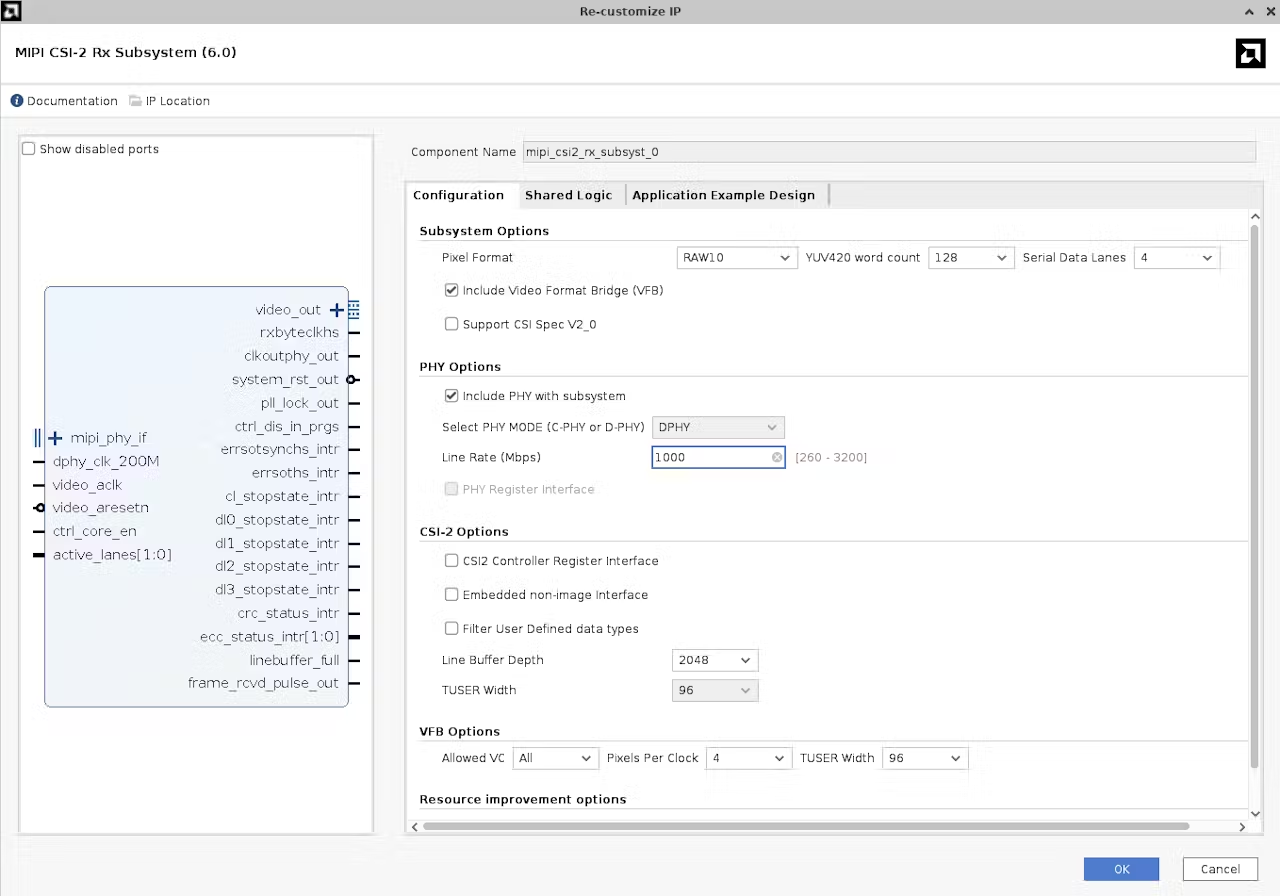

MIPI CSI-2 RX

→ 支持 4 通道，每通道 1000 Mbps 的高速圖像采集。

Demosaic（去馬賽克）

→ 將圖像傳感器輸出的 Bayer 模式像素?cái)?shù)據轉換為完整 RGB 圖像，重建每個像素的顏色信息。

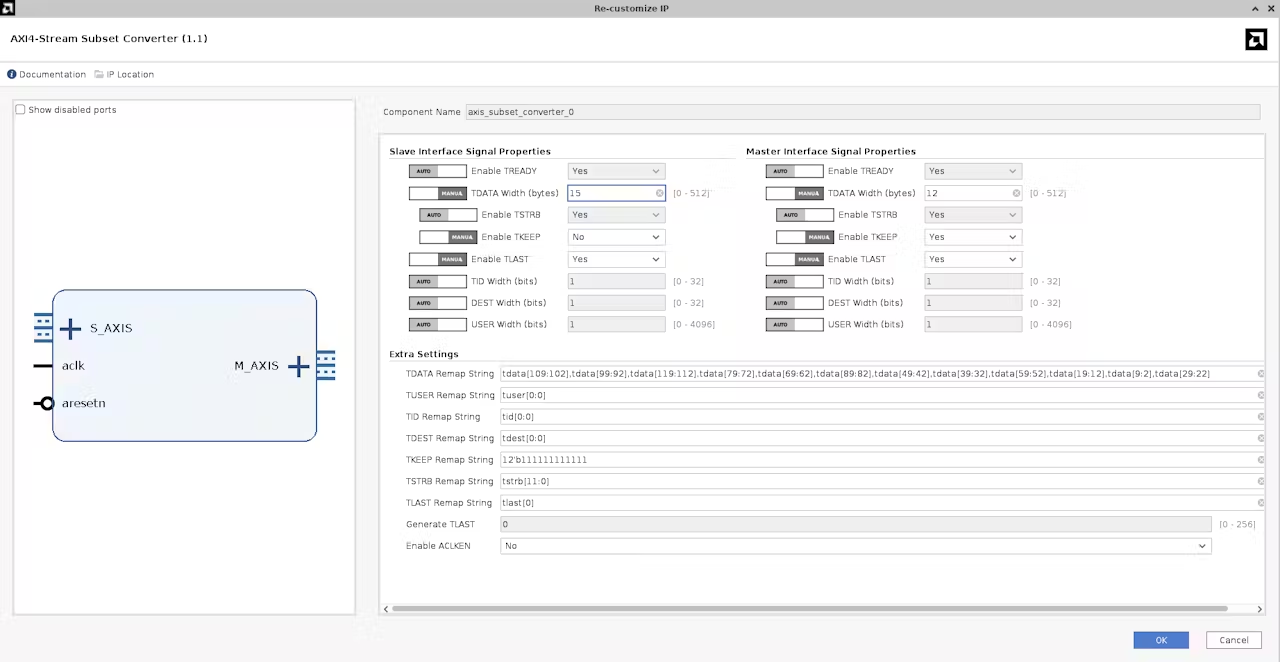

AXI Subset Converter

→ 將 40 位像素?cái)?shù)據（每個 RGB 通道 10 位）轉換為 24 位格式（每通道 8 位），每時鐘周期保持 4 像素吞吐。

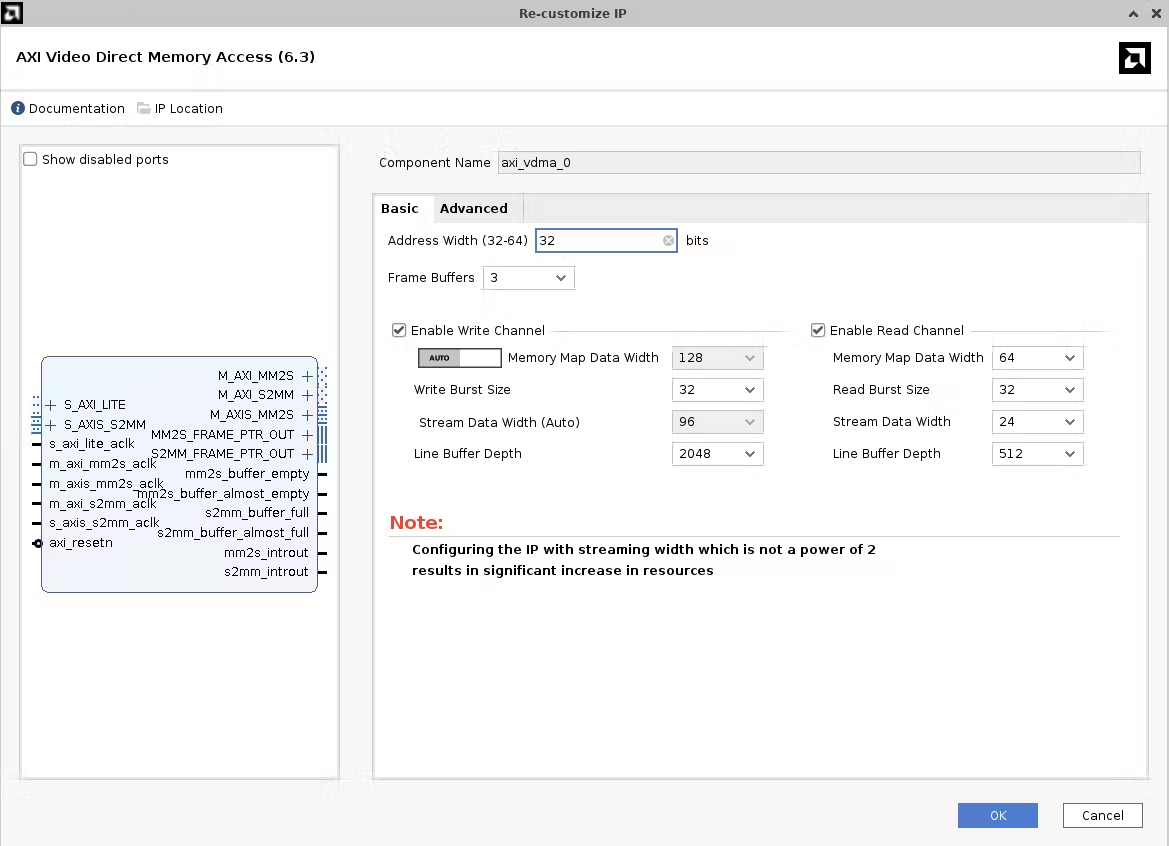

VDMA

→ 橋接 AXI4-Stream 與 AXI4 存儲接口，在 NoC 上實現 DDR 幀存的存取，同時為處理階段提供高效的緩存機制。

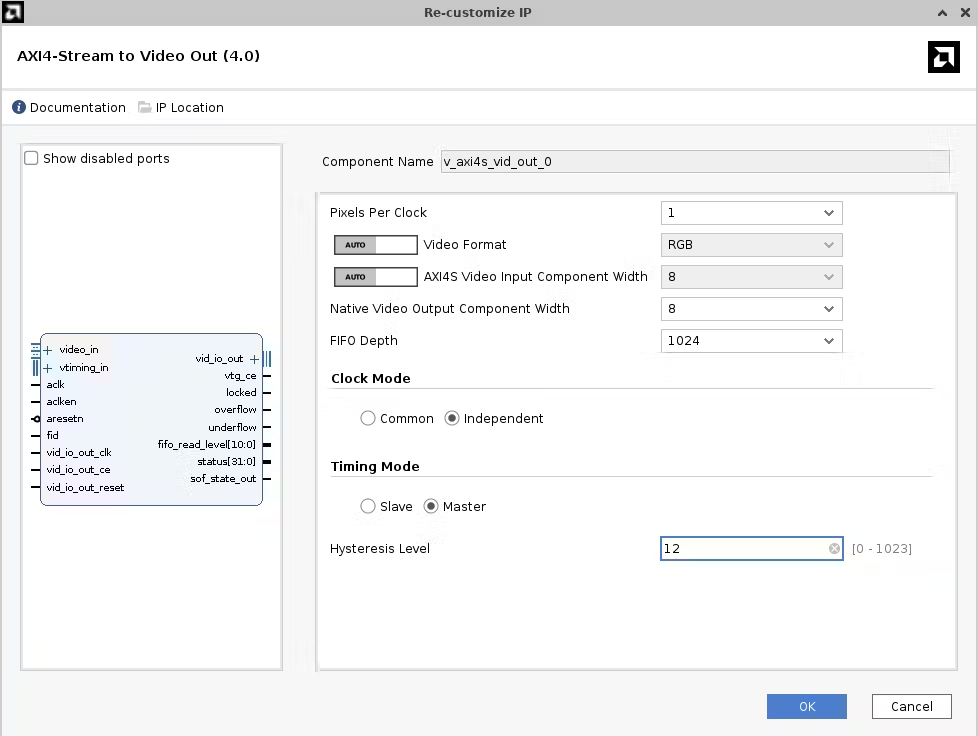

AXI4-Stream to Video Out

→ 將 AXI4-Stream 視頻流轉換為標準視頻輸出格式，生成 HSync、VSync 等同步信號以驅動顯示設備。

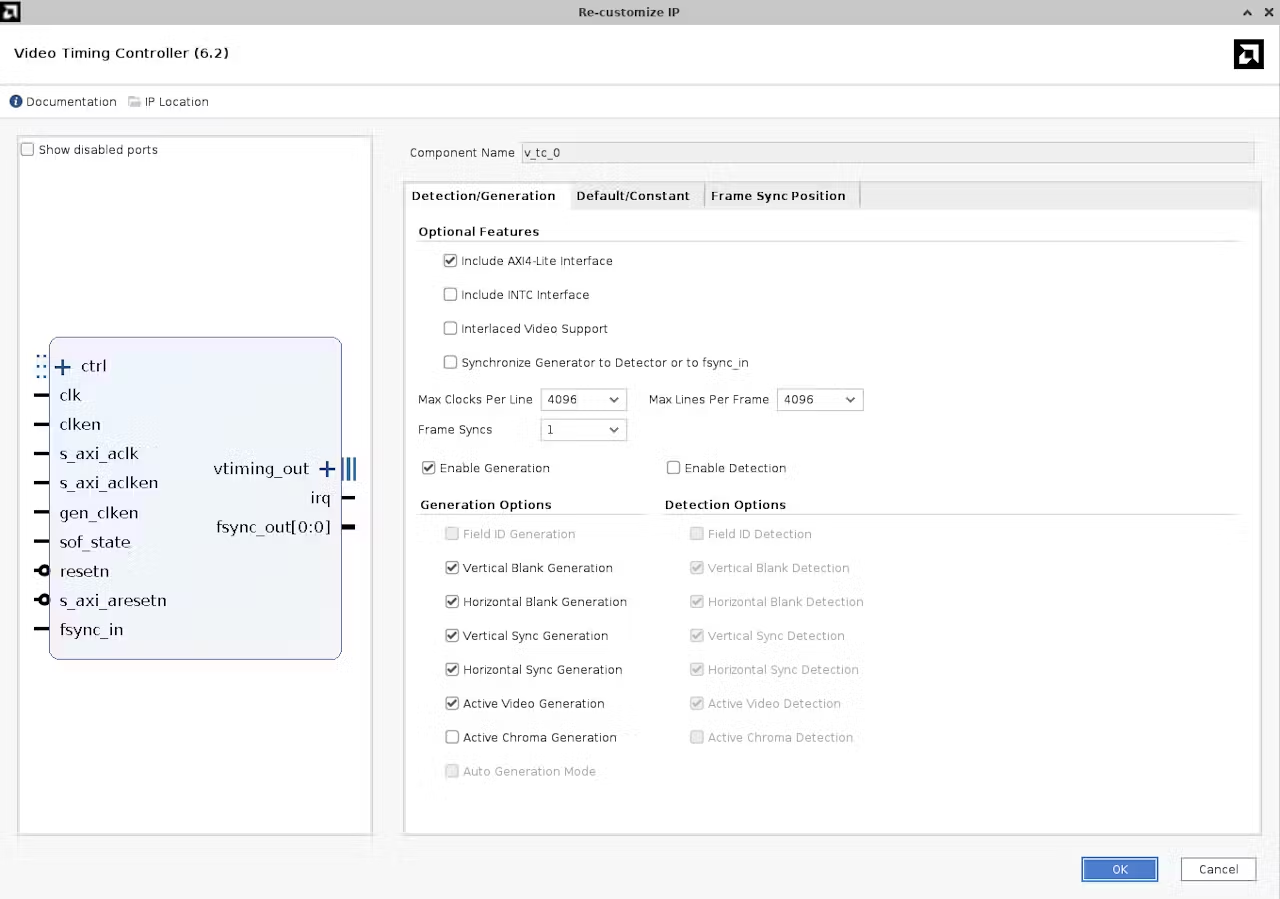

VTC

→ 生成 HSync、VSync、有效視頻等信號，并與AXI4-Stream to Video Out模塊同步，確保顯示時序正確。

LCD LVDS 接口

→ 將標準并行視頻輸出信號轉換為串行 VESA LVDS 格式，適配基于 LVDS 的 LCD 顯示屏。

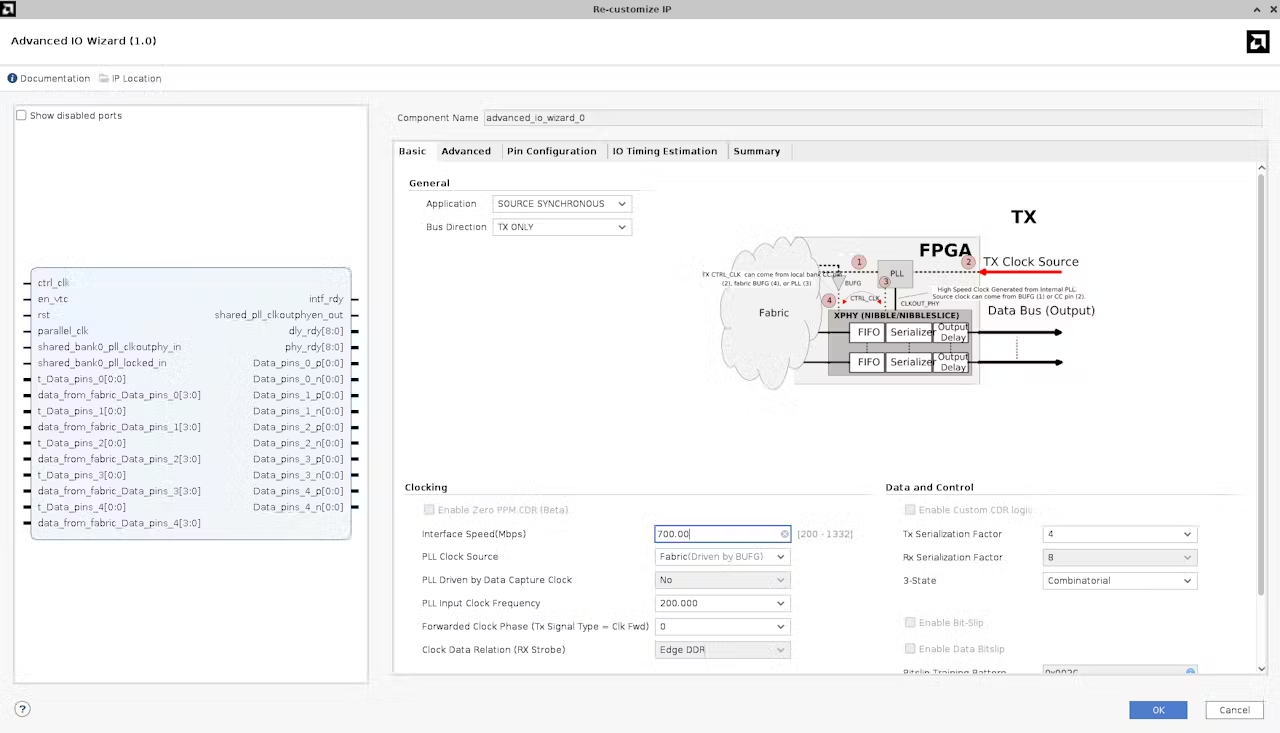

Advanced IO Wizard

→ 配置 Versal 設備中的 XPIO，將 LVDS 輸出數據串行化，滿足 VESA LVDS 顯示標準。

通過這些 ILA，我們能夠同時觀察靜態的狀態信號與動態的高帶寬數據流，全面掌控圖像處理系統的運行狀態。

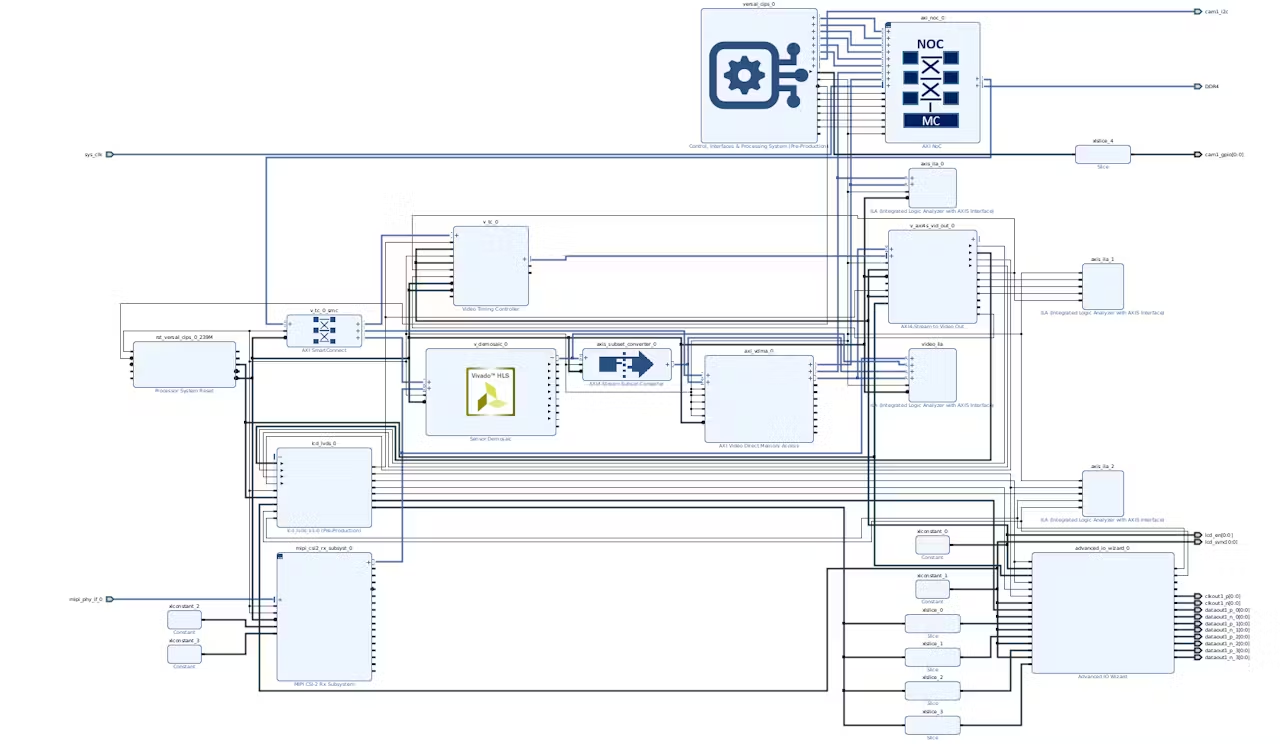

完整設計如圖所示，可通過本項目所附的 TCL 腳本復現該設計。

在生成比特流時，必須定義 XDC I/O 約束文件，明確所有外部接口的物理引腳位置與電氣標準。

關鍵接口的引腳配置如下：

set_property BITSTREAM.GENERAL.COMPRESS TRUE [current_design]
set_property DIFF_TERM_ADV TERM_100 [get_ports sys_clk_p]
set_property PACKAGE_PIN A23 [get_ports {clkout1_p[0]}]
set_property IOSTANDARD LVDS15 [get_ports {clkout1_p[0]}]
set_property PACKAGE_PIN F22 [get_ports {dataout1_p_0[0]}]
set_property PACKAGE_PIN A20 [get_ports {dataout1_p_1[0]}]
set_property PACKAGE_PIN C22 [get_ports {dataout1_p_2[0]}]
set_property PACKAGE_PIN A25 [get_ports {dataout1_p_3[0]}]
set_property IOSTANDARD LVDS15 [get_ports {dataout1_p_*[0]}]
set_property PACKAGE_PIN E24 [get_ports {lcd_en}]
set_property IOSTANDARD LVCMOS15 [get_ports {lcd_en}]
set_property PACKAGE_PIN D24 [get_ports {lcd_sync}]
set_property IOSTANDARD LVCMOS15 [get_ports {lcd_sync}]
set_property PACKAGE_PIN AC11 [get_ports {DDR4_act_n[0]}]
set_property PACKAGE_PIN AB12 [get_ports {DDR4_adr[0]}]
set_property PACKAGE_PIN AB17 [get_ports {DDR4_adr[10]}]
set_property PACKAGE_PIN AE13 [get_ports {DDR4_adr[11]}]
set_property PACKAGE_PIN AH12 [get_ports {DDR4_adr[12]}]
set_property PACKAGE_PIN AD15 [get_ports {DDR4_adr[13]}]
set_property PACKAGE_PIN AD21 [get_ports {DDR4_adr[14]}]
set_property PACKAGE_PIN AD17 [get_ports {DDR4_adr[15]}]
set_property PACKAGE_PIN AC13 [get_ports {DDR4_adr[16]}]
set_property PACKAGE_PIN AE22 [get_ports {DDR4_adr[1]}]
set_property PACKAGE_PIN AD22 [get_ports {DDR4_adr[2]}]
set_property PACKAGE_PIN AB15 [get_ports {DDR4_adr[3]}]
set_property PACKAGE_PIN AD12 [get_ports {DDR4_adr[4]}]
set_property PACKAGE_PIN AE17 [get_ports {DDR4_adr[5]}]
set_property PACKAGE_PIN AD16 [get_ports {DDR4_adr[6]}]
set_property PACKAGE_PIN AG11 [get_ports {DDR4_adr[7]}]
set_property PACKAGE_PIN AE14 [get_ports {DDR4_adr[8]}]
set_property PACKAGE_PIN AB14 [get_ports {DDR4_adr[9]}]
set_property PACKAGE_PIN AC16 [get_ports {DDR4_ba[0]}]
set_property PACKAGE_PIN AD11 [get_ports {DDR4_ba[1]}]
set_property PACKAGE_PIN AB18 [get_ports {DDR4_bg[0]}]
set_property PACKAGE_PIN AC19 [get_ports {DDR4_ck_t[0]}]
set_property PACKAGE_PIN AD19 [get_ports {DDR4_ck_c[0]}]
set_property PACKAGE_PIN AB21 [get_ports {DDR4_cke[0]}]
set_property PACKAGE_PIN AC17 [get_ports {DDR4_cs_n[0]}]
set_property PACKAGE_PIN AG12 [get_ports {DDR4_dm_n[0]}]
set_property PACKAGE_PIN AH13 [get_ports {DDR4_dm_n[1]}]
set_property PACKAGE_PIN AE28 [get_ports {DDR4_dm_n[2]}]
set_property PACKAGE_PIN AD24 [get_ports {DDR4_dm_n[3]}]
set_property PACKAGE_PIN V22 [get_ports {DDR4_dm_n[4]}]
set_property PACKAGE_PIN V28 [get_ports {DDR4_dm_n[5]}]
set_property PACKAGE_PIN N28 [get_ports {DDR4_dm_n[6]}]
set_property PACKAGE_PIN U25 [get_ports {DDR4_dm_n[7]}]
set_property PACKAGE_PIN AF14 [get_ports {DDR4_dq[0]}]
set_property PACKAGE_PIN AH18 [get_ports {DDR4_dq[10]}]
set_property PACKAGE_PIN AH20 [get_ports {DDR4_dq[11]}]
set_property PACKAGE_PIN AH14 [get_ports {DDR4_dq[12]}]
set_property PACKAGE_PIN AH22 [get_ports {DDR4_dq[13]}]
set_property PACKAGE_PIN AH15 [get_ports {DDR4_dq[14]}]
set_property PACKAGE_PIN AG22 [get_ports {DDR4_dq[15]}]
set_property PACKAGE_PIN AF26 [get_ports {DDR4_dq[16]}]
set_property PACKAGE_PIN AE26 [get_ports {DDR4_dq[17]}]
set_property PACKAGE_PIN AH27 [get_ports {DDR4_dq[18]}]
set_property PACKAGE_PIN AE27 [get_ports {DDR4_dq[19]}]
set_property PACKAGE_PIN AG18 [get_ports {DDR4_dq[1]}]
set_property PACKAGE_PIN AG27 [get_ports {DDR4_dq[20]}]
set_property PACKAGE_PIN AD26 [get_ports {DDR4_dq[21]}]
set_property PACKAGE_PIN AG26 [get_ports {DDR4_dq[22]}]
set_property PACKAGE_PIN AG28 [get_ports {DDR4_dq[23]}]
set_property PACKAGE_PIN AE24 [get_ports {DDR4_dq[24]}]
set_property PACKAGE_PIN AD25 [get_ports {DDR4_dq[25]}]
set_property PACKAGE_PIN AH24 [get_ports {DDR4_dq[26]}]
set_property PACKAGE_PIN AF25 [get_ports {DDR4_dq[27]}]
set_property PACKAGE_PIN AG23 [get_ports {DDR4_dq[28]}]
set_property PACKAGE_PIN AG25 [get_ports {DDR4_dq[29]}]
set_property PACKAGE_PIN AG15 [get_ports {DDR4_dq[2]}]
set_property PACKAGE_PIN AH23 [get_ports {DDR4_dq[30]}]
set_property PACKAGE_PIN AH25 [get_ports {DDR4_dq[31]}]
set_property PACKAGE_PIN Y22 [get_ports {DDR4_dq[32]}]
set_property PACKAGE_PIN V23 [get_ports {DDR4_dq[33]}]
set_property PACKAGE_PIN Y23 [get_ports {DDR4_dq[34]}]
set_property PACKAGE_PIN W24 [get_ports {DDR4_dq[35]}]
set_property PACKAGE_PIN AA22 [get_ports {DDR4_dq[36]}]
set_property PACKAGE_PIN V24 [get_ports {DDR4_dq[37]}]
set_property PACKAGE_PIN AA21 [get_ports {DDR4_dq[38]}]
set_property PACKAGE_PIN W25 [get_ports {DDR4_dq[39]}]
set_property PACKAGE_PIN AF18 [get_ports {DDR4_dq[3]}]
set_property PACKAGE_PIN V25 [get_ports {DDR4_dq[40]}]
set_property PACKAGE_PIN W27 [get_ports {DDR4_dq[41]}]
set_property PACKAGE_PIN AA28 [get_ports {DDR4_dq[42]}]
set_property PACKAGE_PIN W26 [get_ports {DDR4_dq[43]}]
set_property PACKAGE_PIN Y26 [get_ports {DDR4_dq[44]}]
set_property PACKAGE_PIN AA26 [get_ports {DDR4_dq[45]}]
set_property PACKAGE_PIN AB28 [get_ports {DDR4_dq[46]}]
set_property PACKAGE_PIN AB26 [get_ports {DDR4_dq[47]}]
set_property PACKAGE_PIN P27 [get_ports {DDR4_dq[48]}]
set_property PACKAGE_PIN K27 [get_ports {DDR4_dq[49]}]
set_property PACKAGE_PIN AF13 [get_ports {DDR4_dq[4]}]
set_property PACKAGE_PIN R28 [get_ports {DDR4_dq[50]}]
set_property PACKAGE_PIN L28 [get_ports {DDR4_dq[51]}]
set_property PACKAGE_PIN R27 [get_ports {DDR4_dq[52]}]
set_property PACKAGE_PIN K28 [get_ports {DDR4_dq[53]}]
set_property PACKAGE_PIN T28 [get_ports {DDR4_dq[54]}]
set_property PACKAGE_PIN M27 [get_ports {DDR4_dq[55]}]
set_property PACKAGE_PIN P25 [get_ports {DDR4_dq[56]}]
set_property PACKAGE_PIN L26 [get_ports {DDR4_dq[57]}]
set_property PACKAGE_PIN R26 [get_ports {DDR4_dq[58]}]
set_property PACKAGE_PIN M26 [get_ports {DDR4_dq[59]}]
set_property PACKAGE_PIN AF19 [get_ports {DDR4_dq[5]}]
set_property PACKAGE_PIN T25 [get_ports {DDR4_dq[60]}]
set_property PACKAGE_PIN K26 [get_ports {DDR4_dq[61]}]
set_property PACKAGE_PIN T26 [get_ports {DDR4_dq[62]}]
set_property PACKAGE_PIN J25 [get_ports {DDR4_dq[63]}]
set_property PACKAGE_PIN AG13 [get_ports {DDR4_dq[6]}]
set_property PACKAGE_PIN AE19 [get_ports {DDR4_dq[7]}]
set_property PACKAGE_PIN AH17 [get_ports {DDR4_dq[8]}]
set_property PACKAGE_PIN AG21 [get_ports {DDR4_dq[9]}]
set_property PACKAGE_PIN AG17 [get_ports {DDR4_dqs_t[0]}]
set_property PACKAGE_PIN AG16 [get_ports {DDR4_dqs_c[0]}]
set_property PACKAGE_PIN AG20 [get_ports {DDR4_dqs_t[1]}]
set_property PACKAGE_PIN AH19 [get_ports {DDR4_dqs_c[1]}]
set_property PACKAGE_PIN AC28 [get_ports {DDR4_dqs_t[2]}]
set_property PACKAGE_PIN AD27 [get_ports {DDR4_dqs_c[2]}]
set_property PACKAGE_PIN AF24 [get_ports {DDR4_dqs_t[3]}]
set_property PACKAGE_PIN AF23 [get_ports {DDR4_dqs_c[3]}]
set_property PACKAGE_PIN Y24 [get_ports {DDR4_dqs_t[4]}]
set_property PACKAGE_PIN AA23 [get_ports {DDR4_dqs_c[4]}]
set_property PACKAGE_PIN Y28 [get_ports {DDR4_dqs_t[5]}]
set_property PACKAGE_PIN Y27 [get_ports {DDR4_dqs_c[5]}]
set_property PACKAGE_PIN U27 [get_ports {DDR4_dqs_t[6]}]
set_property PACKAGE_PIN U28 [get_ports {DDR4_dqs_c[6]}]
set_property PACKAGE_PIN P26 [get_ports {DDR4_dqs_t[7]}]
set_property PACKAGE_PIN N27 [get_ports {DDR4_dqs_c[7]}]
set_property PACKAGE_PIN AC22 [get_ports {DDR4_odt[0]}]
set_property PACKAGE_PIN AC24 [get_ports {DDR4_reset_n[0]}]
set_property PACKAGE_PIN AB23 [get_ports {sys_clk_clk_p[0]}]
set_property PACKAGE_PIN AC23 [get_ports {sys_clk_clk_n[0]}]
set_property IOSTANDARD LVDS15 [get_ports {sys_clk_clk_n[0]}]
set_property IOSTANDARD LVDS15 [get_ports {sys_clk_clk_p[0]}]
create_clock -period 5.000 -name sys_clk -waveform {0.000 2.500} [get_ports {sys_clk_clk_p[0]}]
set_property PACKAGE_PIN G26 [get_ports {cam1_gpio[0]}]
set_property IOSTANDARD LVCMOS15 [get_ports {cam1_gpio[0]}]
set_property PULLUP true [get_ports {cam1_gpio[0]}]
set_property PACKAGE_PIN G27  [get_ports cam1_i2c_scl_io]
set_property PACKAGE_PIN F28 [get_ports cam1_i2c_sda_io]
set_property IOSTANDARD LVCMOS15 [get_ports cam1_i2c_scl_io]
set_property IOSTANDARD LVCMOS15 [get_ports cam1_i2c_sda_io]
set_property PULLUP true [get_ports cam1_i2c_scl_io]
set_property PULLUP true [get_ports cam1_i2c_sda_io]
set_property PACKAGE_PIN U23 [get_ports mipi_phy_if_0_clk_p]
set_property PACKAGE_PIN T23 [get_ports mipi_phy_if_0_data_p[0]]
set_property PACKAGE_PIN R23 [get_ports mipi_phy_if_0_data_p[1]]
set_property PACKAGE_PIN L23 [get_ports mipi_phy_if_0_data_p[2]]
set_property PACKAGE_PIN M22 [get_ports mipi_phy_if_0_data_p[3]]
set_property IOSTANDARD MIPI_DPHY [get_ports mipi_phy_if_0_clk_p]
set_property IOSTANDARD MIPI_DPHY [get_ports mipi_phy_if_0_clk_n]
set_property IOSTANDARD MIPI_DPHY [get_ports mipi_phy_if_0_data_p[0]]
set_property IOSTANDARD MIPI_DPHY [get_ports mipi_phy_if_0_data_n[0]]
set_property IOSTANDARD MIPI_DPHY [get_ports mipi_phy_if_0_data_p[1]]
set_property IOSTANDARD MIPI_DPHY [get_ports mipi_phy_if_0_data_n[1]]
set_property IOSTANDARD MIPI_DPHY [get_ports mipi_phy_if_0_data_p[2]]
set_property IOSTANDARD MIPI_DPHY [get_ports mipi_phy_if_0_data_n[2]]
set_property IOSTANDARD MIPI_DPHY [get_ports mipi_phy_if_0_data_p[3]]
set_property IOSTANDARD MIPI_DPHY [get_ports mipi_phy_if_0_data_n[3]]
set_property CLOCK_REGION X3Y0 [get_cells -hier -filter {name =~ *mipi_csi2_rx_subsyst_1/inst/phy/inst/inst/rxbyteclkhs_buf}]
set_property CLOCK_DEDICATED_ROUTE FALSE [get_nets -hier -filter {name =~ *mipi_csi2_rx_subsyst_0/inst/phy/inst/inst/*/inst/BANK_WRAPPER_INST0/fifo_wr_clk[0]}]

應用軟件將基于 Vitis 統一軟件平臺進行開發，負責執行以下關鍵任務：

• 配置攝像頭（借助 ALINX 提供的初始化文件）。
• 配置視頻時序控制器（VTC），輸出 720p 所需的同步信號。
• 配置 Demosaic IP，實現正確的顏色重建。
• 通過 GPIO 控制信號啟動攝像頭。
• 配置 VDMA 與 DDR 進行高效讀寫。

完整軟件項目已上傳至我的 GitHub，可供參考與復用。

#include <stdio.h>
#include "math.h"
#include <ctype.h>
#include <stdlib.h>
#include "xil_types.h"
#include "xil_cache.h"
#include "xparameters.h"
#include "xiicps.h"
#include "i2c/PS_i2c.h"
#include "demosaic/demosaic.h"
#include "cam_config.h"
#include "config.h"
#include "sleep.h"

#include "xil_cache.h"

#include "xgpiops.h"
#include "xscugic.h"
#include "vtc.h"
#include "xaxivdma.h"
#include "xaxivdma_i.h"

//#include "ff.h"
/* ------------------------------------------------------------ */
/*				Global Variables								*/
/* ------------------------------------------------------------ */

#define LED_MIO	25
#define CAM1_EMIO	26
#define CAM2_EMIO	27

XAxiVdma vdma;
XAxiVdma_DmaSetup vdmaDMA;
XAxiVdma_Config *vdmaConfig;

XVtc Vtc_inst;

//static int WriteError;

int wr_index=0;
int rd_index=0;


XIicPs ps_i2c0;
XIicPs ps_i2c1;
XGpioPs GPIO_PTR ;


int PsGpioSetup() ;

/*
 * Framebuffers for video data
 */

u8 frameBuf0[1][DEMO_MAX_FRAME] __attribute__ ((aligned(4096)));
u8 *pFrames0;


void InitVideoFmt(XIicPs *IicInstance,int w, int h)
{

	i2c_reg16_write(IicInstance, 0x36, 0x3808, (w>>8)&0xff);
	i2c_reg16_write(IicInstance, 0x36, 0x3809, (w>>0)&0xff);
	i2c_reg16_write(IicInstance, 0x36, 0x380a, (h>>8)&0xff);
	i2c_reg16_write(IicInstance, 0x36, 0x380b, (h>>0)&0xff);

}

void InitDisplay()
{
    Vtc_init(&Vtc_inst,VMODE_1280x720);

}

int main(void)
{

	int i;
    int Status;

	PsGpioSetup() ;

    for (i = 0; i < 1; i++)
	{
		pFrames0 = frameBuf0[i];
	}

	demosaic_init(XPAR_V_DEMOSAIC_0_BASEADDR,VIDEO_COLUMNS,VIDEO_ROWS);

	i2c_init(&ps_i2c0,100000);

    XGpioPs_WritePin(&GPIO_PTR, CAM1_EMIO, 1) ;
	usleep(500000);
	XGpioPs_WritePin(&GPIO_PTR, CAM1_EMIO, 0) ;
	usleep(500000);
	XGpioPs_WritePin(&GPIO_PTR, CAM1_EMIO, 1) ;
	usleep(500000);

	sensor_init(&ps_i2c0);
    InitVideoFmt(&ps_i2c0,VIDEO_COLUMNS,VIDEO_ROWS);



	InitDisplay();

	xil_printf("config done!rn");

    vdmaConfig = XAxiVdma_LookupConfig(XPAR_AXI_VDMA_0_BASEADDR);
	XAxiVdma_CfgInitialize(&vdma, vdmaConfig, vdmaConfig->BaseAddress);
	//video = VMODE_1280x720;
	vdmaDMA.FrameDelay = 0;
	vdmaDMA.EnableCircularBuf = 1;
	vdmaDMA.EnableSync = 0;
	vdmaDMA.PointNum = 0;
	vdmaDMA.EnableFrameCounter = 0;

	vdmaDMA.VertSizeInput = 720;
	vdmaDMA.HoriSizeInput = (1280)*3;
	vdmaDMA.FixedFrameStoreAddr = 0;
	vdmaDMA.FrameStoreStartAddr[0] = (u32)  pFrames0[0];
	vdmaDMA.Stride = (1280)*3;

	XAxiVdma_DmaConfig(&vdma, XAXIVDMA_WRITE, &(vdmaDMA));
    XAxiVdma_DmaSetBufferAddr(&vdma, XAXIVDMA_WRITE,vdmaDMA.FrameStoreStartAddr);

	XAxiVdma_DmaConfig(&vdma, XAXIVDMA_READ, &(vdmaDMA));
	XAxiVdma_DmaSetBufferAddr(&vdma, XAXIVDMA_READ,vdmaDMA.FrameStoreStartAddr);


	XAxiVdma_DmaStart(&vdma, XAXIVDMA_WRITE);
	//Status = XAxiVdma_StartParking(&vdma, 0, XAXIVDMA_WRITE);
	XAxiVdma_DmaStart(&vdma, XAXIVDMA_READ);
	//XAxiVdma_StartParking(&vdma, 0, XAXIVDMA_READ);

	while(1){
		XGpioPs_WritePin(&GPIO_PTR, LED_MIO, 0) ;
		usleep(500000);
		XGpioPs_WritePin(&GPIO_PTR, LED_MIO, 1) ;
		usleep(500000);
	}


	return 0;
}


int PsGpioSetup()
{
	XGpioPs_Config *GPIO_CONFIG ;
	int Status ;


	GPIO_CONFIG = XGpioPs_LookupConfig(XPAR_XGPIOPS_0_DEVICE_ID) ;

	Status = XGpioPs_CfgInitialize(&GPIO_PTR, GPIO_CONFIG, GPIO_CONFIG->BaseAddr) ;
	if (Status != XST_SUCCESS)
	{
		return XST_FAILURE ;
	}

	XGpioPs_SetDirectionPin(&GPIO_PTR, LED_MIO, 1) ;
	XGpioPs_SetOutputEnablePin(&GPIO_PTR, LED_MIO, 1) ;

	return XST_SUCCESS ;
}

ILA 驗證

當系統軟件運行時，我們可以借助 ILA 來驗證圖像處理流水線是否按預期工作。

這些 ILA 在系統優化與調試過程中也發揮著關鍵作用。

在 Vivado 硬件管理器中，每個 ILA 會被映射為一個數字編號，映射關系如下：

• ILA1：Memory ILA
• ILA2：Output ILA
• ILA3：LCD LVDS ILA
• ILA4：Video ILA

驗證的第一步是監控 AXI4-Stream to Video Out 模塊的狀態信號。

該 IP 會輸出多個指示信號，用于表征 AXI 視頻流與視頻時序信號是否同步。

如果輸入的視頻時序存在不匹配或不穩定的情況，該模塊將無法鎖定，導致視頻無法輸出。

由于該模塊內部包含?FIFO 存儲器，我們可以通過 ILA 觀察其上溢和下溢狀態信號。這些信號對于診斷流水線中的數據不足（data starvation）或背壓（backpressure）等性能問題尤為重要，能夠指導我們改進存儲帶寬或緩沖策略。

在?ILA1（即 Output ILA）上觀察這些信號，可以看到包含視頻數據的 AXI Stream 信號與視頻時序控制器生成的時序信號已經保持同步。如果 AXI Stream 信號格式不匹配（例如視頻格式不符），AXI4 Stream to Video Out 模塊將無法完成同步鎖定。

驗證過程的下一步是檢查 LCD LVDS 輸出接口。該階段的關鍵狀態指示可以確認內部時鐘是否鎖定，以及接口是否成功啟用向顯示屏傳輸數據。監控這些信號，有助于確保序列化視頻流被正確生成并傳輸至 LCD 面板，若出現時鐘錯誤或鏈路未啟用等問題，也能迅速定位。

在驗證圖像處理通路本身時，首先要檢查的是MIPI CSI-2 RX 子系統的視頻輸出。

在此階段，我們應該觀察到每個時鐘周期輸出 4 像素的 10 bit 原始數據。如果相機配置或 MIPI 接口存在問題，通常會在此處顯現為無視頻輸出或格式異常。驗證此輸出有助于確認相機初始化是否正確以及 MIPI 鏈路是否正常建立。

MIPI CSI-2 RX 子系統的輸出會送入Demosaic去馬賽克模塊，它會將 Bayer 格式的 10 位原始像素轉換為 30 位 RGB 格式（每個顏色通道 10 位）。由于流水線保持每個時鐘處理 4 像素的吞吐量，去馬賽克模塊輸出的 AXI4-Stream 數據總寬度為 120 位（4 像素×30 位），在維持高吞吐量的同時提供完整重構的色彩數據。

LCD 顯示屏需要?24 位 RGB 像素（每個顏色通道 8 位）。為滿足這一要求，AXI 子集轉換器將每像素深度從 30 位壓縮至 24 位。系統繼續保持每個時鐘處理 4 像素的速率，因此轉換器輸出總線寬度為 96 位（4 像素×24 位），與下游視頻輸出路徑的格式要求完全匹配。

在寫入路徑上，我們可以觀察到 AXI4 總線將處理后的視頻幀寫入 DDR 存儲器的過程。這些傳輸由 VDMA 發起，它作為 AXI4-Stream 視頻流水線與 AXI4 存儲器映射接口的橋梁，通過片上網絡（NoC）實現幀數據的高效存儲。監控這一過程可確保幀緩沖正確寫入存儲器，供后續讀取顯示。

讀取路徑始于 VDMA 通過 NoC 發起 AXI4 讀操作，從 DDR 存儲器中獲取視頻幀。這些操作將存儲的幀數據重新送回 AXI4-Stream 域，使其能在流水線中繼續流向顯示端。觀察這些 AXI4 讀操作可以確認存儲器訪問功能正常，且?guī)瑪?shù)據的獲取與視頻輸出時序保持同步。

圖像處理流水線的最后環節是?VDMA 輸出的 AXI4-Stream 信號，該接口每個時鐘周期傳輸 1 個像素。該數據流輸入 AXI4-Stream to Video Out 模塊，與時序信號同步后輸出至顯示端。這一環節標志著系統從基于內存的緩沖機制向?qū)崟r(shí)視頻輸出的轉換，至此，整個圖像處理流程閉環完成。

通過觀測上述所有 ILA 信號，我們能夠深入了解圖像處理流水線的內部運行狀態，有效排查和定位可能出現的各類問題。

通常這些問題可追溯至軟件配置錯誤或單個 IP 核模塊參數設置不當——在早期系統搭建和集成階段尤為常見。

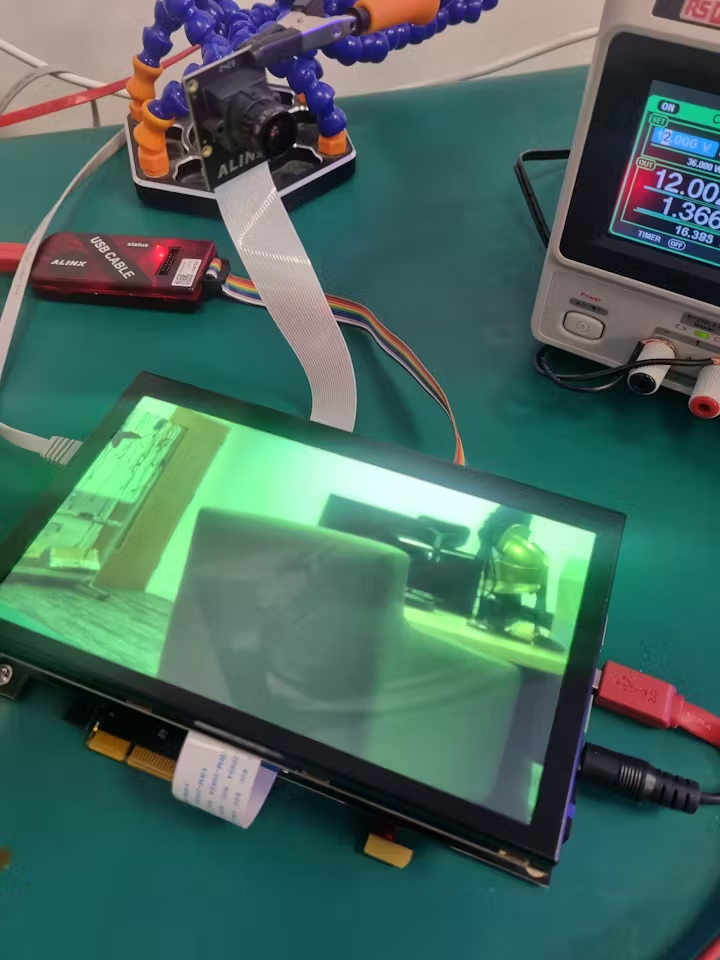

當然，判斷系統是否正常工作的最直觀方式仍然是——屏幕上成功顯示出圖像。但當遇到異常情況時，ILA 提供的深層信號可見性將成為故障診斷的關鍵工具。

總結

在本項目中，我們探討了如何在 Versal AI Edge 器件上構建基礎的圖像處理流水線并驗證其功能。

無論是圖像識別、智能駕駛，還是工業檢測，只要有圖像數據的地方，就離不開這條看不見的流水線。而我們今天所做的，就是讓它“可見”。

通過利用?ChipScope 及 ILA，我們能夠觀察并驗證設計中的關鍵點，確保每個階段都按預期運行。這種實時可視化功能使我們能夠快速有效地識別在集成或應用階段系統可能出現的問題及其根本原因，使后續的開發過程變得更加順暢、可靠。

芯驛電子自 2012 年成立以來，旗下 AUMO 與 ALINX 兩大品牌，在智能車載與 FPGA 行業解決方案領域持續深耕。
