晨控CK-UR12與西門子PLC配置Modbus TCP通訊連接操作手冊

晨控CK-UR12系列作為晨控智能工業級別RFID讀寫器,支持大部分工業協議如RS232、RS485、以太網。支持工業協議Modbus RTU、Modbus TCP、Profinet、EtherNet/lP、EtherCat以及自由協議TCP/IP等。

本期主題：圍繞CK-UR12產品的TCP通訊協議與西門子PLC進行通訊配置說明。

0、準備階段

l?RFID讀卡器配置軟件：RFID_TOOL

l?編程軟件：博圖V14

l?RFID讀寫器：CK-UR12-E00

l?PLC：西門子系列PLC

l?通訊協議：Modbus TCP

l?連接方式：以太網

配置設置：

1、連接設備

打開配置軟件，搜索設備后，

選擇設備連接

2、設置讀卡器參數

（1）可根據需要設置讀卡器功率大小，保存后刷新即可

（2）讀取區域及盤存模式

盤存模式可以同時識別獲取到多個標簽，選擇對應的標簽進行讀取操作。

盤點到標簽后選定標簽，操作讀標簽USE區數據

盤點到標簽后選定標簽，操作讀標簽EPC區數據

3、通訊設置

設定PLC中通訊讀卡器的IP

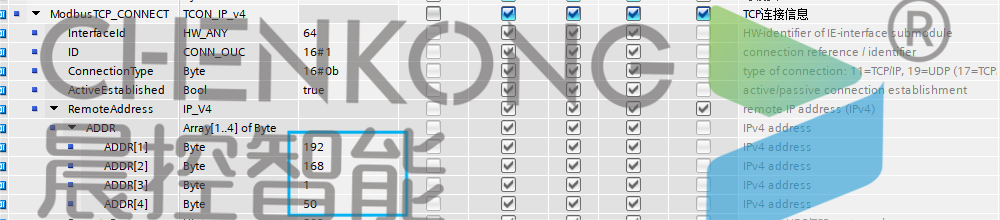

打開ModbusTCPDB->ModbusTCP_CONNECT->RemoteAddress->ADDR

4、下載程序到PLC，讀卡器連接成功亮綠燈。

5、功能塊使用說明

（1）寫操作例子

1先將數據寫入寫數據塊中

2觸發寫入操作

3等待操作完成置位，即數據寫入到標簽完成

（2）讀操作例子

1觸發讀取操作

2等待讀取操作完成

3讀取完成后在讀數據塊中取讀取到的數據
