檢測NE555脈沖發生器產生的頻率

一、前言

1.1 功能介紹

在許多工業應用、機械控制以及實驗設備中，準確測量和監控信號的頻率或轉速是確保系統正常運行、提高生產效率以及實現精確控制的關鍵。頻率作為信號的基本參數之一，直接反映了信號的變化速率，而轉速則通常通過測量旋轉物體的頻率來間接獲得。

為了實現對頻率和轉速的精確測量，本項目采用了STC90C51微控制器，結合定時器和外部中斷技術，檢測NE555脈沖發生器產生的脈沖信號頻率。NE555作為一種廣泛使用的模擬定時器芯片，能夠通過配置外部電阻和電容參數產生穩定的脈沖信號，其頻率可根據需要進行調整。因此，利用NE555脈沖發生器可以模擬不同頻率的輸入信號，用于測試STC90C51的頻率測量功能。

在項目中，STC90C51微控制器通過定時器設置合適的計時周期，并利用外部中斷捕捉NE555脈沖信號的上升沿或下降沿。通過記錄定時器計數值和中斷觸發次數，可以計算出輸入信號的頻率。此外，根據項目需求，還可以進一步將頻率信息轉換為轉速值，實現轉速的精確測量和監控。

本項目的開發背景體現了對精確頻率測量和轉速監控技術的迫切需求。通過結合STC90C51微控制器和NE555脈沖發生器的技術優勢，本項目實現一種高效、精確的頻率和轉速測量系統。該系統不僅可以用于工業生產和機械控制等領域，還可以為科學實驗和教學提供有力的支持。同時，本項目的實施還將促進微控制器和定時器技術在信號處理和控制領域的應用和發展。

1.2 NE555介紹

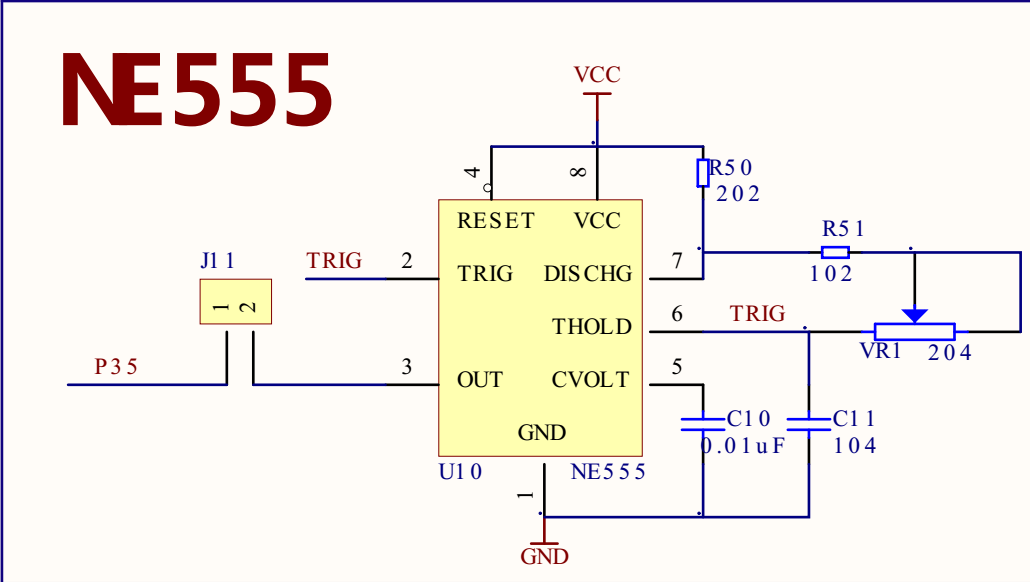

NE555是一款經典的集成電路，屬于555系列定時器芯片的一種型號，在1971年由Signetics Corporation發布。作為一款多功能的定時器芯片，NE555在電子領域有著廣泛的應用，包括脈沖信號發生、定時控制、波形產生等場景。

1. 基本功能
   • NE555可以作為一個脈沖發生器，通過外部電阻和電容的配置，產生穩定的脈沖信號。
   • 它還廣泛應用于定時器、頻率計、脈寬調制（PWM）等電子電路中。
2. 主要特點
   • 設計簡單：NE555的設計使其易于使用，且具備穩定可靠的性能。
   • 操作電源范圍廣：操作電源范圍極大，可以與TTL、CMOS等邏輯電路配合，輸出電平及輸入觸發電平，均能與這些系列邏輯電路的高、低電平匹配。
   • 高精度與穩定性：計時精確度高、溫度穩定度佳，且價格便宜。
   • 強輸出能力：輸出端的供給電流大，可直接推動多種自動控制的負載。
3. 工作原理
   • NE555的工作原理主要涉及到兩個階段：充電和放電階段。通過內部的電壓比較器和控制放大器，以及RS觸發器，根據觸發閾值和復位閾值的比較結果，使觸發器內部的RS鎖存器和復位觸發器狀態發生變化，從而改變輸出電平。
   • 在充放電過程中，電容的充電和放電時間可以根據外部電路的設計進行控制，從而實現不同的計時和脈沖頻率。
4. 引腳功能
   • NE555是8腳時基集成電路，各引腳功能包括地線、觸發點、輸出、重置、控制、重置鎖定、放電和正電源電壓端。這些引腳允許用戶通過外部電路配置來實現各種功能。
5. 市場應用由于其穩定度高、精度高、溫度穩定性好等優點，NE555在市場上非常受歡迎。主流品牌如TI、ST等都有生產，并且廣泛應用于各種電子設備中。

NE555是一款功能強大、設計簡單、穩定可靠的集成電路芯片，其作為脈沖發生器在電子領域有著廣泛的應用，特別是在需要精確控制時間、頻率和脈沖寬度的場景中。

二、代碼實現

2.1 main.c

#include <reg51.h>
#include <INTRINS.H>
#include "delay.h"
#include "type.h"
#include "uart.h"
#include "ds1302.h"
#include "pcf8591.h"
//#include "key.h"
//#include "led.h"
#include "timer.h"
//#include "exti.h"
//#include "infrared.h"
//#include "ds18b20.h"
//#include "at24c02.h"

u32 time1_cnt=0; //記錄計數器1收到的外部脈沖數量
u32 time0_cnt=0; //記錄定時器0的超時時間次數
u32 Freq=0;
int main()
{
    Timer0_16bit_Init(50000); //初始化定時器0，定時50ms一次
    Timer1_16bit_CntMode_Init(); //初始化計數器1
    while(1)
    {
        if(TR0==0) //當定時器0停止時，表示1秒鐘時間到達
        {
            Freq=time1_cnt+(TH1<<8|TL1); //得到1秒鐘內計算的脈沖數
            time1_cnt=0;//清除脈沖計數
            TH1=0; //將計數器的值清零
			TL1=0;
            TR0=1; //開啟定時器0
            TR1=1; //開啟計數器1
        }
        LED_DisplayNumber(Freq);
    }
}

2.2 timer.c

#include "timer.h"
/*
配置定時器0工作在16位定時器模式
51單片機標準架構下一個機器周期是 12個時鐘周期，也就是12/11059200秒。(11.059200是晶振頻率)
定時器每過一個機器周期的時間，也就是12/11059200秒，計數器自動加1。
通過計算得知，定時器+1的時間: 12/11.059200=1.085069us
如果定時器工作在16位模式下,最大值可以存放:0~65535
那么最大的定時時間就可以得知:65535*1.085069=71,109.996915us=71.109996915ms
如果要定時1000us,那么公式:x*1.085069=1000 ->1000/1.085069=921  ,
通過公式，計算出定時器需要+921次剛好得到1000us。
但是單片機工作在16位模式情況下,需要加滿65535才能溢出，所以需要給定時器賦初值。
65535-921=64614,這樣定時器就可以從64614開始計數，當計數到65535時，定時器就會溢出，
TF0就會置1，這時剛好經過1000us時間。
那么定時器就可以這樣賦值:
u16 t0_data=64614;
TH0=t0_data>>8;
TL0=t0_data;
*/
u16 T0_Update_data;//定時器0的初始值
void Timer0_16bit_Init(u16 us)
{
    //當前實驗板上的晶振實際頻率為: 12MHZ
    u16 val=us/(12/12); //得到計數的時間,只要整數部分
    T0_Update_data=65535-val; //得到重裝載值
    TMOD&=0xF0;		//清除配置
    TMOD|=0x01;     //配置定時器0工作在16位定時器模式
    TH0=T0_Update_data>>8; //定時器0高位重裝值
    TL0=T0_Update_data;    //定時器0低位重裝值
    EA=1;                  //開啟總中斷
    ET0=1;                 //開啟定時器0溢出中斷
    TR0=1;                 //開啟定時器0
}

//定時器0的重裝值更新函數
void Timer0_Update(void)
{
    TH0=T0_Update_data>>8; //定時器0高位重裝值
    TL0=T0_Update_data;    //定時器0低位重裝值
}

u16 T1_Update_data;//定時器1的初始值
void Timer1_16bit_Init(u16 us)
{
    //當前實驗板上的晶振實際頻率為: 11.956MHZ
    u16 val=us/(12/11.956); //得到計數的時間,只要整數部分
    T1_Update_data=65535-val; //得到重裝載值
    TMOD&=0x0F;		       //清除配置
    TMOD|=0x10;            //配置定時器1工作在16位定時器模式
    TH1=T1_Update_data>>8; //定時器1高位重裝值
    TL1=T1_Update_data;    //定時器1低位重裝值
    EA=1;                   //開啟總中斷
    ET1=1;                  //開啟定時器1溢出中斷
    TR1=1;                 //啟動定時器1
}

//定時器1的重裝值更新函數
void Timer1_Update(void)
{
    TH1=T1_Update_data>>8; //定時器1高位重裝值
    TL1=T1_Update_data;    //定時器1低位重裝值
}

/*
配置定時器0工作在8位自動重裝載模式
注意,時間不能超過定時器最大時間
255*(12/11.059200)=276us
*/
void Timer0_8bit_Init(u16 us)
{
    //當前實驗板上的晶振實際頻率為: 11.956MHZ
    u16 val=us/(12/11.956); //得到計數的時間,只要整數部分
    TMOD&=0xF0;		//清除配置
    TMOD|=0x02;     //配置定時器0工作在8位自動重載模式
    TL0=TH0=255-val;//得到重裝載值;
    EA=1;           //開啟總中斷
    ET0=1;          //開啟定時器0溢出中斷
    TR0=1;          //啟動定時器0
}


/*
配置定時器1初始化為16位計數器模式
*/
void Timer1_16bit_CntMode_Init(void)
{
    //當前實驗板上的晶振實際頻率為: 12MHZ
    TMOD&=0x0F; //清除配置
    TMOD|=0x50; //配置定時器1工作在16位計數器模式
    EA=1;       //開啟總中斷
    ET1=1;      //開啟定時器1溢出中斷
    TR1=1;      //啟動定時器1
}

extern u32 time1_cnt; //記錄計數器1收到的外部脈沖數量
extern u32 time0_cnt; //記錄定時器0的超時時間次數

/*
定時器0的中斷服務函數
*/
void TIM0_IRQHandler(void) interrupt 1
{
    time0_cnt++;
    //定時器0配置50ms超時一次，超時次數到達20次表示1秒鐘時間到達
    if(time0_cnt==20)
    {
        time0_cnt=0;
        TR0=0; //關閉定時器0
		TR1=0; //關閉計數器1
    }
    Timer0_Update(); //定時器0的重裝載
}

/*
定時器1的中斷服務函數
*/
void TIM1_IRQHandler(void) interrupt 3  //定時器1
{
    //當前計數器配置為16位模式，進入一次中斷就表示計數了65536次
    time1_cnt+=65536;
}

2.3 timer.h

#ifndef TIMER_H
#define TIMER_H
#include <reg51.h>
#include "delay.h"
#include "key.h"
#include "type.h"
#include "led.h"
#include "uart.h"
void Timer0_16bit_Init(u16 us);
void Timer0_Update(void);
void Timer1_16bit_Init(u16 us);
void Timer1_Update(void);
void Timer0_8bit_Init(u16 us);
void Timer1_16bit_CntMode_Init(void);
#endif
