STC89C52+HX711完成電子秤設計

一、項目背景

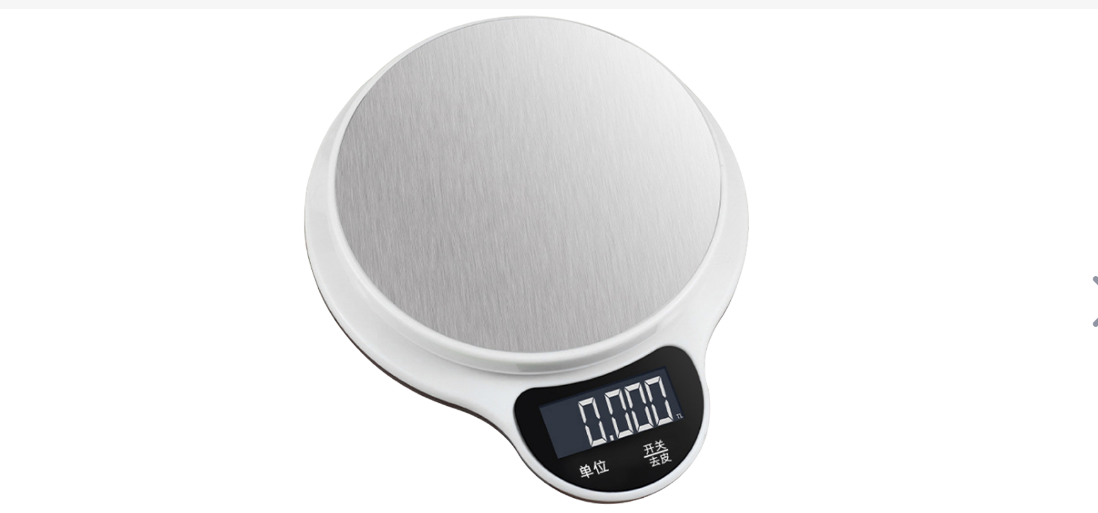

電子秤是一種通過傳感器測量物體質量的設備，被廣泛應用于商業和工業領域。傳統的機械秤已經逐漸被電子秤取代，因?yàn)殡娮映泳哂懈叩木?、更方便的使用和更多的功能?/p>

本項目利用STC89C52單片機和HX711模塊完成電子秤設計，具有去皮功能、累加功能以及LCD1602顯示屏顯示實時稱重數據。通過HX711模塊實現對物品重量的精確測量；支持去皮功能，可以在測量前將容器的重量減去，得到凈重；具備累加功能，可以記錄多次測量結果并進行累加；使用LCD1602顯示屏實時顯示當前稱重數據，方便用戶查看。

該電子秤實現了基本稱重功能和去皮功能?；痉Q重功能指的是通過傳感器測量物體質量并顯示結果。HX711模塊連接到電子秤上的傳感器，通過讀取HX711模塊輸出的數字信號來獲取物體的重量數據。STC89C52單片機通過串行通信協議與HX711模塊進行通信，并從中獲取到稱重數據。然后，通過控制LCD1602顯示器，將稱重結果以可讀的方式顯示在LCD屏幕上。用戶可以清晰地看到物體的重量。

除了基本稱重功能，該電子秤還具有去皮功能。當用戶按下獨立按鍵時，系統將自動記錄當前的稱重值為皮重。之后，無論在物體放置前還是放置后按下獨立按鍵，系統都會自動去除皮重，并顯示凈重。這樣可以方便地進行物體重量的測量，而無需手動計算。

整個系統的核心是STC89C52單片機，負責與HX711模塊和LCD1602顯示器進行通信，并控制顯示內容和去皮功能。該設計不僅簡單實用，而且具有良好的可擴展性和穩定性，適用于各種實際應用場景，如商業稱重、食品加工等。

二、項目設計思路

【1】硬件設計思路：

本項目采用STC89C52單片機作為核心控制器，HX711模塊作為傳感器，以及LCD1602顯示屏和獨立按鍵作為用戶接口。

整個系統的連接方式如下：

將PD_SCK引腳連接到P1.5引腳（中斷0），DOUT引腳連接到P1.6引腳（中斷1），這兩個引腳用于與HX711模塊進行SPI通信。LCD1602顯示屏數據線DB0-DB7分別連接到P0.0-P0.7引腳，RS（寄存器/數據選擇）引腳連接至P2.0引腳，R/W（讀寫模式選擇）引腳連接至P2.1引腳，E（使能）引腳連接至P2.2引腳，這些引腳用于控制LCD1602顯示器上的文本顯示。獨立按鍵引腳連接至P3.2引腳，用于觸發去皮功能。

【2】軟件設計思路：

（1）初始化 LCD1602 顯示器。設置顯示模式、清除顯示、光標復位等。

（2）初始化 HX711 模塊。通過 SPI 通信協議與模塊建立連接，設置增益和偏移量等參數。

（3）建立中斷服務程序。P1.5和P1.6引腳在正常工作時，都是高電平狀態，但當需要進行SPI通信時，需要向這兩個引腳分別輸出規定的低電平與高電平。可以通過設置中斷服務程序，在需要進行SPI通信的時候向P1.5和P1.6引腳分別輸出指定的電平。當SPI通信完成后，恢復高電平狀態。

（4）定義數據結構體。在程序中定義一個數據結構體，包含去皮函數的標志位、去皮值以及重量值等變量。當需要對秤進行去皮操作時，可以通過修改該數據結構體中的參數來實現。

（5）測量重量并顯示結果。通過調用HX711模塊的函數讀取傳感器的模擬信號，并將其轉換為數字信號。然后再通過數學運算計算出物體的重量，并將其轉換成字符串的形式依次顯示在LCD1602顯示屏上的第一行和第二行。

（6）實現去皮功能。當用戶按下獨立按鍵時，首先判斷是否已經進行過去皮操作，如果沒有就記錄當前稱重值為皮重值。之后，每次測量重量時都從當前重量中減去去皮值，得到凈重值。

（7）主程序循環執行。主程序通過延時函數實現循環執行的功能。在這個過程中，不斷測量重量并顯示結果，同時根據用戶輸入實現去皮功能。

本項目的硬件設計采用STC89C52單片機、HX711模塊、LCD1602顯示屏和獨立按鍵。軟件設計主要包括初始化程序、中斷服務程序、重量測量與顯示程序、去皮函數和主程序等部分。通過完美地結合硬件和軟件的功能，可以實現電子秤的基本稱重和去皮功能，并且具有較高的精度和穩定性。

三、項目代碼編寫

#include <reg52.h>
#include <intrins.h>

// 定義LCD1602相關引腳
sbit RS = P2^0;   // RS引腳
sbit RW = P2^1;   // RW引腳
sbit E = P2^2;    // E引腳
sbit DATA = P0;   // 數據線引腳

// 定義HX711相關引腳
sbit PD_SCK = P1^5;   // 時鐘引腳
sbit DOUT = P1^6;     // 數據引腳

// 定義獨立按鍵引腳
sbit KEY = P3^2;

// 定義全局變量
bit tareFlag = 0;     // 去皮操作標志位
long tareValue = 0;   // 去皮值

// LCD1602寫命令
void LcdWriteCmd(unsigned char cmd) {
    RS = 0;
    RW = 0;
    DATA = cmd;
    _nop_();
    E = 1;
    _nop_();
    E = 0;
    _nop_();
}

// LCD1602寫數據
void LcdWriteData(unsigned char dat) {
    RS = 1;
    RW = 0;
    DATA = dat;
    _nop_();
    E = 1;
    _nop_();
    E = 0;
    _nop_();
}

// LCD1602初始化
void LcdInit() {
    LcdWriteCmd(0x38);   // 設置16x2顯示模式
    LcdWriteCmd(0x0c);   // 開啟光標并關閉閃爍
    LcdWriteCmd(0x06);   // 光標右移
    LcdWriteCmd(0x01);   // 清除顯示
    LcdWriteCmd(0x80);   // 設置顯示位置為第一行第一個字符
}

// HX711讀取數據
long Hx711Read() {
    unsigned char i;
    long value = 0;

    while(DOUT);

    for (i = 0; i < 24; i++) {
        PD_SCK = 1;
        value = value << 1;
        _nop_();
        if (DOUT) {
            value++;
        }
        PD_SCK = 0;
        _nop_();
    }

    for (i = 0; i < 1; i++) {
        PD_SCK = 1;
        _nop_();
        PD_SCK = 0;
        _nop_();
    }

    return value;
}

// 延時函數
void Delay(unsigned int n) {
    unsigned int i, j;

    for (i = n; i > 0; i--) {
        for (j = 110; j > 0; j--);
    }
}

// 顯示重量和去皮值
void DisplayWeight(long weight) {
    unsigned char i;
    unsigned long temp;
    unsigned char str[] = "Weight:";

    temp = weight;

    for (i = 7; i >= 0; i--) {
        str[7 - i + 7] = temp % 10 + '0';
        temp /= 10;
    }

    for (i = 0; i < 8; i++) {
        LcdWriteData(str[i]);
    }

    if (tareFlag) {
        unsigned char strTare[] = " Tare:";
        temp = tareValue;

        for (i = 7; i >= 0; i--) {
            strTare[7 - i + 6] = temp % 10 + '0';
            temp /= 10;
        }

        for (i = 0; i < 7; i++) {
            LcdWriteData(strTare[i]);
        }
    }
}

// 去皮操作
void Tare() {
    tareFlag = 1;
    tareValue = Hx711Read();
}

// 主函數
void main() {
    long weight;

    LcdInit();   // 初始化LCD1602
    Delay(5);

    while (1) {
        weight = Hx711Read();   // 讀取重量

        if (tareFlag) {
            weight -= tareValue;   // 計算凈重
        }

        DisplayWeight(weight);   // 顯示重量

        if (KEY == 0) {
            Delay(50);
            if (KEY == 0) {
                Tare();   // 執行去皮操作
                while (!KEY);
                Delay(10);
            }
        }
    }
}

項目代碼里實現了HX711傳感器讀取重量數據，并通過LCD1602模塊顯示重量信息。在引入頭文件和定義相關引腳后，通過全局變量來設置去皮操作的標志位和去皮值。定義了幾個輔助函數，包括LCD1602的寫命令和寫數據函數、LCD1602的初始化函數、HX711傳感器讀取數據函數以及延時函數。

在主函數中，進行LCD1602的初始化。進入一個無限循環，不斷讀取HX711傳感器的重量數據并顯示在LCD上。如果去皮操作的標志位被設置了，會計算凈重并顯示在LCD上。當檢測到一個按鍵按下時，執行去皮操作，并等待按鍵釋放。

四、總結

本項目是一個基于8051單片機的電子秤程序，利用HX711傳感器讀取重量數據，并通過LCD1602模塊顯示重量信息。

在項目實現過程中，進行了硬件的連接，包括將HX711傳感器與單片機相連以及將LCD1602模塊與單片機相連。然后，通過編寫相應的代碼來實現功能。

在代碼實現中，主要包括了對LCD1602的初始化和寫命令、寫數據操作的函數定義，以及對HX711傳感器的數據讀取和顯示重量的函數定義。利用全局變量設置了去皮操作的標志位和去皮值，并在主函數中通過循環不斷讀取HX711傳感器的重量數據并進行相應的處理和顯示。
