基于ESP32的健康智能機器人

Gus 2.0：用情感表達房間健康的智能機器人

在當今快節奏的生活中，人們越來越關注生活環境的舒適度。一個良好的居住環境不僅能提升生活質量，還能對身心健康產生積極影響。今天，我要向大家介紹一個非常有趣的項目——Gus 2.0，這是一個能夠通過情感表達來指示房間健康狀況的智能機器人。這個項目不僅充滿了創意，還結合了多種技術，包括傳感器技術、微控制器編程以及3D打印等。接下來，我將詳細為大家介紹Gus 2.0的設計理念、制作過程以及它的功能特點。

項目概述

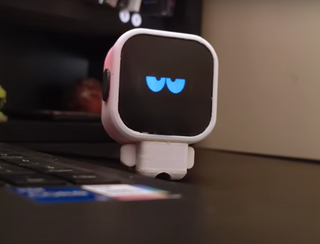

Gus 2.0是由Arpan Mondal設計的一款桌面機器人，它的主要功能是通過其富有表現力的眼睛來反映房間的健康狀況。這個機器人可以檢測溫度、濕度和空氣質量，并根據這些數據改變其眼睛的狀態。如果房間的環境不舒適，Gus 2.0的眼睛就會表現出“不開心”的樣子，比如眼瞼下垂。此外，Gus 2.0的頭頂還有一個隱藏的觸摸傳感器，用戶可以通過觸摸它來獲取具體的傳感器數據，從而了解房間環境的具體情況。

設計理念

Gus 2.0的設計理念源于對生活環境舒適度的關注。設計者希望通過一個可愛且直觀的方式來展示房間的健康狀況，而不是簡單地通過數字或圖表。這種設計不僅增加了趣味性，還讓用戶更容易理解和接受環境數據。Gus 2.0的設計目標是成為一個既能提供有用信息，又能增添生活樂趣的桌面伙伴。

制作材料與工具

在制作Gus 2.0之前，我們需要準備以下材料和工具：

• Xiao Esp32 s3（或其他小型微控制器）：這是項目的控制核心，負責處理傳感器數據并控制顯示。
• 1.12英寸OLED顯示屏：用于顯示Gus 2.0的眼睛，通過不同的顯示效果來表達情感。
• DHT22溫度和濕度傳感器：用于檢測房間的溫度和濕度。
• 空氣質量傳感器：用于檢測房間的空氣質量。
• 電容觸摸傳感器：用于檢測用戶觸摸，以便顯示傳感器數據。
• 連接線：用于連接各個組件。
• 焊接工具：用于焊接連接線。
• Fusion 360軟件：用于設計Gus 2.0的3D模型。
• 3D打印機：用于打印Gus 2.0的外殼。

制作步驟

第一步：設計模型

Gus 2.0的設計始于Fusion 360軟件。設計者首先在軟件中繪制了所有電子組件的大致形狀，以確定它們在機器人內部的布局。為了確保所有組件都能完美地放入設計的外殼中，設計者從Grabcad網站下載了所有電子組件的CAD模型。Gus 2.0的設計包括一個大大的頭部，用于容納較大的組件，以及一個可愛的小身體，用于放置微控制器。設計者還為Gus 2.0添加了小手和小腳，增加了它的可愛程度。

第二步：3D打印

設計完成后，設計者將模型導出并進行3D打印。這是設計者第一次為3D打印設計模型，效果令人滿意。然而，在實際組裝過程中，設計者發現空氣質量傳感器和溫度傳感器的安裝位置需要調整。為了解決這個問題，設計者使用鋸片小心地切除了傳感器槽的下部，為傳感器線纜提供了更多的空間。設計者還建議，如果Seeed Studio將Grove連接器放置在PCB的另一側，可能會更加方便。

第三步：焊接連接線

接下來，設計者開始焊接連接線。首先，設計者將Grove連接器的白色線剪掉（除了OLED顯示屏的連接器，因為它需要所有四根線）。然后，設計者將紅色和黑色線分別焊接在微控制器的VUSB和GND引腳上。接著，將黃色線分別焊接在D0、D1和D2引腳上。對于OLED顯示屏的連接器，設計者將白色線焊接在D4引腳上，黃色線焊接在D5引腳上。最后，將所有紅色線和黑色線分別連接在一起。為了保持整潔，設計者使用膠帶標記了每個連接器，以便后續連接組件。

第四步：測試連接

在焊接完成后，設計者將代碼上傳到微控制器，以測試所有組件是否正常工作。代碼的主要功能是根據傳感器數據計算環境的“舒適度”。它通過檢查空氣質量、濕度和溫度數據是否在預設的舒適范圍內來實現這一點。然后，代碼會根據有多少傳感器數據超出舒適范圍來計算一個“舒適度分?jǐn)?shù)”。這個分?jǐn)?shù)從0到4，0表示最舒適的環境，4表示最不舒適的環境。這個分?jǐn)?shù)決定了Gus 2.0眼睛的下垂程度。

第五步：組裝頭部

當所有組件都能正常工作后，設計者開始組裝Gus 2.0的頭部。為了使面部看起來更整潔，設計者從舊X光片上剪下一個小正方形，并將其放在OLED顯示屏上。然后，使用橡膠膠水將X光片粘在頭部的前面，并用雙面膠將OLED顯示屏粘在上面。這種設計雖然降低了顯示屏的亮度，但使外觀更加整潔。

第六步：組裝身體

接下來，設計者將腿部連接到身體上。在連接之前，設計者將微控制器放入身體內部。身體的后部有一個適配的開口，方便用戶后續通過USB-C端口上傳代碼和為項目供電。將身體與頭部連接后，設計者開始連接所有電子組件。設計者使用雙面膠將觸摸傳感器粘在頭部的頂部。

第七步：組裝傳感器

然后，設計者將空氣質量傳感器和DHT22傳感器連接到后部面板上，并使用雙面膠將它們固定在適當?shù)奈恢谩＝又?，使用橡膠膠水將后部面板粘在頭部上。在粘合之前，設計者確保所有線纜都整齊地放置在內部，并有足夠的空間。

第八步：安裝耳朵和手

最后，設計者將小手和耳朵粘在適當?shù)奈恢?。設計者使用灰色丙烯酸漆為耳朵上色，以增加對比度。完成這些步驟后，Gus 2.0就可以通過USB-C電源線供電并開始工作了。

功能特點

Gus 2.0的主要功能是通過其眼睛的狀態來表達房間的健康狀況。當空氣質量、濕度或溫度超出舒適范圍時，Gus 2.0的眼睛會表現出“不開心”的樣子，例如眼瞼下垂。這種直觀的表達方式讓用戶能夠快速了解房間環境是否舒適。此外，Gus 2.0的頭頂有一個觸摸傳感器，用戶可以通過觸摸它來獲取具體的傳感器數據。這種設計不僅增加了用戶的互動性，還使用戶能夠更詳細地了解房間環境的具體情況。

項目總結

Gus 2.0是一個非常有趣且富有創意的項目。它不僅能夠提供有用的環境數據，還能通過可愛的表情吸引用戶的注意。這個項目結合了多種技術，包括傳感器技術、微控制器編程和3D打印，展示了現代科技在日常生活中的應用。雖然在制作過程中遇到了一些小問題，但設計者通過創新的解決方案成功地完成了這個項目。Gus 2.0不僅是一個有用的工具，更是一個有趣的桌面伙伴。

未來展望

Gus 2.0的制作過程為未來的發展提供了許多可能性。設計者鼓勵大家對這個項目進行改進和擴展，添加更多的功能和特性。例如，可以增加更多的傳感器來檢測其他環境因素，或者通過無線連接將數據發送到手機或其他設備上。此外，還可以改進Gus 2.0的外觀設計，使其更加美觀和實用。

如果你對這個項目感興趣，或者有任何建議和想法，歡迎在評論區留言。讓我們一起努力，使Gus 2.0變得更加完美！

希望你喜歡這個項目，并在構建過程中找到樂趣！如果你有任何問題或需要幫助，歡迎在評論區交流。
