對講機是一種適用于相對固定場景，且滿足頻繁通話需求的雙向移動通信工具，同時也是一種集群通信的終端設備。對講機具有操作簡便、靈活快速、成本低廉的特點，在公共安全、生產調度、工程施工等許多不同的場景和業務中被廣泛應用。根據不同的產品類型，對講機可細分為模擬對講機和數字對講機。

模擬對講機：是將語音、信號以連續波方式調制到對講機載頻上，利用電磁波傳輸聲音的模擬電信號，進而能在一定范圍內進行實時對話的通信設備。

數字對講機：是將語音信號數字化，以數字編碼形式傳播的對講機。其基本原理是先把模擬語音轉換成數字信號，經過數字信號處理后，再調制到射頻上去進行傳輸。除了上述的數字對講機，在通信領域中，另外還有一種公網對講機，可借助公共網絡實現語音和數據傳輸，它與數字對講機一樣，都是采用數字信號傳輸，具有較好的抗干擾能力和語音清晰度。

到2024年，全球對講機市場規模為43億美元，預計從2025年到2034年將以9.4% 的復合年增長率增長。與模擬對講機不同，數字對講機將用戶的聲音數字化傳輸，具有更好的音頻質量和數字糾錯功能。憑借這些優勢，數字對講機在市場上的競爭力不斷提升，預計到2034年，數字對講機市場將超過55億美元。

2025年1月，某國內頭部通信廠商推出了運動對講機，它不僅專為滑雪、騎行和其它有氧運動而設計，還是國內首發。該對講機支持4G全網通，可實現全國5000公里對講，搭配獨立的降噪芯片，音頻使用艾為K類音頻PA，使用者在時速60公里下運動也能聽清晰。

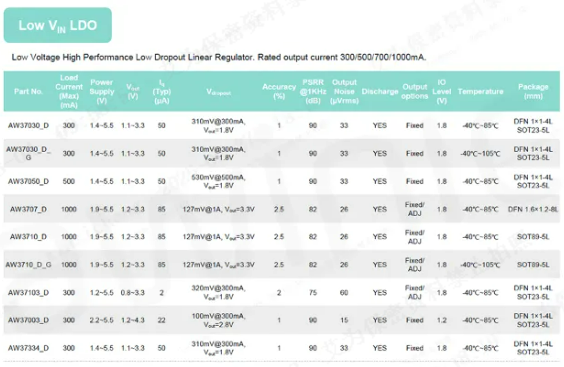

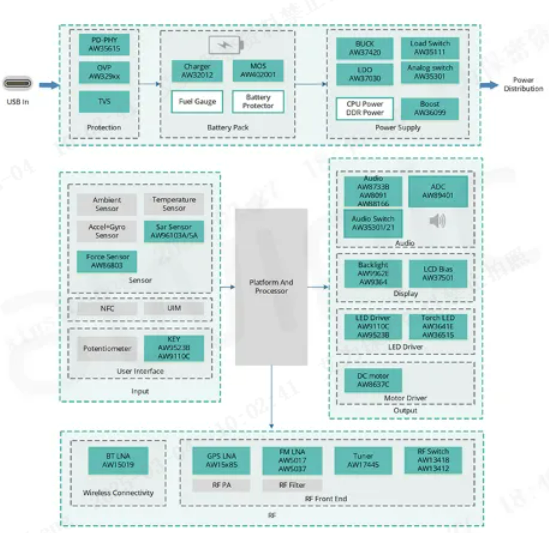

此款運動對講機，當然也少不了 Awinic 產品加持，共有5類 Awinic 產品應用。使用艾為呼吸燈驅動做點陣數字顯示屏；使用艾為 K 類音頻放大器驅動喇叭發出清晰人聲；內部功能電路通過模擬開關切換音頻模擬信號到主控芯片上；使用艾為高性能 LDO 給各個功能模塊供電，以及使用一顆艾為 AB 類音頻功放來驅動 Type-c 耳機。

下面介紹下這幾款芯片：

1、艾為呼吸燈驅動芯片

艾為36路的直驅型 LED 驅動芯片，可實現單色點陣顯示的清晰呈現、RGB 炫彩呼吸等絢麗動態效果，在此產品上驅動25顆單色 LED 燈，配合隔光結構，能夠實現精準的數字顯示以及圖案效果亮度調節功能，主控通過 I2C 總線與其通信，減少了平臺 IO 資源的消耗，主要 Feature 如下：

36通道 RGB LED 驅動器
- 全局256級直流電流配置
- 獨立256級 PWM 調光
- 獨立256級電流用于調色
高精度電流 Sinks
- 器件間誤差：±5%
- 通道間誤差：±5%
靈活的 LED 照明模式控制
- 自動呼吸燈效，無需主控 MCU 參與
每通道 LED 開路/短路檢測
過溫保護
400kHz I2C 接口，四個可選地址
電源電壓：2.7V~5.5V
QFN-44L 5mmX5mmX0.75mm 封裝

據悉，此類呼吸燈驅動芯片，除了在運動對講機中被采用，還在手機、金融支付端等產品中得到了成熟且廣泛的應用。

圖3 呼吸燈驅動典型應用圖

2、K類音頻放大器

艾為 K 類音頻放大器，內置電荷泵轉換器，可產生 6.5V 電源電壓。內置 NCN 功能，可在檢測輸出信號的破音失真時自動調整系統增益，在高功率水平下保護揚聲器免受損壞，并為客戶帶來最舒適的聆聽體驗。主要 Feature 如下：

工作電壓范圍：2.5V~5.5V
靜態電流：7.5mA
關斷電流：0.1μA
輸出功率：2W@4.2V
極低噪聲：29μV
一線脈沖控制方式
4種增益配置：12dB/16dB/24dB/27.5dB
NCN 防破音功能
QFN-20L 3mm × 3mm x 0.75mm封裝

圖4 音頻PA差分輸入典型應用圖

3、AB類音頻功放

當用戶使用耳機進行語音交互時，需要一個音頻 PA 來驅動耳機，要求音頻 PA EMI 盡可能小，輸出 noise 盡量小。艾為新一代Class AB音頻功放，采用先進的工藝制程，噪聲低至17μV，具備高環路匹配度，有效提升了音頻信號傳輸的穩定性。其失調電壓相比于市場同類產品優化80%，無 EMI 干擾。內置 Thermal AGC ，即便在惡劣的環境溫度下仍可穩定發聲。

該音頻功放廣泛適用于IPC、對講機、掃地機器人等多種工業&IoT 市場。
