量程自動轉換數字式頻率計設計VHDL代碼Quartus仿真

名稱：量程自動轉換數字式頻率計設計VHDL代碼Quartus仿真

軟件：Quartus

語言：VHDL

代碼功能：

設備及軟件:裝有 Quartus‖軟件完成設計數字系統的計算機

目的:

1.了解系統相關功能電路圖與印劇電路圖的設計、繪制，并完成相關流程的設計以及硬件描述語VHDL程序的編寫，設計與綜合和調試仿真工作。

2.學會 Quartus‖軟件完成設計系統的設計與綜合。

3.掌握該數字電路系統的仿真調試,分析系統功能實現的可行性等。

任務:

1.設計一個3位十進制數字式頻率計,其測量范圍為1MHZ。量程分10HZ,100kHZ和1MHz三檔(最讀數分別為99kHZ,999Z,999KHZ)。被測信號由信號發生器提供。

2.要求量程可以根據被測量的大小自動轉換,規則如下：

1)當讀數大于999時,頻率計處于超量程狀態。此時顯示器發出溢出指示(最高位顯示F,其余各位不顯示數字),下一次測量時,量程自動增大一檔。

2)讀數小于000時,頻率計處于欠量程狀態。下次測量時,量程減小一檔。

3.要求實現溢出報警功能。即當讀數大于999KHZ時,頻率計處于超量程狀態,產生一個報警信號,點亮led報警燈。

4.顯示方式如下：

1)用記憶顯示方式,即計數過程中不顯示數據,待計數過程結束后,顯示計數結果,并將此顯示結果保持到下一次計數結束。顯示時間應不小于1秒。

2)小數點位置隨量程變更自動移位。

提示:

1、脈沖信號的頻率就是在單位時間內所產生的脈沖個數,其表達式為,f為被測信號的頻率,N為計數器所累計的脈沖個數,T為產生N個脈沖所需的時間。所以,在1秒時間內計數器所記錄的結果,就是被測信號。

2、被測頻率信號取自實驗箱品體振蕩器輸出信號,加到主控門的輸入端。

3、再取昆體振蕩器的另一標準頻率信號,經分頻后產生各種時基脈沖:1ms,10ms,0.1s,1s等,時基信號的選擇可以控制,即量程可以改變。

4、時基信號經控制電路產生閘門信號至主控門,只有在閘門信號采樣期間內(時基信號的一個周期輸入信號才通過主控門。

5、f=NT,改變時基信號的周期T,即可得到不同的測頻范圍。

6、當主控門關閉時,計數器停止計數,顯示器顯示記錄結果,此時控制電路輸出一個置零信號,將計數器和所有觸發器復位,為新的一次采樣做好準備。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

演示視頻：

設計文檔：

1、工程文件

2、程序文件

3、程序編譯

4、RTL圖（頂層框圖）

5、Testbench

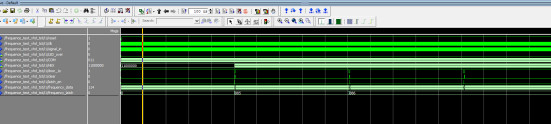

6、仿真圖

整體仿真圖

控制模塊

頻率計算模塊

頻率鎖存模塊

顯示模塊

部分代碼展示:

LIBRARY?ieee;
USE?ieee.std_logic_1164.all;?
LIBRARY?work;
--頻率計頂層模塊
ENTITY?frequence_test?IS?
PORT
(
reset?:??IN??STD_LOGIC;--復位
clk?:??IN??STD_LOGIC;--時鐘
signal_in?:??IN??STD_LOGIC;--輸入頻率
LED_over?:??OUT??STD_LOGIC;--溢出報警
COM?:??OUT??STD_LOGIC_VECTOR(2?DOWNTO?0);--數碼管位選
HEX?:??OUT??STD_LOGIC_VECTOR(7?DOWNTO?0)?--數碼管段選
);
END?frequence_test;
ARCHITECTURE?bdf_type?OF?frequence_test?IS?
--控制模塊
COMPONENT?control
PORT(clk?:?IN?STD_LOGIC;
?door_1s?:?OUT?STD_LOGIC;
?clear?:?OUT?STD_LOGIC;
?latch_en?:?OUT?STD_LOGIC
);
END?COMPONENT;
--頻率計算
COMPONENT?freq_cnt
PORT(signal_in?:?IN?STD_LOGIC;
?door_1s?:?IN?STD_LOGIC;
?clear?:?IN?STD_LOGIC;
?frequency_data?:?OUT?STD_LOGIC_VECTOR(31?DOWNTO?0)
);
END?COMPONENT;
--頻率鎖存
COMPONENT?latch_freq
PORT(lat?:?IN?STD_LOGIC;
?reset?:?IN?STD_LOGIC;
?frequency_data?:?IN?STD_LOGIC_VECTOR(31?DOWNTO?0);
?frequency_latch?:?OUT?STD_LOGIC_VECTOR(31?DOWNTO?0)
);
END?COMPONENT;
--數碼管顯示
COMPONENT?display
PORT(clk?:?IN?STD_LOGIC;
?frequency_latch?:?IN?STD_LOGIC_VECTOR(31?DOWNTO?0);
?LED_over?:?OUT?STD_LOGIC;
?COM?:?OUT?STD_LOGIC_VECTOR(2?DOWNTO?0);
?HEX?:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0)
);
END?COMPONENT;
SIGNALdoor_1s?:??STD_LOGIC;
SIGNALclear?:??STD_LOGIC;
SIGNALlatch_en?:??STD_LOGIC;
SIGNALfrequency_data?:??STD_LOGIC_VECTOR(31?DOWNTO?0);
SIGNALfrequency_latch?:??STD_LOGIC_VECTOR(31?DOWNTO?0);
BEGIN?
--控制模塊
b2v_inst?:?control
PORT?MAP(clk?=>?clk,
?door_1s?=>?door_1s,
?clear?=>?clear,
?latch_en?=>?latch_en);
--頻率計算
b2v_inst2?:?freq_cnt
PORT?MAP(signal_in?=>?signal_in,
?door_1s?=>?door_1s,
?clear?=>?clear,
?frequency_data?=>?frequency_data);

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1520
