從AT&S看全球PCB和半導體封裝載板發展現狀

盡管近期全球電子市場呈現緩和跡象，但美國與包括中國在內的全球各地區的貿易摩擦，仍是當前經濟環境中最大的不確定性因素。

“當前最大的確定性就是不確定性”，奧特斯全球資深副總裁、中國區董事會主席朱津平在近日的媒體溝通會上表示，“對于奧特斯來說，預計美國關稅政策不會對公司產品造成重大直接影響，但客戶終端產品可能受到影響，進而影響對奧特斯產品的需求?！?/p>

圖 | 奧特斯全球資深副總裁、中國區董事會主席朱津平；來源：奧特斯（AT&S）

的確，這種不確定性正在影響著全球印制電路板（PCB）和半導體封裝載板市場的走向。從市場細分領域來看，不同領域的發展態勢差異顯著：移動設備、電腦與通信基礎設施領域的需求相對穩定，呈現季節性增長；但汽車領域處于停滯狀態，工業領域依然疲弱。

具體來講，在PCB領域，市場增長主要由AI和航天驅動，高端智能手機市場保持穩定，但價格壓力持續存在，美國汽車與工業市場仍然疲軟，歐洲更為明顯，其中歐洲PCB生產總值同比下降5%，產量同比下降2%。

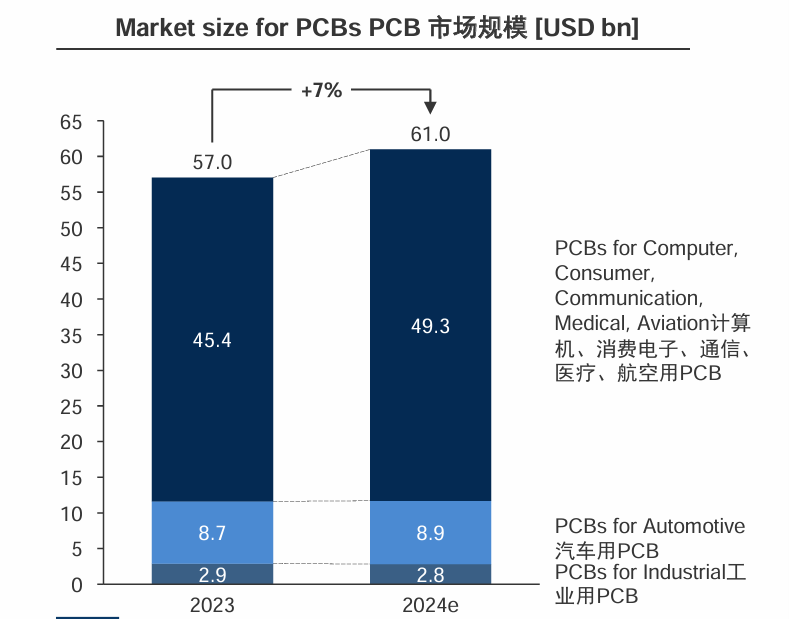

圖 | 全球PCB市場規模；來源：奧特斯

在半導體封裝載板領域，AI投資依然強勁，傳統數據中心需求仍然低迷，2024年整體價格壓力顯著。在ABF載板市場，盡管市場有需求，其中服務器領域出貨量同比增長17%，回到2022年水平，筆記本電腦領域出貨量同比增長3%，仍比2022年低10%，但由于價格下降，整體產值還是同比下降了5%。與此同時，這個產業中庫存爬升跡象初現。

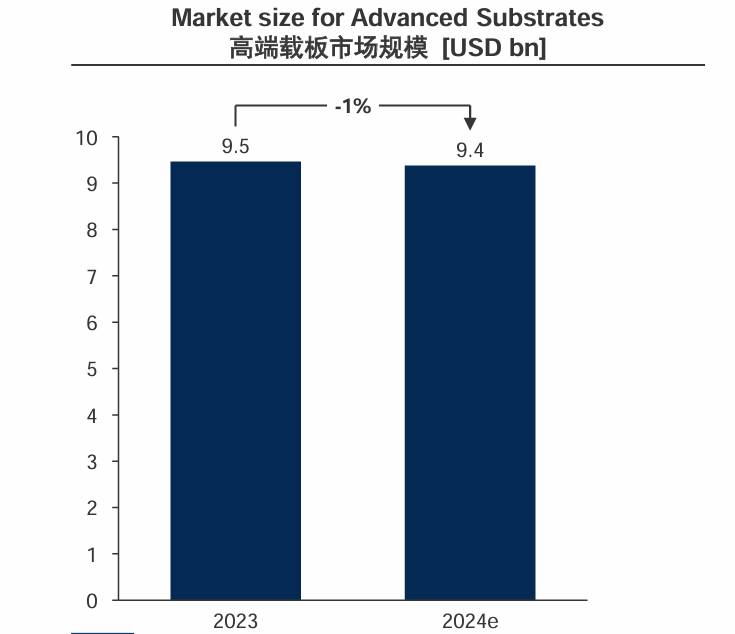

圖 | 全球高端載板市場規模；來源：奧特斯

在這樣的大環境下，作為歐洲最大、全球頭部的半導體封裝載板與印制電路板制造商，AT&S率先啟動轉型計劃，以應對過去一年中面臨的市場價格下滑和財務挑戰，包括戰略性地出售了韓國工廠，并持續投資技術研發，以及馬來西亞居林與奧地利萊奧本的產線建設。

根據奧特斯最新發布的財報顯示，在整體艱難的市場環境下，奧特斯實現了小幅營收增長。與上一財年相比，奧特斯2024/25財年的合并營收小幅增長至15.9億歐元（上一財年為15.5億歐元）。報告期內，出貨量增長，彌補了印制電路板和半導體封裝載板持續面臨的價格壓力。

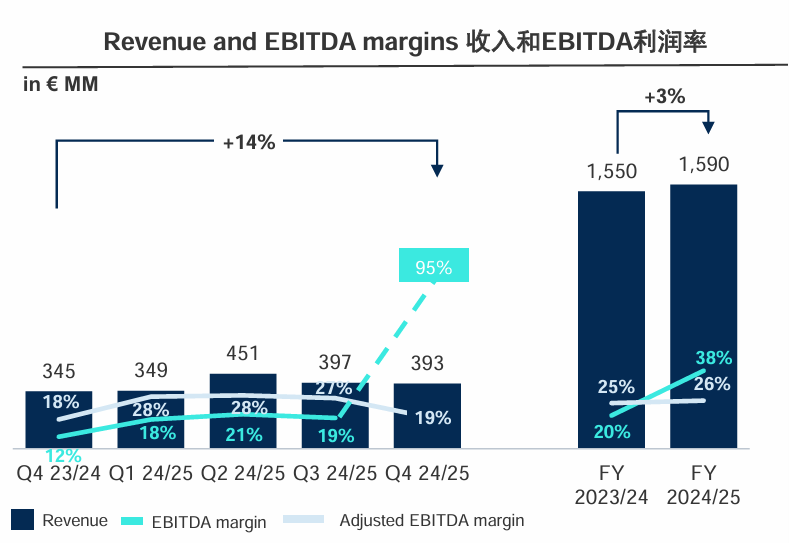

圖 | 奧特斯?fàn)I收和EBITDA margins年度營收改善，調整后息稅折舊攤銷前利潤率保持穩健；來源：奧特斯

其中，息稅折舊攤銷前利潤（EBITDA）同比增長97%，從3.07億歐元增至6.06億歐元。這一盈利提升主要得益于出售韓國工廠的交易。奧特斯大力推進全面的成本優化與效率提升計劃，以應對持續嚴峻的市場環境下的價格壓力與通脹影響。除價格壓力外，馬來西亞居林與奧地利萊奧本的產線建設初期成本，以及相關效率提升計劃的費用亦對盈利造成影響?？鄢鲜龀杀炯绊n國工廠出售帶來的收益后，調整后EBITDA為4.08億歐元（前一年為3.84億歐元），同比增長6%。

綜合全球形勢，結合奧特斯的實際運營情況，包括馬來西亞工廠在2025年5月份開始投產等，奧特斯方面預計2026/27財年?duì)I收將在21億-24億歐元之間，EBITDA利潤率預計為24%至28%。

值得一提的是，韓國安山工廠在被出售時盈利能力是非常好的，其主要生產醫療電子用的柔性PCB，覆蓋高端助聽器、心臟起搏器等應用領域，但如果奧特斯要把這一塊業務繼續做大做強，就需要投入更多的精力和資金在該領域，這與公司的整體戰略方向匹配度不高。

朱津平提到，奧特斯希望聚焦核心業務于大宗商品領域，如移動設備、AI設備、高性能計算等以支持未來的盈利性增長。

針對中國市場，當前外部環境復雜多變，朱津平表示奧特斯將采取“穩中求進”的發展策略?；谠搼?zhàn)略部署，奧特斯最新針對中國市場的新產品及應用包括：高性能運算、數據中心、5G基站、服務器 &云計算、筆記本電腦、3D傳感模塊和人工智能。

此外，朱津平針對光模塊、汽車電子、移動設備、可穿戴設備和AI眼鏡領域，結合奧特斯產品的優勢進行了行業需求/痛點和解決方案的介紹。

• 傳輸用光模塊領域

在全球經濟復蘇的背景下，數據中心和5G基站建設加速推進，推動了高速光模塊需求的快速增長。但在技術方面，2.5D封裝下的挖槽設計和熱量分配依舊面臨挑戰。

據悉，這些技術上的困難，奧特斯中國本地團隊已經克服。關于克服挑戰的路徑，朱津平透露，采用半加成制程（mSAP）技術的光模塊，支持高密度布線和高平整度，能夠?qū)崿F(xiàn)芯片倒裝封裝（Flip Chip），有效降低信號損耗，提升傳輸效率。同時，挖槽設計（Cavity Design）及關鍵元件的集成優化了信號路徑，可減少模塊整體厚度，從而滿足緊湊型設備的需求。此外，高精度的金手指（Gold Finger）制造符合MSA標準，可降低回波損耗，確保長期可靠性。

此類高性能光模塊的目標市場是數據中心和5G基站，而奧特斯的產品將在今年6月正式開始批量出貨。

• 汽車電子領域

隨著電動車市場的快速發展，高密度互連（HDI）和埋嵌技術正在推動車載電子系統向集中式架構演進。

其中，高端HDI和埋嵌技術可為車載娛樂系統（Infotainment）和電池管理系統（BMS）提供高集成度的解決方案，滿足高功率電氣化的需求。模塊化PCB設計可使自動駕駛輔助系統（ADAS）能夠?qū)崿F(xiàn)靈活緊湊的集成，提升系統的可靠性。同時，高功率埋嵌技術可優化電源效率與散熱性能，從而降低整體成本。

此外，為了應對汽車電子用PCB在耐高溫、抗振動方面的挑戰，朱津平表示奧特斯正在通過材料選擇和堆疊設計雙重優化，提升載板在自動駕駛芯片封裝中的長期可靠性。

關于材料選擇，奧特斯通常會選用高Tg和低CTE的板材，比如使用ABF材料，保證高溫下的穩定的物理和電氣性能。同時也會增加銅箔厚度以增強導熱性。同時奧特斯也會采用高可靠性的焊接材料，以及耐高溫的防護涂層。（*Tg: Glass Transition Temperature玻璃化轉變溫度；CTE: Coefficient of Thermal Expansion熱膨脹系數）

關于堆疊設計，奧特斯通過優化層疊結構，調整各層材料厚度等設計來降低汽車駕駛的振動對載板的影響。同時也有增強結構剛性設計，填充底部填充膠等設計來提高載板的抗震性，從而提高堆疊結構的可靠性。當然對于信號傳輸，也包含了合理規劃信號線的布局，減少不同信號線間的干擾，嚴格控制阻抗匹配，確保信號的穩定性和完整性，避免因信號失真導致芯片性能下降或故障。

• 移動&可穿戴等領域

在產品小型化趨勢下，奧特斯憑借與國際領先客戶合作的豐富經驗，為本土客戶提供PCB小型化和模塊化解決方案，顯著縮短產品上市周期。

模塊化設計不僅可減小系統尺寸，同時還能提升可靠性、可維護性及性能擴展空間。該技術已廣泛應用于智能手機（藍牙耳機、攝像頭模組、電池管理）、可穿戴設備（智能手表）及Wi-Fi通信模塊等領域，持續推動消費電子向更輕薄、更高集成度方向發展，滿足市場對便攜智能設備的升級需求。

• AI設備領域（如AI眼鏡）

奧特斯正在利用中國本土工廠的埋嵌技術優勢，為國內客戶提供AI設備模塊化解決方案。奧特斯的埋嵌技術可將芯片嵌入PCB中，提升AI設備的電源效率，延長電池壽命，并支持高速數據處理能力。

對此，朱津平表示：“埋嵌技術市場應用之前一直不太成熟，但隨著AI眼鏡等典型應用需求的產生，未來或?qū)⒋笥锌蔀?，而奧特斯已經在這一塊有大量的技術儲備?！?/p>

除了在空間受限的可穿戴領域有機會外，他提到，大功率的埋嵌技術已經在歐洲得到實踐，主要應用領域覆蓋大型服務器和汽車電子領域。

此外，就“半導體封裝載板領域如何應對2.5D/3D封裝對高密度互連（HDI）和熱管理提出的極端要求？”一問中，朱津平表示：“奧特斯正在通過精密堆疊和嵌入式組件工藝提升2.5D/3D封裝的高密度互連（HDI）能力，包括選擇抗高溫、熱膨脹系數小的材料，并結合熱模擬系統優化散熱設計，提前識別并消除溫度熱點風險。同時，公司正積極布局玻璃基板和硅中介層技術，以把握下一代先進封裝的發展機遇?！?/p>
