卷煙廠的革新 profinet轉devicenet網關有效提升打葉復烤線

國內傳統的煙草制絲生產線多采用西門子可編程邏輯控制器S7-300、S7-400系列的PLC系統,并且采用中央機架集中式或分布式配置,但由于煙草制絲生產線工藝流程復雜、設備可測控光電開關較多、I/O子站箱、水分儀、變頻器以及流量計等裝置安裝位置分散,需要將大量動力配電線以及通訊硬線涌進一個PLC主控柜,造成系統維護麻煩、成本高、難度大,無法滿足生產需求.

通過profinet轉devicenet轉換模塊穩聯技術WL-PN-DVNM,可解決上述所說問題,進一步幫助客戶優化系統管理模式,提高煙草制絲線生產效率。

DEVICENET作為網關主站，可以帶30臺從站。配置上無需軟件，導入程序即可

1.展開設備是樹，根據所有的devicenet從站

2.點擊選擇Port-1,配置主站信息

3.在DEVICENET主站上右鍵，建立節點

4.點擊每個Node，配置對應從站

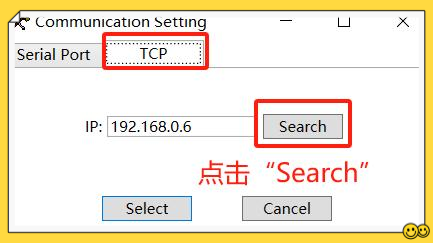

5.打開通信配置

6.搜索IP

7.雙擊選擇DNm

8.點擊Select

9.點擊下載配置
