在半導體制造中，一顆芯片需經歷數百道工序，而任何細微的缺陷都可能導致終端產品失效。自動光學檢測（AOI）設備作為制造流程中的“質量守門員”，其檢測精度與效率直接決定著芯片良率與生產成本。過去十年，中國AOI檢測設備市場經歷了從PCB領域向半導體封裝領域的跨越。
本文將分析中國 AOI 檢測設備在封裝領域的發展現狀，依次探討市場發展情況、競爭格局以及應用工藝需求。
01先進封裝是半導體封裝測試AOI市場增長的核心動力
AOI檢測設備最初廣泛應用于PCB（印制電路板）領域，用于檢測光板、錫膏印刷、焊點質量等缺陷。近年來，隨著半導體制造工藝的復雜化，AOI技術逐步滲透至半導體行業，覆蓋晶圓制造、封裝測試全流程，成為提升芯片良率的核心裝備之一。
根據MIR DATABANK數據顯示，2024年中國封裝測試用AOI檢測設備市場規模超12億元，同比增速約為10%。

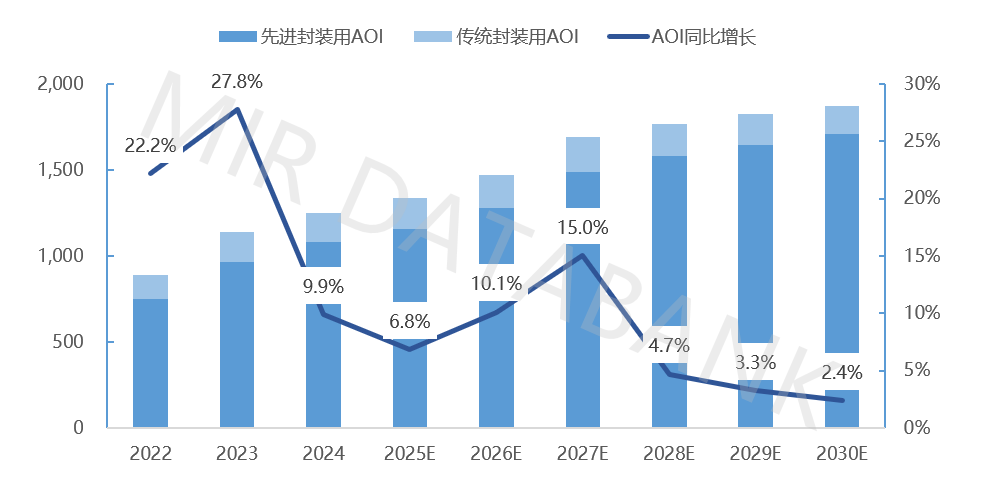

2022~2030年中國封裝測試用AOI檢測設備市場規模及預測-銷售額（百萬人民幣）
數據來源：MIR DATABANK
AOI檢測設備在半導體行業主要應用封裝測試領域，該領域又分為傳統封裝和先進封裝。
傳統封裝
- 在傳統封裝領域，AOI檢測設備依然保持著較大的需求量，但傳統封裝所用AOI檢測設備的單價遠低于先進封裝用AOI檢測設備。因此，從整體市場規模來看，傳統封裝領域僅占不足20%。
- 近年來，BGA封裝在傳統封裝領域發展迅速，Die Bond（芯片粘接）、Wire Bond（引線鍵合）以及成品外觀檢測等環節對AOI檢測設備的需求明顯增加。由于傳統封裝的檢測精度要求相對較低，5μm的檢測精度已能夠滿足其檢測需求，因此傳統封裝領域的AOI設備價格相對不高。
先進封裝
- 自2019年起，先進封裝在中國市場蓬勃發展，成為推動AOI檢測設備市場規模增長的核心動力。近兩年，長電、華天、通富、禾芯、甬矽電子等企業在陸續新建先進封裝產線，這明顯推動了AOI檢測設備市場需求的增加，使得先進封裝領域占據了80%以上的AOI檢測設備市場規模。

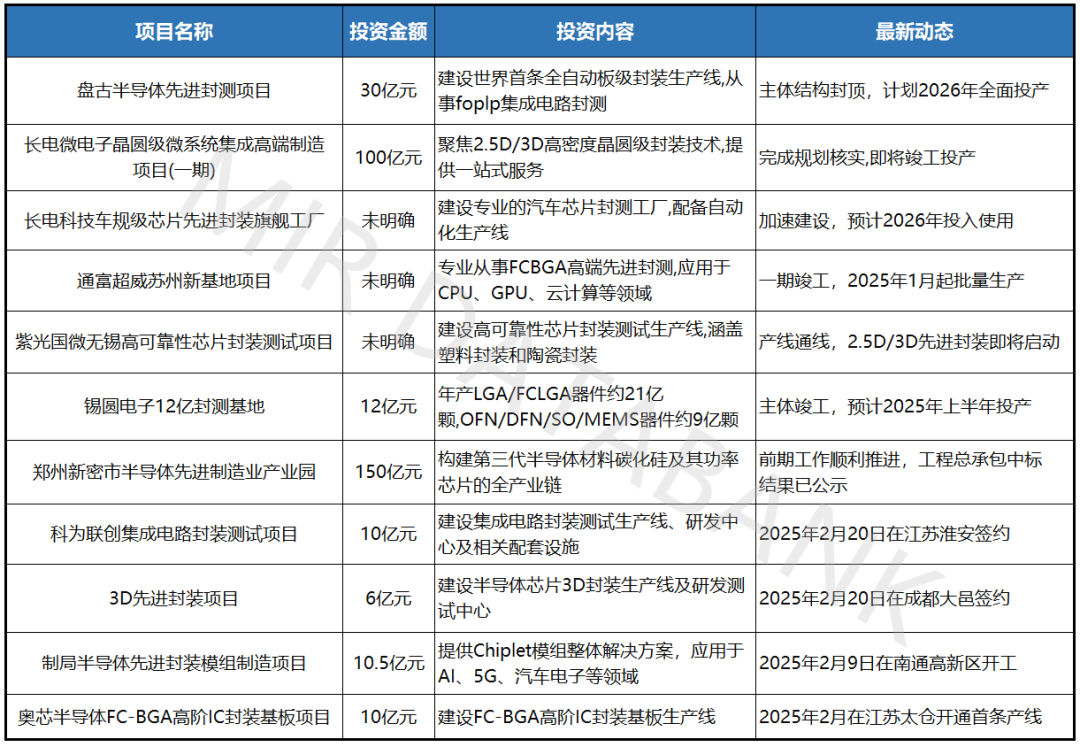

中國大陸先進封裝項目最新進展-部分
信息來源：MIR 睿工業收集整理，MIR DATABANK
02中國AOI檢測設備市場：Camtek一家獨大

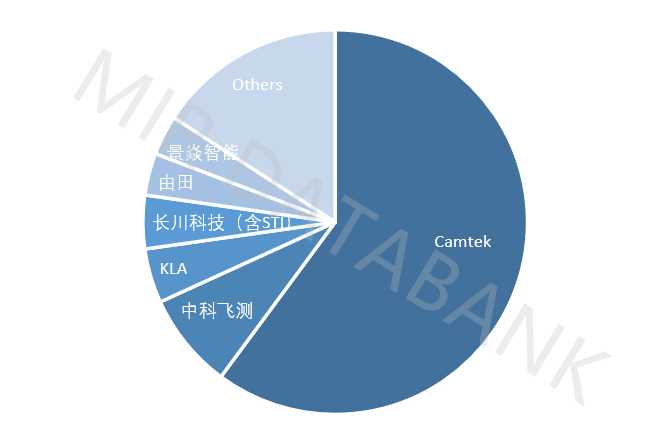

2024年中國封裝測試用AOI檢測設備市場競爭格局-銷售額
數據來源：MIR DATABANK
根據MIR DATABANK數據顯示，中國封裝測試用AOI檢測設備市場，Camtek一家獨大，占比超過50%。
具體來看，傳統封裝用AOI與先進封裝用AOI市場存在較大差異，二者廠商競爭相對獨立：
- 先進封裝用AOI市場：競爭格局較為集中，目前形成了以色列的Camtek、中國臺灣地區廠商以及中國大陸廠商三足鼎立的局面。
- 傳統封裝用AOI市場：競爭格局較為分散。目前，除安維譜（MVP）和格蘭達每年出貨量較大且保持穩定增長外，其他廠商的年出貨量均在個位數左右。

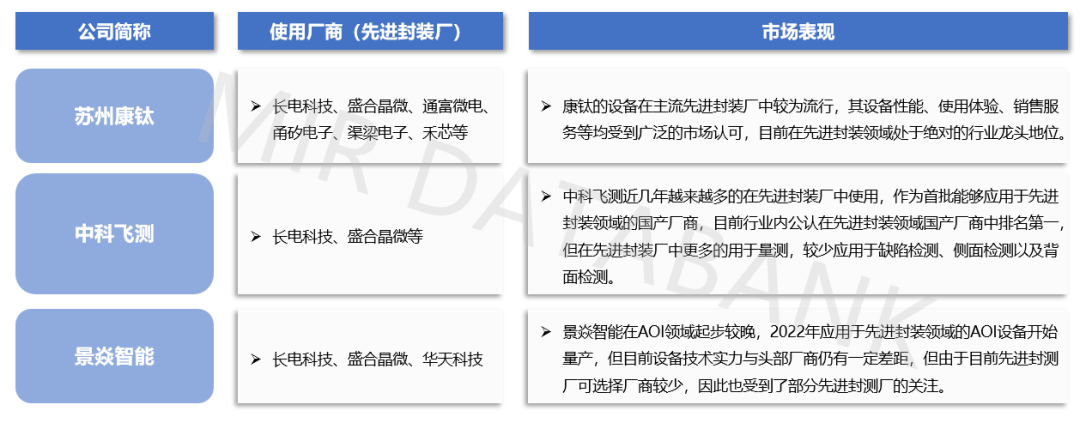

目前國內主流先進封裝廠AOI檢測設備品牌使用情況
信息來源：MIR DATABANK
目前，國產AOI檢測設備廠商正在加快在先進封裝領域的布局，如中科飛測、景焱智能等國產廠商已經在該領域打開了一定的市場，展現出較強的競爭力。與此同時，聚時、匠嶺等國產廠商也在積極研發應用于先進封裝領域的AOI檢測設備。

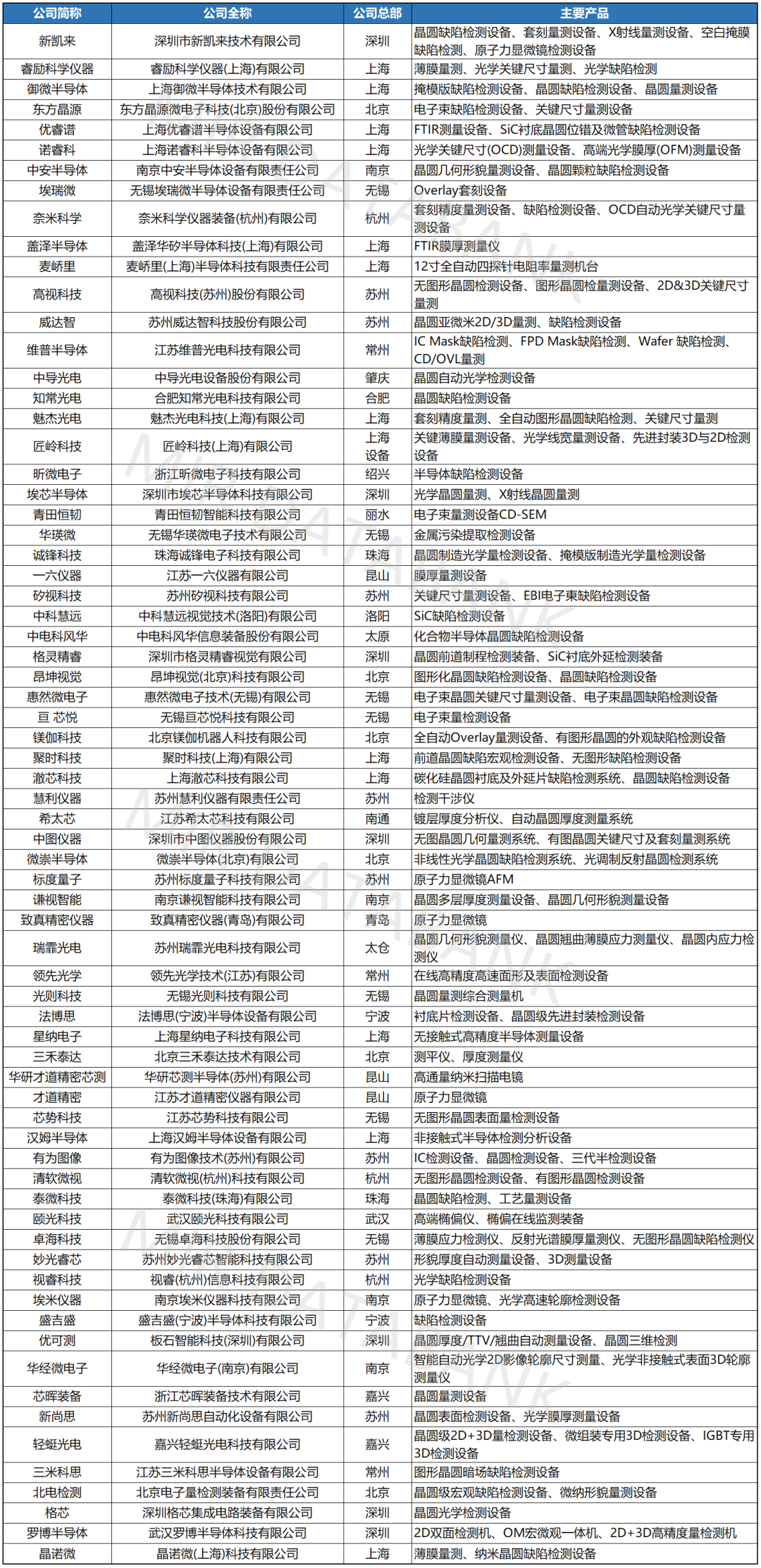

國產量測、檢測設備企業名錄-部分
信息來源：MIR DATABANK，注冊/登錄數據庫，可查詢/下載更加詳細的公司名錄及公司信息。
03Bumping、晶圓切割、RDL三大工藝市場需求最高
在先進封裝領域，AOI檢測設備主要用于Bumping（凸點）、晶圓切割和RDL（重布線層）三大工藝環節。除此之外，在Chiplet（小芯片）和硅通孔（TSV）工藝中的應用也越來越廣泛。在傳統封裝領域，AOI檢測設備主要用于Wire Bond、晶圓切割、Die Bond三道工藝。

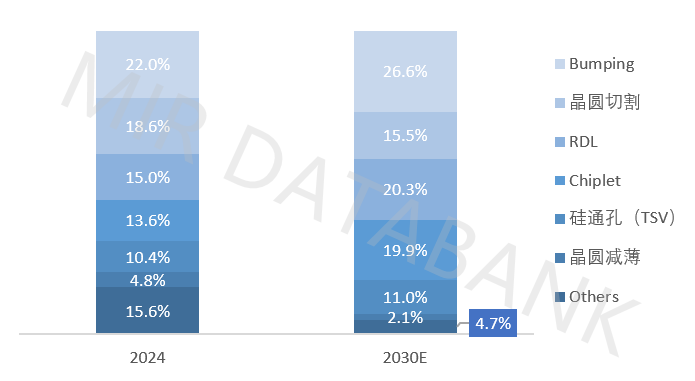

2024&2030年中國封裝測試用AOI檢測設備市場-6大應用工藝占比情況-銷售額
數據來源：MIR DATABANK
Bumping是一種在半導體制造和封裝領域中用于在芯片表面形成微小金屬凸點（凸塊）的工藝。這些凸點通常用于實現芯片與封裝基板或其他芯片之間的電氣連接，是現代半導體封裝技術中的一個重要環節，尤其是在先進封裝和3D封裝中。Bumping的形成質量對封裝的可靠性至關重要。目前，Bumping技術已廣泛應用于倒裝芯片（FC）、晶圓級封裝（WLP）、系統級封裝（SiP）以及2.5D/3D封裝等領域，因此該工藝對AOI檢測設備的使用需求較高。
晶圓切割（Wafer Dicing）是半導體制造過程中的一個重要環節，指的是將完整的晶圓分割成一個個獨立的芯片的過程。這一工藝是所有封裝類型中必不可少的步驟，并且在先進封裝中尤為重要。由于晶圓切割需要確保芯片的完整性，因此目前該工藝對自動光學檢測（AOI）設備有一定的使用需求。
RDL（Redistribution Layer，重布線層）是一種在半導體封裝領域中用于重新分布芯片電氣連接的技術，屬于集成電路（IC）的先進封裝解決方案。它允許將多個芯片集成到單個封裝中，從而實現更小的封裝尺寸和更高的性能。目前，RDL主要應用于倒裝芯片（FC）和晶圓級封裝（WLP）中。由于RDL工藝通常需要進行多層布線，且布線結構復雜，使得檢測缺陷的難度大幅增加。因此，為了確保封裝質量，通常需要配備多臺AOI（自動光學檢測）設備對每一道工藝進行檢測。這也導致了RDL工藝對AOI設備的使用需求量較大。
先進封裝領域AOI檢測設備應用-技術難點分析
信息來源：MIR 睿工業調研，MIR DATABANK

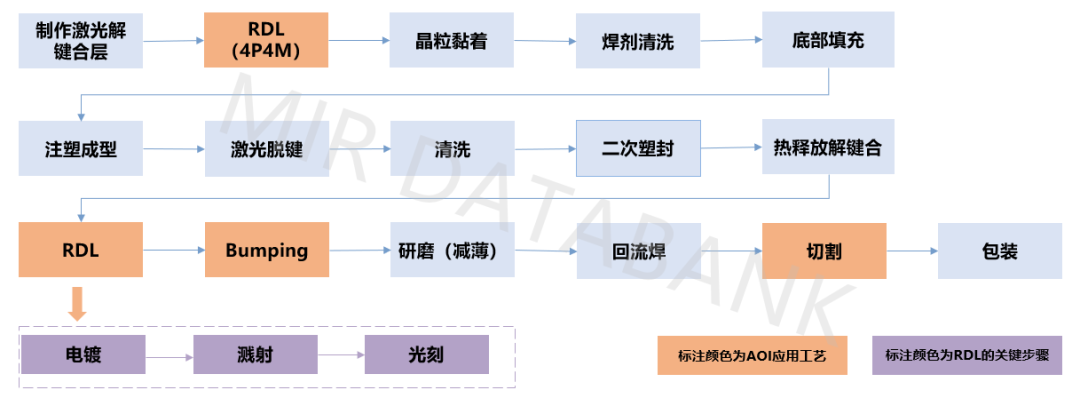

以某家大型封裝廠商為例，上圖為其晶圓級封裝的工藝流程圖，目前用AOI檢測設備的站點主要分布在RDL、Bumping、切割。
- 在切割過程中，技術難點在于檢測產品邊緣是否存在崩邊時，如果產品邊緣存在與崩邊形狀相似的金屬部分，容易導致誤檢。
- 在Bumping過程中，技術難點主要集中在檢測精度、誤檢率和數據處理速度上。在檢測高度和共面性時，雖然一般的AOI檢測精度為2μm，但實際需求精度需達到1μm以?xún)?nèi)；在檢測少球和連球時，誤檢率需控制在5%以?xún)?nèi)；而在檢測球間距和球的大小形貌時，對算法的數據分析和缺陷識別速度的同步性要求較高。
- 在RDL過程中，技術難點主要體現在檢測連線是否存在缺口以及是否串聯。目前，RDL工藝已經能夠?qū)崿F(xiàn)1.5~2μm的線寬和線距，這要求檢測設備的鏡頭能力及精度達到亞微米級別。
傳統封裝領域AOI檢測設備應用-技術難點分析
信息來源：MIR 睿工業調研，MIR DATABANK

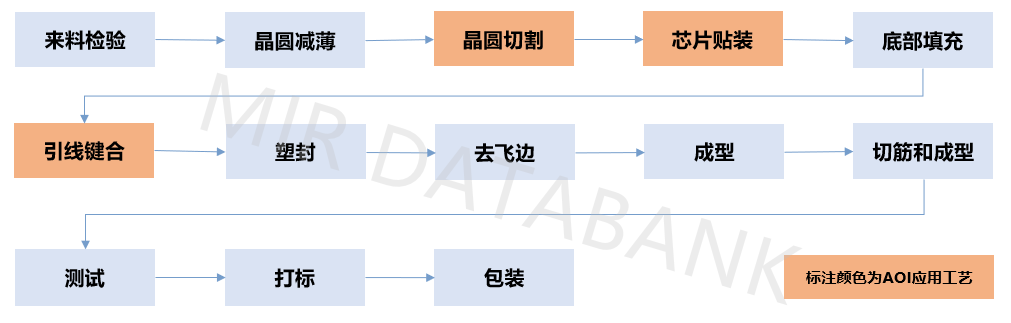

以某家大型封裝廠商為例，上圖為其傳統封裝的工藝流程圖，目前用AOI檢測設備的站點分布在晶圓切割、芯片貼裝和引線鍵合。技術難點主要在晶圓切割過程中，檢測產品邊緣是否存在崩邊時，如果產品邊緣存在與崩邊形狀相似的金屬部分，容易導致誤檢。
寫在最后
隨著半導體封裝技術的不斷演進，AOI檢測設備在提升芯片制造質量和效率方面的重要性愈發凸顯。從傳統封裝到先進封裝，AOI檢測設備的應用場景不斷拓展，市場需求持續增長。然而，技術挑戰也日益嚴峻，特別是在Bumping、晶圓切割和RDL等關鍵工藝環節，對檢測精度、誤檢率和數據處理速度的要求不斷提高。
盡管市場競爭激烈，Camtek等國際巨頭占據較大份額，但國產AOI檢測設備廠商正在加速崛起，憑借技術創新和市場布局，逐步打破國際壟斷，展現出強大的競爭力。未來，隨著先進封裝技術的進一步發展，AOI檢測設備將迎來更廣闊的應用空間和市場機遇。國產廠商需持續加大研發投入，提升技術水平，以更好地滿足行業需求，推動中國半導體封裝產業的高質量發展。
