Lattice Sentry 4.0 PFR解決方案：構建“不可侵犯”的安全邊界

在全球數字化加速的背景下，網絡威脅呈現爆發式增長。傳統依賴軟件層的安全防護體系漏洞頻發，以供應鏈植入惡意代碼、勒索軟件篡改系統鏡像為典型代表的固件攻擊，成為核心風險點。與此同時，量子計算對傳統加密算法的威脅、物聯網設備的海量部署、以及嚴苛的合規要求(如NIST SP-800-193、NSA CNSA套件、歐盟DORA/CRA法案)，也迫使企業開始考慮從硬件層構建主動防御體系。

在此背景下，Lattice Sentry 4.0平臺固件保護恢復(Platform Firmware Resilient, PFR)解決方案應運而生，其核心價值在于通過硬件可信根(HRoT)與多層安全架構，實現固件全生命周期的保護、檢測、恢復閉環，填補傳統TPM/MCU方案在實時性、主動防御和多外設監控上的短板。

Sentry解決方案：防止各類源頭的攻擊

作為符合NIST SP-800-193標準的硬件級方案，Sentry 4.0不僅滿足法規合規要求，更以FPGA的可重構特性，為設備提供從制造到退役的持續安全防護，應對動態威脅演進。

加速安全開發的全棧能力

作為一套真正從固件級別做起的網絡保護恢復系統，Lattice Sentry解決方案集合由MachXO3D/Mach-NX FPGA/MachXO5D-NX底層硬件平臺、一系列經過預驗證和測試的IP核、軟件工具、參考設計、演示示例和定制設計服務共同構成。得益于此，PFR應用的開發時間可以從10個月縮短到6周。

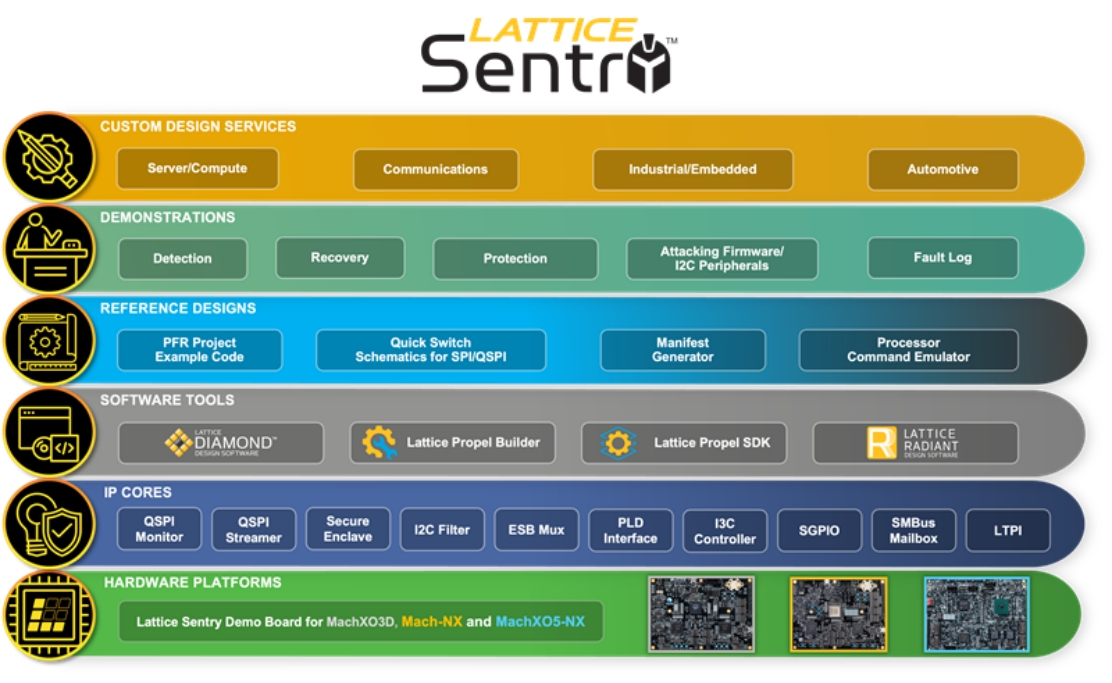

Lattice Sentry解決方案集合4.0

MachXO5D-NX支持AES256位流加密和ECC256身份認證，保護系統設計的完整性。特色賣點之一是提供加密敏捷算法、集成閃存的硬件可信根功能以及故障安全(fail-safe)遠程現場更新功能，實現可靠和安全的產品生命周期管理；賣點之二是安全引擎可在運行時使用，保護系統和FPGA之間的數據交換。相比之下，同類FPGA競品目前還不能提供運行期間的安全功能。

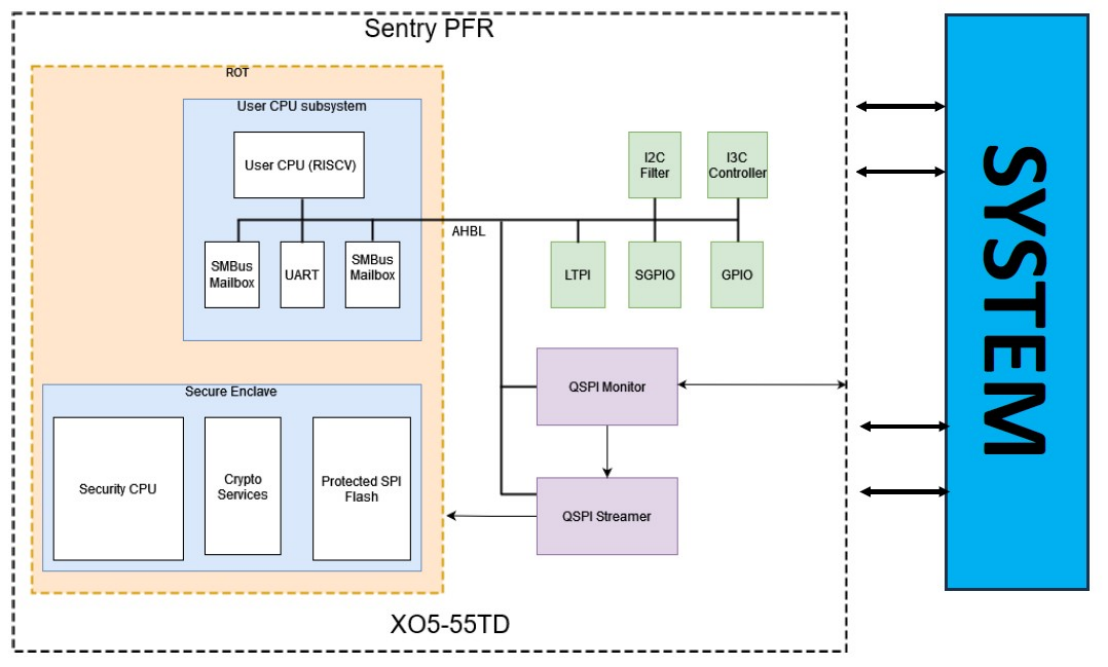

MachXO5-55TD Sentry 4.0框圖

基于此，以MachXO3D?、MachXO5D-NX?和Mach-NX?為代表的萊迪思安全與控制FPGA系列，能夠成為強大的HRoT基石，擁有用于自我驗證的、安全、不可變的唯一ID、快速的安全啟動以及一整套經過驗證的器件原生安全服務，這確保了系統的完整性并降低未經授權的訪問風險。同時，憑借其集成的雙引導可鎖定閃存功能，它們能夠抵御“拒絕服務”攻擊，確保系統中始終存在持續的信任基礎。與其他所有萊迪思FPGA一樣，這些器件也具有小尺寸、高能效的特點，適用于各種系統設計。

在最新的Sentry 4.0版本中，支持在通信、計算、工業和汽車應用中開發符合美國國家標準與技術研究所(NIST)安全機制(NIST SP-800-193)標準的PFR解決方案，以及硬件層面支持最新的MachXO5D-NX系列器件，成為了最大亮點。具體體現在以下四方面：

• 帶有I2C外設攻擊保護演示的多QSPI/SPI監控
• 支持安全協議和數據模型(SPDM)和管理組件傳輸協議(MCTP)，實現高效的平臺管理以及安全無縫的服務器操作
• 全新的設計工作區模板參考設計，支持PFR 4.0解決方案、I3C和更新的加密算法(ECC384/512)且完全兼容數據中心安全控制模塊(DC-SCM)
• 擴展了即插即用設計工具和參考設計，包括工作區模板、策略、配置和清單生成器

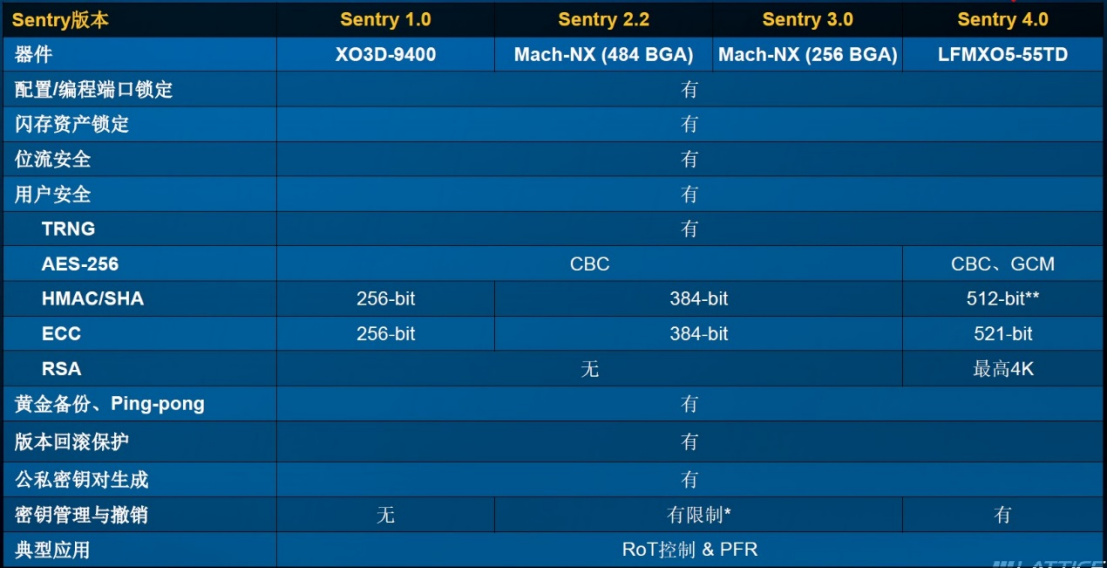

Sentry解決方案的功能和器件比較

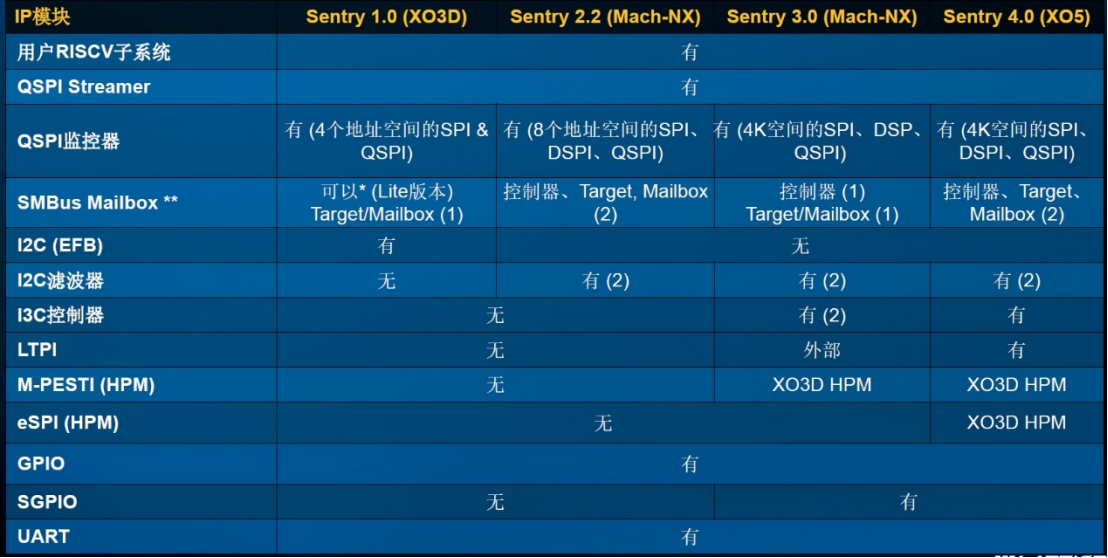

IP模塊實現的比較

此外，萊迪思Sentry為客戶提供了一種簡化的配置和定制PFR解決方案的方法，該解決方案是針對其安全環境的獨特復雜性量身定制的。在許多情況下，可以通過修改隨附的RISC-V? C源代碼來開發功能齊全的系統級PFR解決方案。

深度解析Sentry 4.0 PFR技術架構

如前文所述，Lattice Sentry 4.0以硬件可信根為核心，通過分層密鑰管理、靈活架構設計與精細化接口控制，構建了覆蓋固件全生命周期的安全體系。其雙閃存冗余、實時監控與快速恢復能力，可有效應對復雜安全威脅，是數據中心、工業自動化等領域的理想選擇。

硬件可信根

NIST規定要使用硬件可信根器件來執行保護、檢測和恢復功能。因此，在Sentry 4.0中，萊迪思選擇MachXO5-NX系列FPGA作為硬件載體，通過物理層安全、加密引擎和運行時防護三個層級的安全設計，構建起了不可篡改的硬件可信根。

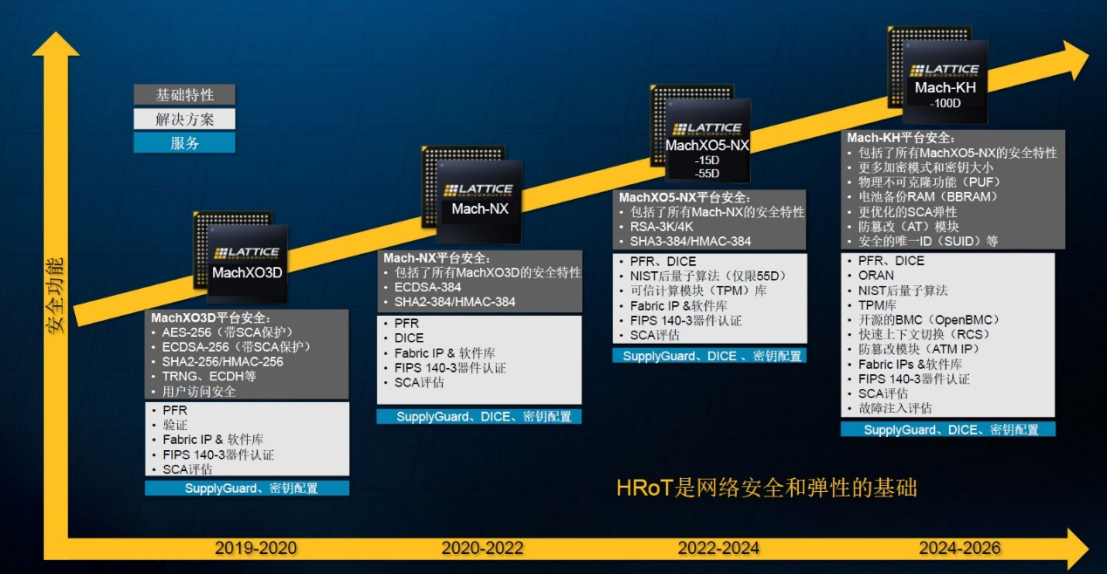

萊迪思硬件可信根的發展和路線路

例如，物理層安全層面，Sentry 4.0集成了器件唯一機密值(UDS)、物理不可克隆功能(PUF)、真隨機數發生器(TRNG)和抗側信道攻擊(SCA)設計，確保密鑰生成與存儲的物理安全。區別于競品僅在啟動階段驗證的“被動防護”模式，Sentry 4.0通過嵌入式安全功能模塊(ESFB)實現固件與用戶邏輯的隔離，支持運行時數據加密。此外，該方案還支持AES-256/GCM、ECC-521、SHA-512及NIST后量子算法(如Kyber)，硬件加速鏡像簽名驗證與密鑰管理，滿足量子安全時代需求。

根據規劃，萊迪思下一代Mach-KH-100D平臺將進一步集成AI驅動的威脅檢測引擎與更高效的后量子加密模塊，結合零信任架構，構建主動防御的下一代安全體系。

閃存架構與接口控制

為了能夠以更靈活的架構適配不同場景，Sentry 4.0采用了面向服務器場景的雙SPI閃存冗余架構、面向非服務器場景的單SPI閃存精簡架構、以及非閃存信號安全控制三種模式。

具體而言，雙SPI閃存架構由RoT FPGA(MachXO5-NX)、基板管理控制器(BMC)和平臺控制器(PCH)組成，支持SPDM/MCTP協議，通過控制CS線和SPI Mux實現故障秒級安全切換。實際工作流程中，BMC負責固件更新的合法性驗證，PCH執行正常業務邏輯，雙閃存分別存儲主鏡像與黃金備份鏡像，RoT FPGA通過QSPI監控器實時阻斷未授權訪問(如DOS攻擊)，確保每次僅加載經過簽名驗證的鏡像。

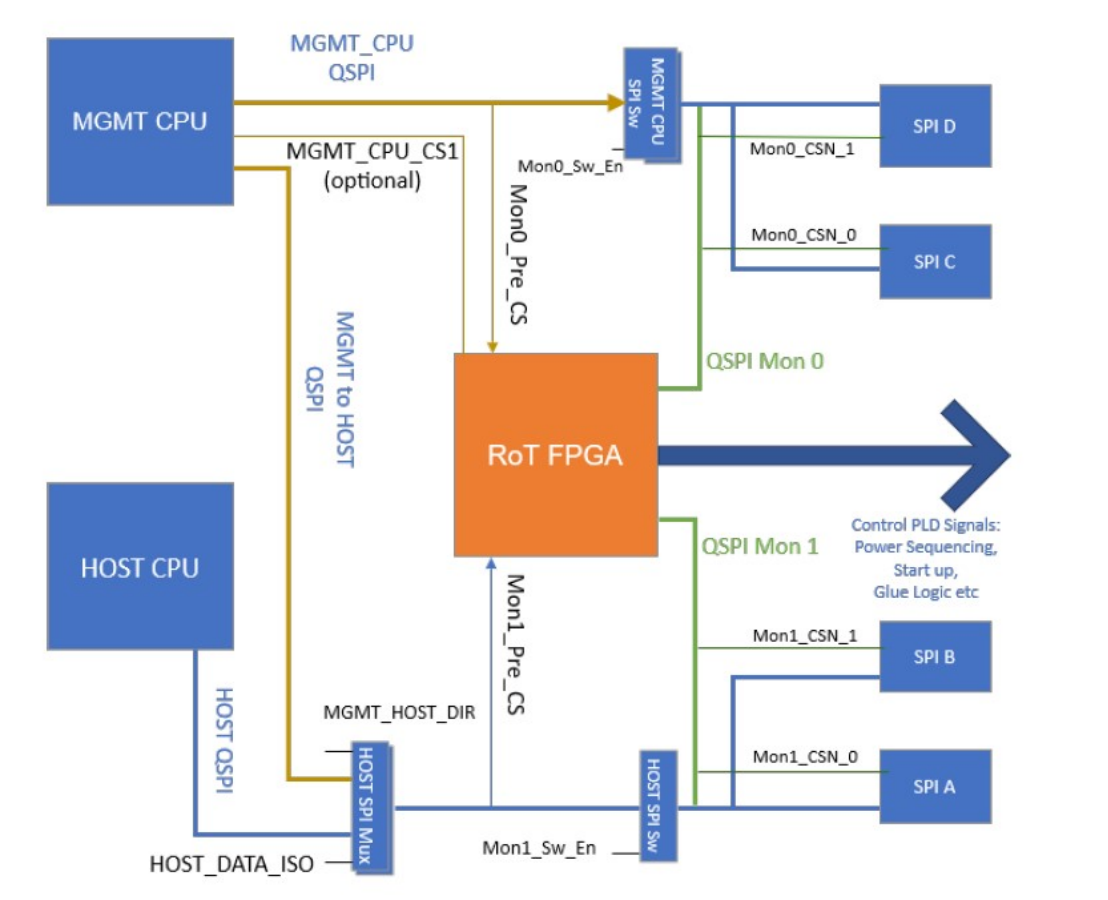

PFR架構—Sentry 4.0雙閃存常用配置

單SPI閃存架構以單一CPU(如RISC-V核)為主簡化硬件設計，搭配I2C濾波器、SMBus Mailbox等IP模塊，實現對電源單元(PSU)、穩壓器(VR)等外設的安全控制。

在客戶定制設計中，串行通用輸入輸出(SGPIO)主要用于動態管理電源時序與復位事件檢測(如熱啟動、硬啟動)，再利用I2C濾波器過濾異常信號，以及SMBus Mailbox實現設備間安全消息傳遞，支持熱插拔背板(HSBP)和電源模塊的實時監控，實現對非閃存信號的精細化管理。

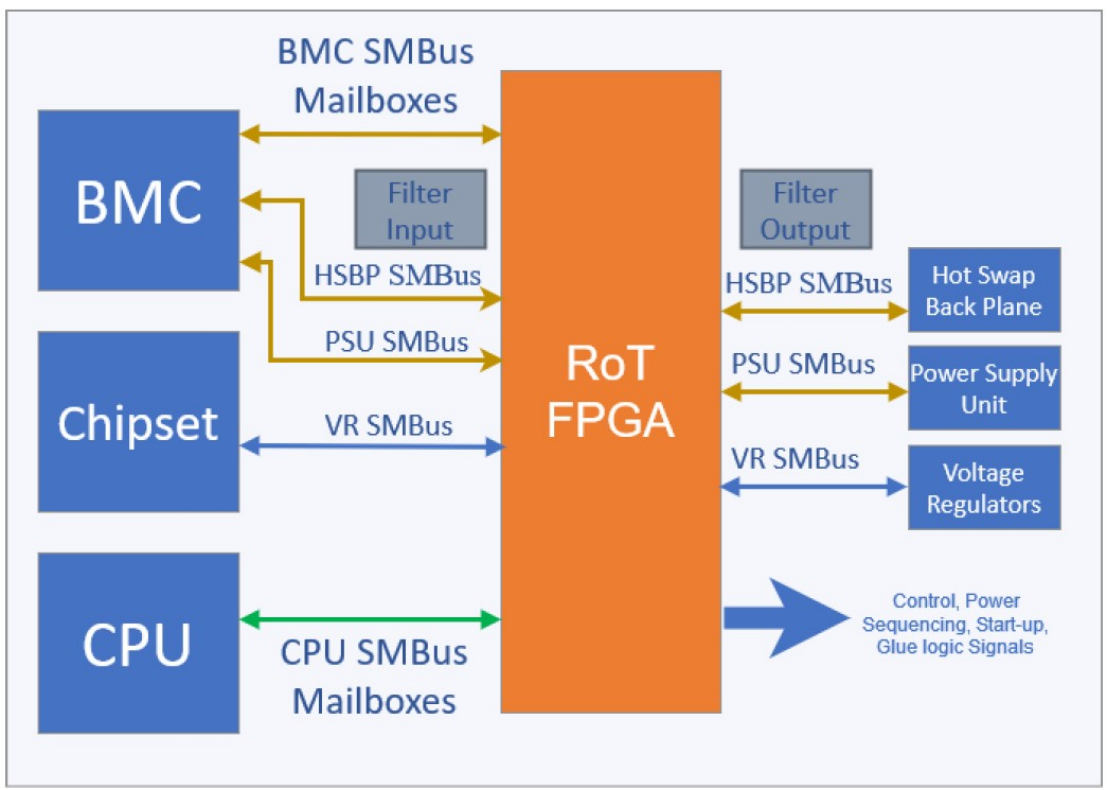

常用配置I2C/SMBusMailbox和Filter架構、控制邏輯

同時，為確保高速接口安全，Sentry 4.0通過QSPI Master Streamer結合AES-256加密通道，實現固件更新的高速安全傳輸。LVDS隧道協議和接口(LTPI)接口加密LVDS信號，防止背板數據竊聽。

密鑰管理與合規配置

Sentry 4.0采用KAK(密鑰驗證密鑰)-ISK(鏡像簽名密鑰)兩級架構。其中，KAK用于驗證ISK的合法性，支持最多8個KAK并行管理，每個KAK可關聯256個ISK ID。使用時，必須使用白名單中的一個KAK和關聯的白名單ISK ID對位流進行簽名，才能成功啟動引導程序。

同時，通過Normal(普通簽名)、ISK Revoke(撤銷舊ISK)、KAK Revoke(撤銷舊KAK)、MRK(主根密鑰)等不同的密鑰Blob類型，實現簽名、撤銷與清零操作，以滿足不同場景的密鑰管理需求。下表總結了密鑰Blob類型、關聯數據及其說明。

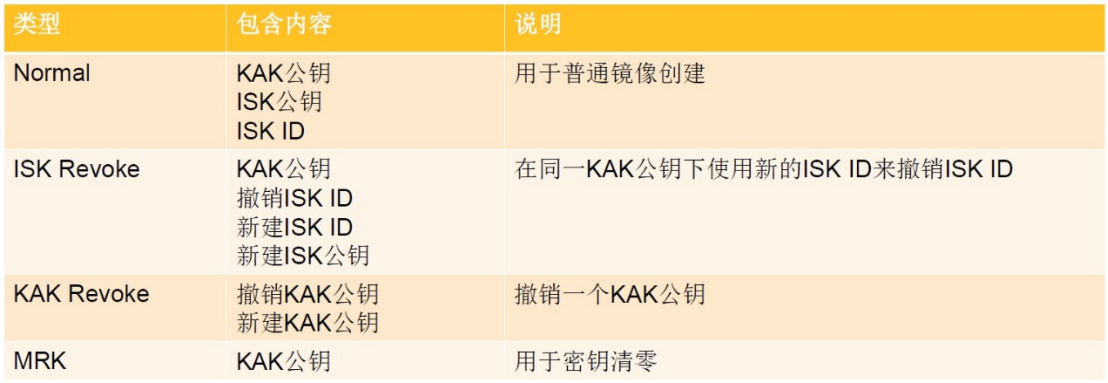

密鑰Blob類型

為確保配置流程合規，萊迪思通過Propel/Radiant軟件生成.bin(策略/密鑰)與.bit(鏡像)這兩類用于器件配置(Provisioning)的編程文件，支持客戶自定義KAK數量、UFM扇區保護、中央鎖(軟鎖/硬鎖)配置策略，確保配置數據的不可篡改性。一次性編程(OTP)確保制造階段黃金鏡像與密鑰的不可修改性，符合NSA CNSA套件的“供應鏈防篡改”要求。

應用場景與可靠性設計

在數據中心場景，考慮到抵御高級持續威脅(APT)是首要目的，因此，在設計中雙閃存架構與QSPI監控器可有效防范供應鏈植入的惡意鏡像，支持OpenBMC實現遠程安全更新。硬件級后量子算法支持，則滿足了NSA對2025年后新系統的PQC合規要求。

工業場景中，低功耗、抗干擾、固件實時檢測與快速恢復是主要訴求。方案以單閃存方案與抗SEU設計為主，既降低工業設備成本，又能夠適配惡劣環境。同時，I2C濾波器與實時電源控制的組合，可有效防范針對PLC、傳感器的OT網絡攻擊。

物聯網、邊緣計算與網絡設備領域，支持高速接口(如PCIe、SGMII)、滿足后量子加密標準是主要場景需求。小尺寸、低功耗的MachXO5-NX器件具備高性能邏輯和后量子算法支持能力，可以更好的適配智能終端，并通過PUF與唯一ID確保設備身份可信。此外，為滿足醫療、金融等行業的合規需求，方案還支持FIPS 140-3認證。

PFR，定義固件安全新范式

IDC報告顯示，到2025年，全球將有557億部聯網設備，其中75％將連接到物聯網平臺，安全挑戰巨大。而中國是IoT設備部署最多的國家，規避安全設備的隱患，對IoT設備的定位將帶來非常關鍵的影響。

因此，必須要確保設備的完整性始于軟件設計過程的早期階段，并貫穿于制造設備發布直至其使用壽命結束的所有過程。許多設備在其芯片上存儲和處理重要信息，例如服務訂閱、健康記錄、信用卡和銀行信息，以及其他類似用戶數據，我們必須保護這些設備免受黑客的威脅和誤用。

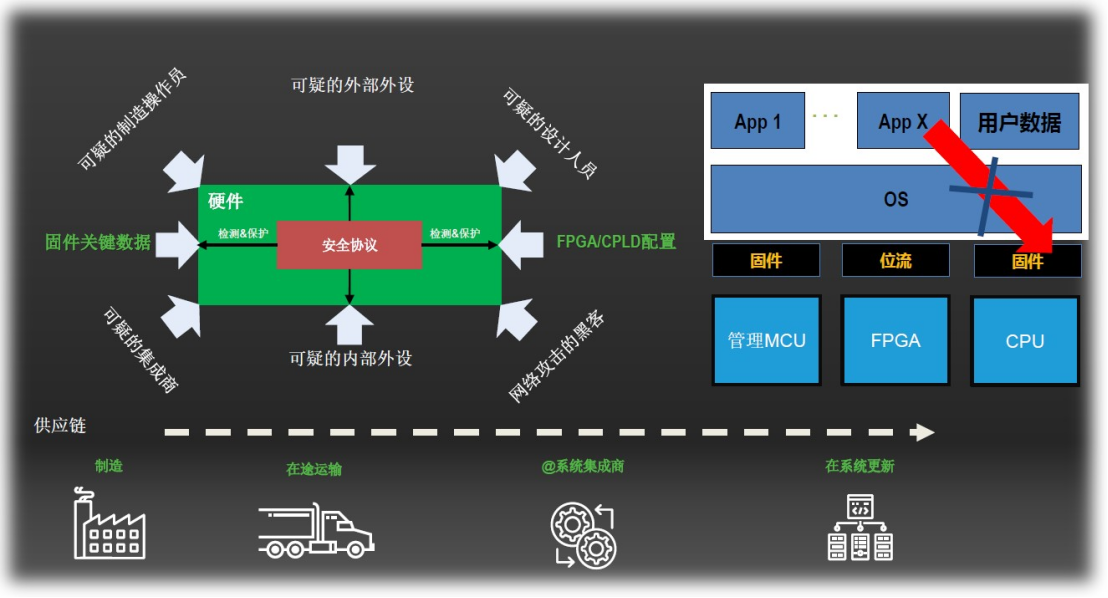

而之所以要強調PFR，是因為針對于固件攻擊的保護，PFR可以用作系統中的硬件可信根，補充現有的基于BMC/MCU/TPM的體系，使之完全符合NIST SP-800-193標準，從而為保護企業服務器固件提供了一種全新的方法，可全面防止對服務器所有固件的攻擊。

NIST SP-800-193對整個硬件平臺上的固件保護提出的規范性要求主要包含三個部分：首先是在啟動或是系統更新后，能夠以加密方式檢測到損壞的平臺固件和關鍵數據，防止供應鏈中的惡意攻擊；其次是保護，例如有人在對固件進行非法的讀寫操作時，要保護平臺固件和關鍵數據免遭損壞，并確保固件更新的真實性和完整性；第三是即使在固件遭到破壞的情況下，也能夠進行恢復，例如將損壞的固件和關鍵數據恢復到之前的狀態，或者是啟動受信任的恢復過程。

這三部分相互融合、相互配合，主要目的就是保護硬件平臺上的固件。

結語

Lattice Sentry 4.0通過“硬件可信根+實時監控+彈性恢復”的立體防護，重新定義了固件安全的技術標準。其核心優勢不僅在于滿足當前法規與攻擊防護需求，更通過 FPGA 的可重構特性，為未來5-10年的安全挑戰提供升級彈性。在量子計算與AI攻擊并存的時代，Sentry 4.0為企業構建了一道從芯片到系統的“不可侵犯”安全邊界，助力數字生態在安全與創新中實現可持續發展。
