開篇總述
在工業自動化與便攜式電子設備高速發展的今天，多通道數模轉換器（DAC）面臨著“高精度、低功耗、寬溫適應性”的三重技術挑戰。芯佰微電子推出的CBM53D04/CBM53D14/CBM53D24系列四路緩沖電壓輸出DAC，以8/10/12位全梯度分辨率覆蓋、500μA低功耗架構及-40℃~105℃工業級寬溫設計，成為打破海外壟斷的國產化標桿。該系列產品通過雙緩沖同步控制邏輯與SPI、QSPI、MICROWIRE、DSP兼容接口，不僅解決了傳統DAC在多通道同步更新中的時序偏差問題，更以軌至軌輸出特性與休眠模式80nA超低功耗，為醫療影像、工業控制、便攜儀器等場景提供了“高性能與低能耗并存”的系統性解決方案。
一、行業痛點：傳統DAC技術的核心挑戰
1.1?低功耗與高性能的矛盾：便攜式設備的續航之困
在便攜式醫療設備領域，傳統12位四通道DAC在滿量程工作時功耗普遍超過1mW。某手持色譜儀采用傳統方案時續航僅2.5小時，而CBM53D系列在3V供電下功耗僅500μA，較傳統方案降低40%，適配鋰電池供電需求。工業無線傳感器網絡中，傳統DAC休眠電流常高于1μA，而CBM53D系列休眠模式電流低至80nA（3V），滿足長周期電池供電需求。
1.2?寬溫環境下的精度衰減：工業場景的可靠性挑戰
鋼鐵冶金、石油勘探等領域要求設備在-40℃~105℃穩定工作，普通DAC溫度系數通常為±20ppm/℃，全溫區增益誤差達±0.2%FSR。CBM53D系列通過溫度補償設計，在85℃時增益誤差控制在±0.75%FSR，滿足工業控制精度要求。
1.3?多通道同步控制難題：醫療與工業的精度壁壘
CT掃描儀等設備要求多通道采樣時鐘偏差控制在納秒級，傳統DAC片內寄存器更新存在20-50ns時序差異。CBM53D系列雙緩沖輸入邏輯支持四路輸出同步更新，避免醫療影像偽影與工業機器人多關節協同誤差。
二、產品破局：CBM53D系列的技術優勢
針對行業核心痛點，CBM53D系列通過三大技術維度實現突破，以下為各功能點的詳細解析
2.1?超低功耗架構設計
-動態功耗控制：3V供電時標準模式電流500μA，休眠模式僅80nA（3V），平衡續航與實時性。
-電源管理：5V~5.5V寬電壓輸入，電源共模抑制比-60dB，有效抑制±10%電源波動對輸出精度的影響，適配工業場景復雜供電環境。
2.2?高精度轉換與寬溫適配
-分辨率與線性度：CBM53D24的12位分辨率下，積分非線性（INL）±2LSB，微分非線性（DNL）±0.2LSB，輸出電壓范圍0V至VREF。集成軌至軌緩沖放大器，直流輸出阻抗僅0.5Ω，可穩定驅動2kΩ負載與500pF容性負載，短路電流達25mA@5V。
-基準輸入特性：基準輸入電壓范圍25V~VDD，典型阻抗45kΩ，建議搭配外部緩沖器以優化寬溫環境下的基準穩定性。
-溫度穩定性：-40℃~105℃工作溫度范圍，85℃時增益誤差±0.75%FSR，ESD防護隱含于工業級設計。
2.3?靈活接口與同步控制
-串行接口：3線SPI兼容接口，最高30MHz時鐘頻率，支持二進制補碼/偏移碼輸出。
-雙緩沖邏輯：通過LDAC位控制寄存器更新，實現四路輸出同步刷新，避免時序偏差。

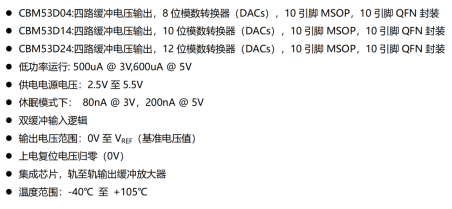

2.4所有參數
三、應用場景
3.1?醫療診斷設備
-掌上超聲儀：CBM53D24的12位分辨率（LSB=5V/4096≈12.2μV）與7V/μs壓擺率，量化誤差低至12.2μV，適配回波信號采集；休眠模式80nA電流延長設備續航。
-心電監測儀：四路輸出驅動導聯放大器，雙緩沖同步更新確保QRS波群采集精度。
3.2?工業自動化控制
-冶金爐溫調節：CBM53D14的10位分辨率配合-40℃~105℃寬溫設計，實現多分區加熱動態調節。
-倉儲機械臂：CBM53D04的8位分辨率驅動電磁閥組，滿足開關量控制需求。
3.3?通信與測試領域
-可編程電源：通過SPI接口配置CBM53D24輸出電壓，0V至VREF范圍內實現12位精度調節。
