【N01實物】基于51單片機的簡易電子密碼鎖設計(一)

PDF原理圖&PCB圖：Altium Designer

仿真版本：Proteus8.6及以上版本

程序編譯：Keil5 C51

編程語言：C語言

設計編號：【N01實物】

1.? 簡介

? 本文提出了一種基于51單片機的簡易密碼鎖設計。該設計在硬件方面主要采用AT89C51/STC89C52RC單片機作為主控核心，結合矩陣鍵盤、數碼管、LED燈、蜂鳴器，實現修改用戶密碼、關鎖、退格、密碼錯誤報警等功能。

2.? 主要功能

a.本設計為了防止密碼被竊取要求在輸入密碼時在數碼管上顯示-號。

b.設計開鎖密碼位4位密碼的電子密碼鎖，初始密碼1234。

c.能夠在密碼正確時紅燈亮，輸入密碼時顯示----。

d.4×4的矩陣鍵盤其中包括0-9的數字鍵和A-F的功能鍵

e.本產品具備報警功能，當輸入密碼錯誤時蜂鳴器響。

f.密碼可以由用戶自己修改設定：在開鎖后點擊修改密碼按鍵，連續兩遍輸入修改的密碼即可。

3.? 源程序(Keil5)

本設計采用keil5 C51軟件(內附安裝包)實現程序設計。如需用keil4打開程序，可自行通過.c和.h文件新建工程即可。

4.? 仿真proteus8.6

? 本設計采用proteus8.6軟件(內附安裝包)實現仿真設計，如下圖所示。proteus軟件一般存在高低版本兼容問題，該仿真是通過proteus8.6導出的，所以請盡量使用proteus8.6打開文件，低于proteus8.6的版本不能夠正常使用，高于proteus8.6的版本除了proteus8.8/8.9理論上可以正常使用。

初始界面：

開鎖：

5.? PDF原理圖和PCB圖

該設計原理圖和PCB是通過Altium Designer軟件設計的，僅提供PDF原理圖和PCB頂層/底層圖片?。?！

PDF原理圖：

PCB頂層和底層圖：

6.? 實物照片

實物圖如下：

7.? 設計報告

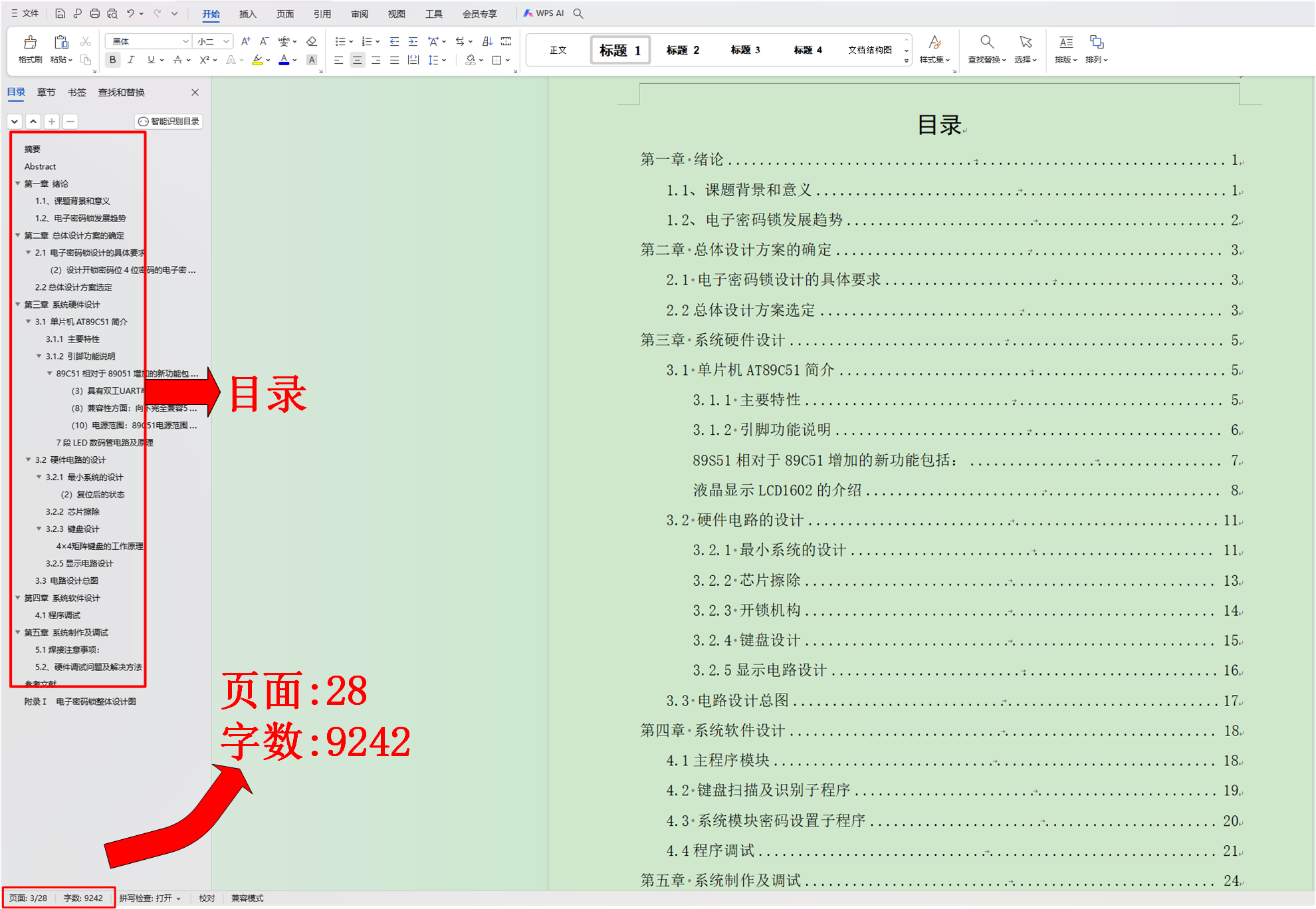

設計報告主要包括硬件電路、軟件設計、仿真調試等等，僅供參考。

8.? 資料清單

設計資料主要包括C程序+Proteus仿真+PDF原理圖+PCB圖+設計報告+使用說明+元件清單+仿真演示視頻+實物演示視頻，如需實物請聯系。

9.? 資料獲取鏈接

百度網盤下載鏈接：【N01】實物百度網盤下載鏈接

更多單片機實物設計合集：單片機實物設計合集
