基于物聯網設計的智能儲物柜(4G+華為云IOT+微信小程序)

18小時前
452
加入交流群
掃碼加入
獲取工程師必備禮包
參與熱點資訊討論

更多詳細資料請聯系.docx

共1個文件

一、項目介紹

在游樂場、商場、景區等人流量較大的地方，往往存在用戶需要臨時存放物品的情況，例如行李箱、外套、購物袋等。為了滿足用戶的儲物需求，并提供更加便捷的服務體驗，當前設計了一款物聯網智能儲物柜。

該智能儲物柜通過與華為云物聯網服務器的連接，實現了數據的傳輸和管理，讓用戶可以通過微信小程序輕松查看儲物柜的可用狀態和選擇合適的儲物柜進行解鎖。通過使用4G聯網模塊E29 Cat-1，儲物柜實現了穩定的網絡連接，確保了用戶可以隨時隨地查看和使用儲物柜。

主控芯片采用STC12C5A60S2，具有低功耗、高性能和豐富的外設接口等特點，能夠滿足儲物柜的控制需求。而儲物柜的鎖則采用了電磁鎖，能夠快速、安全地實現儲物柜的解鎖和上鎖操作。

用戶在解鎖儲物柜后，會扣除相應的押金（預付金），然后根據使用時間進行計費。用戶可以隨時存取自己的物品，并且在使用完成后可以通過微信小程序完成訂單結算，使整個使用過程更加便捷和透明。

這款4G智能儲物柜為用戶提供了一種靈活、安全、便捷的儲物解決方案，能夠有效滿足人們?nèi)粘Ｉ钪械膬ξ镄枨?，并提供良好的用戶體驗。

智能儲物柜支持的主要功能：

（1）遠程查看儲物柜狀態：用戶可以通過微信小程序?qū)崟r查看儲物柜的可用狀態，包括儲物柜數量、剩余可用儲物柜數量等信息。這使得用戶在選擇儲物柜時可以提前了解儲物柜的可用性，避免不必要的等待。

（2）指定儲物柜解鎖：用戶可以在微信小程序上選擇需要使用的儲物柜，并進行解鎖操作。當用戶選擇指定儲物柜后，儲物柜會自動解鎖，方便用戶存放物品。

（3）押金扣除和計費：在解鎖儲物柜時，系統會自動扣除用戶的押金（預付金）。智能儲物柜根據使用時間進行計費，用戶只需根據實際使用時間支付相應費用。

（4）存取物品：一旦用戶成功解鎖儲物柜，他們就可以將物品存放或取出。用戶可以隨時存取自己的物品，并享受到安全可靠的儲物體驗。

（5）臨時解鎖功能：如果用戶需要頻繁存取物品，儲物柜提供了臨時解鎖功能。用戶可以選擇設置一段時間內的臨時解鎖，無需重復進行解鎖操作，方便快捷。

（6）訂單結算：用戶在使用完成后，可以通過微信小程序完成訂單結算。系統會根據實際使用時間和費率進行計算，并生成相應的費用清單供用戶支付。

整體系統流程框架圖：

image-20230925153026023

做好的柜子效果如下： （柜子不帶屏幕的，全部操作在微信小程序上進行）

image-20230925151722754

二、軟硬件選型

2.1 硬件選型

智能儲物柜所需的硬件主要包括下面幾個部分：

（1）主控芯片：采用STC12C5A60S2主控芯片，具有低功耗、高性能和豐富的外設接口，能夠滿足儲物柜的控制需求。

（2）4G聯網模塊：采用華為云IOT提供的4G聯網模塊E29 Cat-1，確保儲物柜具備穩定的網絡連接功能，實現遠程數據傳輸和管理。

（3）電磁鎖(每個小柜子一個電磁鎖)：儲物柜采用電磁鎖作為解鎖和上鎖的裝置，能夠快速、安全地實現儲物柜的開關操作。電磁鎖具有較高的穩定性和安全性。

（4）電源系統：儲物柜需要一個可靠的電源系統來供電，以確保儲物柜的正常運行。

（5）外殼和結構組件：儲物柜外殼。

采用主控板：

image-20230925150325217

采用的電磁鎖：

image-20230925150848200

采用的柜子：

image-20230925151803556

2.2 軟件選型

軟件包含了4個部分。

（1）設備端的程序開發，智能儲物柜設備端的程序。

（2）華為云IOT物聯網服務器的配置。設備注冊、消息轉發。

（3）智能鎖的后臺云服務器搭建。

（4）小程序、公眾號程序開發。

在這里插入圖片描述

三、華為云物聯網服務器部署

3.2 開通物聯網服務

地址： https://www.huaweicloud.com/product/iothub.html

image-20230801151136153

點擊總覽，查看接入信息。 我們當前設備準備采用MQTT協議接入華為云平臺，這里可以看到MQTT協議的地址和端口號等信息。

image-20230925155200396

image-20230925155233810

總結:

端口號：   MQTT (1883)
接入地址： e244e6efb9.st1.iotda-device.cn-north-4.myhuaweicloud.com

根據域名地址得到IP地址信息:

Microsoft Windows [版本 10.0.19045.3448]
(c) Microsoft Corporation。保留所有權利。

C:Users11266>ping e244e6efb9.st1.iotda-device.cn-north-4.myhuaweicloud.com

正在 Ping e244e6efb9.st1.iotda-device.cn-north-4.myhuaweicloud.com [117.78.5.125] 具有 32 字節的數據:
來自 117.78.5.125 的回復: 字節=32 時間=41ms TTL=94
來自 117.78.5.125 的回復: 字節=32 時間=44ms TTL=94
來自 117.78.5.125 的回復: 字節=32 時間=43ms TTL=94
來自 117.78.5.125 的回復: 字節=32 時間=42ms TTL=94

117.78.5.125 的 Ping 統計信息:
    數據包: 已發送 = 4，已接收 = 4，丟失 = 0 (0% 丟失)，
往返行程的估計時間(以毫秒為單位):
    最短 = 41ms，最長 = 44ms，平均 = 42ms

C:Users11266>

image-20230925155314730

MQTT協議接入端口號有兩個，1883是非加密端口，8883是證書加密端口，單片機無法加載證書，所以使用1883端口比較合適。 接下來的ESP8266就采用1883端口連接華為云物聯網平臺。

3.3 創建產品

（1）創建產品

點擊產品頁，再點擊創建產品。

image-20230925155450476

（2）填寫產品信息

根據自己產品名字填寫。

image-20230925155543528

（3）產品創建成功

image-20230925155557999

（4）添加自定義模型

產品創建完成之后，點擊進入產品詳情頁面，翻到最下面可以看到模型定義。

image-20230925155634106

這個模型就是定義自己設備接下來需要向服務器上傳那些數據類型。根據自己的數據類型進行編寫。

先點擊自定義模型。

image-20230925155710677

再創建一個服務ID。

image-20230925155738113

接著點擊新增屬性。

image-20230925155908114

設置屬性。

image-20230925155933814

屬性添加成功。

image-20230925155956728

3.4 添加設備

產品是屬于上層的抽象模型，接下來在產品模型下添加實際的設備。添加的設備最終需要與真實的設備關聯在一起，完成數據交互。

（1）注冊設備

image-20230925160050686

（2）根據自己的設備填寫

設備標識碼、密碼這些根據自己情況認真填寫。

image-20230925160152785

（3）保存設備信息

創建完畢之后，點擊保存并關閉，得到創建的設備密匙信息。該信息在后續生成MQTT三元組的時候需要使用。

image-20230925160232066

創建之后，得到的設備信息如下：

{
    "device_id": "65113d05a559fd7cd41435f8_lock1",
    "secret": "12345678"
}

（4）設備創建完成

可以點擊設備進入到設備詳情頁面。

image-20230925160613806

3.5 MQTT協議主題訂閱與發布

（1）主題訂閱格式

幫助文檔地址：https://support.huaweicloud.com/devg-iothub/iot_02_2200.html

image-20230801151350067

image-20230801151355027

對于設備而言，一般會訂閱平臺下發消息給設備 這個主題。

設備想接收平臺下發的消息，就需要訂閱平臺下發消息給設備 的主題，訂閱后，平臺下發消息給設備，設備就會收到消息。

如果設備想要知道平臺下發的消息，需要訂閱上面圖片里標注的主題。

以當前設備為例，最終訂閱主題的格式如下:
$oc/devices/{device_id}/sys/messages/down

最終的格式:
$oc/devices/65113d05a559fd7cd41435f8_lock1/sys/messages/down

?

（2）主題發布格式

對于設備來說，主題發布表示向云平臺上傳數據，將最新的傳感器數據，設備狀態上傳到云平臺。

這個操作稱為：屬性上報。

幫助文檔地址：https://support.huaweicloud.com/api-iothub/iot_06_v5_3010.html

image-20230925160939978

根據幫助文檔的介紹， 當前設備發布主題，上報屬性的格式總結如下：

發布的主題格式:
$oc/devices/{device_id}/sys/properties/report

最終的格式:
$oc/devices/65113d05a559fd7cd41435f8_lock1/sys/properties/report
發布主題時，需要上傳數據，這個數據格式是JSON格式。

上傳的JSON數據格式如下:

{
  "services": [
    {
      "service_id": <填服務ID>,
      "properties": {
        "<填屬性名稱1>": <填屬性值>,
        "<填屬性名稱2>": <填屬性值>,
        ..........
      }
    }
  ]
}
根據JSON格式，一次可以上傳多個屬性字段。 這個JSON格式里的，服務ID，屬性字段名稱，屬性值類型，在前面創建產品的時候就已經介紹了，不記得可以翻到前面去查看。

根據這個格式，組合一次上傳的屬性數據:
{"services": [{"service_id": "lock","properties":{"lock":1}}]}

3.6 MQTT三元組

MQTT協議登錄需要填用戶ID，設備ID，設備密碼等信息，就像我們平時登錄QQ，微信一樣要輸入賬號密碼才能登錄。MQTT協議登錄的這3個參數，一般稱為MQTT三元組。

接下來介紹，華為云平臺的MQTT三元組參數如何得到。

（1）MQTT服務器地址

要登錄MQTT服務器，首先記得先知道服務器的地址是多少，端口是多少。

幫助文檔地址：https://console.huaweicloud.com/iotdm/?region=cn-north-4#/dm-portal/home

MQTT協議的端口支持1883和8883，它們的區別是：8883 是加密端口更加安全。但是單片機上使用比較困難，所以當前的設備是采用1883端口進連接的。

根據上面的域名和端口號，得到下面的IP地址和端口號信息： 如果設備支持填寫域名可以直接填域名，不支持就直接填寫IP地址。 （IP地址就是域名解析得到的）

華為云的MQTT服務器地址：117.78.5.125
域名：e244e6efb9.st1.iotda-device.cn-north-4.myhuaweicloud.com
華為云的MQTT端口號：1883

注意！ 具體要看這里：

image-20230925161111346

（2）生成MQTT三元組

華為云提供了一個在線工具，用來生成MQTT鑒權三元組： https://iot-tool.obs-website.cn-north-4.myhuaweicloud.com/

打開這個工具，填入設備的信息（也就是剛才創建完設備之后保存的信息），點擊生成，就可以得到MQTT的登錄信息了。

下面是打開的頁面：

image-20230801151418248

填入設備的信息： （上面兩行就是設備創建完成之后保存得到的）

image-20230925161154059

得到三元組之后，設備端通過MQTT協議登錄鑒權的時候，填入?yún)?shù)即可。

ClientId 65113d05a559fd7cd41435f8_lock1_0_0_2023092508
Username 65113d05a559fd7cd41435f8_lock1
Password 1a3e7f486aa551bca7b6ff5c19c29d2006e940ec1f98ab416e10be1288106953

3.7 模擬設備登錄測試

經過上面的步驟介紹，已經創建了產品，設備，數據模型，得到MQTT登錄信息。 接下來就用MQTT客戶端軟件模擬真實的設備來登錄平臺。測試與服務器通信是否正常。

（1）填入登錄信息

打開MQTT客戶端軟件，對號填入相關信息（就是上面的文本介紹）。然后，點擊登錄，訂閱主題，發布主題。

image-20230925161345360

（2）打開網頁查看

完成上面的操作之后，打開華為云網頁后臺，可以看到設備已經在線了。

點擊詳情頁面，可以看到上傳的數據。

image-20230925161426088

到此，云平臺的部署已經完成，設備已經可以正常上傳數據了。

3.8 添加控制命令(云端控制設備)

在產品頁面，添加控制命令。

image-20230925162251674

根據自己設備的情況填寫需要發送的控制命令。

image-20230925162418179

image-20230925162526196

3.9 云端發送控制命令

在設備頁面測試剛才添加的命令。

image-20230925162711916

image-20230925162751673

點擊確定之后，在MQTT客戶端上就能收到云端下發的控制命令。

說明：當前的MQTT客戶端實際就是模擬的真實設備。 真實設備收到控制命令就可以判斷，完成鎖的開關控制。

image-20230925162830773

這個下發的命令是有反饋。設備端收到之后，可以向服務器反饋狀態，這樣服務器才能知道剛才的控制命令確實發送成功了。

設備收到信息之后，上傳回應給服務器的主題和內容格式：

Topic：$oc/devices/{device_id}/sys/commands/response/request_id={request_id}
數據格式：
{
    "result_code": 0,
    "response_name": "COMMAND_RESPONSE",
    "paras": {
        "result": "success"
    }
}

云端發送控制命令之后，設備收到的消息如下：

$oc/devices/65113d05a559fd7cd41435f8_lock1/sys/commands/request_id=d49f0bb9-ba87-4c9b-b915-98a1f0fcf689{"paras":{"lock":true},"service_id":"lock","command_name":"鎖開關控制"}

其中request_id=d49f0bb9-ba87-4c9b-b915-98a1f0fcf689 就是本次的請求ID?；貞?yīng)的時候需要加上請求ID。服務器才好對應。

以當前設備為例：

發布的主題這樣填： $oc/devices/65113d05a559fd7cd41435f8_lock1/sys/commands/response/request_id=ce49181e-7636-4b24-946d-c034ca083c1c

發布的內容這樣填：
{"result_code":0,"response_name":"COMMAND_RESPONSE","paras":{"result":"success"}}

在MQTT軟件里這樣填：

image-20230925163506474

MQTT回應之后，可以在云端的發送命令界面，看到右上角有彈窗提示，命令下發成功。

image-20230925163208848

四、微信小程序開發

如果要開發自己的上位機，遠程控制設備。

一般有兩種需求。

（1）獲取設備的狀態。

（2）給設備發送控制指令。

那么下面就介紹這兩種接口如何使用，就是標準的HTTPS接口。

4.1 獲取設備影子數據（API接口）

幫助文檔：https://support.huaweicloud.com/api-iothub/iot_06_v5_0079.html

設備影子介紹：

設備影子是一個用于存儲和檢索設備當前狀態信息的JSON文檔。
每個設備有且只有一個設備影子，由設備ID唯一標識
設備影子僅保存最近一次設備的上報數據和預期數據
無論該設備是否在線，都可以通過該影子獲取和設置設備的屬性

簡單來說：設備影子就是保存，設備最新上傳的一次數據。

我們設計的軟件里，如果想要獲取設備的最新狀態信息，就采用設備影子接口。

如果對接口不熟悉，可以先進行在線調試：https://apiexplorer.developer.huaweicloud.com/apiexplorer/doc?product=IoTDA&api=ShowDeviceShadow

在線調試接口，可以請求影子接口，了解請求，與返回的數據格式。

(調試的時候，可以選擇只填必填項)

image-20230925161642973

設備影子接口返回的數據如下：

{
 "device_id": "65113d05a559fd7cd41435f8_lock1",
 "shadow": [
  {
   "service_id": "lock",
   "desired": {
    "properties": null,
    "event_time": null
   },
   "reported": {
    "properties": {
     "lock": 1
    },
    "event_time": "20230925T081357Z"
   },
   "version": 0
  }
 ]
}

4.2 控制命令發送(API接口)

幫助文檔：https://support.huaweicloud.com/api-iothub/iot_06_v5_0038.html

image-20230925164327371

在線調試地址：https://console.huaweicloud.com/apiexplorer/#/openapi/IoTDA/debug?api=CreateCommand

填寫需要發送給設備的消息。

image-20230925164546678

{"lock":1}

設備端可以收到下發的命令

image-20230925164631704

設備端收到下發命令之后，也可以向服務器反饋狀態，反饋的方式在前面的3.9小節已經介紹過了。

4.3 創建IAM賬戶

創建一個IAM賬戶，因為接下來開發上位機，需要使用云平臺的API接口，這些接口都需要token進行鑒權。簡單來說，就是身份的認證。 調用接口獲取Token時，就需要填寫IAM賬號信息。所以，接下來演示一下過程。

地址: https://console.huaweicloud.com/iam/?region=cn-north-4#/iam/users

獲取Token時，除了AIM賬號外，還需要項目憑證:

9254586ba43841e6bf4995dc24023d6b

image-20230925165102886

鼠標點擊自己昵稱，點擊統一身份認證。

點擊左上角創建用戶。

image-20230313175315289

image-20221207161209880

image-20221207161308917

image-20221207161327200

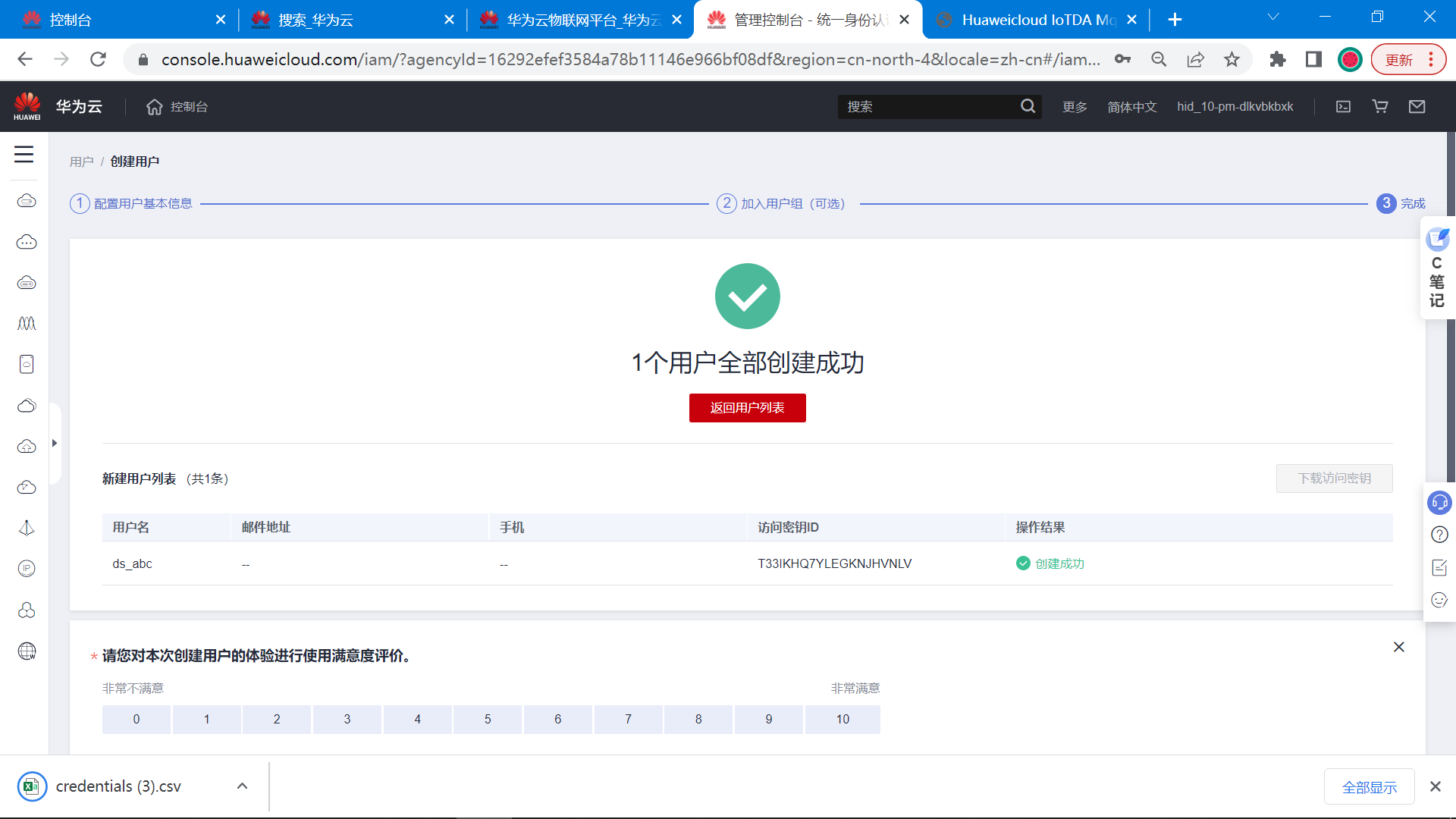

創建成功：

image-20221212174359962

image-20221212174412097

用戶創建成功。

image-20230925165154324

4.4 TOKEN動態獲取

調用服務器的API接口都需要填寫token，下面介紹如何通過賬號信息動態獲取token（正常的token時效性是24小時）。

幫助文檔：https://support.huaweicloud.com/api-iam/iam_30_0001.html#section4

image-20230925170016192

請求地址:

POST https://iam.<服務ID>.myhuaweicloud.com/v3/auth/tokens

請求參數：

{
    "auth": {
        "identity": {
            "methods": [
                "password"
            ],
            "password": {
                "user": {
                    "domain": {
                        "name": "IAMDomain"        //IAM用戶所屬帳號名（華為云的主賬號）
                    },
                    "name": "IAMUser",             //IAM用戶名（剛才創建的）
                    "password": "IAMPassword"      //IAM用戶密碼（剛才創建的）
                }
            }
        },
        "scope": {
            "project": {
                "name": "cn-north-1"               //服務ID（創建產品時創建的）
            }
        }
    }
}

Qt編寫的示例代碼：

/*
功能: 獲取token
*/
void Widget::GetToken()
{
    QString requestUrl;
    QNetworkRequest request;

    //設置請求地址
    QUrl url;

    //獲取token請求地址
    requestUrl = QString("https://iam.%1.myhuaweicloud.com/v3/auth/tokens")
                 .arg(SERVER_ID);

    //自己創建的TCP服務器,測試用
    //requestUrl="http://10.0.0.6:8080";

    //設置數據提交格式
    request.setHeader(QNetworkRequest::ContentTypeHeader, QVariant("application/json;charset=UTF-8"));

    //構造請求
    url.setUrl(requestUrl);

    request.setUrl(url);

    QString text =QString("{"auth":{"identity":{"methods":["password"],"password":"
    "{"user":{"domain": {"
    ""name":"%1"},"name": "%2","password": "%3"}}},"
    ""scope":{"project":{"name":"%4"}}}}")
            .arg(MAIN_USER)
            .arg(IAM_USER)
            .arg(IAM_PASSWORD)
            .arg(SERVER_ID);

    //發送請求
    manager->post(request, text.toUtf8());
}

4.5 規則轉發

為了能讓自己的私有服務器收到設備的狀態變化，可以在華為云物聯網服務器上創建轉發規則。

（1）創建規則

image-20230925170635632

填充規則轉發的信息：

參數名 參數說明
規則名稱 自定義，如: led_obs。
規則描述 自定義，如數據轉發至OBS服務。
數據來源 選擇“設備屬性”。
觸發事件 自動匹配“設備屬性上報”。
資源空間 和上一步創建的產品所在的資源空間保持一致。

（2）創建屬性：設備上報消息時觸動轉發規則

image-20230925170830858

image-20230925170914880

image-20230925170929848

（3）添加轉發規則

可以根據自己的需求設置目的地址。

image-20230925170959685

如果自己有私有服務器，創建轉發規則即可。

image-20230925171126233

五、硬件端代碼開發

5.1 E29 Cat-1模塊

全網通E29 Cat-1 支持多種協議基于4G網絡，具有速度快，延遲低等特點，Cat-1相比于4G有具有更低的功耗。

全網通E29Cat-1模塊的特點：
1.TAS-E29 Cat-1全網通芯片
2.4G全網通Cat-1芯片
3.支持TCP/UDP/MQTT/HTTP等多種協議
4.基于4G網絡，網絡速度快
5.功耗比4G芯片低40%
6.支持標準AT指令、短信透傳
7.中英文短信透傳/配置
8.支持LBS基站定位
9.modbus輪詢技術、自定義心跳包、注冊包。

5.2 4G模塊與MQTT服務器交互常用的AT指令

AT：檢查模塊是否正常工作并響應AT指令。

AT+CGATT：激活或取消激活GPRS附著。在使用EC20模塊進行網絡通信之前，需要先激活GPRS附著。

AT+CIPSHUT：關閉移動場景TCP/IP連接。使用該指令可以關閉之前建立的TCP連接。

AT+CIPSTART：建立TCP或UDP連接到遠程服務器。對于MQTT協議，首先需要使用AT+CIPSTART建立到MQTT服務器的TCP連接。

AT+CIPSEND：發送數據到TCP或UDP連接。對于MQTT協議，您可以使用該指令發送MQTT數據包，例如訂閱主題、發布消息等。

AT+CIPCLOSE：關閉TCP或UDP連接。

AT+CMQTTUSR：設置MQTT連接的用戶名。

AT+CMQTTPASS：設置MQTT連接的密碼。

AT+CMQTTACCQ：設置MQTT連接的客戶端ID。

AT+CMQTTCONN：連接到MQTT服務器。在設置好MQTT連接參數后，使用該指令進行連接。

AT+CMQTTPUB：發布MQTT消息。使用該指令發布消息到指定的主題。

AT+CMQTTSUB：訂閱MQTT主題。使用該指令訂閱感興趣的主題，當有消息發布到該主題時，EC20模塊會收到相應的回調。

AT+CMQTTUNS：取消訂閱MQTT主題。使用該指令取消已經訂閱的主題。

5.3 MQTT連接主要代碼

核心代碼模板：

// 引入必要的庫
#include <reg51.h>
#include <string.h>

// 定義串口通信相關的寄存器地址
#define UART_BAUD_RATE_H 0xFD // 波特率高位
#define UART_BAUD_RATE_L 0xFE // 波特率低位
#define UART_CONTROL_REG 0x98 // 控制寄存器地址

// 定義MQTT服務器信息
#define MQTT_SERVER "mqtt.example.com" // MQTT服務器地址
#define MQTT_PORT "1883" // MQTT端口號

// 定義設備ID和認證信息
#define DEVICE_ID "your_device_id" // 設備ID
#define USERNAME "your_username" // 用戶名
#define PASSWORD "your_password" // 密碼

// 定義訂閱和發布的主題
#define SUBSCRIBE_TOPIC "your_subscribe_topic" // 訂閱主題
#define PUBLISH_TOPIC "your_publish_topic" // 發布主題

// 定義MQTT協議相關指令
#define CONNECT_CMD "AT+CMQTTCONN="" MQTT_SERVER "","" MQTT_PORT "","" DEVICE_ID "","" USERNAME "","" PASSWORD ""rn" // 連接指令
#define SUBSCRIBE_CMD "AT+CMQTTSUB="" SUBSCRIBE_TOPIC "",1rn" // 訂閱指令
#define PUBLISH_CMD "AT+CMQTTPUB="" PUBLISH_TOPIC "",0,0,0,"your_message"rn" // 發布指令

// 定義串口發送函數
void UART_SendString(char *str) {
    while (*str) {
        SBUF = *str;
        while (!TI);
        TI = 0;
        str++;
    }
}

// 主函數
void main() {
    // 配置串口通信波特率為9600bps
    PCON = 0x00;
    TMOD = 0x20;
    TH1 = UART_BAUD_RATE_H;
    TL1 = UART_BAUD_RATE_L;
    TR1 = 1;
    SCON = UART_CONTROL_REG;

    // 連接MQTT服務器
    UART_SendString(CONNECT_CMD);

    // 等待連接成功的回復
    // 編寫等待回復的代碼

    // 訂閱主題
    UART_SendString(SUBSCRIBE_CMD);

    // 等待訂閱成功的回復
    // 編寫等待回復的代碼

    // 設備登錄成功，進入循環
    while (1) {
        // 定時上報數據，可以根據需求設置時間間隔
        // 這里使用延時函數模擬時間間隔
        delay(5000);

        // 上報數據到指定主題
        UART_SendString(PUBLISH_CMD);

        // 等待上報完成的回復
        // 編寫等待回復的代碼
    }
}

4.4 鎖控制代碼

// 引入必要的庫
#include <reg51.h>
#include <string.h>

// 定義串口通信相關的寄存器地址
#define UART_BAUD_RATE_H 0xFD // 波特率高位
#define UART_BAUD_RATE_L 0xFE // 波特率低位
#define UART_CONTROL_REG 0x98 // 控制寄存器地址

// 定義MQTT服務器信息
#define MQTT_SERVER "mqtt.example.com" // MQTT服務器地址
#define MQTT_PORT "1883" // MQTT端口號

// 定義設備ID和認證信息
#define DEVICE_ID "your_device_id" // 設備ID
#define USERNAME "your_username" // 用戶名
#define PASSWORD "your_password" // 密碼

// 定義訂閱主題
#define SUBSCRIBE_TOPIC "your_subscribe_topic" // 訂閱主題

// 定義電磁鎖的IO口連接圖紙
#define LOCK_1 P2_0 // 電磁鎖1的控制IO口
#define LOCK_2 P2_1 // 電磁鎖2的控制IO口
#define LOCK_3 P2_2 // 電磁鎖3的控制IO口
#define LOCK_4 P2_3 // 電磁鎖4的控制IO口
#define LOCK_5 P2_4 // 電磁鎖5的控制IO口
#define LOCK_6 P2_5 // 電磁鎖6的控制IO口
#define LOCK_7 P2_6 // 電磁鎖7的控制IO口
#define LOCK_8 P2_7 // 電磁鎖8的控制IO口
#define LOCK_9 P3_0 // 電磁鎖9的控制IO口
#define LOCK_10 P3_1 // 電磁鎖10的控制IO口
#define LOCK_11 P3_2 // 電磁鎖11的控制IO口
#define LOCK_12 P3_3 // 電磁鎖12的控制IO口


// 定義MQTT協議相關指令
#define CONNECT_CMD "AT+CMQTTCONN="" MQTT_SERVER "","" MQTT_PORT "","" DEVICE_ID "","" USERNAME "","" PASSWORD ""rn" // 連接指令
#define SUBSCRIBE_CMD "AT+CMQTTSUB="" SUBSCRIBE_TOPIC "",1rn" // 訂閱指令

// 定義串口發送函數
void UART_SendString(char *str) {
    while (*str) {
        SBUF = *str;
        while (!TI);
        TI = 0;
        str++;
    }
}

// 電磁鎖控制函數
void controlLock(int lockNumber, int lockState) {
    switch (lockNumber) {
    case 3:
        // 控制電磁鎖3
        if (lockState == 1) {
            // 打開電磁鎖
            LOCK_3 = 1;
        } else {
            // 關閉電磁鎖
            LOCK_3 = 0;
        }
        break;
    case 4:
        // 控制電磁鎖4
        if (lockState == 1) {
            // 打開電磁鎖
            LOCK_4 = 1;
        } else {
            // 關閉電磁鎖
            LOCK_4 = 0;
        }
        break;
    case 5:
        // 控制電磁鎖5
        if (lockState == 1) {
            // 打開電磁鎖
            LOCK_5 = 1;
        } else {
            // 關閉電磁鎖
            LOCK_5 = 0;
        }
        break;
    case 6:
        // 控制電磁鎖6
        if (lockState == 1) {
            // 打開電磁鎖
            LOCK_6 = 1;
        } else {
            // 關閉電磁鎖
            LOCK_6 = 0;
        }
        break;
    case 7:
        // 控制電磁鎖7
        if (lockState == 1) {
            // 打開電磁鎖
            LOCK_7 = 1;
        } else {
            // 關閉電磁鎖
            LOCK_7 = 0;
        }
        break;
    case 8:
        // 控制電磁鎖8
        if (lockState == 1) {
            // 打開電磁鎖
            LOCK_8 = 1;
        } else {
            // 關閉電磁鎖
            LOCK_8 = 0;
        }
        break;
    case 9:
        // 控制電磁鎖9
        if (lockState == 1) {
            // 打開電磁鎖
            LOCK_9 = 1;
        } else {
            // 關閉電磁鎖
            LOCK_9 = 0;
        }
        break;
    case 10:
        // 控制電磁鎖10
        if (lockState == 1) {
            // 打開電磁鎖
            LOCK_10 = 1;
        } else {
            // 關閉電磁鎖
            LOCK_10 = 0;
        }
        break;
    case 11:
        // 控制電磁鎖11
        if (lockState == 1) {
            // 打開電磁鎖
            LOCK_11 = 1;
        } else {
            // 關閉電磁鎖
            LOCK_11 = 0;
        }
        break;
    case 12:
        // 控制電磁鎖12
        if (lockState == 1) {
            // 打開電磁鎖
            LOCK_12 = 1;
        } else {
            // 關閉電磁鎖
            LOCK_12 = 0;
        }
        break;
    default:
        // 鎖編號無效
        break;
}

}

// 主函數
void main() {
    // 配置串口通信波特率為9600bps
    PCON = 0x00;
    TMOD = 0x20;
    TH1 = UART_BAUD_RATE_H;
    TL1 = UART_BAUD_RATE_L;
    TR1 = 1;
    SCON = UART_CONTROL_REG;

    // 連接MQTT服務器
    UART_SendString(CONNECT_CMD);

    // 等待連接成功的回復
    // 編寫等待回復的代碼

    // 訂閱主題
    UART_SendString(SUBSCRIBE_CMD);

    // 等待訂閱成功的回復
    // 編寫等待回復的代碼

    // 設備登錄成功，進入循環
    while (1) {
        // 接收到MQTT消息后，解析并控制對應的電磁鎖
        // 編寫接收和解析MQTT消息的代碼
        // 設備接收到的消息格式為 "LOCK_X_ON" 或 "LOCK_X_OFF"，其中 X 為電磁鎖編號

        // 解析消息，并提取電磁鎖編號和狀態
        int lockNumber; // 電磁鎖編號
        int lockState; // 電磁鎖狀態，0表示關閉，1表示打開
        if (strncmp(receivedMessage, "LOCK_", 5) == 0) {
            lockNumber = receivedMessage[5] - '0'; // 提取鎖編號
            if (strstr(receivedMessage, "ON") != NULL) {
                lockState = 1; // 提取鎖狀態，ON表示打開
            } else if (strstr(receivedMessage, "OFF") != NULL) {
                lockState = 0; // 提取鎖狀態，OFF表示關閉
            }

            // 控制對應的電磁鎖
            controlLock(lockNumber, lockState);
        }
    }
}

六、總結

這款基于單片機設計的智能儲物柜是一種應用于游樂場、商場和景區等場所的便捷儲物解決方案。用戶可以通過微信小程序?qū)崟r查看儲物柜的可用狀態，并選擇指定柜子進行解鎖。

該智能儲物柜支持4G聯網，采用主控芯片STC12C5A60S2和4G聯網模塊E29 Cat-1來實現與網絡的連接。用戶在解鎖儲物柜時需要支付押金（預付金），隨后系統開始計時并按照使用的時間進行收費。儲物柜也支持臨時解鎖和存取物品功能。用戶完成使用后，可以通過微信小程序完成訂單結算。

儲物柜的鎖采用電磁鎖技術，通過控制相應的IO口來實現開鎖或關鎖。整體而言，該智能儲物柜以單片機為核心，集成了4G通信模塊、電磁鎖和華為云物聯網服務器等技術，提供方便、安全的儲物服務。每個儲物柜都是一個獨立的設備，通過華為云物聯網服務器實現數據傳輸和管理。

基于單片機設計的智能儲物柜在不同場所為用戶提供便捷的儲物解決方案，通過技術的融合和應用，提升用戶體驗和管理效率。

  • 更多詳細資料請聯系.docx
    下載

相關推薦
