基于STC89C52單片機設計的氣壓與海拔高度檢測計(采用MPL3115A2芯片實現)

一、前言

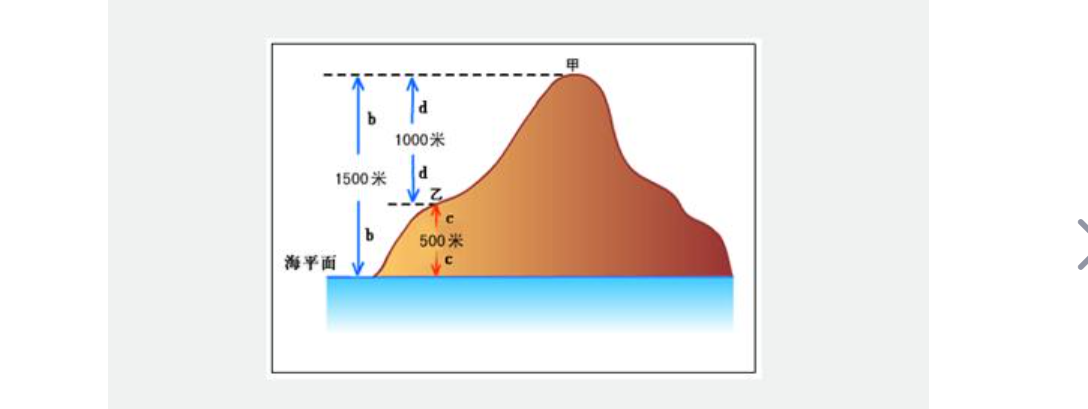

隨著科技的不斷發展，在許多領域中，對氣壓與海拔高度的測量變得越來越重要。例如，對于航空和航天工業、氣象預報、氣候研究等領域，都需要高精度、可靠的氣壓與海拔高度檢測裝置。針對這一需求，基于單片機設計的氣壓與海拔高度檢測計應運而生。

本項目采用了MPL3115A2芯片作為氣壓與溫度傳感器，能夠?qū)崿F(xiàn)高精度、高分辨率的氣壓與海拔高度測量。主控芯片采用STC89C52，具有強大的控制能力和豐富的資源，能夠更好地滿足系統設計的要求。此外，通過LCD1602顯示檢測到的信息，可以使用戶更加方便地查看和使用系統。

二、項目設計思路

在設計此項目時，需要考慮硬件設計和軟件設計兩個方面。

2.1 硬件設計思路

（1）主控芯片：選擇STC89C52作為主控芯片，它具有51系列單片機的特點，擁有強大的處理能力和豐富的資源，可以滿足系統的需求。

（2）傳感器選擇：采用MPL3115A2芯片作為氣壓與溫度傳感器，它具有高精度、高分辨率的特點，并且支持I2C通信協議，方便與主控芯片進行數據交互。

（3）顯示模塊：選擇LCD1602作為顯示模塊，它可以顯示檢測到的信息，如氣壓和海拔高度，讓用戶直觀地了解測量結果。

（4）連接方式：根據MPL3115A2芯片規格書和STC89C52芯片手冊，確定它們之間的連接方式，通常使用I2C總線進行通信。

2.2 軟件設計思路

（1）初始化：在程序開始時，需要對主控芯片和傳感器進行初始化設置，包括引腳配置、寄存器初始化等。

（2）數據采集：通過I2C通信協議，主控芯片向傳感器發送指令，讀取氣壓和溫度數據。然后對數據進行處理，得到實際的氣壓值和海拔高度值。

（3）數據顯示：將測量到的氣壓和海拔高度值通過LCD1602顯示出來，可以使用LCD1602的相關庫函數來實現。

（4）循環檢測：為了持續監測氣壓和海拔高度的變化，可以使用一個循環，在每次循環中執行數據采集和顯示操作。

三、項目代碼實現

#include <reg52.h>
#include <intrins.h>

#define MPL3115A2_ADDRESS (0xC0>>1)  // MPL3115A2 I2C地址
#define MPL3115A2_CTRL_REG1 (0x26)   // 控制寄存器1地址
#define MPL3115A2_PT_DATA_CFG (0x13) // 氣壓和溫度數據寄存器地址
#define MPL3115A2_STATUS (0x00)      // 狀態寄存器地址
#define MPL3115A2_OUT_P_MSB (0x01)   // 氣壓輸出數據MSB字節地址
#define MPL3115A2_OUT_P_CSB (0x02)   // 氣壓輸出數據CSB字節地址
#define MPL3115A2_OUT_P_LSB (0x03)   // 氣壓輸出數據LSB字節地址
#define MPL3115A2_OUT_T_MSB (0x04)   // 溫度輸出數據MSB字節地址
#define MPL3115A2_OUT_T_LSB (0x05)   //溫度輸出數據LSB字節地址

#define LCD1602_DATA_PORT P1         // LCD1602數據口
sbit LCD1602_RS = P3^1;              //LCD1602命令/數據選擇引腳
sbit LCD1602_RW = P3^2;              //LCD1602讀寫選擇引腳
sbit LCD1602_E = P3^3;               //LCD1602使能引腳

//延時函數
void Delay1ms(void)
{
    unsigned char i, j;
    _nop_();
    i = 12;
    j = 169;
    do
    {
        while (--j);
    } while (--i);
}

//寫一個字節到LCD1602
void LCD1602_WriteByte(unsigned char byte, bit isData)
{
    LCD1602_E = 0;
    LCD1602_RS = isData;
    LCD1602_RW = 0;
    LCD1602_DATA_PORT = byte;
    Delay1ms();
    LCD1602_E = 1;
    Delay1ms();
    LCD1602_E = 0;
}

//初始化LCD1602
void LCD1602_Init(void)
{
    LCD1602_WriteByte(0x38, 0); // 設置數據總線為8位，顯示模式為2行，5*7點陣字符
    LCD1602_WriteByte(0x0c, 0); // 開啟LCD顯示，關閉光標顯示和閃爍
    LCD1602_WriteByte(0x06, 0); // 輸入方式設置（光標移動方向向右，字符不移動）
    LCD1602_WriteByte(0x01, 0); // 清屏
}

//LCD1602顯示字符串
void LCD1602_ShowString(unsigned char x, unsigned char y, unsigned char *str)
{
    unsigned char i = 0;
    if (y == 1) x |= 0x40;   //設置顯示行位置為第二行
    x |= 0x80;               //設置顯示行位置
    LCD1602_WriteByte(x, 0);
    while (str[i] != '?')
    {
        LCD1602_WriteByte(str[i], 1);
        i++;
    }
}

//I2C通信函數
unsigned char I2C_SendByte(unsigned char dat)
{
    unsigned char bit_ctr,ack;
    for(bit_ctr=0;bit_ctr<8;bit_ctr++) //循環8次，發送8位數據
    {
        SDA = (bit_ctr & 0x80); // 判斷當前位是0還是1，設置SDA引腳
        _nop_();
        SCL = 1;                // 拉高SCL引腳，發送數據
        _nop_();
        SCL = 0;                // 拉低SCL引腳
    }
    SDA = 1;                    // 在最后一次時，SDA引腳設置為1，等待ACK確認
    _nop_();
    SCL = 1;                    // 拉高SCL引腳
    ack = SDA;                  // 讀取ACK確認信號
    _nop_();
    SCL = 0;                    // 拉低SCL引腳，結束發送
    return ack;
}

//I2C通信函數
unsigned char I2C_ReadByte(void)
{
    unsigned char bit_ctr, dat = 0;
    for(bit_ctr=0;bit_ctr<8;bit_ctr++) //循環8次，接收8位數據
    {
        SDA = 1;              // 讓SDA引腳保持為1，準備接收數據
        _nop_();
        SCL = 1;              // 拉高SCL引腳，讓數據線上的數據進入芯片
        _nop_();
        dat |= SDA;           // 將當前接收到的數據bit復制到dat的對應bit上
        if(bit_ctr != 7) dat <<= 1; // 如果不是最后一位，就將dat左移一位，以接收下一個bit
        SCL = 0;              // 拉低SCL引腳，等待下一次數據輸入
    }
    return dat;
}

//寫字節到MPL3115A2芯片
void MPL3115A2_WriteByte(unsigned char regAddr, unsigned char data)
{
    I2C_Start();                         // 啟動I2C總線
    I2C_SendByte(MPL3115A2_ADDRESS);     // 發送I2C設備地址+寫標志
    I2C_SendByte(regAddr);               // 發送要寫入的寄存器地址
    I2C_SendByte(data);                  // 發送要寫入的數
    I2C_Stop();                          // 結束I2C通信
}

//讀取MPL3115A2芯片的一個字節
unsigned char MPL3115A2_ReadByte(unsigned char regAddr)
{
    unsigned char data;
    I2C_Start();                         // 啟動I2C總線
    I2C_SendByte(MPL3115A2_ADDRESS);     // 發送I2C設備地址+寫標志
    I2C_SendByte(regAddr);               // 發送要讀取的寄存器地址
    I2C_Start();                         // 啟動I2C總線
    I2C_SendByte(MPL3115A2_ADDRESS+1);   // 發送I2C設備地址+讀標志
    data = I2C_ReadByte();               // 讀取一個字節
    I2C_Stop();                          // 結束I2C通信
    return data;
}

//啟動一次MPL3115A2芯片的氣壓測量
void MPL3115A2_PressureMeasureStart(void)
{
    MPL3115A2_WriteByte(MPL3115A2_CTRL_REG1, 0x38); // 向控制寄存器1寫入設置值，啟動氣壓測量
}

//等待MPL3115A2芯片氣壓測量結束
void MPL3115A2_WaitForPressureMeasureFinish(void)
{
    unsigned char status;
    do
    {
        status = MPL3115A2_ReadByte(MPL3115A2_STATUS); // 讀取狀態寄存器
    } while ((status & 0x08) == 0);                    // 檢查氣壓測量結束標志位
}

//讀取MPL3115A2芯片測量的氣壓值，單位Pa
long MPL3115A2_ReadPressure(void)
{
    unsigned char msb, csb, lsb;
    long press;
    msb = MPL3115A2_ReadByte(MPL3115A2_OUT_P_MSB); // 讀取氣壓數據的MSB字節
    csb = MPL3115A2_ReadByte(MPL3115A2_OUT_P_CSB); // 讀取氣壓數據的CSB字節
    lsb = MPL3115A2_ReadByte(MPL3115A2_OUT_P_LSB); // 讀取氣壓數據的LSB字節
    press = (msb << 16) | (csb << 8) | lsb;        // 將讀取到的三個字節組合成一個長整型數值
    press >>= 4;                                   // 由于最后四位是不需要的，因此右移四位
    return press;
}

//讀取MPL3115A2芯片測量的溫度值，單位0.0625°C
int MPL3115A2_ReadTemperature(void)
{
    unsigned char msb, lsb;
    int temp;
    msb = MPL3115A2_ReadByte(MPL3115A2_OUT_T_MSB); // 讀取溫度數據的MSB字節
    lsb = MPL3115A2_ReadByte(MPL3115A2_OUT_T_LSB); // 讀取溫度數據的LSB字節
    temp = (msb << 8) | lsb;                      // 將讀取到的兩個字節組合成一個整型數值
    return temp >> 4;                             // 由于最后四位是不需要的，因此右移四位
}

//將氣壓值轉換成海拔高度值（單位：米）
float ConvertPressureToAltitude(long press)
{
    float altitude;
    altitude = 44330 * (1 - pow((press / 101325.0), 0.1903)); // 根據公式計算海拔高度
    return altitude;
}

void main()
{
    unsigned char str[16];
    long press;
    float altitude;
    int temperature;

    I2C_Init();         // 初始化I2C總線
    LCD1602_Init();     // 初始化LCD1602

    MPL3115A2_PressureMeasureStart(); // 啟動一次氣壓測量
    MPL3115A2_WaitForPressureMeasureFinish(); // 等待氣壓測量結束
    press = MPL3115A2_ReadPressure(); // 讀取氣壓值
    altitude = ConvertPressureToAltitude(press); // 將氣壓值轉換成海拔高度值
    temperature = MPL3115A2_ReadTemperature(); // 讀取溫度值

    sprintf(str, "Press: %dPa", press); // 將氣壓值轉換成字符串
    LCD1602_ShowString(0, 0, str);      // 在第一行LCD1602上顯示氣壓值
    sprintf(str, "Altitude: %dm", (int)altitude); // 將海拔高度值轉換成字符串
    LCD1602_ShowString(0, 1, str);      // 在第二行LCD1602上顯示海拔高度值
    sprintf(str, "Temp: %dC", temperature); // 將溫度值轉換成字符串
    LCD1602_ShowString(11, 0, str);     // 在第一行LCD1602上顯示溫度值
    while (1);                         // 等待
}

四、MPL3115A2模塊介紹

MPL3115A2 是一款集成式數字大氣壓力傳感器模塊，由NXP Semiconductors（前身為Freescale Semiconductor）生產。通過測量大氣壓力和溫度，提供了高精度的大氣壓力和海拔測量功能。

下面是 MPL3115A2 模塊的一些主要特點和功能：

（1）大氣壓力測量：MPL3115A2 可以測量大氣壓力，并提供絕對壓力、相對壓力和海拔高度等數據。它支持廣泛的壓力測量范圍，通常為 20 kPa 至 110 kPa。這使得它適用于氣象監測、高度測量、天氣預報和氣壓趨勢分析等應用。

（2）溫度測量：MPL3115A2 還具有溫度測量功能，可以提供環境溫度數據。這對于需要考慮溫度變化對壓力測量的影響的應用非常重要。

（3）高精度測量：MPL3115A2 提供高精度的壓力和溫度測量。它使用16位的ADC（模數轉換器）進行測量，并提供高分辨率的數據輸出。這使得它能夠提供準確的大氣壓力和溫度數據。

（4）數字輸出接口：MPL3115A2 通過I2C接口與主控制器通信。這種數字接口使得與微控制器、單片機或其他數字設備的集成變得簡單。

（5）低功耗：MPL3115A2 設計為低功耗模式，可以在不太耗電的情況下運行。它具有多種省電模式，可根據應用需求進行配置，以延長電池壽命。

（6）自動補償和校準：MPL3115A2 模塊具有自動溫度補償和校準功能，以提高測量的準確性和穩定性。它可以根據環境條件自動調整并校準傳感器輸出，以減少溫度和其他因素對測量結果的影響。

（7）應用領域：由于 MPL3115A2 模塊提供了高精度的大氣壓力和溫度測量，它適用于許多應用領域。例如，它可以用于氣象站、高度計、無人機和飛行器的高度控制、室內導航系統以及氣壓計算設備等。

MPL3115A2 是一款功能強大的集成式數字大氣壓力傳感器模塊，具有高精度測量、低功耗和數字接口等特點，適用于多種大氣壓力和海拔測量應用。

五、總結

本項目主要涉及到硬件和軟件兩個方面，利用MPL3115A2氣壓傳感器模塊和LCD1602液晶顯示屏實現氣壓測量和海拔高度計算，并將測得的數據在LCD1602上進行顯示。

具體實現過程如下：

（1）硬件方面，需要將MPL3115A2模塊和LCD1602顯示屏接入單片機，并進行相應的電路設計和連接。

（2）軟件方面，需要使用8051單片機來控制MPL3115A2模塊和LCD1602顯示屏，包括初始化I2C總線、MPL3115A2芯片和LCD1602顯示屏，啟動氣壓測量并等待其完成，讀取氣壓值和溫度值，將氣壓值轉換成海拔高度值，并通過LCD1602顯示屏進行顯示。

本項目在實際應用中可作為氣壓測量和海拔高度計算的一個基礎模塊，為相關領域的研究和應用提供了一定的技術支持。
