Quartus直流電機verilog代碼青創QC-FPGA開發板

名稱：Quartus直流電機verilog代碼青創QC-FPGA開發板

軟件：Quartus

語言：Verilog

代碼功能：

直流電機控制：

1、可以控制正轉、反轉、復位；

2、具有16級調速開關，控制速度。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在青創QC-FPGA開發板驗證，青創QC-FPGA開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

1. 工程文件

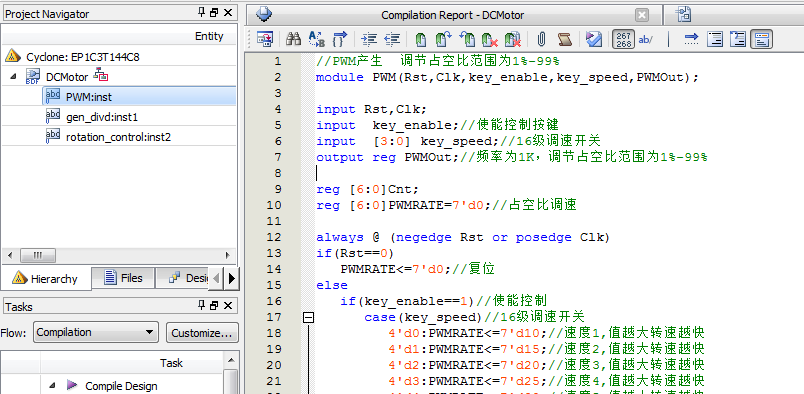

2. 程序文件

3. 程序編譯

4. RTL圖

5. 仿真圖

整體仿真圖

分頻模塊

Pwm波產生模塊

方向控制模塊

部分代碼展示:

//divdFACTOR--分頻系數，實際分頻數為divdFACTOR*2
//divdWIDTH--分頻計數器的位寬，實際位寬為divdWIDTH+1,該位寬所能表達的最大值>divdFACTOR
//產生100k的時鐘
//50分頻,分頻不能太大，否則會導致前一個高電平和下一個高電平接不上，從而導致電機不能轉起來
module?gen_divd(reset,clkin,clkout);
input?reset,clkin;
output?clkout;
parameter?divdWIDTH=7;//分頻計數器的位寬，實際位寬為divdWIDTH+1,該位寬所能表達的最大值>divdFACTOR
parameter?divdFACTOR=25;//分頻系數是divdFACTOR*2
reg?clkout;
reg?[divdWIDTH:0]?cnt;
//5MHz計數25翻轉一次，得到50分頻的輸出，100KHz
always?@?(negedge?reset?or?posedge?clkin)
if(!reset)//復位
begin
cnt<=0;
clkout<=0;
end
else
begin
cnt<=cnt+1'b1;//計數
if(cnt==(divdFACTOR-1))//計數25反轉一下
begin
cnt<=0;
clkout<=~clkout;//翻轉
end?
end
endmodule
