出租車模擬計費Verilog代碼AX301開發板Quartus

名稱：出租車模擬計費Verilog代碼AX301開發板Quartus

軟件：Quartus

語言：Verilog

代碼功能：

出租車模擬計費系統的實現

設計一個模擬的出租車計費系統，能顯示里程和費用。

要求：

（1）自行設定車速，根據計時轉換為里程，里程顯示方式為XXX，單位為km；

（2）費用的計算及顯示，出租車的起步價設為7.00元，當里程小于2km時，按起步價計算費用；當里程大于2km時，按下式計算費用：費用=里程×1.80元/km。費用顯示方式為XXX，單位為元；

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在AX301開發板驗證，開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

1.出租車模擬計費系統的實現

設計一個模擬的出租車計費系統，能顯示里程和費用。

要求：

（1）自行設定車速，根據計時轉換為里程，里程顯示方式為XXX，單位為km；

（2）費用的計算及顯示，出租車的起步價設為7.00元，當里程小于2km時，按起步價計算費用；當里程大于2km時，按下式計算費用：費用=里程×1.80元/km。費用顯示方式為XXX，單位為元；

2. 工程文件

3. 程序文件

4. 程序編譯

5. RTL圖

6. 管腳分配

7. Testbench

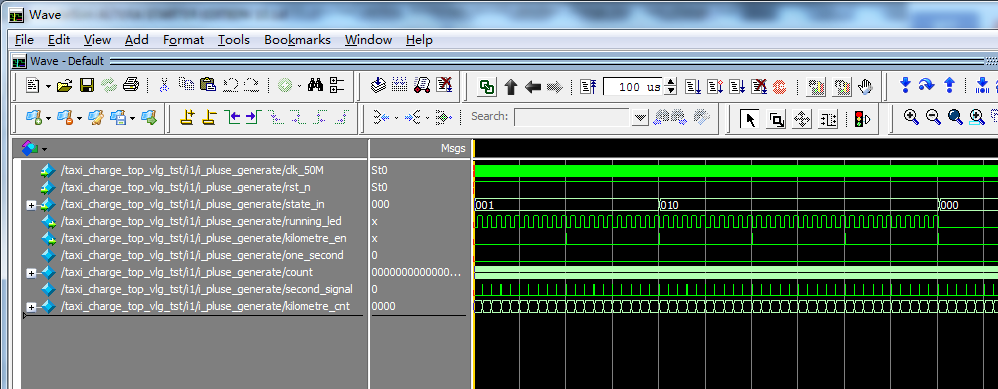

8. 仿真圖

整體仿真圖

速度脈沖發生器模塊

狀態控制模塊

顯示模塊

部分代碼展示:

`timescale?1ns?/?1ps
//出租車模擬計費系統的實現
//設計一個模擬的出租車計費系統，能顯示里程和費用。
//要求：（1）自行設定車速，根據計時轉換為里程，里程顯示方式為XXX，單位為km；
//（2）費用的計算及顯示，出租車的起步價設為7.00元，當里程小于2km時，按起步價計算費用；當里程大于2km時，按下式計算費用：費用=里程×1.80元/km。費用顯示方式為XXX，單位為元；
module?taxi_charge_top(
input?clk_50M,//50M時鐘
input?rst_n,//復位信號
input?charge_end,//停止計費
input?charge_begin,//啟動信號,開始計費
output?running_led,//高電平行駛指示燈
//數碼管控制信號
output?[5:0]?bit_select,//數碼管位選
output?[7:0]?seg_select//數碼管段選
????);
wire?[7:0]?distance_out;//距離
wire?[15:0]?charging_money_out;//費用
wire?kilometre_en;
wire?[2:0]?state_in;
state_machine?i_state_machine(
.?clk_50M(clk_50M),//50M時鐘
.?rst_n(rst_n),//復位信號
.?charge_end(charge_end),//停止計費，高有效
.?charge_begin(charge_begin),//啟動信號
.?state_in(state_in),//當前狀態
.?kilometre_en(kilometre_en),//1公里產生一次
.?distance_out(distance_out),//距離
.?charging_money_out(charging_money_out)//費用
);
//稍等脈沖產生模塊
pluse_generate?i_pluse_generate(
.?clk_50M(clk_50M),//50MHz
.?rst_n(rst_n),//復位低有效?
.?state_in(state_in),//當前狀態
.?running_led(running_led),//指示燈
.?kilometre_en(kilometre_en)//1公里產生一次
);
//數碼管顯示模塊
display?i_display(
.?clk(clk_50M),
.?distance_out(distance_out),//距離
.?charging_money_out(charging_money_out),//費用
.?bit_select(bit_select),//數碼管位選
.?seg_select(seg_select)//數碼管段選
);
endmodule
