數字式競賽搶答器Verilog代碼Quartus軟件AX301開發板

名稱：Quartus數字式競賽搶答器Verilog代碼AX301開發板

軟件：Quartus

語言：Verilog

代碼功能：

數字式競賽搶答器設計：

設計一個可容納四組參賽者同時搶答的數字搶答器。

要求:

(1)能斷第一搶答者并報警指示搶答成功,其他組搶答均無效。

(2)設計倒計時時鐘,若提前搶答則對相應的搶答組發出警報。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

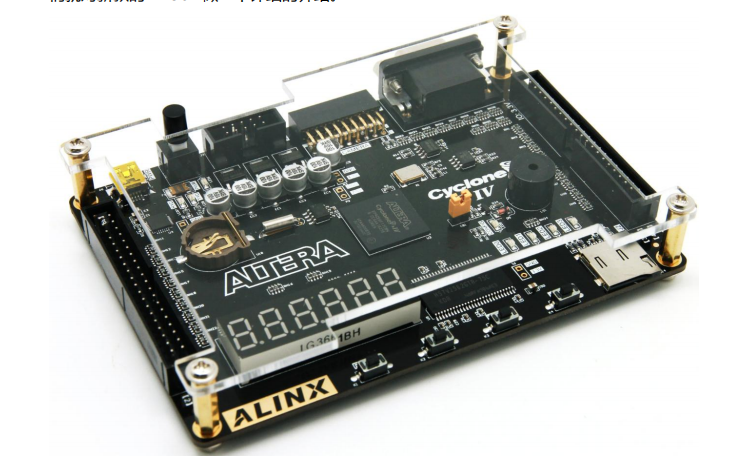

本代碼已在AX301開發板驗證，開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

3. 程序編譯

4. RTL圖

5. 管腳分配

6. Testbench

7. 仿真圖

整體仿真圖

控制模塊仿真

顯示模塊仿真

部分代碼展示:

//數字式競賽搶答器設計
//設計一個可容納四組參賽者同時搶答的數字搶答器。
//（1）能判斷第一搶答者并報警指示搶答成功，其他組搶答均無效；
//（2）設計倒計時時鐘，若提前搶答則對相應的搶答組發出警報
module?qiangdaqi?(
input?clk,//50MHz
//input?reset_n,//復位
input?key_1,//搶答鍵
input?key_2,//搶答鍵
input?key_3,//搶答鍵
input?key_4,//搶答鍵
output?alarm_LED,//高電平亮，提前搶答指示燈
output?beep,//蜂鳴器,低電平響
output?[5:0]?bit_select,//數碼管位選
output?[7:0]?seg_select//數碼管段選
);
wire?[3:0]?number;//搶答編號
wire?[3:0]?time_downcnt;//倒計時
wire?reset_n;
assign?reset_n=~(key_1==0?&&?key_2==0);//兩個按鍵同時按下作為復位信號
//控制模塊
control?i_control?(
.?clk(clk),//50MHz
.?reset_n(reset_n),//復位
.?key_1(key_1),//搶答鍵
.?key_2(key_2),//搶答鍵
.?key_3(key_3),//搶答鍵
.?key_4(key_4),//搶答鍵
.?alarm_LED(alarm_LED),//高電平亮，提前搶答指示燈
.?beep(beep),//蜂鳴器,低電平響
.?number(number),//搶答編號
.?time_downcnt(time_downcnt)//倒計時
);
//數碼管顯示模塊
display?i_display(
.?clk(clk),
.?number(number),//搶答編號
.?time_downcnt(time_downcnt),//倒計時
.?bit_select(bit_select),//數碼管位選
.?seg_select(seg_select)//數碼管段選
);
endmodule
