4人競賽數字搶答器vivado軟件verilog代碼ego1開發板

名稱：4人競賽數字搶答器vivado軟件verilog代碼ego1開發板（代碼在文末下載）

軟件：VIVADO

語言：Verilog

代碼功能：

數字搶答器的設計任務說明:

設計一個可供4人競賽的數字搶答器。

(1)具有定時搶答功能,且一次搶答的時間由主持人設定,本搶答器的時間 設定為60秒以內,當主持人啟動“開始”開關后,定時器開始計時。

(2)設定的搶答時間內,選手可以搶答,搶答成功定時器停止工作,顯示器上顯示選手的號碼和搶答時間。并保持到主持人按復位鍵

(3)搶答器開始時數碼管顯示序號0,選手搶答實行優先鎖存,優先搶答選手 的編號一直保持到主持人將系統清除為止。搶答后顯示優先搶答者序號,并且不出現其他搶答者的序號。

(4)當設定的時間到,而無人搶答時,本次搶答無效,發出報警指示(可以 用LED燈亮表示),并禁止搶答,定時器上顯示00。主持人按動復位按 鈕后,搶答可以重新開始。

注:附加功能根據本人能力自行添加(如:自動積分、減分等等)

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在ego1開發板驗證，開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

3. 程序編譯

4. RTL圖

5. 管腳分配

6. Testbench

7. 仿真圖

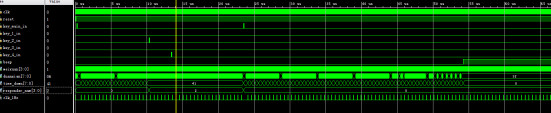

整體仿真圖

分頻模塊

搶答器控制模塊

數碼管顯示模塊

部分代碼展示:

//4人搶答器
module?responder_top
(
input?clk,//100Mhz
input?reset,//復位
input?key_main_in,//主持人主控S0
input?key_1_in,//搶答按鍵輸入1
input?key_2_in,//搶答按鍵輸入2
input?key_3_in,//搶答按鍵輸入3
input?key_4_in,//搶答按鍵輸入4
output?beep,//報警輸出(LED)
output??[3:0]?weixuan,//位選
output??[7:0]?duanxian//段選
);
wire?[2:0]?cur_state;//當前狀態
wire?[7:0]?time_down;//倒計時10_0
wire?[3:0]?responder_num;//搶答指示1~6
wire?clk_1Hz;//1Hz
//搶答器控制模塊
responder_ctrl?i_responder_ctrl
(
.?clk(clk),//50Mhz
.?reset(reset),//高電平有效
.?clk_1Hz(clk_1Hz),//1Hz時鐘
.?key_main_in(key_main_in),//主持人主控
.?key_1_pos(key_1_in),//搶答按鍵輸入1
.?key_2_pos(key_2_in),//搶答按鍵輸入2
.?key_3_pos(key_3_in),//搶答按鍵輸入3
.?key_4_pos(key_4_in),//搶答按鍵輸入4
.?beep(beep),//蜂鳴器輸出
.?time_down(time_down),//倒計時
.?cur_state(cur_state),
.?responder_num(responder_num)//搶答指示1~6
);
//分頻模塊
div_1Hz?i_div_1Hz
(
.?clk(clk),//50M
.?reset(key_main_in),//復位
.?clk_1Hz(clk_1Hz)//1Hz時鐘
);
//數碼管顯示模塊
display?i_display
(
.?clk(clk),
.?time_down(time_down),//倒計時10_0
.?responder_num(responder_num),//搶答指示1~6
.?weixuan(weixuan),//位選,高電平亮
.?duanxian(duanxian)//段選,高電平亮
);
endmodule

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=314
