多功能數字鐘設計verilog代碼AX301開發板Quartus

名稱：多功能數字鐘設計verilog代碼AX301開發板Quartus（代碼在文末下載）

軟件：Quartus

語言：Verilog

代碼功能：

多功能數字鐘設計

1.正常的顯示時間的小時、分鐘和秒的計時顯示；

2.該數字鐘應具有校時電路功能（即當時間不準時，可以通過調整時間的分鐘和小時來進行校時）。

3.該數字鐘應該具有秒表的功能。

4.該數字鐘應該具有鬧鐘的功能（即能任意設置鬧鐘的時間，也能實現鬧鐘的關閉功能）。

5.該數字鐘應該具有定時（倒計時）的功能。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

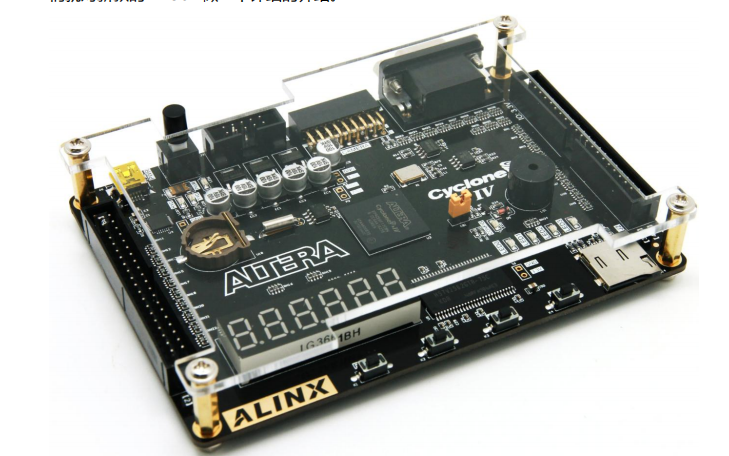

本代碼已在AX301開發板驗證，開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

1.工程文件

2.程序文件

3.程序運行

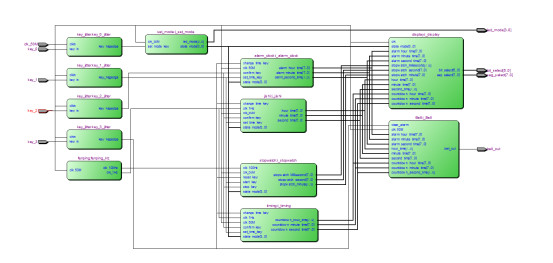

4.RTL圖

5.管腳分配

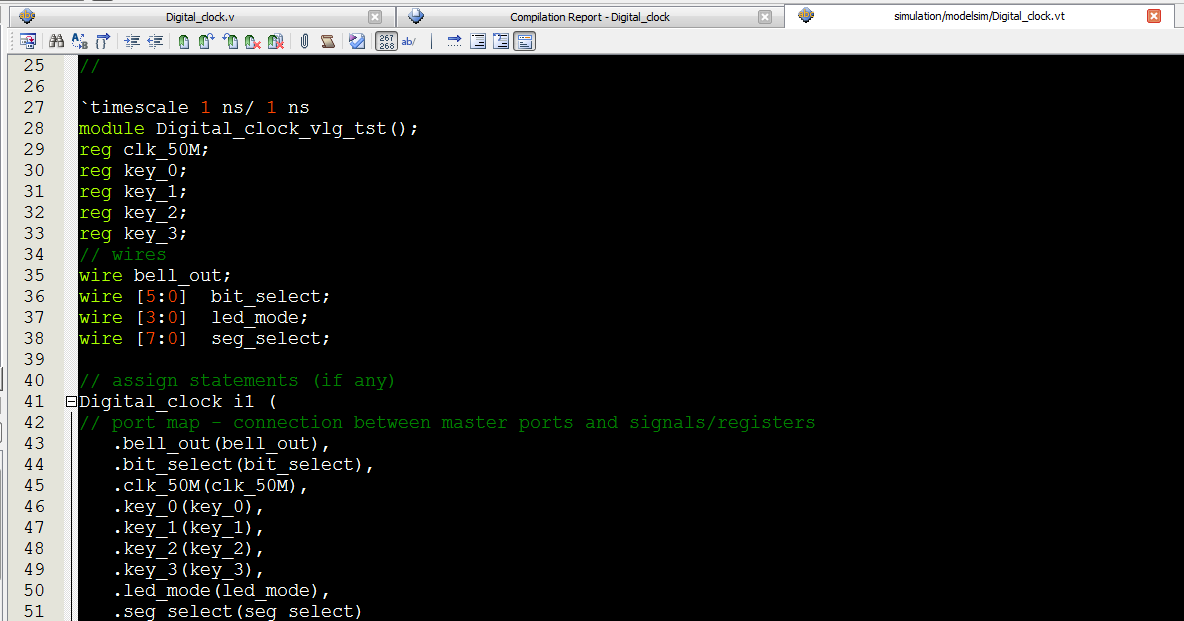

6.Testbench

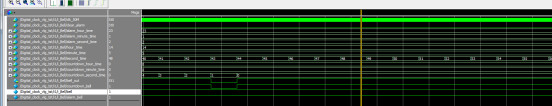

7.仿真圖

7.1 整體仿真圖

7.2 消抖模塊

7.3 分頻模塊

7.4 設置功能模塊

7.5 計時功能模塊

7.6 鬧鐘模塊

7.7 秒表模塊

7.8 定時模塊

7.9 響鈴模塊

7.10 顯示模塊

部分代碼展示:

module?Digital_clock(
input?clk_50M,
input?key_0,//模式設置按鍵--4'd0:計時，4'd1：鬧鐘，4'd2:跑表，4'd3:定時
input?key_1,//設置修改,跑表啟動
input?key_2,//修改確認,跑表暫停
input?key_3,//修改時分秒,跑表復位,鬧鐘關閉
output?bell_out,
output?[3:0]?led_mode,//led顯示當前模式
output?[5:0]?bit_select,//數碼管位選
output?[7:0]?seg_select//數碼管段選
);
wire?[3:0]?state_mode;//當前模式，4'd0:計時，4'd1：鬧鐘，4'd2:跑表
wire?[7:0]?hour_time;//時
wire?[7:0]?minute_time;//分
wire?[7:0]?second_time;//秒
wire?[7:0]?alarm_hour_time;//鬧鐘時
wire?[7:0]?alarm_minute_time;//鬧鐘分
wire?[7:0]?alarm_second_time;//鬧鐘秒
wire?[7:0]?stopwatch_Millisecond;//10毫秒
wire?[7:0]?stopwatch_second;//秒
wire?[7:0]?stopwatch_minute;//分
wire?[7:0]?countdown_hour_time;//時
wire?[7:0]?countdown_minute_time;//分
wire?[7:0]?countdown_second_time;//秒
wire?key_0_negedge;
wire?key_1_negedge;
wire?key_2_negedge;
wire?key_3_negedge;
wire?clk_1Hz;
wire?clk_100Hz;
fenping?fenping_Hz(
.?clk_50M(clk_50M),
.?clk_1Hz(clk_1Hz),
.?clk_100Hz(clk_100Hz)
);
key_jitter?key_0_jitter(
.?clkin(clk_50M),?????
.?key_in(key_0),
.?key_posedge(),
.?key_negedge(key_0_negedge),
.?key_value()
);
key_jitter?key_1_jitter(
.?clkin(clk_50M),?????
.?key_in(key_1),
.?key_posedge(),
.?key_negedge(key_1_negedge),
.?key_value()
);
key_jitter?key_2_jitter(
.?clkin(clk_50M),?????
.?key_in(key_2),
.?key_posedge(),
.?key_negedge(key_2_negedge),
.?key_value()
);
key_jitter?key_3_jitter(
.?clkin(clk_50M),?????
.?key_in(key_3),
.?key_posedge(),
.?key_negedge(key_3_negedge),
.?key_value()
);
set_mode?i_set_mode(
.?clk_50M(clk_50M),
.?set_mode_key(key_0_negedge),
.?led_mode(led_mode),//led顯示當前模式
.?state_mode(state_mode)//當前模式，4'd0:計時，4'd1：鬧鐘，4'd2:跑表
);
jishi?i_jishi(
.?clk_50M(clk_50M),
.?clk_1Hz(clk_1Hz),
.?state_mode(state_mode),//當前模式，4'd0:計時，4'd1：鬧鐘，4'd2:跑表
.?set_time_key(key_1_negedge),//設置時間
.?confirm_key(key_2_negedge),//確認
.?change_time_key(key_3_negedge),//設置時分秒
.?hour_time(hour_time),//時
.?minute_time(minute_time),//分
.?second_time(second_time)//秒
);
alarm_clock?i_alarm_clock(
.?clk_50M(clk_50M),
.?state_mode(state_mode),//當前模式，4'd0:計時，4'd1：鬧鐘，4'd2:跑表
.?set_time_key(key_1_negedge),//設置時間
.?confirm_key(key_2_negedge),//確認
.?change_time_key(key_3_negedge),//設置時分秒
.?alarm_hour_time(alarm_hour_time),//時
.?alarm_minute_time(alarm_minute_time),//分
.?alarm_second_time(alarm_second_time)//秒
);
stopwatch?i_stopwatch(
.?clk_50M(clk_50M),
.?clk_100Hz(clk_100Hz),//100Hz--對應10ms
.?state_mode(state_mode),//當前模式，4'd0:計時，4'd1：鬧鐘，4'd2:跑表
.?start_key(key_1_negedge),//啟動
.?stop_key(key_2_negedge),//暫停
.?reset_key(key_3_negedge),//復位
.?stopwatch_Millisecond(stopwatch_Millisecond),//10毫秒
.?stopwatch_second(stopwatch_second),//秒
.?stopwatch_minute(stopwatch_minute)//分
);
timing?i_timing(
.?clk_50M(clk_50M),
.?clk_1Hz(clk_1Hz),
.?state_mode(state_mode),//當前模式，4'd0:計時，4'd1：鬧鐘，4'd2:跑表,4'd3:定時
.?set_time_key(key_1_negedge),//設置時間
.?confirm_key(key_2_negedge),//確認
.?change_time_key(key_3_negedge),//設置時分秒
.?countdown_hour_time(countdown_hour_time),//時
.?countdown_minute_time(countdown_minute_time),//分
.?countdown_second_time(countdown_second_time)//秒
);
Bell?i_Bell(
.?clk_50M(clk_50M),
.?clear_alarm(key_3_negedge),//關閉鬧鐘鍵(key3)
.?alarm_hour_time(alarm_hour_time),//鬧鐘時
.?alarm_minute_time(alarm_minute_time),//鬧鐘分
.?alarm_second_time(alarm_second_time),//鬧鐘秒
.?hour_time(hour_time),//時
.?minute_time(minute_time),//分
.?second_time(second_time),//秒
.?countdown_hour_time(countdown_hour_time),//時
.?countdown_minute_time(countdown_minute_time),//分
.?countdown_second_time(countdown_second_time),//秒
.?bell_out(bell_out)//蜂鳴器,為低電平時，蜂鳴器響
);
display?i_display(
.?clk(clk_50M),
.?state_mode(state_mode),//當前模式，4'd0:計時，4'd1：鬧鐘，4'd2:跑表
.?stopwatch_Millisecond(stopwatch_Millisecond),//10毫秒
.?stopwatch_second(stopwatch_second),//秒
.?stopwatch_minute(stopwatch_minute),//分
.?hour_time(hour_time),//時
.?minute_time(minute_time),//分
.?second_time(second_time),//秒
.?alarm_hour_time(alarm_hour_time),//鬧鐘時
.?alarm_minute_time(alarm_minute_time),//鬧鐘分
.?alarm_second_time(alarm_second_time),//鬧鐘秒
.?countdown_hour_time(countdown_hour_time),//時
.?countdown_minute_time(countdown_minute_time),//分
.?countdown_second_time(countdown_second_time),//秒
.?bit_select(bit_select),//數碼管位選
.?seg_select(seg_select)//數碼管段選
);
endmodule
