停車場計數器傳感器檢測verilog代碼basys3開發板驗證

名稱：停車場計數器傳感器檢測verilog代碼basys3開發板驗證（代碼在文末下載）

軟件：VIVADO

語言：Verilog

代碼功能：

停車場計數器設計

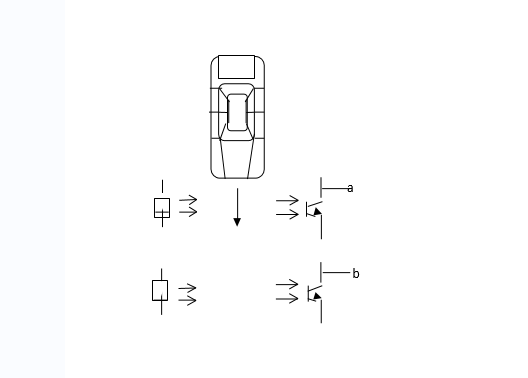

1、停車場有一個入口一次出口，每個口有一個傳感器檢測車輛進出。

2、兩個傳感器都未被遮擋時，傳感器ab值為00。

3、傳感器a被遮擋，傳感器值ab為10。

4、傳感器b被遮擋，傳感器值ab為01。

5、傳感器ab被遮擋，傳感器值ab為11。

使用代碼設計停車場計數器，用按鍵代替?zhèn)鞲衅?，在開發板驗證停車場計數器功能。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在Basys3開發板驗證，開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

停車場計數器仿真

要求：

1.程序文件

2.程序運行

3.程序仿真

程序接口

管腳約束

仿真

Testbench

整體仿真圖

a表示車進入信號，enter為一個clk的進入信號，inc為計數增加信號，car_num為車輛數量

同時有車進出，enter和exit同時為高,

Inc和dec信號不為1，總數不增不減

b為汽車駛出信號，exit為一個clk的駛出信號，dec為1，總數減少1

為便于數碼管顯示，需要將car_num變?yōu)?個數碼管信號，分別為百位，十位，個位

如下圖hun，ten，one信號

數碼管位選和段選信號

部分代碼展示:

module?park_station(
????input?clk,//輸入時鐘
????input?a_key,//入口
????input?b_key,//出口
????
????output?reg?[3:0]?weixuan,//數碼管位選
????output?reg?[7:0]?duanxuan//數碼管段選
????);
wire?a;//消抖后信號
wire?b;//消抖后信號
//消抖模塊
key_debounce?a_key_debounce(
.?clk(clk),
.?button_in(a_key),//輸入
.?button_jitter(a)//消抖后按鍵
);
//消抖模塊
key_debounce?b_key_debounce(
.?clk(clk),
.?button_in(b_key),//輸入
.?button_jitter(b)//消抖后按鍵
);
parameter?idle_in?=?3'd0;//空閑狀態
parameter?idle_out?=?3'd5;//空閑狀態
parameter?car_in?=?3'd1;//有車進入狀態
parameter?car_in_wait?=?3'd2;//有車進入維持狀態
parameter?car_out?=?3'd3;//有車離開狀態
parameter?car_out_wait?=?3'd4;//有車離開維持狀態
//parameter?car_inout?=?3'd5;//同時有車進入離開狀態
reg?[2:0]?state_a='d0;
reg?[2:0]?state_b='d0;
//兩段式狀態機第一段，狀態轉換
always@(posedge?clk)
begin
??case(state_a)
????idle_in:if(a==1)
????????????????state_a<=car_in;//有車進入
????????????else
????????????????state_a<=idle_in;//無車保持空閑狀態
?????car_in:????state_a<=car_in_wait;//有車進入維持狀態
?????car_in_wait:if(a==1)
?????????????????????state_a<=car_in_wait;//有車進入維持狀態
?????????????????else
?????????????????????state_a<=idle_in;//車完全駛入???
?????default:state_a<=idle_in;???
?????endcase
?????
??case(state_b)
???????idle_out:if(b==1)
???????????????????state_b<=car_out;//有車離開
???????????????else
???????????????????state_b<=idle_out;//無車保持空閑狀態
????????car_out:????state_b<=car_out_wait;//有車離開維持狀態
????????car_out_wait:if(b==1)
????????????????????????state_b<=car_out_wait;//有車離開維持狀態
????????????????????else
????????????????????????state_b<=idle_out;//車完全離開???
????????default:state_b<=idle_out;???
????????endcase
end

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=292
