ISE四層電梯控制器Basys2開發板verilog 4層電梯

名稱：ISE四層電梯控制Basys2開發板verilog4層電梯（代碼在文末下載）

軟件：ISE

語言：Verilog

代碼功能：

4層電梯

設計一個4層樓高的電梯自動控制系統，要求實現：

（1）電梯運行規則：當電梯處于上升模式時，只響應比電梯所在位置高的上樓請求信號，由下而上逐個執行，直到最后一個上樓請求執行完畢；如果高層有下樓請求，則直接升到由下樓請求的最高層，然后進入下降模式。當電梯處于下降模式時則與上升模式相反；

（2）電梯初始狀態為一層狀態。

（3）每層電梯入口處設有上下請求開關，電梯內設有顧客到達層次的停站請求開關；

（4）設有電梯入口處設有位置指示裝置及電梯運行模式(上升或下降)指示裝置；

（5）電梯到達有停站請求的樓層，電梯門打開，開門指示燈亮，開門4秒后，電梯門關閉(開門指示燈滅)。若按下電梯內開門按鈕，則電梯一直處于開門狀態，若按下電梯內關門按鈕，則電梯立即關門。電梯繼續進行，直至執行完最后一個請求信號后停留在當前層；

（6）能記憶電梯內外所有請求，并按照電梯運行規則按順序響應，每個請求信號保留至執行后消除。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在Basys2開發板驗證，開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

3. 程序編譯

4. 管腳分配

5. RTL圖

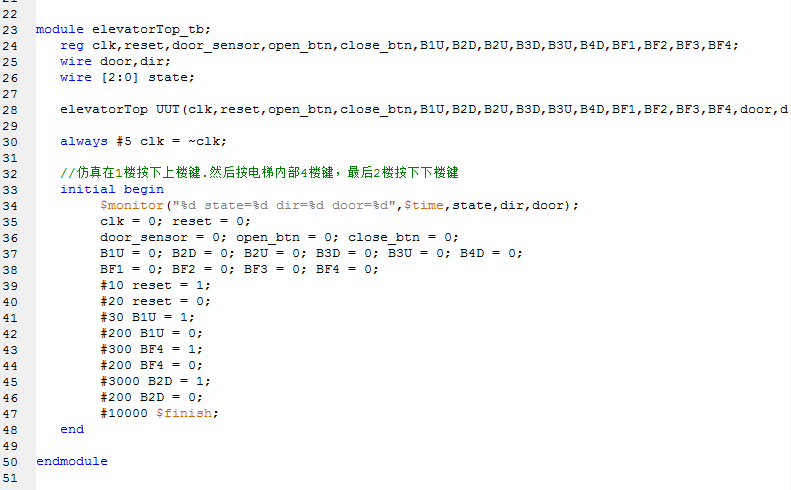

6. Testbench

7. 仿真圖

1. 自帶仿真圖

2. Modelsim仿真圖

部分代碼展示:

`timescale?1ns?/?1ps
//4層電梯
module?elevatorTop(clk,reset,open_btn,close_btn,B1U,B2D,B2U,B3D,B3U,B4D,BF1,BF2,BF3,BF4,door_led,up_led,down_led,HEX0,AN0,AN1,AN2,AN3);
????
?input?clk,reset;
?input?open_btn,close_btn;//開關門
?input?B1U,B2D,B2U,B3D,B3U,B4D,BF1,BF2,BF3,BF4;//電梯控制按鍵
????output?door_led;//門
?output?up_led;//上
?output?down_led;//下
?output?[7:0]HEX0;//數碼管顯示
?output?AN0;//數碼管位選
?output?AN1;//數碼管位選
?output?AN2;//數碼管位選
?output?AN3;//數碼管位選
?
?reg?[7:0]display;
?wire?door,?dir;
????wire?[2:0]?state;
?
????wire?[9:0]?resetButtons;
????wire?openDoor,?closeDoor,?MoveCountDone,?MoveCountEn;
????wire?C1U,C2D,C2U,C3D,C3U,C4D,G1,G2,G3,G4;
????wire?[7:0]?seconds;
????assign?seconds?=?2;
?assign?AN0=0;//數碼管低電平選選通
?assign?AN1=1;//數碼管低電平選選通
?assign?AN2=1;//數碼管低電平選選通
?assign?AN3=1;//數碼管低電平選選通
?
?assign?door_led=door;
?assign?up_led=(state[0]==1)??dir:0;//運行時候才亮
?assign?down_led=(state[0]==1)??~dir:0;//運行時候才亮
????
?//電梯控制模塊
?floorControl?fc(
?clk,
?reset,
?openDoor,
?closeDoor,
?C1U,C2D,C2U,C3D,C3U,C4D,G1,G2,G3,G4,
?MoveCountDone,MoveCountEn,
?door,dir,
?state,
?resetButtons
?);
????
?//按鍵控制模塊
?buttonControl?bc(
?{B1U,B2D,B2U,B3D,B3U,B4D,BF1,BF2,BF3,BF4},
?reset,resetButtons,
?{C1U,C2D,C2U,C3D,C3U,C4D,G1,G2,G3,G4}
?);
????
?//電梯門控制
?doorControl?dc(
?reset,
?clk,
?open_btn,
?open_btn,
?close_btn,
?door,
?openDoor,
?closeDoor
?);
????
?//秒計時
?counter?moveCount(
?reset,
?clk,
?MoveCountEn,MoveCountDone,
?seconds
?);

?
always?@(posedge?clk)
begin
case?(state)??//數字顯示碼
3'd0:?display<=?8'b1111_1001;//1
3'd2:?display<=?8'b1010_0100;//2
3'd4:?display<=?8'b1011_0000;//3
3'd6:?display<=?8'b1001_1001;//4
default:;
endcase
end
assign?HEX0=display;
?
endmodule
