4位密碼鎖控制basys2開發板verilog密碼修改四位密碼鎖

名稱：4位密碼鎖控制basys2開發板verilog密碼修改四位密碼鎖（代碼在文末下載）

軟件：ISE

語言：Verilog

代碼功能：

4位密碼鎖控制器

1)數碼輸入：每輸入一組4位二進制數，就輸入一個數值，并在顯示器上的顯示出該數值，同時將先前輸入的數據依序左移一個數字位置。

2)數碼清除：按下此鍵可清除前面輸入值。

3)密碼更改：按下此鍵時會將目前的數字設定成新的密碼。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在Basys2開發板驗證，開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

3. 管腳約束

4. 程序編譯

5. RTL圖

整體框圖

模塊連接圖

單模塊

6. Testbench

7. 仿真圖

密碼輸入方式：先將key_0、key_1、key_2、key_3撥到對應電平代表的二進制數，再按下key_en鍵輸入到數碼管顯示。

testbench仿真激勵文件功能：密碼鎖上電默認密碼1234，首先模擬輸入數字3，然后通過清除按鍵清除3，再依次輸入1234，按確認鍵（confirm）開鎖，此時可以看到led_open拉高，表示開鎖，然后按下修改按鍵，再依次輸入3723將密碼修改為3723。再按關鎖鍵（lock_up）關鎖。最后再依次輸入3723將密碼鎖打開。

7.1 整體仿真圖

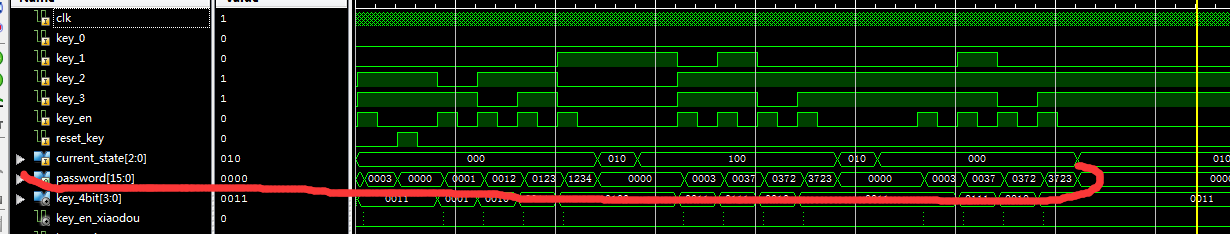

7.2 mima_input模塊

7.3 mimasuo_ctrl模塊

7.4 reset_password模塊

7.5 display模塊

部分代碼展示:

//1)數碼輸入：每輸入一組4位二進制數，就輸入一個數值，并在顯示器上的顯示出該數值，同時將先前輸入的數據依序左移一個數字位置。
//2)數碼清除：按下此鍵可清除前面輸入值。
//3)密碼更改：按下此鍵時會將目前的數字設定成新的密碼。
module?mimasuo(
input?clk,//50M時鐘
//每輸入一組4位二進制數
input?key_0,
input?key_1,
input?key_2,
input?key_3,
input?key_en,//將4位二進制數輸入
input?reset_key,//密碼清除
input?confirm,//確認
input?modify,//修改密碼
input?lock_up,//關鎖
output?led_open,//開鎖指示燈
output?[3:0]?smg_wei,//位選,高電平亮
output?[7:0]?smg_duan//段選,高電平亮
);
wire?[2:0]?current_state;
wire?[15:0]?password;
wire?[15:0]?correct_password;
//密碼輸入模塊
mima_input?i_mima_input(
.?clk(clk),
//每輸入一組4位二進制數
.?key_0(key_0),
.?key_1(key_1),
.?key_2(key_2),
.?key_3(key_3),
.?key_en(key_en),//將4位二進制數輸入
.?reset_key(reset_key),//密碼清除
.?current_state(current_state),//狀態機狀態
.?password(password)//輸入的密碼
);
//密碼鎖控制模塊
mimasuo_ctrl?i_mimasuo_ctrl(
.?clk(clk),
.?password(password),//輸入的密碼
.?correct_password(correct_password),//正確的密碼
.?confirm(confirm),//確認
.?modify(modify),//修改密碼
.?lock_up(lock_up),//關鎖
.?led_open(led_open),//開鎖指示燈
.?current_state(current_state)//狀態機狀態
);
//顯示模塊
display?i_display
(
.?clk(clk),
.?password(password),//輸入的密碼
.?smg_wei(smg_wei),//位選,高電平亮
.?smg_duan(smg_duan)//段選,高電平亮
);
//密碼修改模塊
reset_password?i_reset_password(
.?clk(clk),
.?password(password),//輸入的密碼
.?correct_password(correct_password),//正確的密碼
.?confirm(confirm),//確認
.?current_state(current_state)//狀態機狀態
);
endmodule

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=268
