基于Arduino的迷你掌上游戲機

基于Arduino的迷你掌上游戲機

在當今數字化時代，電子游戲已經成為了人們生活中不可或缺的一部分。從大型的游戲主機到便攜式的掌上游戲機，游戲設備的種類繁多。然而，你有沒有想過自己動手制作一個屬于自己的迷你掌上游戲機呢？今天，就讓我們一起走進開源硬件的世界，探索如何利用Arduino打造一個個性化的掌上游戲機。

一、項目背景與靈感來源

Arduino作為一種開源的電子原型平臺，因其易用性和強大的社區支持，吸引了無數電子愛好者和創意開發者。它不僅可以用于各種復雜的電子項目，還能讓初學者輕松入門。而掌上游戲機，作為一種便攜式的娛樂設備，一直受到玩家們的喜愛。將Arduino與掌上游戲機結合，不僅能夠滿足玩家對游戲的熱愛，還能激發他們的創造力和動手能力。

這個項目的靈感來源于Printables網站上的一篇分享，作者The Wrench展示了他的作品——Tiny Handheld Game with Arduino - Beta。這個項目不僅展示了Arduino的強大功能，還為愛好者們提供了一個有趣的DIY方向。通過這個項目，我們可以學習到如何將硬件和軟件相結合，打造出一個具有實際功能的電子設備。

二、項目所需材料與工具

在開始制作之前，我們需要準備以下材料和工具：

硬件材料

1. Arduino開發板：作為整個項目的控制核心，可以選擇Arduino Uno、Nano等常見的型號。
2. 顯示屏：一個小型的LCD或OLED顯示屏，用于顯示游戲畫面。例如，可以使用1.8英寸的TFT LCD顯示屏。
3. 按鈕：用于游戲的操作，至少需要準備4個按鈕，分別對應上、下、左、右方向鍵，以及A、B等操作按鈕。
4. 蜂鳴器：用于游戲中的音效提示，增加游戲的趣味性。
5. 電池與電源模塊：為游戲機提供穩定的電源，可以選擇使用鋰電池，并配備一個充電模塊。
6. 外殼材料：用于制作游戲機的外殼，可以使用3D打印技術，根據自己的設計打印出個性化的外殼。


軟件工具

1. Arduino IDE：用于編寫和上傳代碼到Arduino開發板。
2. 3D建模軟件：如果需要自己設計外殼，可以使用如Fusion 360、Tinkercad等軟件進行建模。
3. 切片軟件：用于將3D模型切片為打印機可識別的G-code文件，例如Cura、PrusaSlicer等。

制作工具

1. 3D打印機：用于打印游戲機的外殼。
2. 焊接工具：用于焊接電子元件，如焊錫、焊臺等。
3. 螺絲刀、鉗子等工具：用于組裝和固定各個部件。


三、硬件組裝步驟

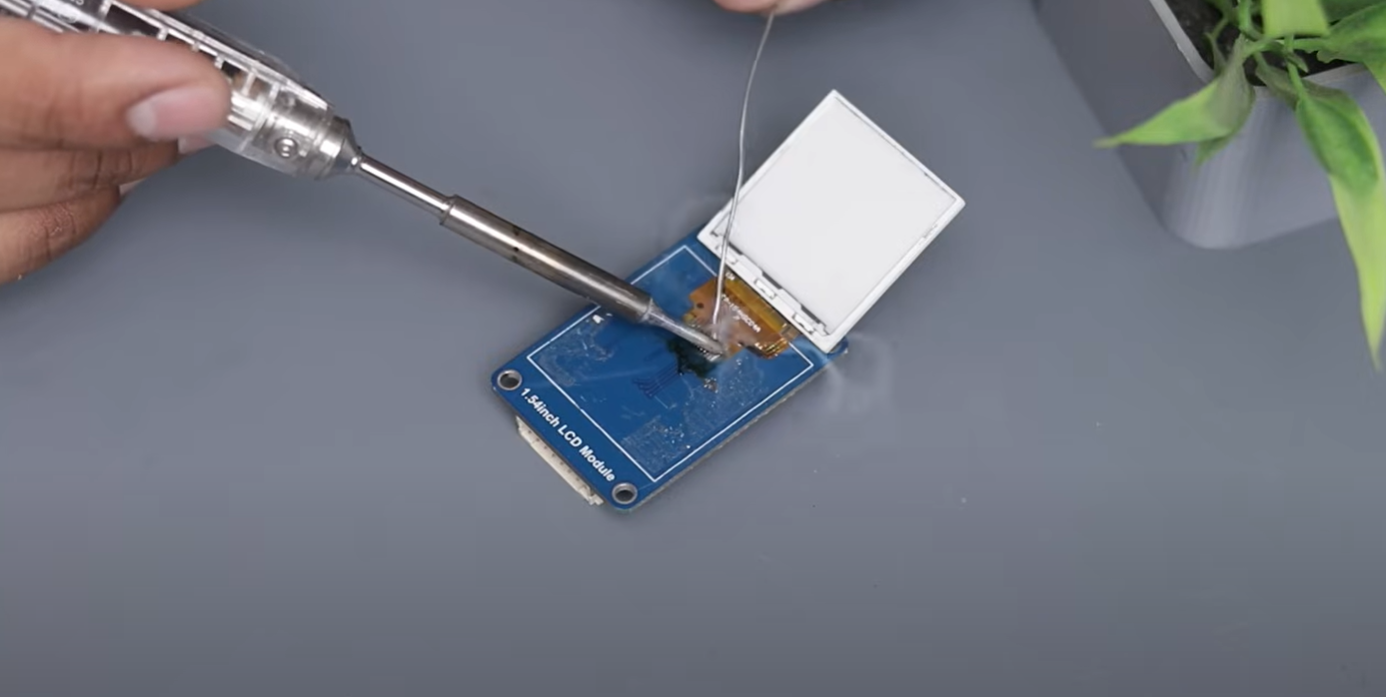

1. 顯示屏連接

將顯示屏的引腳與Arduino開發板的對應引腳相連。不同的顯示屏可能有不同的連接方式，具體可以參考顯示屏的說明書。一般來說，需要連接數據線、時鐘線、復位線等信號線，以及電源和地線。

2. 按鈕連接

將按鈕的引腳分別連接到Arduino的數字輸入引腳上。每個按鈕需要連接一個上拉電阻，以確保在按鈕未按下時，引腳處于高電平狀態。通過編寫代碼，可以檢測按鈕的狀態，從而實現游戲的操作功能。

3. 蜂鳴器連接

將蜂鳴器的正極連接到Arduino的一個數字輸出引腳上，負極連接到地。通過控制引腳的高低電平，可以驅動蜂鳴器發出聲音。

4. 電源模塊連接

將電池與電源模塊相連，并將電源模塊的輸出端連接到Arduino的電源輸入端。確保電源模塊能夠提供穩定的電壓和電流，以保證游戲機的正常運行。

5. 外殼組裝

使用3D打印技術打印出游戲機的外殼。在打印之前，可以使用3D建模軟件設計出外殼的形狀和尺寸，確保各個部件能夠完美地安裝在其中。打印完成后，將各個部件安裝到外殼中，并使用螺絲等工具進行固定。

四、軟件編程

1. 初始化顯示屏

在Arduino IDE中，使用相應的庫來初始化顯示屏。例如，如果使用的是TFT LCD顯示屏，可以使用Adafruit提供的TFT庫。通過編寫代碼，設置顯示屏的分辨率、顏色模式等參數，使其能夠正常顯示圖像。

2. 按鈕檢測

編寫代碼來檢測按鈕的狀態。當按鈕被按下時，讀取對應的引腳電平，并根據電平狀態判斷按鈕是否被按下。通過這種方式，可以實現對游戲的操作控制。

3. 游戲邏輯實現

根據所要實現的游戲功能，編寫游戲的邏輯代碼。例如，可以實現一個簡單的貪吃蛇游戲，通過控制蛇的移動方向和檢測碰撞來實現游戲的基本玩法。在編寫代碼時，需要注意游戲的流暢性和穩定性，避免出現卡頓或錯誤。

4. 音效控制

通過控制蜂鳴器的頻率和時長，實現游戲中的音效。例如，在蛇吃到食物時發出一個音效，在游戲結束時發出另一個音效。通過編寫代碼，根據游戲的狀態觸發相應的音效。

五、測試與優化

1. 硬件測試

在組裝完成后，首先進行硬件的測試。檢查各個部件的連接是否牢固，顯示屏是否能夠正常顯示圖像，按鈕是否能夠正常工作，蜂鳴器是否能夠發出聲音。如果發現任何問題，及時進行排查和修復。

2. 軟件測試

上傳編寫好的代碼到Arduino開發板，進行軟件的測試。運行游戲，檢查游戲的邏輯是否正確，操作是否流暢，音效是否正常。如果發現問題，及時修改代碼并重新上傳。

3. 優化與改進

在測試過程中，可能會發現一些需要優化的地方。例如，游戲的運行速度不夠快，或者操作不夠靈敏。通過調整硬件連接和優化代碼，可以提高游戲的性能。此外，還可以根據自己的需求，對游戲進行進一步的改進和擴展，例如增加新的游戲功能或改進游戲的界面。

六、項目總結與展望

通過這個項目，我們不僅學習到了如何使用Arduino開發板和各種電子元件制作一個迷你掌上游戲機，還鍛煉了自己的動手能力和編程能力。這個項目不僅具有很高的趣味性，還具有很強的教育意義。它可以讓初學者快速入門Arduino開發，也可以讓有一定基礎的愛好者進一步提升自己的技能。

在未來，我們可以對這個項目進行更多的擴展和改進。例如，可以嘗試使用更高級的顯示屏，如觸摸屏，實現更加豐富的交互功能；可以增加更多的游戲功能，如多人對戰、網絡連接等；還可以嘗試使用其他類型的微控制器，如ESP32等，以實現更多的功能和更高的性能。

總之，基于Arduino的迷你掌上游戲機項目是一個非常有趣且富有挑戰性的項目。它不僅能夠讓我們體驗到DIY的樂趣，還能夠激發我們的創造力和想象力。希望這篇文章能夠激發更多愛好者們的興趣，加入到這個充滿樂趣的項目中來。

希望你喜歡這個項目，并在構建過程中找到樂趣！如果你有任何問題或需要幫助，歡迎在評論區交流。
