車規級TLE989X+TLE5501 Demo 開發板主要由輸入電源濾波電路（含防反功能），CAN通訊，TMR 傳感器TLE5501 ,逆變電路及芯片相關外圍硬件組成。其逆變部分由 3個型號為 IAUC60N04S6N050H 半橋 MOS 搭建，最大工作電壓可達 40V，最大工作電流可達60A。
MCU 為英飛凌公司的車規級芯片TLE9891-2QTW61，TQFP-48，芯片結溫為：-40°~175°。TLE9891-2QTW61芯片內部集成主頻可達60MHz ARMCortexM3 內核、ADC,電流采樣運放，PWM驅動模塊，結合板上電流采樣電阻，可進行三相PMSM相關控制。TLE5501的TMR傳感器可以輸出旋轉磁鐵的角度正弦，余弦模擬電壓值。
? 正常工作電壓范圍 5.5V ~ 40V，可面向最高 24V 電壓輸入的車載電機驅動應用場景
? 最大輸出功率 150W
? 內部集成 LIN,CAN控制器，CAN收發器。
? 集成1路增益可選差分運算放大器，12位ADC，溫度傳感器，過流保護比較器，可實現單電阻電流采樣。
? 雙FLASH, 可模擬EEPROM,自帶默認BSL.支持用戶BSL,以及雙BSL.
? 具有安全關斷路徑的故障安全機制和錯誤處理（符合ISO26262，滿足ASIL-B安全要求）
? 主電源經過內部集成的5VDO為芯片供電，無需再額外引入5V
? 集成VDD5EXT LDO電路可為外部傳感器供電
? 多數引腳具備ECAP功能，捕獲輸入電平
? 具備UART、CAN 、LIN、SPI通信能力
? 集成電流型預驅模塊，兩級Charge Pump電容和旁路電容，可輸出100%占空比，可以軟件控制MOS開關時間
? 支持深度睡眠模式（電流低至25uA）和CAN/MON引腳喚醒功能
板上預留SWD燒錄接口,CAN通信接口，很方便進行程序燒錄及電機運行的控制和監測。
典型應用：
- EPS
- 車載天窗
- 車載水/油泵
- 駕駛室空調風扇

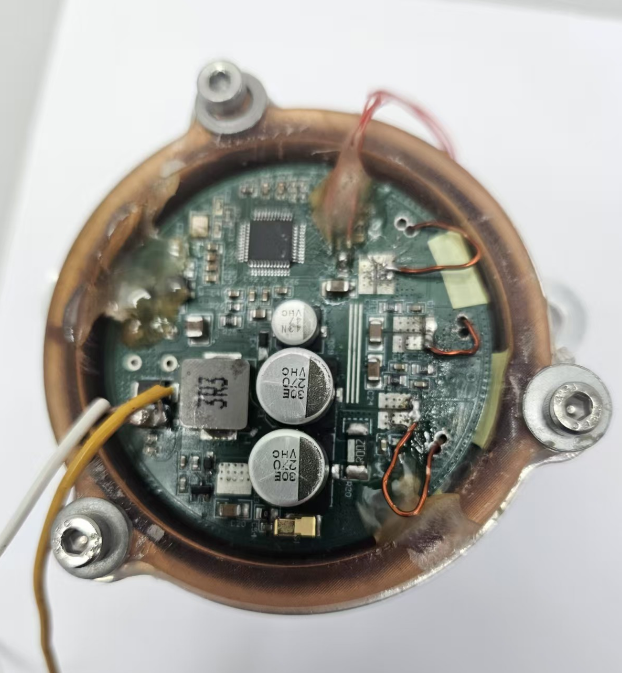

?場景應用圖

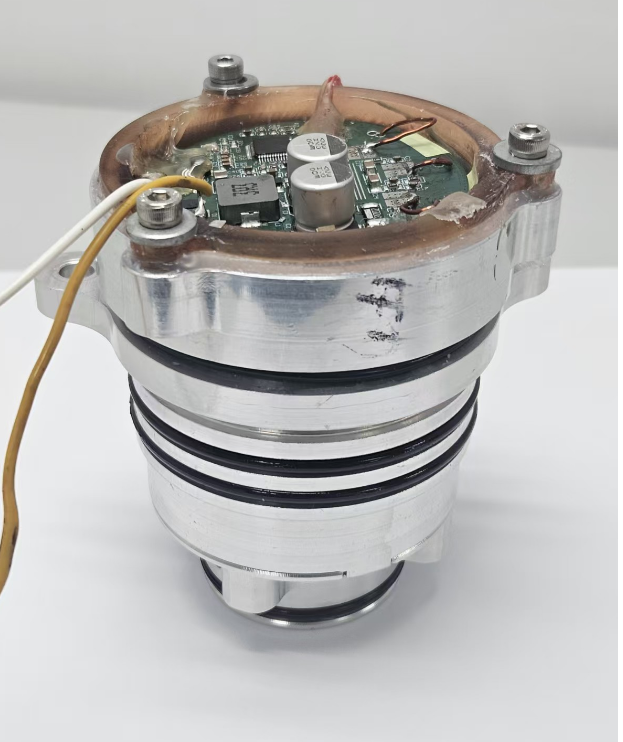

?產品實體圖

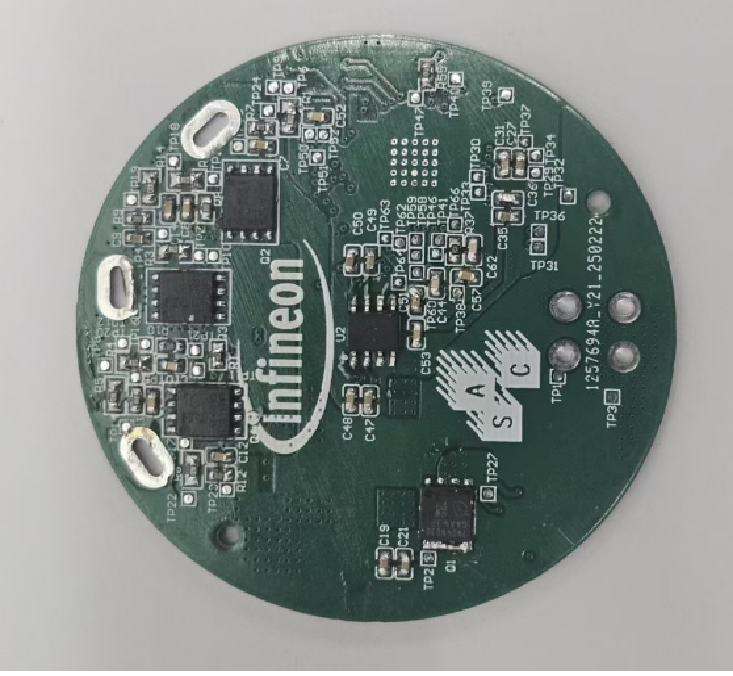

?展示板照片

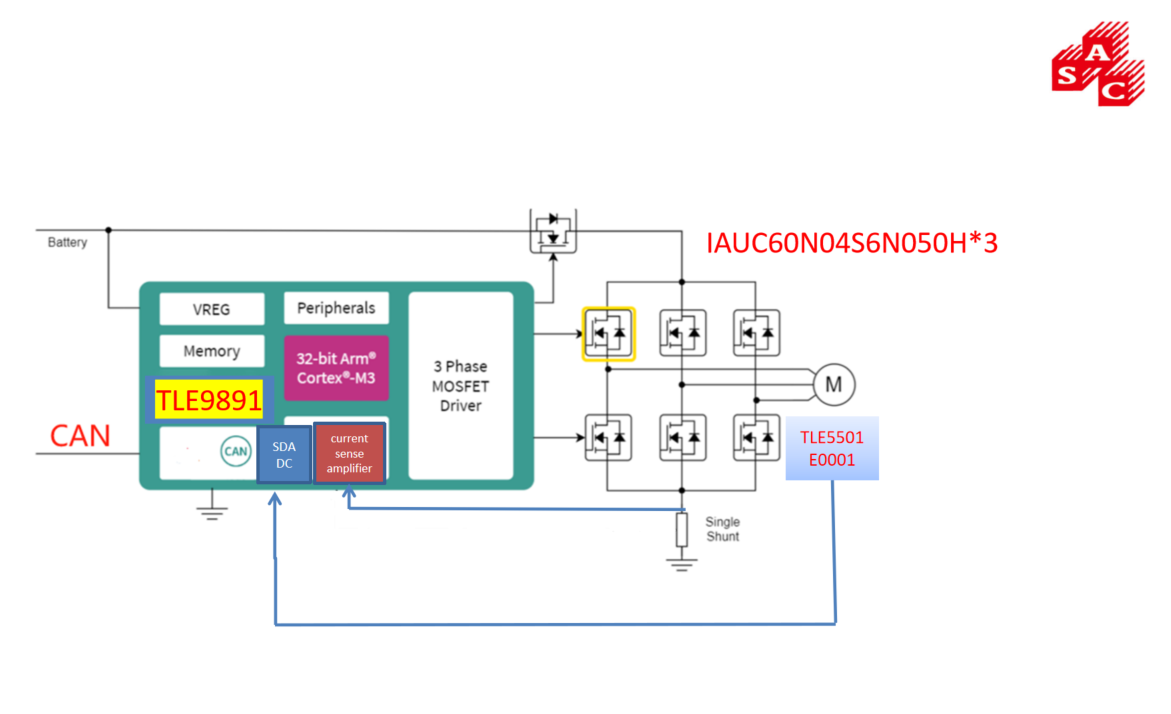

?方案方塊圖
?方案規格
1.5.5V~40V 寬電壓工作范圍，帶有有防反電路，EMC濾波電路。 2.TMR 傳感器TLE5501,兩對差分輸出角度正余弦電壓。 3.單電阻采樣，有感FOC。 3.最大輸出功率 150W。 4.過壓、欠壓、短路、開路、過流、過溫保護。 5.可以選擇CAN 通信控制電機，可以睡眠，可喚醒。
