基于Airoha AB1585AM的頭戴式藍牙耳機方案

05/30 17:03
162
加入交流群
掃碼加入
獲取工程師必備禮包
參與熱點資訊討論

核心技術優勢/方案詳細規格/產品實體圖/PCB/方塊圖Datasheet/測試報告/Gerber/Schematics/User manual +一鍵獲取

AB1585是一款高度集成的系統級封裝（SiP）低功耗藍牙音頻芯片組，具有應用處理器、數字信號處理器（DSP）、藍牙收發器和電源管理單元（PMU）。AB1585包含一個ARM Cortex-M33F應用處理器，可以在1MHz到260MHz的頻率范圍內工作，并通過一級緩存（L1緩存）實現高性能和功率效率。DSP子系統基于Cadence HiFi5Audio Engine DSP，集成了總1280kB零延遲內存，32kB L1緩存和從26MHz到520MHz的靈活頻率。藍牙子系統包含射頻和基帶電路，完全符合藍牙核心規范5.3。PMU包含2個dc - dc降壓和1個SIDO轉換器和3個超低靜態電流低壓差線性穩壓器（LDO），為內部和外部設備提供穩定的電源。線性充電器提供可編程的快速充電模式，允許AB1585通過USB為電池充電。SiP封裝技術將主模、PMU結合在一起。大大減小了產品尺寸，并在相同的空間內提供了更多的功能。
軟件架構簡介：
用于藍牙（BT）音頻的Airoha loT軟件開發工具包（SDK）為應用程序開發提供了評估工具包（EVK）的軟件和工具。SDK包括硬件抽象層的驅動程序、連接（如Bluetooth/Bluetooth Low Energy）、外設和其他第三方功能。它還提供電池管理、無線固件（FOTA）更新和FreeRTOS。
平臺的三層架構包括BSP （board support package）層、中間件層和應用層，其相關組件如圖所示。

（圖片來源：Airoha官方資料文檔）



調試與配置：
平臺提供完善的Airoha tool kit，基本功能可直接進行可視化配置，且相關燒錄工具，debug工具都比較完善使用方便。

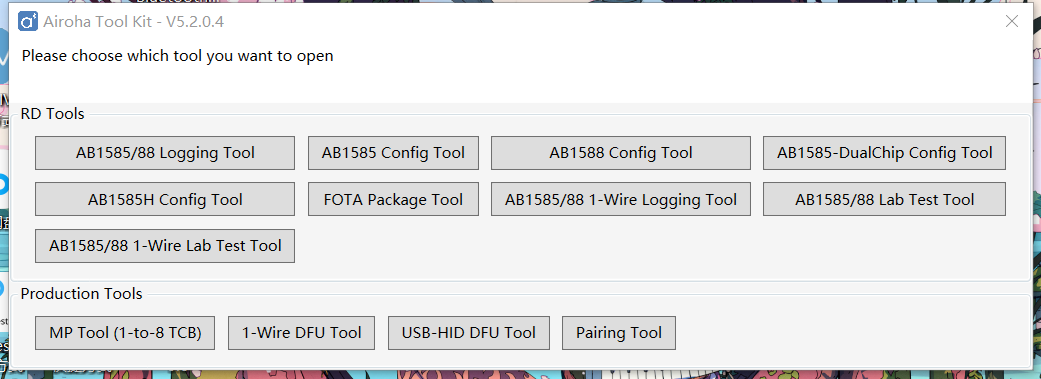

（Airoha tool kit內相關工具截圖）



通過uart進行l(wèi)og抓取及分析，快速定位開發過程中問題點。

（debug調試示例）



主板接口介紹：

（圖片來源：Airoha官方文檔資料）

?場景應用圖

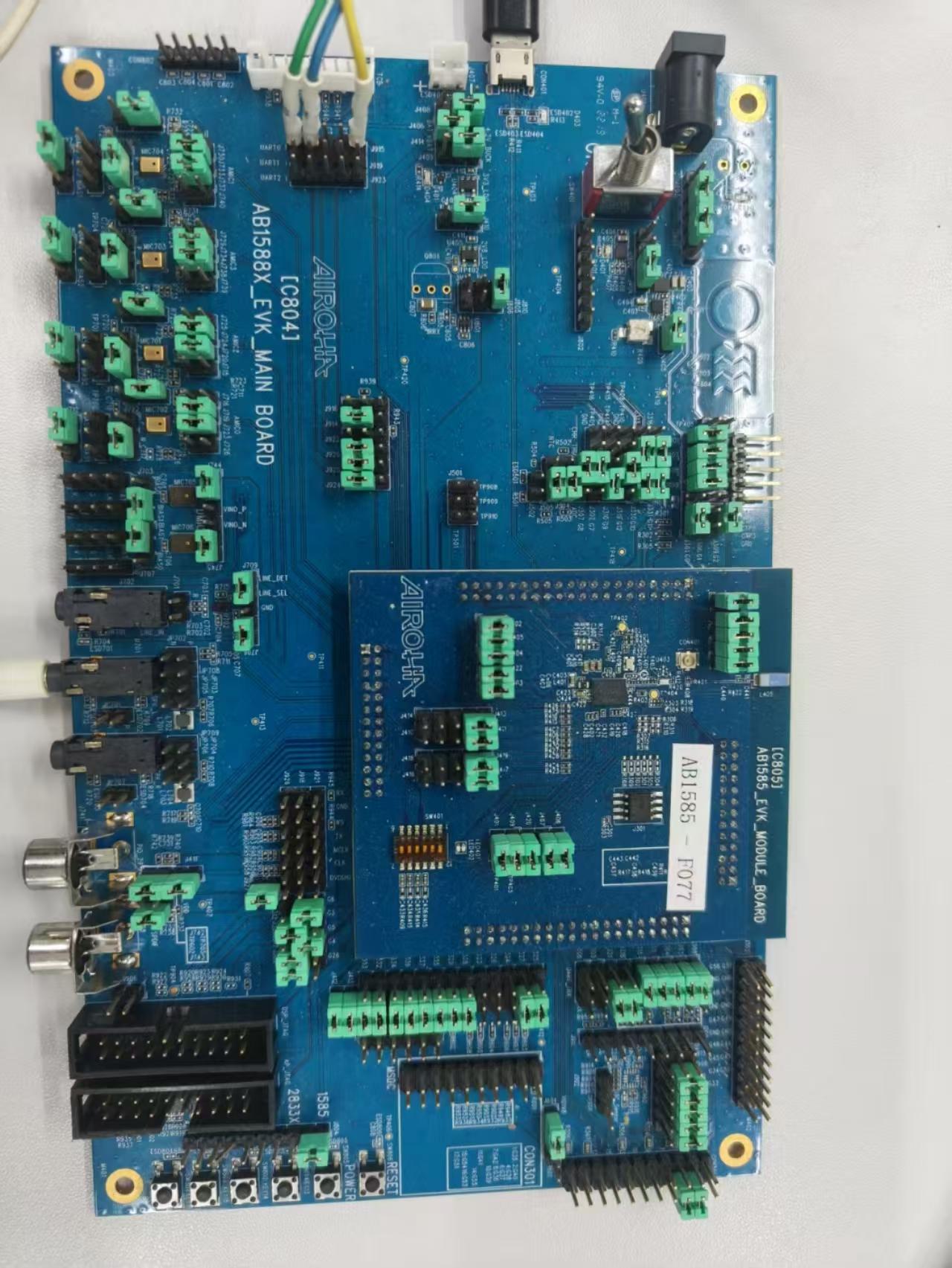

?展示板照片

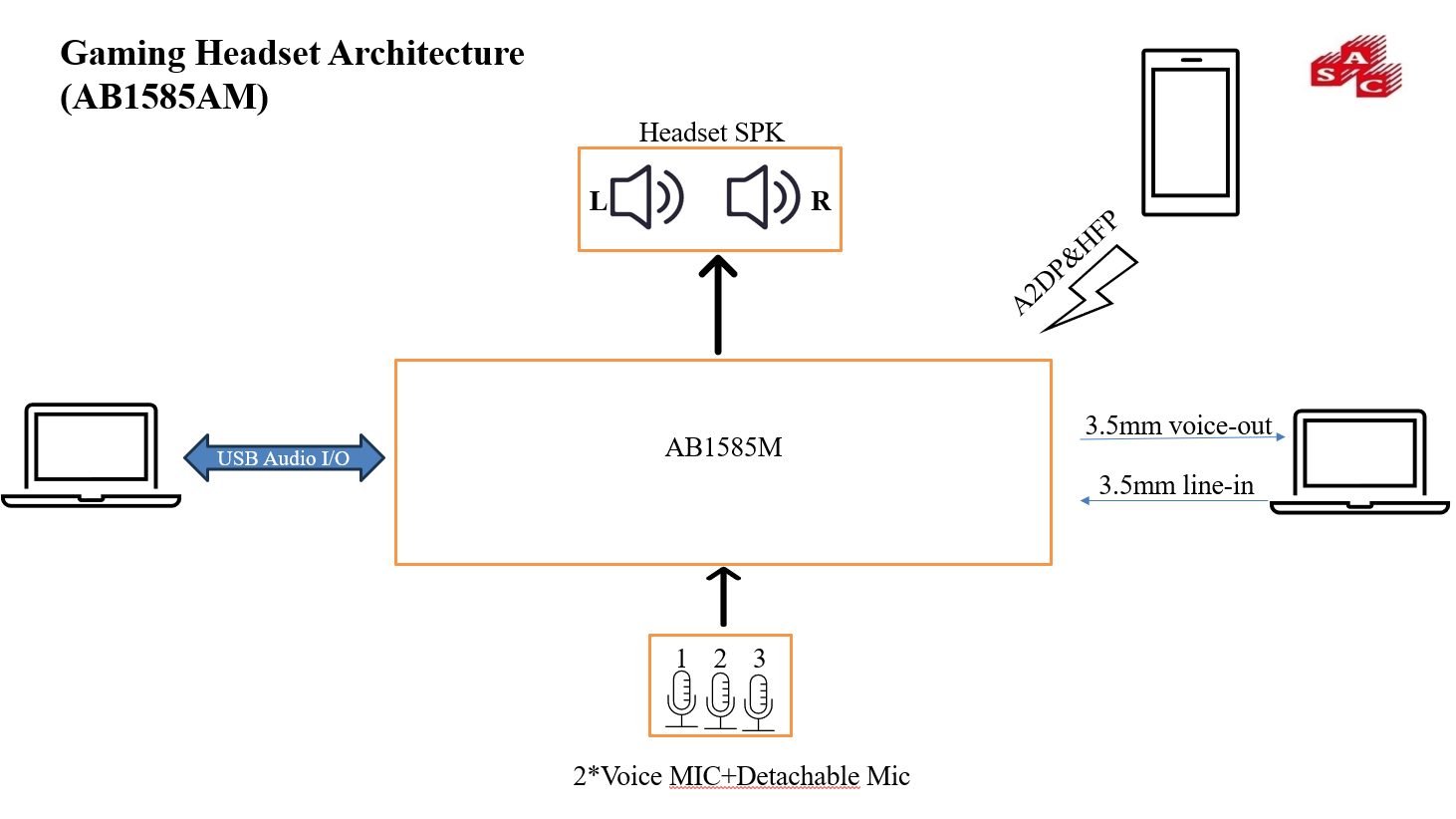

?方案方塊圖
