【D04實物】基于51單片機的1602籃球積分計時器設計(一)

PDF原理圖&PCB圖：Altium Designer

仿真版本：Proteus8.6及以上版本

程序編譯：Keil5 C51

編程語言：C語言

設計編號：【D04實物】

1.? 簡介

本文介紹一種用51單片機作為核心部件進行邏輯控制及信號產生的單片機技術和C語言編程設計的籃球比賽計時器。此籃球計時計分器在硬件方面主要采用AT89C51/STC89C52RC單片機作為主控核心，由獨立按鍵、蜂鳴器、LCD1602顯示屏顯示。具有靈活方便、適用范圍廣的特點，基本能夠滿足實踐需求。

2.? 主要功能

a.支持按鍵設置開始、暫停、24S倒計時復位、甲隊加分、乙隊加分。

b.支持LCD1602顯示甲隊、乙隊分數、比賽時間、24S倒計時。

c.支持比賽結束后蜂鳴器告警。

3.? 源程序(Keil5)

? 本設計采用keil5 C51軟件(內附安裝包)實現程序設計。如需用keil4打開程序，可自行通過.c和.h文件新建工程即可。

4.? 仿真proteus8.6

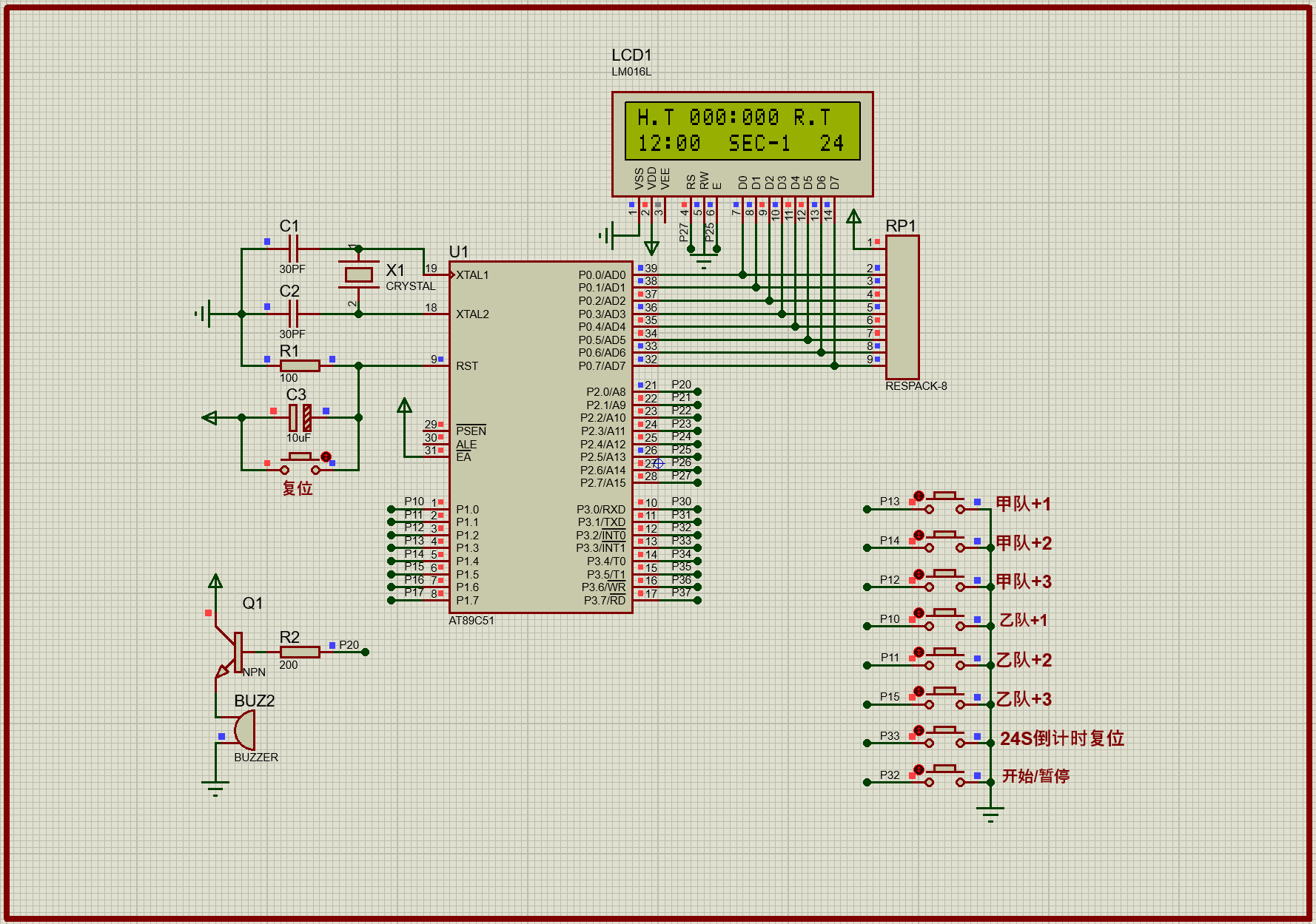

? 本設計采用proteus8.6軟件(內附安裝包)實現仿真設計，如下圖所示。proteus軟件一般存在高低版本兼容問題，該仿真是通過proteus8.6導出的，所以請盡量使用proteus8.6打開文件，低于proteus8.6的版本不能夠正常使用，高于proteus8.6的版本除了proteus8.8/8.9理論上可以正常使用。

開始：

加分：

5.? PDF原理圖和PCB圖

? 該設計原理圖和PCB是通過Altium Designer軟件設計的，僅提供PDF原理圖和PCB頂層/底層圖片?。?！

PDF原理圖：

PCB頂層和底層圖：

6.? 實物照片

實物圖如下：

7.? 設計報告

? 設計報告主要包括硬件電路、軟件設計、仿真調試等等，僅供參考。

8.? 資料清單

? 設計資料主要包括C程序+Proteus仿真+PDF原理圖+PCB圖+設計報告+使用說明+元件清單+仿真演示視頻+實物演示視頻，如需實物請聯系。
