大聯大世平集團推出基于NXP和隆達電子產品的汽車氛圍燈方案

致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于恩智浦（NXP）S32K344 MCU、FS26汽車安全系統基礎芯片（SBC）、TJA1145 CAN收發器和隆達電子（Lextar））PO40X01 Smart LED的汽車氛圍燈方案。

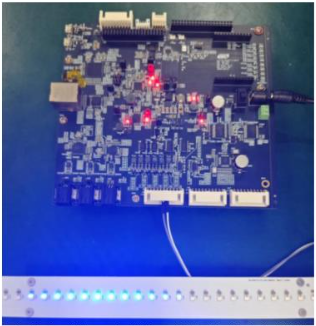

圖示1-大聯大世平基于NXP和隆達電子產品的汽車氛圍燈方案的展示板圖

隨著汽車智能化、個性化需求的不斷提升，汽車氛圍燈作為提升車內氛圍、增強駕駛體驗的重要配置，正逐漸從高端車型向中低端車型普及。在此背景下，大聯大世平基于NXP S32K344 MCU、FS26 SBC芯片、TJA1145 CAN收發器以及隆達電子PO40X01 Smart LED推出汽車氛圍燈方案，其支持流水、彩虹、呼吸等燈光變換，能夠?yàn)轳{乘人員帶來極具沉浸的車內光影體驗。

圖示2-大聯大世平基于NXP和隆達電子產品的汽車氛圍燈方案的場景應用圖

S32K344是NXP基于ARM? Cortex?-M7架構的汽車工業級MCU，符合ISO 26262 ASIL-D功能安全等級。該MCU的主頻高達160MHz，并配備4MB Flash（帶ECC）和512KB RAM（帶ECC），支持低功耗運行和快速喚醒模式，適用于嚴酷環境下的電力電子和成本敏感型應用。此外，S32K344還集成HSE安全引擎，支持AES-128/192/256、RSA、ECC等加密算法，具備安全啟動、密鑰存儲和側通道保護功能，具有極高的安全性能。

FS26 SBC芯片具有多個開關式穩壓器以及LDO穩壓器，可為微控制器、傳感器、外設IC和通信接口供電。此外，該芯片可提供用于系統控制和診斷的各種功能，如模擬多路復用器、GPIO和可選擇的I/O喚醒事件、長時間定時器或SPI通信。

TJA1145 CAN收發器是一款高速通信芯片，支持高達5Mbit/s的CAN FD數據傳輸速率。它在待機和睡眠模式下功耗極低，同時具備選擇性喚醒功能，可忽略CAN FD幀以避免誤喚醒，從而確保在復雜汽車環境中實現高效、穩定且節能的通信。

隆達電子PO40X01 Smart LED采用RGB LED與LED控制IC集成式封裝，尺寸為4.08mm×3.10mm×0.65mm，支持CAN通信，并且具備單獨LED硬件溫度監控與補償功能，適用于汽車氛圍燈設計。

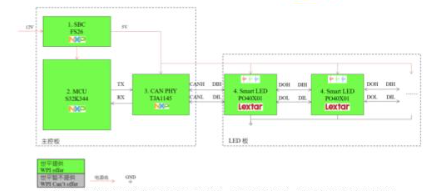

圖示3-大聯大世平基于NXP和隆達電子產品的汽車氛圍燈方案的方塊圖

本方案可廣泛應用于各類乘用車、商用車的內飾照明，如中控臺氛圍燈、頂棚氛圍燈、門護板氛圍燈、腳窩燈、儲物盒燈等。憑借強大的技術優勢，方案不僅能夠?qū)崿F(xiàn)燈光效果的流暢切換，更通過精準的控制與調節，讓氛圍燈與車內環境完美融合。

核心技術優勢：

• NXP S32K344微控制器：基于Arm? Cortex?-M7內核，主頻高達160MHz，具備強大的運算能力和豐富的外設資源，可作為車身控制器BCM的主控，同時滿足復雜的燈光控制需求；
• Lextar PO40X01 Smart LED：采用RGB LED＋LED Control IC集成式封裝（4.08mm×3.10mm×0.65mm），所有LED可尋址，支持CAN通信，支持單獨LED硬件自行溫度監控和補償功能，燈條尺寸較小，電路設計更簡單。

方案規格：

• NXP S32K344 BCM主控板：

支持6路CAN通信，8路LIN通信，以及百兆以太網接口；

板載High-Side/Low-Side Switch以及MSDI芯片；

采用NXP FS26＋FS56供電方案；

S32K344 I/O資源引出，方便用戶使用；

支持適配世平PEPS、UWB方案板子。

• Lextar PO40X01燈條：

5V供電，共25顆Smart LED。

• RGB LED：

支持12位PWM調光、無極調色；

支持AEC-Q102；

工作溫度：-40℃至85℃；

流明度：Iv_r = 493mcd（●red）；Iv_g = 1137mcd（●green）；Iv_b = 247mcd（●blue）；

波長：λdom = 621nm（●red）；λdom = 525nm（●green）；λdom = 465nm（●blue）。

• LED Control IC：

5V供電；

靜態電流7mA，省電模式0.75mA，最大連續輸出電流63mA；

支持LED溫度檢測，內置溫度補償算法；

支持CAN通信；

支持LAA（Location Address Assignment）地址訪問。
