南芯科技再推新品，為ADAS系統提供一站式電源解決方案

南芯科技（證券代碼：688484）宣布推出車規級升降壓轉換器 SC8748Q/SC8749Q，以及高邊開關 SC71420Q/SC71440Q，為 ADAS 系統提供從 ECU 到攝像頭模塊的一站式電源解決方案。全新升降壓轉換器集成四個 MOSFET，支持 3.7V-36V 的輸入電壓及 2.5V-20V 的輸出電壓，可連續輸出最高 3A/5A 的電流，同時提供可選的展頻功能以優化 EMI 性能，無需共模扼流圈即可通過 CISPR Class 5 標準。全新高邊開關符合 ASIL-B 功能安全標準，每個通道都被獨立保護，并可通過背對背的 MOSFET 配置實現最高 28V 的對電池短路保護。

持續深耕ADAS市場，提供完整鏈路支持

伴隨輔助駕駛技術與市場的飛速發展，車載攝像頭的重要性日益凸顯。據統計，2024 年 1-9 月，中國新車整體攝像頭安裝量達到 6421.3 萬顆，同比增長 32.6%，包含 7 個視覺傳感器組合的 7VnR 方案成為國內主流車載攝像頭配置，帶動單車攝像頭用量增長。

ADAS 系統的 ECU（電子控制單元）融合來自不同傳感器的數據，基于對外界環境的感知，實現對其它子系統的精準控制，是輔助駕駛的核心模塊。ECU 模塊內部的升降壓轉換器和高邊開關，將汽車電壓調整為適合攝像頭的直流電壓，并監控實時電路狀態。隨著 ADAS 功能的激增，ECU 的電源管理芯片也面臨著小型化、能源效率和安全性的挑戰，以便在相同空間集成更多電子設備，減少能量耗散，提升系統的可靠性。

南芯科技此前已量產兩款高性能車載攝像頭 PMIC 芯片——SC6201Q & SC6205Q，應用于攝像頭模塊，提升單個攝像頭的可靠性、效率和抗噪聲能力。如下圖所示，本次發布的兩款產品則聚焦電源鏈路的前端，從 ECU 側提供更全面的保護，除了視覺攝像頭之外，還可用于毫米波雷達和超聲波雷達，進一步強化在 ADAS 領域的產品布局，為客戶提供全鏈路的方案支持。

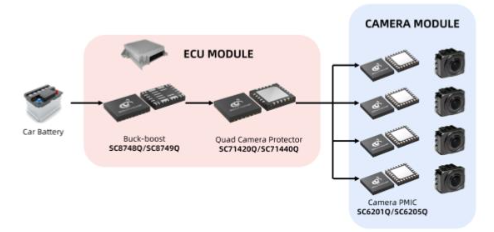

典型車載攝像頭電源鏈路及南芯產品

SC8748Q/SC8749Q：高度集成，高效轉換

SC8748Q/SC8749Q 采用 4mm*5mm Wettable QFN-34 封裝，集成四個 MOSFET，可分別作為主開關和同步整流開關，適應車載攝像頭小型化的發展趨勢。產品支持寬達 3.7V-36V 的輸入電壓范圍，可輸出 2.5V-20V 的電壓，適用于 ADAS、汽車照明等多種應用場景。

SC8748Q/SC8749Q 集成四個 MOSFET

SC8748Q/SC8749Q 可實現超過 97% 的峰值轉換效率，連續輸出最高 3A/5A 的電流，為車載應用提供高效穩定的電源支持。用戶可通過 I2C 接口設置輸入電壓、開關頻率、工作模式等參數，還可選擇展頻功能，以優化系統 EMI 性能。此外，產品還具備輸出過壓保護、逐周期電流限制、輸出欠壓保護、輸入過壓和熱關斷保護等完善的安全保護功能。

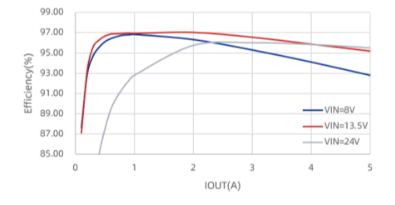

SC8748Q 輸出效率（FPWM 模式）

SC71420Q/SC71440Q：符合功能安全，全方位保護

SC71420Q/SC71440Q 是專為車載攝像頭設計的高性能四通道高邊開關，每通道可提供 1.2A/0.6A 的負載電流。這兩款產品嚴格按照功能安全流程開發，符合 ASIL-B 功能安全標準，提供完善的監控和診斷功能，針對每個輸出通道提供對電池短路保護、對地短路保護、過流保護、過溫關斷等機制，實現獨立保護。

SC71440Q 的典型電路

SC71420Q/SC71440Q 采用背靠背 MOSFET 保護技術，可實現最高 28V 的對電池保護，相比單個 MOSFET 方案提供更全面的保護，提升電路的可靠性。該產品通過寄存器上報錯誤，MCU 可以通過 I2C 接口讀取寄存器內容，獲得設備的診斷狀態，還可通過 ADC 讀取每個開關的電流等診斷測量信息，實現更精確的系統診斷。

該系列采用 4mm*4mm QFN-20 封裝，并提供雙通道高邊開關 SC71220Q。

南芯科技車規級產品家族

南芯科技汽車解決方案面向未來綠色和智能的出行方式，涵蓋車載充電、智能座艙、智能駕駛和車身控制等應用，致力于為客戶推出一站式芯片解決方案。我們扎根于客戶研發場景，基于客戶應用不斷進行定制設計迭代，幫助客戶在汽車核心應用領域更快地設計出效率更高、集成度更高、安全性更高的產品。

*本文中圖表數據為理論值，均來自南芯內部實驗室，于特定測試環境下所得（請見各項具體說明），實際使用中可能因產品個體差異、軟件版本、使用條件和環境因素不同略有不同，請以實際使用的情況為準。
