現場在天市燃料油公司，該公司擁有15萬噸儲油設施， 本案應用于3~6號罐組。每個罐組有6~12個不等的油罐，每個油罐有兩個電動閥門控制油罐的進油和出油。電動閥門采用的是modbus的通訊協議，PLC使用的是西門子1200系列PLC，現場采用PROFINET工業以太網通訊，通過穩聯技術的modbus轉profinet網關WL-ABC3010轉換。
由于油罐與控制室距離較遠，所以現場需要采用協議轉換網關，配合WYS208/2F兩光六電光纖以太網交換機，目的是在中控室控制油罐的進油、出油的開關以及電動閥門的位置等操作。
在此次專題研討小組會上，大家討論了幾個案例應用情況，穩聯技術生產的modbus轉profinet網關WL-ABC3010，在使用時，不需要進行其它編程，只需根據被連設備給的通訊點表進行簡單的配置即可。需要關心的以下幾點：
1.問：被連設備是MODBUS通訊的主站還是從站？
解答：電動閥門是作為MODBUS的從站，所以modbus轉profinet網關，作為MODBUS主站。
2.問：被連設備有幾臺？每臺的設備地址是多少？每個設備的MODBUS通訊協議格式是什么？
解答：每個油罐使用一臺網關，每臺網關，帶兩臺電動閥門，電動閥門設備地址分別設置為1號和2號，（本案例每個罐區有6~12個油罐設置方式相同）
波特率:19200、數據位：8、校驗位：無?、停止位：1
3.問：被連設備有那些參數需要在PLC里面進行讀寫，這些參數在MODBUS哪些地址區，參數對應的MODBUS地址是多少？
解答：通訊規約如下表一：本案例需要讀取電動閥門的位置（modbus 地址40002），寫閥門的停止，關，開等命令 （modbus 地址40000的bit0，bit1， bit2····）
案例配置
(1)?打開博途軟件?“TIA Portal V13?”創建新項目—>輸入項目名稱—>創建。圖3-1：
(2)?點擊項目視圖，如圖3-2

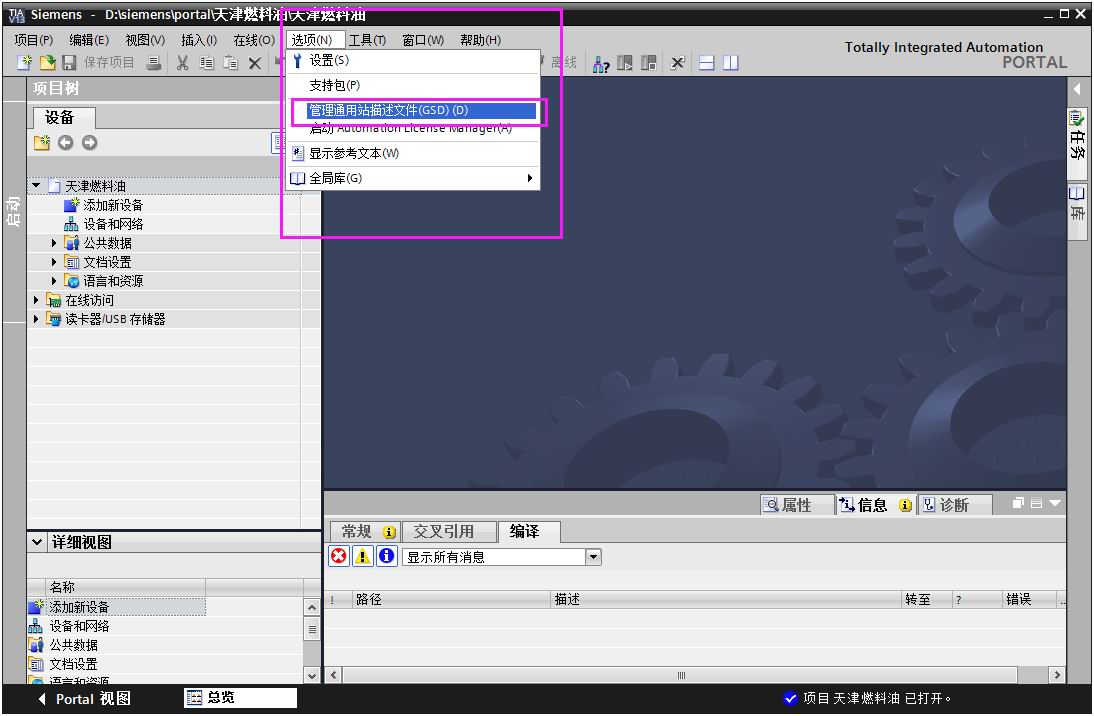

(3) 安裝XML文件3-3、3-4
(4)?硬件組態----創建PLC，如圖3-5
(5)?硬件組態----創建PN從站，如圖3-6
(6) 硬件組態---- 構建PROFINET鏈接，如圖3-7，3-8
硬件組態----修改組態Modbus轉ProfiNet網關網關，的IP地址和名稱（IP地址要和實際的PLC地址在同一網段，名稱要和網關，一致
（7）硬件組態----設置PLC的IP地址和名稱，（此處設置的參數要和PLC實際參數一致），
（8）硬件組態----設置組態的Modbus轉ProfiNet網關網關，的IP地址和名稱，（此處設置的參數要和PLC實際參數一致），
（9）硬件組態----配置組態的模塊參數（包含被連設備的波特率、校驗位等信息，此處設置的參數要和被連設備實際參數一致），如圖
硬件組態----配置主站讀寫被連設備報文
硬件組態----啟動Modbus轉ProfiNet網關，如圖3-16
硬件組態----編譯下載程序，如圖3-17
讀寫參數測試?：IW2?讀取的是 電動閥門MODBUS地址40002的參數。如圖3-18
QW2?的bit2位表示開閥門，當該值置位，則可以看見閥門開動作。同理，可進行停止和關動作。
總結：經過上面簡單的對Modbus轉ProfiNet網關配置，用戶可以很輕松的完成PROFINET和MODBUS的協議轉換，在PROFINET總線協議下讀寫MODBUS設備的數據。
