近日，納芯微正式發布NSCSA21x系列高精度電流檢測放大器，具備-2V至28V共模輸入范圍、±5μV低失調電壓、130dB CMRR與200kHz帶寬，廣泛適配新能源汽車、服務器電源、通信電源與儲能系統場景，全面提升電流檢測的精度與系統穩定性。
在汽車電氣化與工業智能化加速推進的背景下，電流檢測精度與系統穩定性成為影響整體性能的關鍵因素。傳統電流傳感器在低電壓檢測、反接保護及動態響應等方面面臨顯著挑戰，限制了系統的可靠性與效率。NSCSA21x系列聚焦行業挑戰，攻克三大電流檢測難題：
1) 電機相電流高精度采樣：NSCSA21x支持H橋結構下的雙向電流檢測，配合FOC算法可實現±0.5°電角度的精確控制；
2) 寄生電感干擾抑制：針對低邊檢測中的功率地“地彈”效應，其PWM 抑制有效消除共模干擾，結合130dB高共模抑制比和低至5μV的失調電壓，在小電流檢測中仍保持高精度檢測；
3) 電池反接防護 ：NSCSA21x可耐受-28V反向電壓沖擊，確保電池反接時系統持續安全，減少保護電路復雜度。
在技術實現層面，NSCSA21x展現出多項提升：
突破行業常規，全工況抗
NSCSA21x系列突破行業常規設計，支持 -2V~28V 寬共模輸入和 PWM 抑制功能，并具備芯片級防反接能力，即使在-28V反向共模電壓加載下也能快速恢復功能。在嚴苛的共模跳變測試中（-2V至12V階躍變化），輸出恢復時間<5μs，輸出抖動控制在50mV以內，充分滿足電機驅動、螺線管控制等PWM跳變場景下的高精度電流檢測需求。
高精度保障，全溫區穩
NSCSA21x系列實現±5μV（典型值）輸入失調電壓與±0.5%最大增益誤差，全溫度范圍內（-40℃~125℃）溫漂低至0.05μV/℃，全面滿足工業與汽車環境中對溫度穩定性的嚴苛要求。

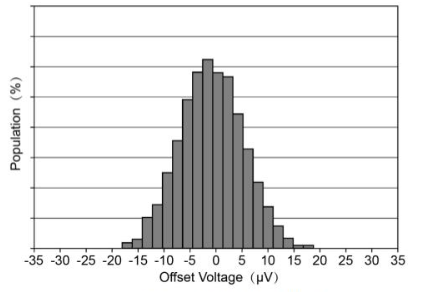

NSCSA21x 系列輸入失調電壓群體分布

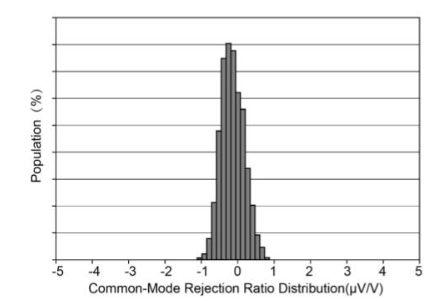

NSCSA21x 系列共模抑制比量產分布
極致動態響應，瞬態保護快
在響應速度方面，NSCSA21x以200kHz帶寬（增益50V/V版本）與2V/μs壓擺率支持快速動態電流變化監測，特別適配電機控制、電源保護等高速應用場景。對比主流競品，其動態響應性能實現了約3倍提升。
靈活適配方案，車規級可靠
該系列提供50/75/100/200 V/V四檔固定增益版本，覆蓋工規與車規版本，并支持SC70-6超小封裝（2mm×1.25mm），兼容主流引腳定義，有效縮小系統尺寸、提升集成效率。

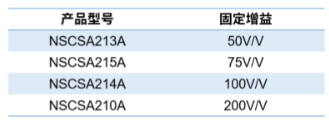

NSCSA21x系列四檔固定增益版本
同時，NSCSA21x系列已通過AEC-Q100 Grade 1車規認證，工作溫度范圍覆蓋-40℃至125℃，全面保障汽車級應用下的性能與穩定性。
