作者：MIR梁鳳儀
2024年，中國編碼器市場規模重回增長軌道，同比增長5%。在制造業智能化升級的浪潮中，以人形機器人為代表的新興領域正展現出巨大的發展?jié)摿Α?a class="article-link" target="_blank" href="/tag/%E7%94%B5%E6%84%9F/">電感式編碼器憑借其高精度、長壽命、低成本的特性，在機器人關節等精密應用場景中加速替代傳統產品。盡管目前整體市場競爭格局仍由外資主導，但隨著國產廠商技術實力的不斷提升，國產化率有望持續提升。本文將從技術迭代、市場潛力、國產替代三大維度，深度解析編碼器產業的最新發展態勢。
01 編碼器市場增速轉正電感式編碼器成“黑馬”
隨著制造業的升級轉型，市場對高端伺服和高端機床的需求不斷上升，從而帶動了編碼器整體市場的發展。根據MIR DATABANK的數據顯示，2024年中國編碼器市場規模接近30億元，同比增長5%，實現了“由負轉正”。MIR 睿工業預計，未來3年編碼器市場也將繼續保持正增長態勢。

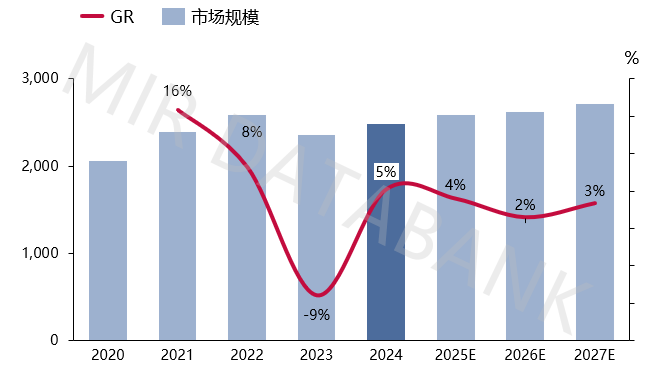

2020-2027年中國編碼器市場規模及預測（百萬人民幣）
數據來源：MIR DATABANK
編碼器按照檢測原理分為光電編碼器、磁編碼器、電感式編碼器和電容式編碼器等類型。在當前市場上，對于那些對安裝技術、加工精度等有較高要求的主流產品來說，光電編碼器能夠很好地滿足大多數用戶的需求，因此占據了中國編碼器市場的最大份額。
然而，隨著電磁學技術的發展以及市場對抗干擾性和低成本需求的不斷增加，磁編碼器已經在工業自動化、汽車制造、半導體等多個行業得到了廣泛應用。磁編碼器的成本低于光電編碼器，且隨著其分辨率的不斷提升和在工業場景中的逐步落地應用，磁編碼器逐漸開始替代光電編碼器。這使得磁編碼器的市場增速高于光電編碼器，并且不斷搶占光電編碼器的市場份額。

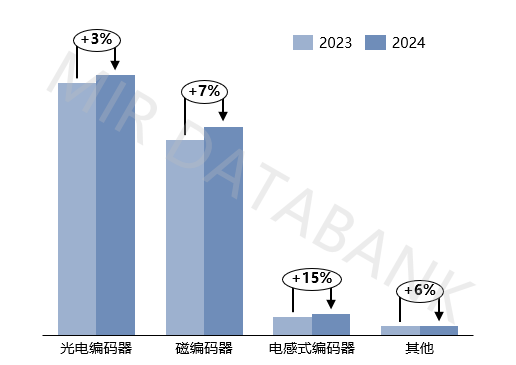

2023-2024年中國編碼器細分產品市場增長情況
數據來源：MIR DATABANK
電感式編碼器是近年來逐漸發展起來的新型編碼器。它采用獨特的電磁感應非接觸測量技術，基本原理與傳統的旋轉變壓器類似，但其結構更緊湊，采用PCB技術實現密集的線圈繞組。電感式編碼器具有精度高、壽命長、成本低等特點。

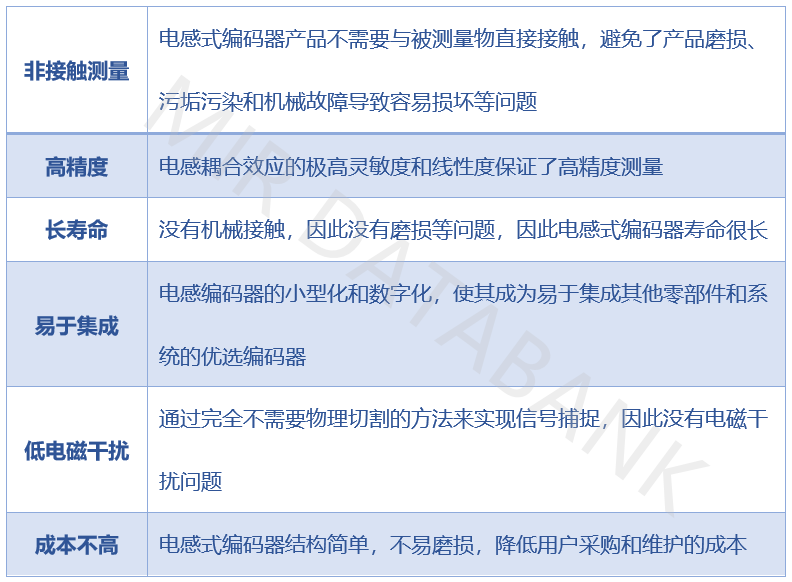

電感式編碼器相對于傳統編碼器的優點
信息來源：MIR 睿工業收集整理
目前，電感式編碼器在直線電機、機器人關節、汽車和醫療等領域應用廣泛，其中人形機器人關節是其重要應用領域。在這些行業，電感式編碼器已經有逐漸替代傳統編碼器的趨勢。隨著相關產品的不斷推出，預計其市場規模將持續擴大，電感式編碼器未來將有更廣闊的發展空間。
02 機器人行業編碼器需求將延續爆發態勢
編碼器的應用行業集中度較高，主要集中在伺服、機床、電梯、風電和工程機械等行業。其中，伺服行業是編碼器最大的下游應用領域，占比約為35%。在伺服電機中，編碼器通過實時檢測電機轉速，顯著提升了伺服電機系統的穩定性、精度、可靠性和動態性能。盡管近年來隨著制造業產業升級，各下游行業對編碼器的需求均有所增加，但伺服行業依然是編碼器最大的應用市場。
編碼器的第二大應用行業是機床行業，占比約為20%，編碼器在機床領域主要應用于數控機床，作用是將機床的運動狀態、位置等信息實時傳遞給數控系統，實時監測系統運行狀態。隨著國產機床數控化率不斷提高，機床領域?qū)τ诰幋a器的需求也在持續增長。

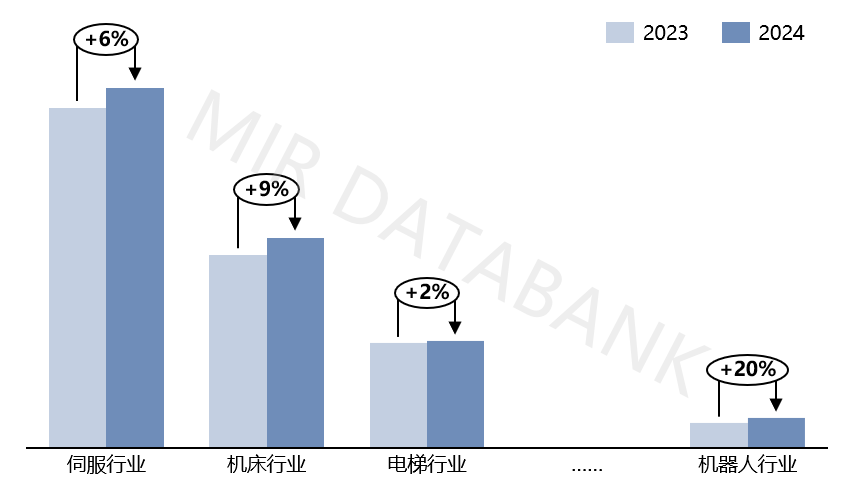

2023-2024年中國編碼器下游行業應用情況-部分
數據來源：MIR DATABANK
2024年，機器人行業編碼器的市場增速最高，同比增長約20%。在機器人行業中，編碼器主要用于測量關節角度和位置，以確保運動的精度和穩定性。例如，人形機器人需要實現高度精準的運動控制來模擬人類動作，通過實時監測編碼器反饋的信息，能夠準確控制肢體運動，從而實現平穩的步態和靈活的動作。盡管目前編碼器在機器人行業的應用占比相對較小，但考慮到工業機器人行業近5年約14%的復合增速，以及2024年以來人形機器人市場的火爆，未來機器人行業有望為編碼器帶來巨大的新增市場空間。
03 僅有禹衡光學一家國產企業上榜TOP5

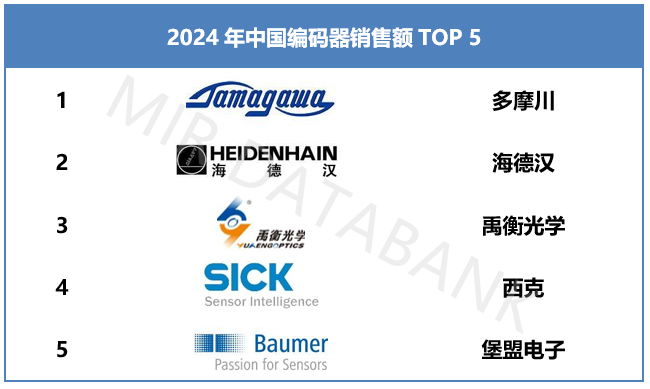

根據MIR DATABANK最新數據表明，2024年中國編碼器銷售額TOP 5排名為：多摩川、海德漢、禹衡光學、西克、堡盟電子。
數據來源：MIR DATABANK
編碼器是一種集光學、機械、電子和計算技術于一體的高精度位移傳感器，技術壁壘較高。由于中國編碼器行業起步較晚，技術相對落后，導致國產企業在市場競爭中處于不利地位。在2024年中國編碼器市場TOP 5中，僅有禹衡光學一家國產企業上榜，整體市場競爭格局仍由外資企業主導。
然而，隨著國內企業自身技術實力的不斷提升，以及國家對高新技術企業發展的鼓勵政策等因素的推動，國產編碼器企業逐漸嶄露頭角。同時，中美貿易戰等國際形勢的壓力，也促使國產編碼器替代外資產品的趨勢逐漸升溫。以禹衡光學、長春匯通為代表的國產廠商競爭力不斷提升。預計到2025年，國產編碼器企業的業績增長速度將超過日韓品牌和歐美品牌，未來長春匯通有望躋身市場前五名廠商之列。

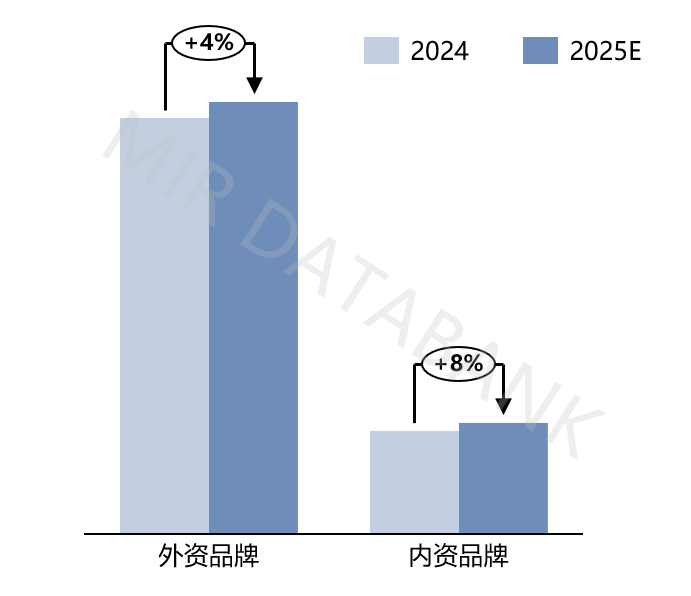

2024-2025E中國編碼器市場內資/外資增速—銷售額
數據來源：MIR DATABANK
