STC90C51+HC-SR04超聲波測距模塊完成測距儀設計(測量距離實現壁障)

一、前言

1.1 功能介紹

本項目的開發背景源于對機器人或自動化設備中安全壁障功能的需求。在諸如無人駕駛車輛、自動搬運機器人、智能家居系統以及工業自動化等應用場景中，為了避免設備與環境中的障礙物發生碰撞，確保設備和人員安全，實時、準確地檢測并測量與障礙物之間的距離變得至關重要。

HC-SR04超聲波測距模塊以其高精度、低成本和易于集成的特點，成為了實現這一功能的理想選擇。該模塊通過發射超聲波并接收其反射信號來測量距離，具有測量范圍廣、響應速度快、抗干擾能力強等優點。結合ST90C51微控制器的強大處理能力和豐富的I/O接口，可以實現對HC-SR04模塊的精確控制，并快速處理測距數據，實現實時的壁障功能。

本項目結合ST90C51微控制器和HC-SR04超聲波測距模塊，設計并實現一個能夠?qū)崟r(shí)測量與障礙物之間距離，并根據距離信息執行相應壁障動作的系統。通過編寫合適的程序算法，可以實現對測量數據的分析、判斷和控制，當檢測到設備接近障礙物時，自動觸發壁障機制，如減速、轉向或停止，以避免發生碰撞事故。這一項目的成功實施，不僅可以提升設備的安全性能，降低維護成本，還可以為相關領域的自動化和智能化發展提供有力的技術支持。

1.2 HC-SR04超聲波測距模塊介紹

HC-SR04超聲波測距模塊是一種基于超聲波原理進行測距的傳感器模塊，被廣泛應用于機器人導航、智能家居、安防系統等領域。該模塊主要由兩個壓電陶瓷超聲傳感器構成，一個用于發射超聲波信號，另一個用于接收被目標物體反射回來的超聲波信號。由于超聲波信號在空氣中的傳播速度已知（約為340米/秒），模塊通過測量超聲波從發射到接收的時間差，可以精確計算出目標與傳感器之間的距離。

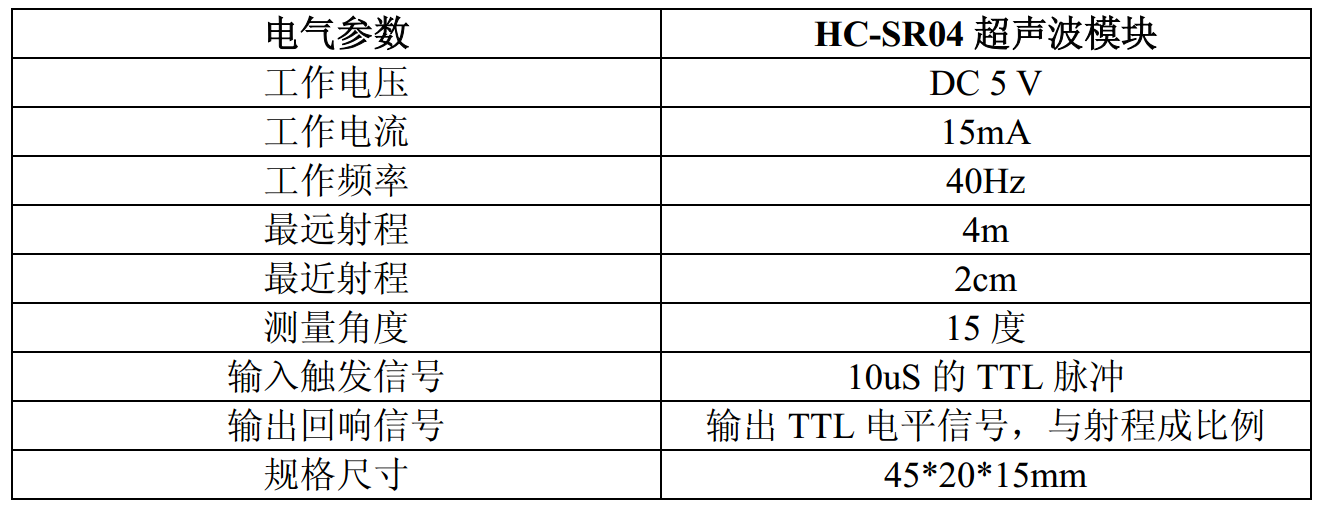

HC-SR04模塊的主要技術參數包括：使用電壓為DC 5V，靜態電流小于2mA，感應角度不大于15度，探測距離范圍從2cm到450cm（部分資料提到400cm），并具有高精度特性，可達0.2cm或0.3cm。模塊的工作原理是通過IO口觸發測距，給至少10us的高電平信號后，模塊會自動發送8個40kHz的方波，并自動檢測是否有信號返回。當有信號返回時，模塊會通過IO口輸出一個高電平信號，高電平持續的時間就是超聲波從發射到返回的時間。根據這個時間差和超聲波在空氣中的傳播速度，可以計算出目標與傳感器之間的距離。

HC-SR04超聲波測距模塊的性能穩定，測距精確，能夠與國外的SRF05、SRF02等超聲波測距模塊相媲美。其接線方式簡單，通常包括VCC（電源正極）、Trig（控制端）、Echo（接收端）和GND（電源負極）四個引腳。此外，HC-SR04模塊還提供了豐富的編程接口和參考程序，支持多種微控制器和編程語言，如Arduino、C51、PIC等，方便用戶進行二次開發和集成。

HC-SR04超聲波測距模塊以其高精度、高可靠性和易用性，成為了許多項目中不可或缺的一部分，為機器人導航、智能家居、安防系統等領域的發展提供了有力的支持。

二、代碼實現

2.1 main.c

#include <reg51.h>
#include <INTRINS.H>
#include "delay.h"
#include "type.h"
#include "uart.h"
#include "ds1302.h"
#include "pcf8591.h"
//#include "key.h"
//#include "led.h"
#include "timer.h"
//#include "exti.h"
//#include "infrared.h"
//#include "ds18b20.h"
//#include "at24c02.h"

sbit ECHO=P1^0;  //超聲波的回響信號輸出腳
sbit TRIG=P1^1;  //觸發超聲波測距的引腳
u32 timt0_cnt=0; //記錄定時器0溢出的次數
u16 time_val=0;
float distance=0.0; //保存測量的距離
int main()
{
    ECHO=0;
    TRIG=0;
    UART_Init(); //初始化串口波特率為4800
    while(1)
    {
        TRIG=1;//觸發測距
        delay20us(); //延時20us
        TRIG=0;          //停止觸發
        while(ECHO==0){} //等待回響信號返回
        Timer0_16bit_Init(65535); //初始化定時器0，并開始計數
        while(ECHO==1){} //等待回響信號結束
        TR0=0;           //關閉定時器0
        time_val=(TH0<<8|TL0)+timt0_cnt*65535; //計算時間
        distance=time_val/58.0; //得到距離。單位是厘米
        printf("distance=%f CMrn",distance);
        timt0_cnt=0; //溢出次數清零
        DelayMs(1000); //延時1秒
    }
}

2.2 exit.c

#include "exti.h"
/*
配置外部中斷0下降沿觸發中斷
IO口: P3.2
*/
sfr IPH=0xB7; //定義特殊功能寄存器
void EXTI0_Init(void)
{
   IPH|=1<<0; //配置PX0H=1
   PX0=1;     //當PX0H=1且PX0=1時，外部中斷0為最高優先級中斷(優先級3)
   EA=1;  //開啟總中斷
   IT0=1; //外部中斷0下降沿觸發
   EX0=1; //允許外部中斷0產生中斷
}

///*
//外部中斷0中斷服務函數
//*/
//void EXTI0_IRQHandler(void) interrupt 0
//{
//    LED=~LED; //改變LED燈的狀態
//    IE0=0; //清除外部中斷0的標志位
//}

/*
配置外部中斷1下降沿觸發中斷
IO口: P3.2
*/
void EXTI1_Init(void)
{
   EA=1;  //開啟總中斷
   IT1=1; //外部中斷1下降沿觸發
   EX1=1; //允許外部中斷1產生中斷
}
/*
外部中斷1中斷服務函數
IO口: P3.3
*/
void EXTI1_IRQHandler(void) interrupt 2
{
    while(1){}  //死循環
    LED=~LED; //改變LED燈的狀態
    IE1=0; //清除外部中斷1的標志位
}

2.3 exit.h

#ifndef _EXTI_H
#define _EXTI_H
#include <reg51.h>
#include "led.h"
void EXTI0_Init(void);
void EXTI1_Init(void);
#endif
