序列檢測器設計Verilog代碼Vivado仿真

名稱：序列檢測器設計Verilog代碼Vivado仿真

軟件：Vivado

語言：Verilog

代碼功能：

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

設計文檔：

1. 序列檢測

1.1 重復判斷

工程文件

程序文件

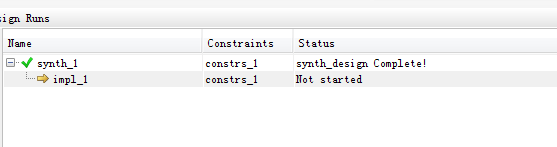

程序編譯

Testbench

仿真圖

1.2 不重復判斷

工程文件

程序文件

程序編譯

Testbench

仿真圖

部分代碼展示:

//帶重復判斷的序列檢測器011
module?sequence_detection(
input?clk,//時鐘
input?rst_n,//復位
input?data_in,//序列輸入
output?detection_result//檢測結果
);
reg?[2:0]?state=3'd0;//定義狀態
parameter?s_idle=3'd0;
parameter?s_d0=3'd1;
parameter?s_d01=3'd2;
parameter?s_d011=3'd3;
always@(posedge?clk?or?negedge?rst_n)
if(rst_n==0)//復位
state<=s_idle;
else
case(state)
s_idle://初始狀態
if(data_in==1'b0)//輸入0
state<=s_d0;
else
state<=s_idle;
s_d0://已檢測到0
if(data_in==1'b1)//輸入1
state<=s_d01;
else//輸入0
state<=s_d0;
s_d01://已檢測到01
if(data_in==1'b1)//輸入1
state<=s_d011;
else//輸入0
state<=s_d0;
s_d011://已檢測到011
if(data_in==1'b1)//輸入1
state<=s_idle;
else//輸入0
state<=s_d0;
default:
state<=s_idle;
endcase
reg?detection_result_reg=0;
always@(posedge?clk)
if(state==s_d011)//已檢測到011
detection_result_reg<=1;//檢測結果
else
detection_result_reg<=0;
assign?detection_result=detection_result_reg;//輸出
endmodule
