UART串口控制的6路搶答器設計Verilog代碼Vivado basys3開發板

名稱：UART串口控制的6路搶答器設計Verilog代碼Vivado? basys3開發板

軟件：Vivado

語言：Verilog

代碼功能：

UART串口控制的6路搶答器設計

1、設計6路搶答器，通過UART串口接收電腦發出的開始搶答和清零指令。

2、數碼管顯示搶答者編號。

3、將搶答者編號在通過UART串口發送給電腦。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在basys3開發板驗證，basys3開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

3. 管腳約束文件

4. Testbench仿真測試文件

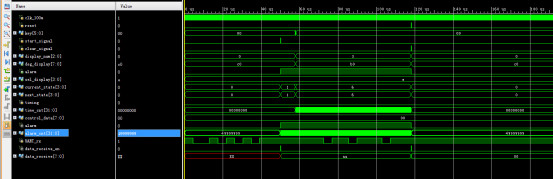

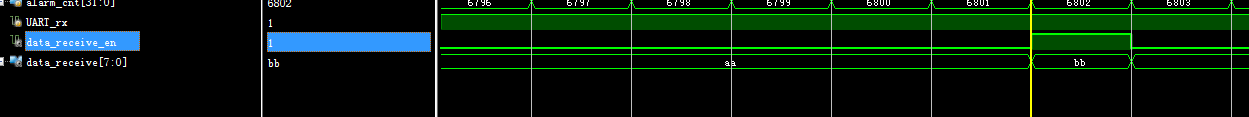

5. 仿真圖

部分代碼展示:

`timescale?1ns?/?1ps
//////////////////////////////////////////////////////////////////////////////////
//?Company:?
//?Engineer:?
//?
//?Create?Date:?2019/04/06?19:01:27
//?Design?Name:?
//?Module?Name:?testbench_qiangdaqi
//?Project?Name:?
//?Target?Devices:?
//?Tool?Versions:?
//?Description:?
//?
//?Dependencies:?
//?
//?Revision:
//?Revision?0.01?-?File?Created
//?Additional?Comments:
//?
//////////////////////////////////////////////////////////////////////////////////
module?testbench_qiangdaqi();
reg?clk_100m;
reg?[5:0]key;//6個搶答按鍵，所有key都是高電平有效
reg?UART_rx;//串口輸入
wire??[7:0]deg_display;
wire??alarm;//板子上沒有蜂鳴器，用led燈亮模擬
wire??[3:0]sel_display;
qiangdaqi?qiangdaqi_i(
.clk_100m(clk_100m),
.key(key),//6個搶答按鍵，所有key都是高電平有效
.UART_rx(UART_rx),//串口輸入
.deg_display(deg_display),
.alarm(alarm),//板子上沒有蜂鳴器，用led燈亮模擬
.sel_display(sel_display)
);
initial????????????????????????????????????????????????
begin???
?key=6'b000000;???????????????????????????????????????????????
?UART_rx=1;
?//AA=10101010
?#100;
?#4340;
?UART_rx=0;//起始位
?#4340;
?UART_rx=0;//第0位?
?#4340;
?UART_rx=1;//第1位??
?#4340;
?UART_rx=0;//第2位?
?#4340;
?UART_rx=1;//第3位?
?#4340;
?UART_rx=0;//第4位?
?#4340;
?UART_rx=1;//第5位?
?#4340;
?UART_rx=0;//第6位?
?#4340;
?UART_rx=1;//第7位?
?#4340;
?UART_rx=1;//檢驗位??
?#4340;
?UART_rx=1;//停止位
?#10000;
??key=6'b000100;??//3號搶答
?#100;
?key=6'b000010;??//2號搶答
?#100
?key=6'b000001;??//1號搶答
?#100;
?key=6'b000000;?
?#10000;
?//BB=10111011
?#4340;
?UART_rx=0;//起始位
?#4340;
?UART_rx=1;//第0位?
?#4340;
?UART_rx=1;//第1位??
?#4340;
?UART_rx=0;//第2位?
?#4340;
?UART_rx=1;//第3位?
?#4340;
?UART_rx=1;//第4位?
?#4340;
?UART_rx=1;//第5位?
?#4340;
?UART_rx=0;//第6位?
?#4340;
?UART_rx=1;//第7位?
?#4340;
?UART_rx=1;//檢驗位??
?#4340;
?UART_rx=1;//停止位
?#10000;
end?
???????????????????????????????????????????????????
always?????????????????????????????????????????????????????????????????
begin??????????????????????????????????????????????????
clk_100m=1;
#5;
clk_100m=0;
#5;????????????????????????????????????????????
end????????
endmodule
