五位二進制簡易密碼鎖verilog代碼ego1開發板vivado軟件

名稱：五位二進制簡易密碼鎖verilog代碼ego1開發板vivado軟件（代碼在文末下載）

軟件：VIVADO

語言：Verilog

代碼功能：

1、設計五位二進制簡易密碼鎖，密碼用五位二進制數組成；

2、用按鍵預設置密碼和改動密碼；

3、輸入密碼如果與設置密碼一致，則用一個LED燈表示輸入正確，否則用一個LED燈顯示輸入錯誤。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在ego1開發板驗證，開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

3. 程序編譯

4. RTL圖

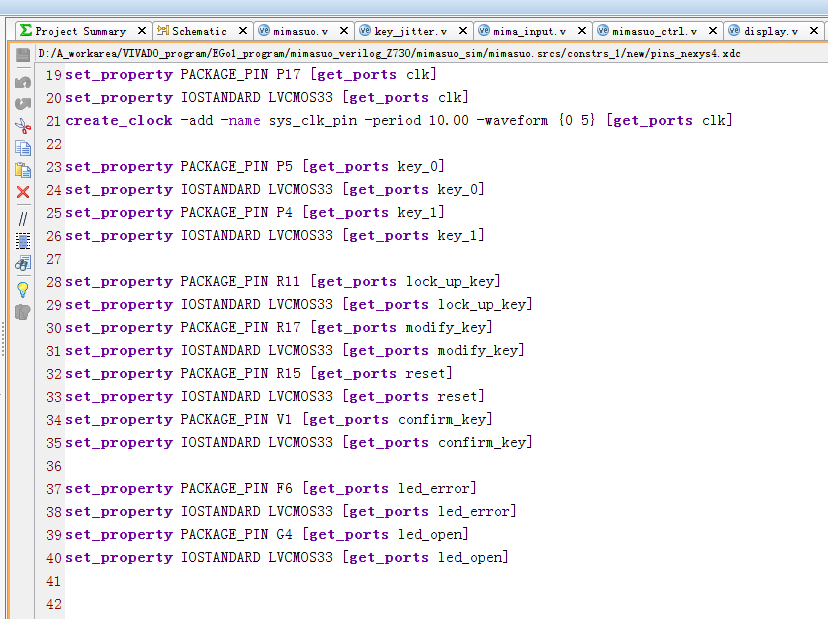

5. 管腳分配

6. Testbench

7. 仿真圖

整體仿真圖

圖中仿真了原始密碼為11111時嗎，輸入10111，密碼錯誤，然后再次輸入11111,按下確認鍵后，密碼鎖打開（LED1亮），次數按下修改密碼按鍵，輸入10111，將密碼修改為10111，然后關鎖，再次輸入10111，密碼鎖打開。

按鍵消抖模塊（上升沿檢測）

密碼輸入模塊

圖中仿真了輸入10111，密碼錯誤，然后再次輸入11111,輸入10111，將密碼修改為10111，然后關鎖，再次輸入10111

密碼鎖控制模塊

圖中仿真了原始密碼為11111時，輸入10111，密碼錯誤，然后再次輸入11111,按下確認鍵后，密碼鎖打開（LED1亮），次數按下修改密碼按鍵，輸入10111，將密碼修改為10111，然后關鎖，再次輸入10111，密碼鎖打開。

數碼管顯示模塊

密碼重置模塊

圖中仿真了原始密碼為11111時，將密碼修改為10111的過程。

部分代碼展示:

//密碼鎖控制模塊
module?mimasuo_ctrl(
input?clk,
input?[19:0]?password,//輸入的密碼
input?[19:0]?correct_password,//正確的密碼
input?confirm,//確認
input?reset,//清楚報警
input?modify,//修改密碼
input?lock_up,//上鎖
output?led_open,//開鎖指示燈
output?[2:0]?current_state//當前狀態
);
//定義6個狀態
parameter?s_lock=3'd0;
parameter?s_compare=3'd1;
parameter?s_pass=3'd2;
parameter?s_error=3'd3;
parameter?s_modify=3'd4;
parameter?s_alarm=3'd5;
reg?[2:0]?state=3'd0;
assign?current_state=state;
reg?[2:0]?error_cnt=3'd0;
//狀態機控制
always@(posedge?clk)
case(state)
s_lock://鎖定狀態
if(confirm==1)
state<=s_compare;
else
state<=s_lock;
s_compare://比對密碼狀態
if(correct_password==password)
state<=s_pass;
else
state<=s_error;
s_pass://密碼正確
if(modify==1)
state<=s_modify;//修改密碼
else?if(lock_up==1)
???state<=s_lock;//上鎖
else
state<=s_pass;
s_error://密碼錯誤
state<=s_lock;//繼續鎖定
s_modify://修改密碼
if(confirm==1)
state<=s_pass;//返回開鎖狀態
else
state<=s_modify;
default:state<=s_lock;
endcase
reg?led_open_buf=0;
always@(posedge?clk)
if(state==s_modify?||?state==s_pass)//pass?和?modify狀態下都是開鎖狀態
led_open_buf<=1;//開鎖
else
led_open_buf<=0;//關鎖
assign?led_open=led_open_buf;
endmodule

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=308
