DE2-115開發板的4位電子密碼鎖數碼管LCD1602液晶顯示verilog

5小時前作者：FPGA代碼設計學習資料

加入交流群

掃碼加入
獲取工程師必備禮包
參與熱點資訊討論

1-231101103910Z7.doc

共1個文件

名稱：DE2-115開發板的4位電子密碼鎖數碼管 LCD1602液晶顯示（代碼在文末下載）

軟件：Quartus II

語言：Verilog

代碼功能：

1、設計一個四位的電子密碼鎖，每按下一個數字鍵，就輸入一個數字，并在顯示器上顯示該數值，同時將先前輸入的數據左移。

2、此外，包含密碼清除（密碼右移），密碼更改（可以通過按鍵修改新密碼），密碼上鎖和密碼解除（按下解除首先檢查密碼是否正確，密碼正確就開鎖）功能。

3、密碼連續錯誤3次報警。

4、通過數碼管和LCD1602液晶顯示密碼鎖的開關狀態。

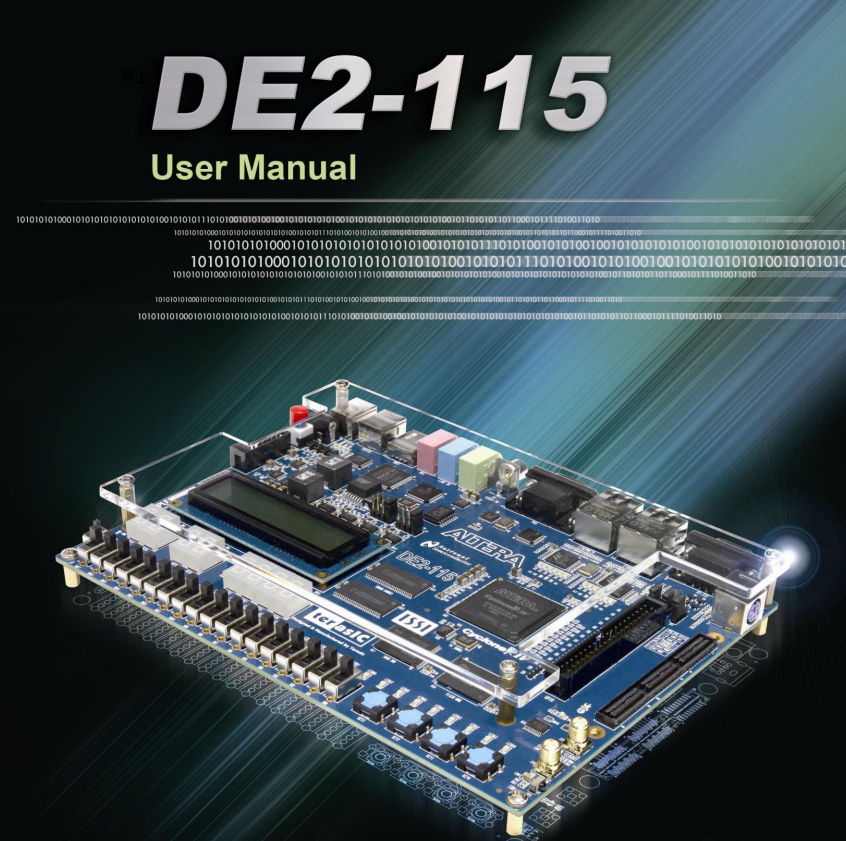

本代碼已在DE2-115開發板驗證，其他開發板可以通過修改管腳適配，開發板如下：


演示視頻：

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

部分代碼展示:

//密碼鎖控制模塊
module?mimasuo_ctrl(
input?clk,
input?[15:0]?password,//輸入的密碼
input?[15:0]?correct_password,//正確的密碼
input?confirm,//確認
input?reset,//清楚報警
input?modify,//修改密碼
input?lock_up,//上鎖
output?led_open,//開鎖指示燈
output?[2:0]?current_state//當前狀態
);
//定義6個狀態
parameter?s_lock=3'd0;
parameter?s_compare=3'd1;
parameter?s_pass=3'd2;
parameter?s_error=3'd3;
parameter?s_modify=3'd4;
parameter?s_alarm=3'd5;
reg?[2:0]?state=3'd0;
assign?current_state=state;
reg?[2:0]?error_cnt=3'd0;
//狀態機控制
always@(posedge?clk)
case(state)
s_lock://鎖定狀態
if(confirm==1)
state<=s_compare;
else
state<=s_lock;
s_compare://比對密碼狀態
if(correct_password==password)
state<=s_pass;
else
state<=s_error;
s_pass://密碼正確
if(modify==1)
state<=s_modify;//修改密碼
else?if(lock_up==1)
???state<=s_lock;//上鎖
else
state<=s_pass;
s_error://密碼錯誤
if(error_cnt>=3'd2)
state<=s_alarm;//錯誤3次報警
else
state<=s_lock;//繼續鎖定
s_alarm://報警
if(reset==1)//清除報警
state<=s_lock;//繼續鎖定
else
state<=s_alarm;//報警
s_modify://修改密碼
if(confirm==1)
state<=s_pass;//返回開鎖狀態
else
state<=s_modify;
default:state<=s_lock;
endcase

設計文檔：

1. 工程文件
