1. 產品特點

? MP3控制：標準UART通信接口，默認波特率9600，支持通過串口命令設置波特率;支持SPI-Flash、TF卡、U盤做為存儲器。帶有文件索引播放、插播、單曲循環、所有曲目循環、隨機播放等功能。0~31級音量可調、最大可以支持外掛128Mbit的Flash，32G的TF卡和32G的U盤等(TF和U盤支持格式FAT或FAT32)，支持FAT32格式U盤升級程序;

? 上電默認不播放;具備BUSY狀態指示、BUSY平時為低電平，播放時為高電平;

? 支持語音高品質音頻格式，支持MP3和WAV格式，(支持采樣率8K-44.1K，碼率8kbps~320kbps)聲音優美;

? 工作電壓：2.8V~4.2V;

? 兩個16位異步分頻器定時器;

? 24 bit高精度Audio ADC;24 bit高精度DAC;

? IO驅動能力，可驅動8mA;

? 支持SD卡/U盤離線升級程序,建議畫板時預留出USB接口;

? 通過USB接口連接電腦，電腦上顯示Flash或TF卡盤符，直接從電腦拷貝音頻到盤符，拷貝完成后，需拔掉USB線，再進行串口控制播放，否則串口發碼無響應;

? 重點注意：語音芯片如果需要掛flash。建議使用“唯創”出的flash，其他廠商的flash，不能保證可以正常工作。(建議將150mil和208mil尺寸兼容擴展畫上，更方便備貨)。

2.封裝管腳圖

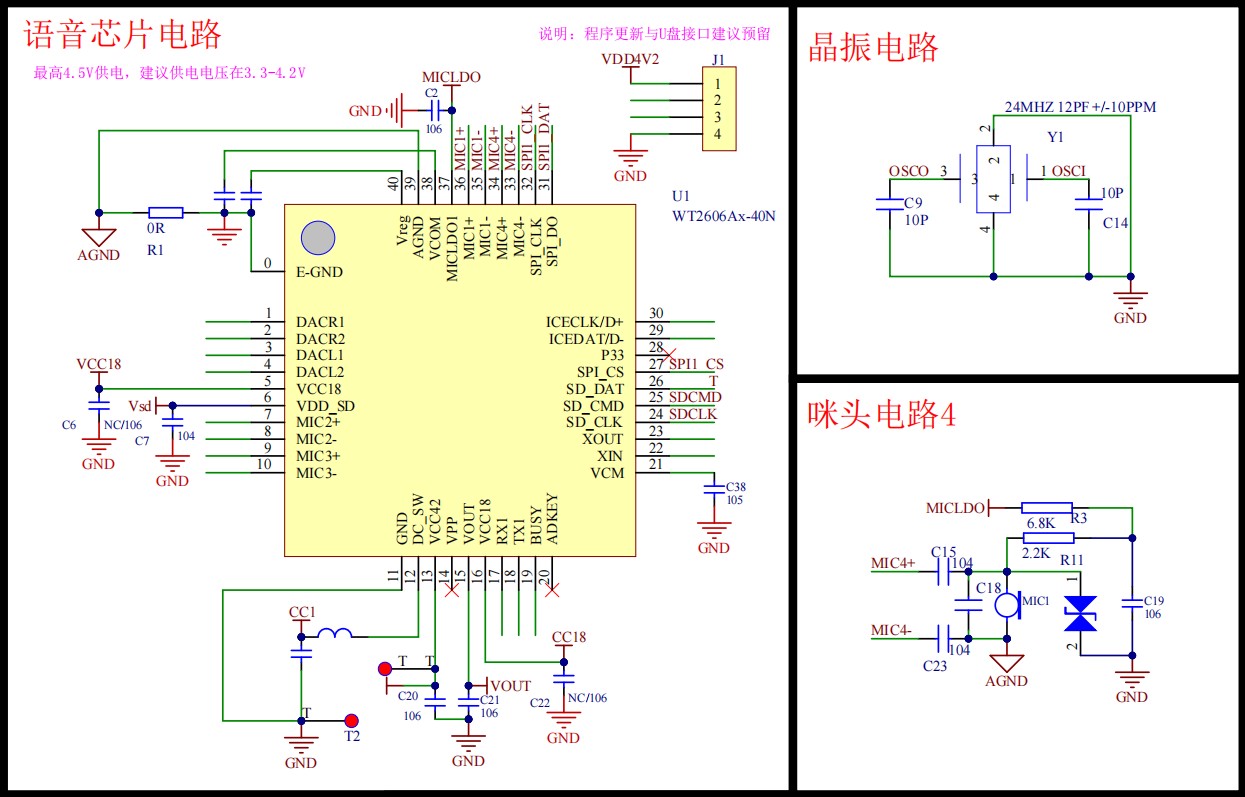

3.電路設計參考

4.電器參數

4.1.絕對最大額定參數

Note : The chip can be damaged by any stress in excess of the absolute maximum ratings listed below
