此存儲庫中的應用程序示例是基于 FreeRTOS 的應用程序，在支持 NXP OpenThread 的平臺（例如NXP FRDM-MCXW71）上運行開源 KNX IoT 堆棧。

演示應用程序是 lightsensor（模擬 KNX 光開關傳感器基本應用程序 - 來自 KNX IoT 堆棧 repo 的 LSSB）和 lightactuator（模擬 KNX 開關執行器基本應用程序 - 來自 KNX IoT 堆棧 repo 的 LSAB）。

主板：FRDM-MCXW71



類別：無線連接



外設：UART



工具鏈：GCC



目錄



  1. 軟件
  2. 硬件
  3. 設置
    1. 克隆并設置構建環境
    2. 構建示例
    3. 刷新FRDM-MCXW71板
    4. 調試
    5. 運行 KNX 演示
  4. 支持
  5. 發行說明

1.軟件



構建系統基于 ot-nxp 存儲庫構建系統。支持的開發和構建環境包括：

  • Linux操作系統
  • 使用 WSL 的 Windows 操作系統（推薦使用 Ubuntu 22.04 WSL）

構建系統使用cmake、ninja以及gccARM 版本。您可以使用存儲庫中的專用環境設置腳本來安裝它們。更多詳情，請參閱ot-nxp 存儲庫。

另一個必需的工具是git，用于拉取存儲庫代碼。

安全配置 SDK 工具 (SPSDK)是處理 NBU 更新所必需的?？梢允褂?Python 安裝此工具：


$ pip install spsdk

注意：某些依賴項可能會與已安裝的 Python 模塊發生沖突。但是，blhost該工具仍然已安裝并可以使用。

關于 Windows 和 WSL 的注意事項： Windows Subsystem for Linux 不會自動映射已連接的 USB 設備。為了解決這個問題，用戶需要使用 WSL 控制臺構建應用程序，并使用 Windows 命令提示符/Power Shell 與 blhost 和 Jlink 配合使用，將所需的二進制文件寫入開發板。

為了進行調試，需要安裝MCUXpresso IDE 。

需要用于 FRDM-MCXW71 的 MCUXpresso SDK 2.16.100，可以從MCUXpresso SDK 頁面下載為 zip 文件。

2.硬件



FRDM-MCXW71

  • 個人電腦
  • USB Type C 線纜

至少需要兩塊板來運行演示應用程序。

設備用戶界面



light_actuator 板上的狀態反饋通過 LED 效果提供：

| 小部件 | 影響 | 狀態 | 描述 |
| --------- | ----------- | --------------------------------------- | ----------------------------------------------------------------------------------- |
| RGB LED | 綠色開/關 | 委托給 Thread 網絡和 KNX 應用程序配置 | /p/o_1_1每當收到帶有 uri 路徑的 KNX CoAP 消息時，RGB LED 將打開/關閉綠燈 |
| 單色LED | 藍色開/關 | 委托給 Thread 網絡和 KNX 應用程序配置 | /p/o_1_2每當收到帶有 uri 路徑的 KNX CoAP 消息時，單色 LED 都會打開/關閉藍燈 |

用戶在 light_sensor 板上的操作總結如下：

| 按鈕 | 行動 | 狀態 | 輸出 |
| ------ | ------ | --------------------------------------- | ----------------------------------------------------------------------- |
| SW2 | 短按 | 委托給 Thread 網絡和 KNX 應用程序配置 | /p/o_1_1設備將使用 CoAP 和uri 路徑通過 Thread 發送多播 KNX 消息 |
| SW4 | 短按 | 委托給 Thread 網絡和 KNX 應用程序配置 | /p/o_1_2設備將使用 CoAP 和uri 路徑通過 Thread 發送多播 KNX 消息 |

3. 設置



3.1 步驟 1 - 克隆并設置構建環境



克隆工作區內的存儲庫：


git clone https://github.com/nxp-appcodehub/dm-knx-iot-examples-on-nxp-mcxw71.git

環境設置腳本位于存儲庫的根目錄中?？梢酝ㄟ^在 CLI 中發出以下./environment_setup.sh命令列出該腳本的可能參數：

shell
$ ./environment_setup.sh
This is a setup script to set the NXP port of KNX IoT OpenThread examples environment.
Usage: ./environment_setup.sh clean|setup_repos|setup_tools|apply_ot_patch

用戶可以使用該腳本來設置子存儲庫、設置構建環境工具和 SDK 或清理存儲庫。

  • 設置存儲庫的命令輸出示例：

shell
$ ./environment_setup.sh setup_repos
This is a setup script to set the NXP port of KNX IoT OpenThread examples environment.
Setting up the repositories.
The script will update all repositories (ot-nxp and NXP SDK).
The setup will take several minutes to complete.
Setting up submodules.
Submodule 'KNX-IOT-STACK' (https://github.com/KNX-IOT/KNX-IOT-STACK.git) registered for path 'KNX-IOT-STACK'
Submodule 'ot-nxp' (https://github.com/NXP/ot-nxp.git) registered for path 'ot-nxp'
Cloning into '/home/user/knx_iot_nxp_repo/KNX-IOT-STACK'...
Cloning into '/home/user/knx_iot_nxp_repo/ot-nxp'...
Submodule path 'KNX-IOT-STACK': checked out '270890a6cfab8ab0ff92cd155cc2be11ff36b4bb'
Submodule path 'ot-nxp': checked out 'dfbe12280af4a87cb9ae0c0c1d90d71de3372d82'
Submodule 'deps/gtest' (https://github.com/google/googletest.git) registered for path 'KNX-IOT-STACK/deps/gtest'
Submodule 'deps/mbedtls' (https://github.com/ARMmbed/mbedtls.git) registered for path 'KNX-IOT-STACK/deps/mbedtls'
Submodule 'deps/tinycbor' (https://github.com/intel/tinycbor.git) registered for path 'KNX-IOT-STACK/deps/tinycbor'
Cloning into '/home/user/knx_iot_nxp_repo/KNX-IOT-STACK/deps/gtest'...
Cloning into '/home/user/knx_iot_nxp_repo/KNX-IOT-STACK/deps/mbedtls'...
Cloning into '/home/user/knx_iot_nxp_repo/KNX-IOT-STACK/deps/tinycbor'...
Submodule path 'KNX-IOT-STACK/deps/gtest': checked out 'c99458533a9b4c743ed51537e25989ea55944908'
Submodule path 'KNX-IOT-STACK/deps/mbedtls': checked out 'd81c11b8ab61fd5b2da8133aa73c5fe33a0633eb'
Submodule path 'KNX-IOT-STACK/deps/tinycbor': checked out '70aba6ba51881e5b8d108c105a17ed9cdee6bc30'
Submodule path 'ot-nxp': checked out 'ce3f5e4752efb3a4e3ca03887f7c8c0f2d841980'
Submodule 'openthread' (https://github.com/NXP/openthread.git) registered for path 'ot-nxp/openthread'
Cloning into '/home/user/knx_iot_nxp_repo/ot-nxp/openthread'...
Submodule path 'ot-nxp/openthread': checked out '4cc1ffd17439db6e0b97b010ad00043d7509f246'
Setting up submodules done.
Patching ot-nxp repo.
ot-nxp repo has been patched!
Pulling NXP SDK.
=== Initializing from existing manifest repository manifest
--- Creating /home/user/knx_iot_nxp_repo/ot-nxp/third_party/github_sdk/.west and local configuration file
=== Initialized. Now run "west update" inside /home/user/knx_iot_nxp_repo/ot-nxp/third_party/github_sdk.
=== updating sdk-release (core):
--- sdk-release: initializing
Initialized empty Git repository in /home/user/knx_iot_nxp_repo/ot-nxp/third_party/github_sdk/core/.git/
--- sdk-release: fetching, need revision MCUX_2.16.100
...

  • 清理存儲庫的命令輸出示例（需要先設置存儲庫）：

shell
$ ./environment_setup.sh clean
This is a setup script to set the NXP port of KNX IoT OpenThread examples environment.
Cleaning the environment.
Resetting ot-nxp repository.
HEAD is now at ce3f5e4 [common] Enable Dns over TCP feature for Thread 1.4
Cleaning NXP SDK.
=== running "git reset --hard && git clean -xdf" in sdk-release (core):
...

  • 設置構建工具鏈的命令輸出示例：

shell
$ ./environment_setup.sh setup_tools
This is a setup script to set the NXP port of KNX IoT OpenThread examples environment.
Setting up the toolchain.
The script will update the toolchain.
The setup will take several minutes to complete.
Setting up ot-nxp toolchain environment.
+ main
++ dirname ./script/bootstrap
...

注意：在 Windows WSL 上，pip install <package>命令可能會返回error: externally-managed-environment。此問題可以通過在命令末尾添加參數來修復。例如pip install， 。--break-system-packages``pip install west --break-system-packages

  • 需要對 ot-nxp 存儲庫進行某些更改。這些更改將在后續版本中集成。因此，在本演示中，需要在 ot-nxp 存儲庫上應用一個補丁。以下是修補 ot-nxp 存儲庫的命令輸出示例：

shell
$ ./environment_setup.sh apply_ot_patch
This is a setup script to set the NXP port of KNX IoT OpenThread examples environment.
Applying ot-nxp repo patch.
ot-nxp repo has been patched!

3.2 第 2 步 - 構建示例



構建腳本位于script文件夾中。要為 NXP 平臺（例如 MCXW71）構建所有可用的 KNX 物聯網應用程序，用戶需要從存儲庫根目錄運行以下命令：

shell
$ ./script/build_mcxw71_knx

要構建一個特定的應用程序，例如light_sensor或，用戶需要通過關鍵字 和light_actuator向前一個命令添加所需的應用程序。knx_light_sensor``knx_light_actuator

shell
$ ./script/build_mcxw71_knx knx_light_sensor

構建的輸出位于build_mcxw71文件夾中，該文件夾包含兩個單獨的子文件夾build_mcxw71/knx_light_sensor和build_mcxw71/knx_light_actuator。構建的 elf 和二進制文件位于bin每個應用程序的子文件夾中。

3.3 步驟 3 - 刷新 FRDM-MCXW71 板



必須將兩個圖像寫入電路板：一個用于主機（CM33），一個用于NBU（CM3）。

閃爍NBU圖像



NBU僅當新的 NXP SDK 發布時才需要寫入鏡像。執行此步驟之前需要安裝SPSDK 。

``
It is necessary to work with the matchingNBUimage for the SDK version of
the application you are working with. This means that when you download your
SDK, prior to loading any wireless SDK example, update yourNBUimage with
the SDK provided binaries. ForFRDM` users, please write the following
binary:

middleware/wireless/ieee-802.15.4/bin/mcxw71/mcxw71_nbu_ble_15_4_dyn_matter_<nbu_version>.sb3

Please note that <nbu_version> may vary depending on the SDK version. The tested NBU binary from SDK 2.16.100 is version 1_0_17_2.

  1. Before writing the image, please make sure that MCXW71 is in ISP mode by keeping the SW3 button (also named ISP) pressed while connecting the MCXW71 board to an USB port (unplug the board if already connected to an USB port).
  2. Once the device is connected, you may find the assigned port by running:


    nxpdevscan

  3. Run the blhost command to write the sb3 file:


    blhost -p <assigned_port> receive-sb-file <path_to_SDK>/middleware/wireless/ieee-802.15.4/bin/mcxw71/mcxw71_nbu_ble_15_4_dyn_matter_<nbu_version>.sb3

    An example <path_to_SDK> is /home/user/knx_iot_nxp_repo/ot-nxp/third_party/github_sdk.
    ```

刷寫主機鏡像



build_mcxw71/knx_light_actuator/bin主機鏡像是在或下找到的鏡像build_mcxw71/knx_light_actuator/bin。它應該在每次構建過程后寫入。

如果需要調試，請直接跳至“調試” 部分。否則，如果只需要燒寫，則 可以使用JLink ：

  • 插入MCXW71USB 端口（執行此操作時無需按住SW3按鈕，例如主機閃爍不需要 ISP 模式）
  • 將 JLink 連接到設備：
    shell
    JLinkExe -device MCXW71 -if SWD -speed 4000 -autoconnect 1
  • 運行以下命令：
    shell
    reset
    halt
    loadfile light-actuator-mcxw71.srec
    reset
    go
    quit

3.4 步驟 4 - 調試



調試的一個選項是使用 MCUXpresso IDE。

  • 將包含 FRDM-MCXW71 的 NXP SDK 的 zip 文件拖放到“已安裝的 SDK”選項卡中：

已安裝的 SDK

  • 從已安裝的 SDK 導入任何演示應用程序：

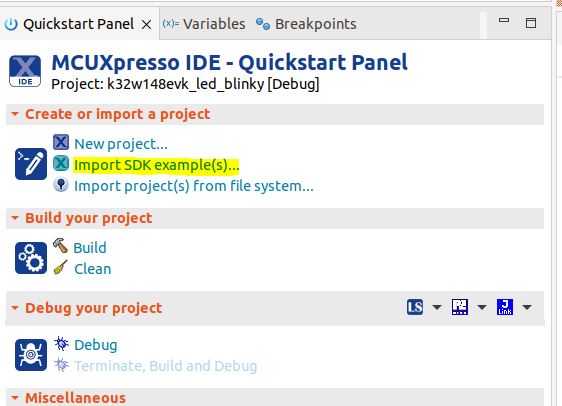

Import SDK example(s).. -> choose a demo app (demo_apps -> hello_world) -> Finish

導入演示

  • 將之前導入的演示應用程序刷入到開發板上：


Right click on the application (from Project Explorer) -> Debug as -> JLink/CMSIS-DAP

完成此步驟后，即創建了針對該開發板的調試配置MCXW71。此調試配置稍后將用于調試 ot-nxp 編譯后生成的應用程序。

  • 將 KNX IoT NXP 端口 repo 導入 MCUXpresso IDE 作為 Makefile 項目。索引器設置的工具鏈設置為 ?none?：


File -> Import -> C/C++ -> Existing Code as Makefile Project

新項目

  • 將現有演示應用程序的路徑替換為 MCXW71應用程序的路徑：


Run -> Debug Configurations... -> C/C++ Application

3.5 步驟 5 - 運行 KNX 演示



請參閱：

有關 KNX shell 的詳細信息，請參閱KNX shell 文檔。

4. 支持



項目元數據



董事會徽章

類別徽章

周邊徽章

工具鏈徽章

有關此示例的內容/正確性的問題可以作為此 GitHub 存儲庫中的問題輸入。

來源：恩智浦appcodehub
