【代碼庫】NAFE13388 有線連接通用模擬傳感模塊

NAFE13388 有線連接通用模擬傳感模塊



這是連接到 NAFE13388-UIM 的 FRDM-MCXN947 的固件庫。通過將固件與主機 (PC/Web) 應用程序結合，用戶可以輕松創建一個簡單的 DAQ（數據采集）系統。

主板：FRDM-MCXN947



類別：工業



外設：以太網、USB、CAN



工具鏈：MCUXpresso IDE、GCC



目錄



1. 軟件
2. 硬件
3. 設置
4. 結果
5. 常見問題解答
6. 支持
7. 發行說明

1.軟件



• MCUXpresso IDE V24.12或更高版本
• 適用于 Visual Studio Code (VS Code) 的 MCUXpresso
• FreeMASTER PC 軟件
• 紅寶石

2.硬件



• FRDM-MCXN947
• NAFE-13388-UIM
• 15V 直流電源（5.5mm x 2.5mm 圓柱插孔）
• 個人電腦
• USB-C 線纜
• 以太網電纜（可選）
• USB-CAN適配器（可選，目前僅支持PEAK系統PCAN適配器）
• NTC熱敏電阻（可選）

3. 設置



3.1 步驟 1



將 NAFE13388-UIM 屏蔽連接到 FRDM-MCXN947，如下圖所示：

3.2 第 2 步

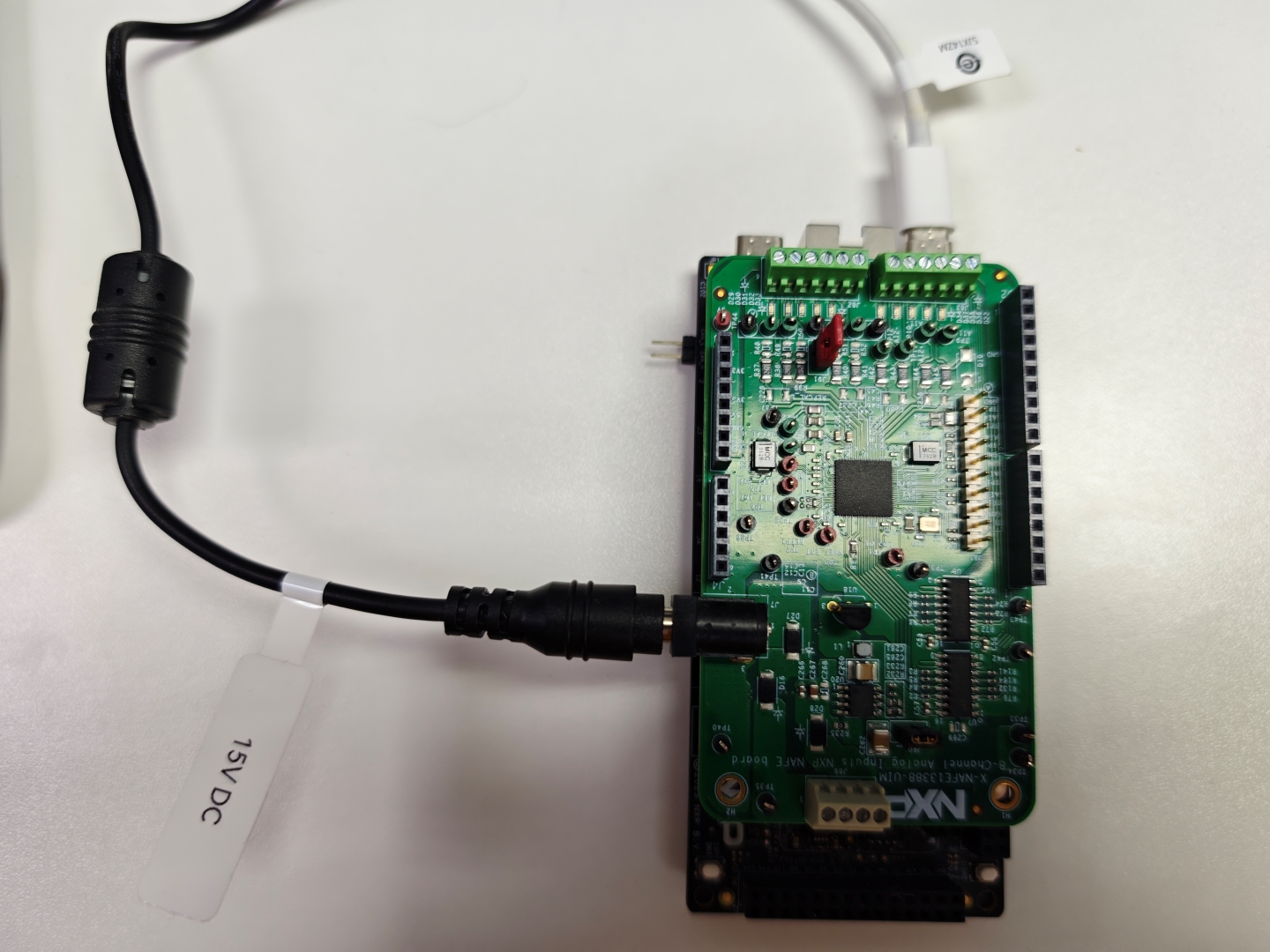

為 NAFE13388-UIM 屏蔽施加 15V 電源，使用 USB-C 電纜將 FRDM-MCXN947 板連接到 PC 的 MCU-Link USB 端口（J17），如下圖所示：

3.3 步驟 3



將項目導入 MCUXpresso IDE：

1. 打開 MCUXpresso IDE，在快速啟動面板中，選擇?從應用程序代碼中心導入?。

2. 在搜索欄中搜索項目名稱：

3. 點擊?復制GitHub鏈接?，MCUXpresso IDE將自動檢索項目屬性，然后單擊?下一步>?。

4. 選擇主分支然后點擊?Next>?，選擇MCUXpresso工程，點擊Finish按鈕完成導入。

3.4 步驟4



1. 選擇正確的目標連接類型：
   • 在Project Explorer中右鍵單擊項目名稱，選擇Build Configuration -> Set Active
   • 從可用選項中選擇一個目標連接：
     • TCP/IP 與 DHCP（默認）
     • 具有靜態 IP 地址的 TCP/IP
     • USB
     • 能

2. 點擊MCUXpresso IDE工具欄上的“build”按鈕，構建選定的應用程序配置文件。

3. 單擊 MCUXpresso IDE 工具欄上的“GUI Flash Tool”按鈕，然后按照屏幕提示將應用程序下載到 FRDM-MCXN947 板。

4. 使用以下設置在 PC 上為串行設備打開串行終端：
   • 115200波特率
   • 8個數據位
   • 無奇偶校驗
   • 一個停止位
   • 無流量控制
5. 按下 FRDM-MCXN947 上的 RESET（SW1）按鈕重置目標板，然后通過打印以下內容等待板初始化：

注意：實際內容（模式、IP 地址等）根據模式選擇而有所不同。

3.5 步驟 5



根據所選的接口類型，有以下選項可用：

• 選擇USB模式：
  • 將另一根 USB-C 線纜連接到高速 USB 端口 (J11) FRDM-MCXN947，如下圖所示：

• 選擇 TCP/IP 模式：
  • 將以太網電纜連接到板載以太網插孔（J16），如下圖所示：
  • 另一端可以是以下之一：
    1. 以太網交換機或路由器，與PC在同一子網內（DHCP選項）
    2. 直接連接到 PC 以太網端口（靜態 IP 選項）

選擇靜態 IP 選項時，主機 PC 以太網適配器需要配置為與開發板相同的子網。
例如，將 IP 地址配置為 ，192.168.0.3并將網絡掩碼配置為255.255.255.0（前綴為24），然后使用 IP 地址192.168.0.2訪問開發板（默認）。

• 選擇CAN模式：
  • 將 USB-CAN 適配器連接到 FRDM-MCXN947 上的 CAN 接口接頭 (J10)。
  • 將 USB-CAN 適配器連接到主機。

在此圖中：

• CANH：紅線
• CANL：白線

為了安裝 CAN 適配器電纜，可能需要抬起 NAFE 屏蔽。

需要適當?shù)?USB CAN 接口驅動程序和軟件，請參閱適配器制造商的文檔和網站以獲取有關驅動程序安裝的幫助。

3.6 步驟 6



打開控制臺窗口，然后導航到Web 根（主機/dist）目錄

執行以下命令來安裝 Web 服務器：

對于 Windows 用戶：請確保在PATH安裝過程中有 ruby??。

shell
gem install webrick


在 Web 根目錄下執行以下命令來啟動 Web 服務器：

操作期間請保持命令窗口打開。

shell
ruby -rwebrick -e'WEBrick::HTTPServer.new(:Port => 8000, :DocumentRoot => Dir.pwd).start'


雙擊FreeMASTER.pmpx打開 FreeMASTER PC GUI 客戶端。

3.7 步驟 7



控制HTML在FreeMASTER GUI中可用，如下所示：

在控制頁面上方的菜單中，選擇目標連接方式以及相應的連接參數，即COM端口號或者目標板的IP地址，然后點擊“連接”

目標板連接成功后，我們可以探索此演示提供的3個功能之一。

3.7.1 示波器（DAQ）模式



在此模式下，開發板充當數據采集 (DAQ) 系統，所有 AFE 參數均可調整。可配置多個通道并同時采樣。

注意：支持的最大通道數受 AFE 硬件限制（16）。

配置數據采集通道：

• 單擊“單個頻道控制”選項卡中的“添加頻道”按鈕：

• 從下面的流程圖配置詳細通道，可以使用鼠標的縮放和平移操作：

• 所有通道配置完成后，點擊“應用更改”按鈕，通道配置將應用到AFE屏蔽。

• AFE 現在可以啟動了，單擊“開始”按鈕將實時樣本流式傳輸?shù)?a class="article-link" target="_blank" href="/baike/491602.html">示波器窗口。

• 為了瀏覽捕獲的波形，示波器窗口還支持使用鼠標滾輪進行平移和縮放操作。將光標懸停在波形上方將顯示采樣電壓。

3.7.2 電壓表模式



在此模式下，AFE 擴展板配置為數字電壓表。輸入源和分辨率（滿量程）可通過 UI 進行調整。

• 按“電壓表”導航按鈕：

• 從第一個下拉菜單中選擇輸入，從第二個菜單中選擇全量程范圍，然后按“應用”按鈕：

• 將信號源連接到選定的輸入和 AICOM 端子。
• 單擊“開始”按鈕開始采樣，結果將在儀表上更新。

3.7.3 NTC熱敏電阻模式



在此模式下，AFE 屏蔽配置為從外部 NTC 熱敏電阻讀取溫度。將熱敏電阻的引線連接到選定的輸入和 AICOM 上。

注意：安裝跳線 J91 將 AICOM 與內部 AGND 連接起來，以使用內部激勵源。

• 按“NTC”導航按鈕：

• 將 NTC 熱敏電阻設備連接到 AFE 屏蔽：

請注意，NTC 應連接在 AICOM（NAFE 屏蔽上的 J82 引腳 4）和以下通道之一（在 J82 和 J83 上）之間：

• 人工智能1+
• AI2+
• AI3+
• AI4+

請檢查 NAFE 屏蔽的示意圖以了解這些連接器和信號的定義。

• 輸入NTC和AFE的參數，例如激勵電流、β值和室溫電阻（RT25）。填寫完成后，點擊“應用”按鈕。

• 單擊“開始”按鈕開始采樣，結果將在儀表上更新。
