WT2606Ax-40N離在線語音識別芯片，搭載雙核32位DSP架構，主頻高達160MHz

產品簡介/PRODUCT INTRODUCTION

WT2606A是一款高性能工業級雙模藍牙語音SOC芯片，符合藍牙V5.3+BR+EDR+BLE規范，采用QFN40?5×5mm緊湊封裝，搭載雙核32位DSP架構，主頻高達160MHz，并支持IEEE754單精度浮點運算，配備640KB?SRAM，可高效處理復雜音頻算法與實時數據。

該芯片集成雙麥克風拾音、多格式編解碼及8~48kHz音頻采樣能力，結合AI降噪技術，有效消除環境噪聲，確保語音交互清晰流暢，實現藍牙發送以及接收功能。同時支持豐富的端側擴展接口，便于外圍功能拓展。

WT2606A專為智能語音終端設計，支持本地化部署喚醒、降噪、打斷等算法，輕松集成第三方Wi-Fi模塊，廣泛應用于AI對話、語音識別、對講、播報及錄音上傳等場景。其高算力、低功耗與高集成度特性，使其成為賦予千行百業產品語音交互能力的理想解決方案，助力客戶快速實現產品智能化升級。

WT2606產品特性

1. 算力基石：強勁運算支撐

• 搭載?雙核 32 位 DSP（160MHz 主頻）?，集成?IEEE754 單精度浮點運算?與?640KB SRAM?，從容應對復雜音頻處理與數據運算，為音頻優化提供充沛算力。

2. 音頻引擎：精準拾音 + 降噪

• 雙麥靈活輸入：支持兩路模擬 / 數字麥克風，覆蓋?8~48kHz 寬頻采樣?；
• 多格式兼容：原生支持 MP3、WAV、OPUS 等編解碼，還原原聲品質；
• 智能降噪：采用?自適應寬頻降噪技術?，支持混合 / 前饋 / 反饋多模式配置，實時抵消環境噪聲。

3. 藍牙突破：雙模長距 + 定位

• 雙模協議：兼容?藍牙 5.3+BR+EDR+BLE?，支持 LE Audio、PAN 標準；
• 長距穩定：接收靈敏度達?-95dBm?，保障復雜環境連接可靠性；
• 定位擴展：支持 AOA/AoD 定位，拓展空間交互能力。

4. 可靠設計：緊湊 + 寬溫 + 強防護

• 極致封裝：采用?QFN40 5×5mm 封裝?，節省硬件空間；
• 寬溫適配：工作溫度覆蓋?-40℃~+105℃?，應對極端環境；
• ESD 防護：等級達?HBM±4kV?，滿足工業級可靠性要求。

5. 場景賦能：端側算法 + 快速集成

• 芯片端內置?喚醒、降噪、打斷算法?，支持?第三方 WIFI 集成?（UART 流式傳輸），直接落地?智能鎖 AI 對話、語音識別 / 對講 / 播報、錄音上傳?等場景，降低開發門檻。

1. WT2606 產品參數詳情

? MP3控制：標準UART通信接口，默認波特率9600，支持通過串口命令設置波特率;支持SPI-Flash、TF卡、U盤做為存儲器。帶有文件索引播放、插播、單曲循環、所有曲目循環、隨機播放等功能。0~31級音量可調、最大可以支持外掛128Mbit的Flash，32G的TF卡和32G的U盤等(TF和U盤支持格式FAT或FAT32)，支持FAT32格式U盤升級程序;

? 上電默認不播放;具備BUSY狀態指示、BUSY平時為低電平，播放時為高電平;

? 支持語音高品質音頻格式，支持MP3和WAV格式，(支持采樣率8K-44.1K，碼率8kbps~320kbps)聲音優美;

? 工作電壓：2.8V~4.2V;

? 兩個16位異步分頻器定時器;

? 24 bit高精度Audio ADC;24 bit高精度DAC;

? IO驅動能力，可驅動8mA;

? 支持SD卡/U盤離線升級程序,建議畫板時預留出USB接口;

? 通過USB接口連接電腦，電腦上顯示Flash或TF卡盤符，直接從電腦拷貝音頻到盤符，拷貝完成后，需拔掉USB線，再進行串口控制播放，否則串口發碼無響應;

? 重點注意：語音芯片如果需要掛flash。建議使用“唯創”出的flash，其他廠商的flash，不能保證可以正常工作。(建議將150mil和208mil尺寸兼容擴展畫上，更方便備貨)。

2. 封裝管腳圖

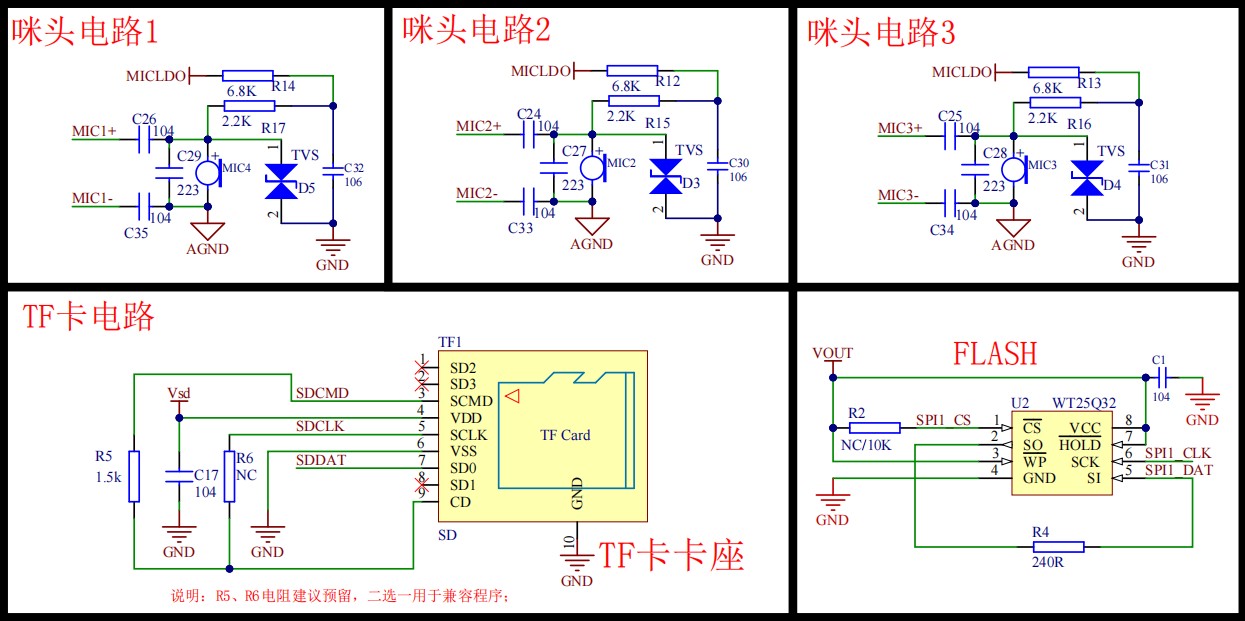

3.電路設計參考

WT2606應用場景

01）電子智能指紋鎖產品；

02）測溫產品（額溫槍、體溫計、測溫一體機等）；

03）小家電（電飯煲、電磁爐、微波爐、電水壺等）；

04）汽車電子（倒車雷達、行車記錄儀、ETC等）；

05）益智類玩具（搖搖車、籃球機、娃娃機、CS戰槍等）；

06）按摩儀器（眼部按摩儀、頸部按摩儀、筋膜槍等）；

07）煙霧報警器、甲醛檢測儀、一氧化碳報警器、燃?xì)鈭?bào)警器等；

08）血壓計、血糖儀、電子秤、激光治療儀等；

09）智能水杯、電子藥盒、電動牙刷等；

10）掃地機、拖地機、掃拖一體機等；

11）共享充電寶、洗衣盒、吸收盒、充電樁等；

12）寵物用品（寵物喂食器、貓砂盤、自動喂食器、寵物項圈等）；

13）樓宇對講、可視門鈴、防盜報警器、考勤機等；

14）運動健身器材（跑步機、平衡車、電摩電動車）；

15）嬰兒監護儀、嬰兒監控器、嬰兒搖籃、嬰兒監控?cái)z像頭等。
