全志 V821 芯片介紹

V821 是全志科技推出的一顆高集成度低功耗多目 IPC SoC。芯片集成雙 RISC-V 架構處理器，內部集成的高性能ISP和硬件編碼單元支持4MP攝像頭接入、ISP處理和H.264編碼。V821支持單、雙、三目的攝像頭接入方案，同時集成了Wi-Fi、LDO、IRCUT Driver和Audio Codec等模塊?；趦?yōu)秀的ISP處理能力、低功耗與高擴展能力，V821可擴展多目網絡攝像頭、低功耗門鈴、智能門鎖等產品。

芯片亮點?

• 極簡外圍設計：高度集成 Wi-Fi、LDO、IRCUT 等 IPC 類產品常用模塊，無需外掛過多外圍元器件，大幅減少硬件設計復雜度和成本。
• 實時雙目支持：支持雙目 1080P 免 Switch 實時接入，完美適配槍球一體 IPC、人臉/掌靜脈+貓眼一體門鎖等雙目應用場景，滿足復雜視覺需求。
• 超低功耗表現：Wi-Fi DTIM10 路由器?；罟牡椭?180uA@4.2V，同時支持 AOV 低功耗方案，顯著延長設備續航時間。
• 簡化開發流程：提供適用于IPC類產品的深度定制化Tina Linux SDK，支持常電和低功耗快啟模式，同時提供 IPC 量產裁剪方案，降低開發難度，縮短開發周期。
• 簡化量產流程：固件設計兼顧 IPC SoC 和 Wi-Fi MCU，產線無需額外 Wi-Fi MCU 燒錄流程，提升量產效率，降低生產成本。

芯片規格?

• 通用算力
  • 支持RISC-V CPU，時鐘速率最高1.2GHz
    • 支持16KB l-cache、16KB D-cache、128KB L2 cache
    • 支持專用算子加速，支持 conv、depthwiseconv、maxpool、add、concat 等典型算子
  • 支持 RISC-V MCU，時鐘速率 600MHz
• 視頻編解碼
  • 支持 H.264 BP/MP/HP 編碼
    • H264 編碼支持 I/P 幀
    • H264 編碼支持最大分辨率為?$3072\times 3072$
  • 多碼流編碼典型性能：
    • 單目：$1920\times 1080@30fps+640\times 480@30fps$
    • 雙目：$1920\times 1080@15fps\times 2+640\times 480@15fps\times 2$
    • 支持 JPEG 編碼和解碼，最大分辨率支持?$8192\times 8192$，最大性能支持?$1920\times 1080@60fps$
    • 支持 CBR/VBR/FIXQP/QPMAP 等碼率控制模式
    • 支持 8 個感興趣區域（ROI）編碼
    • 支持 64 個區域的 OSD 疊加
    • 支持 H.264/MJPEG 編碼和 MJPEG 解碼同時工作
• ISP
  • 最大支持?$3264\times 2448$?分辨率 Sensor 接入
  • 支持3A（AE/AWB/AF），支持 3A 參數可調。
  • 支持分時復用（TDM）模式，最大支持2個通道復用
  • 支持像素壞點校正和鏡頭陰影校正
  • 支持局部色調映射
  • 支持多級降噪（空域降噪和時域降噪），色噪消除
  • 支持色彩調節和色彩增強
  • 支持4路縮放（1x~1/16x）輸出
  • 支持PC端工具調試ISP（在線/離線/遠程調試）
• 視頻輸入
  • 符合 MIPI-CSI2 V1.1 和MIPI DPHY V1.0 標準，支持 2 個 1lane 或 1 個 2lane 的 MIPI CSI 接口，每通道最高速率 1.0Gbps
  • MIPI CSI 最大分辨率支持?$3264\times 2448$
  • 并口 CSI 支持8/10/12bit位寬
  • 支持 BT.656，BT.601 和 DC 協議
  • BT656 接口最大支持?$2\times 720\text{P}@30fps$
• 視頻輸出（L2-WXX系列）
  • 支持一個顯示屏接口
    • 支持串行 RGB 接口，最大性能?$800\times 480@60fps$
    • 支持串行 8-bit i8080接口，最大性能?$800\times 480@60fps$
• 視頻和圖形處理
  • 支持一個 Video 通道和一個 UI 通道
  • Video 通道支持 1/16 到 32 倍縮放
  • 支持 0/90/180/270 度圖像旋轉
  • 支持水平和垂直翻轉
• 音頻
  • 支持1路 DAC 和1路 ADC
  • 支持1路音頻輸入：MICINP/N
  • 支持1路音頻輸出：LINEOUTP/N
  • 內置1路 12S/PCM 接口，支持最大16通道，8kHz-384kHz 采樣率，8-32bit 位寬
• 存儲接口
  • 內置 64MB DDR2
  • 支持 SD2.0、eMMC4.41 和 SPI Flash 啟動
  • 支持 QUAD DTR 模式 SPI 接口
• 外圍接口
  • 支持 1 路 USB2.0 DRD，支持 UAC/UVC 協議
  • 支持 3 路 SPI，3 路 TWI，4 路 UART
  • 支持 1 路 10/100Mbit/s RMIl 接口
  • 支持 12 通道 PWM，3 通道 GPADC
• Wi-Fi
  • 兼容 IEEE802.11b/g/n 標準
  • 支持單頻 2.4GHz 1T1R 模式
  • 集成 LNA, PA 和 T/R 開關
  • 安全支持 WPA/WPA2/WPA3-personal 和 WPS2.0
  • 支持 STA、SoftAP、STA+SoftAP 和 Monitor 模式
• 封裝
  • QFN88,?$9mm\times 9mm$

芯片框圖?

系統框圖?

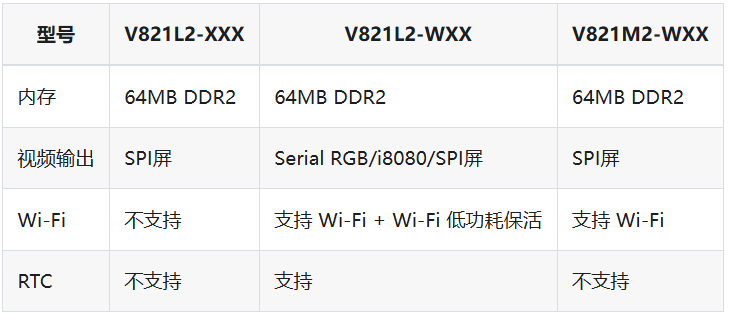

版本差異
